Prosta skrzynka antenowa typu L
SP5IOU Offline
Użytkownik
***

Liczba postów: 120
Dołączył: 02-05-2013
Post: #1
Prosta skrzynka antenowa typu L
Już jakiś czas temu z potencjometru drutowego 50W i kondensatora zmiennego 220pF, oba elementy z TDM lub DW Radio, zrobiłem prostą i skuteczną skrzyneczkę antenową. Do tego dwie gałki, dwa gniazda UC1 i obudowa.

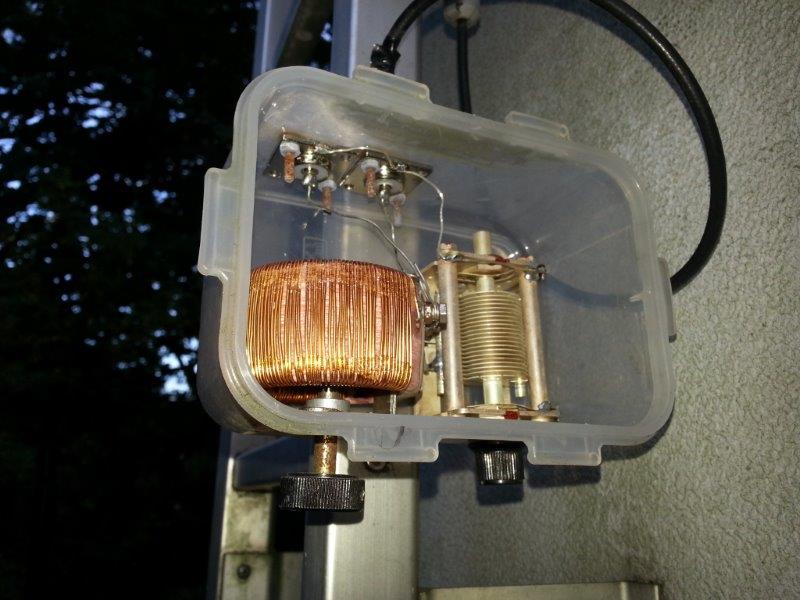

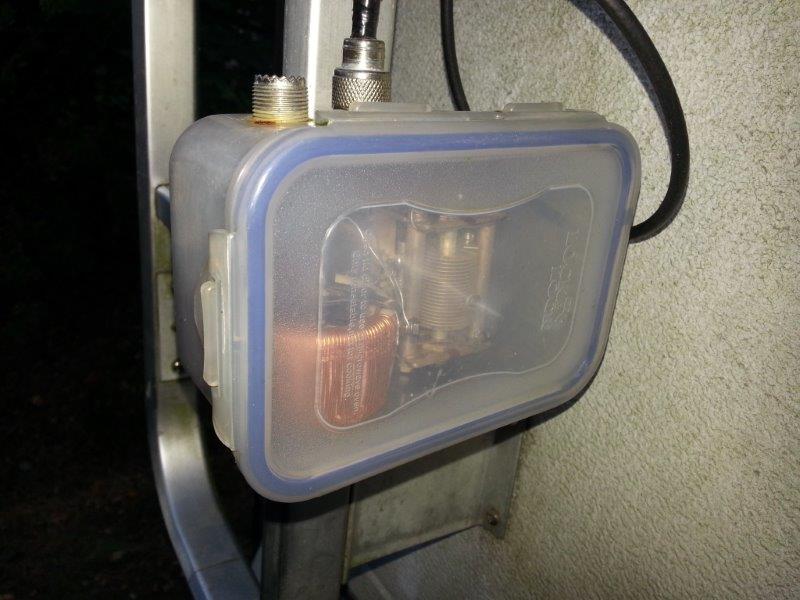

Początkowo skrzynka pracowała jako zewnętrzna, dostrajając antenę wątkową na kamperze. Wiec jako obudowę zastosowałem szczelny pojemnik na żywność, który buchnąłem z kuchni Smile.

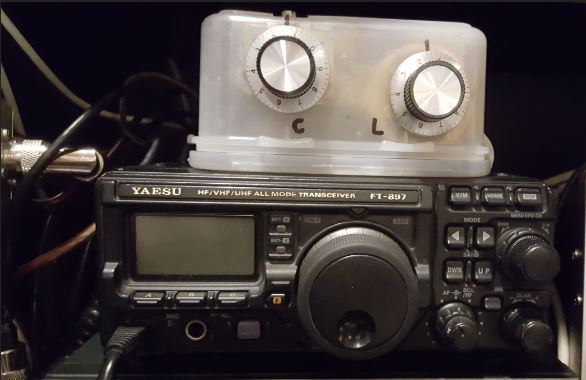

Po sprzedaniu kampera zmieniłem gałki na takie z podziałką i teraz służy przy radio IC-735 u młodych braciszków krótkofalowców.


Nie jest to sprzęt wyczynowy, ale ma dwie poważne zalety - jest tanie i działa Smile.

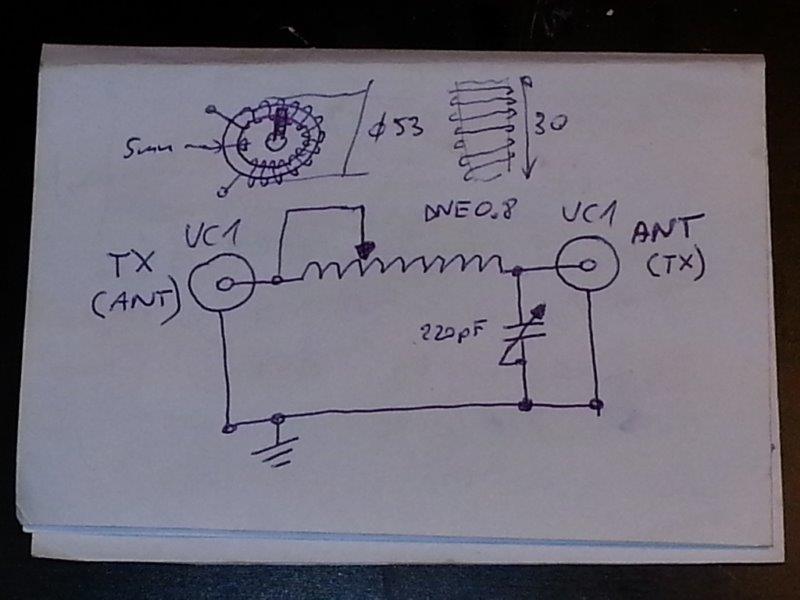

Lepiej od słów opisują zdjęcia, więc zamieszczam.

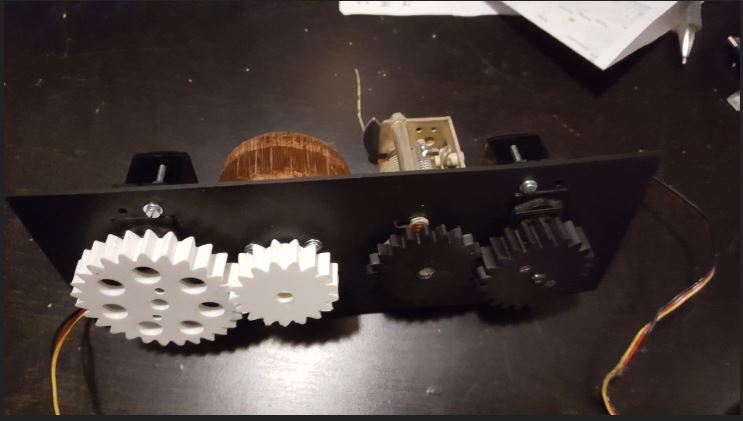

Tutaj podchody pod wersję automatyczną. Napęd elementów LC serwami modelarskimi
W niektórych sytuacjach należy przełączyć kondensator od anteny do nadajnika, co czyniłem poprzez przełączenie wtyków UC1.
W wykonaniu stacjonarnym lub automatycznym należałoby przełączać przełącznikiem lub przekaźnikiem.

73's Marcin.
(Ten post był ostatnio modyfikowany: 16-10-2018 0:00 przez SP5IOU.)
16-10-2018 0:00
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SO8FM Offline
Paweł
**

Liczba postów: 64
Dołączył: 19-07-2015
Post: #2
RE: Prosta skrzynka antenowa typu L
Cześć

Świetny pomysł z tym karkasem z potencjometru mocy. Odwijałeś drut oporowy czy został pod spodem?

Zawsze ciekawiło mnie, czemu w skrzynkach, gdzie mamy cewkę z odczepami, jeden koniec cewki jest zwarty z przełącznikiem/suwakiem. Na mój chłopski rozum to robimy w ten sposób zwarcie części uzwojenia, tworząc zwarty autotransformator. Zwarty i pracujący fragment są bądź co bądź sprzężone ze sobą. Część energii idzie w grzanie drutu.
No chyba, że brak połączenia i taka wisząca "antena" to jeszcze większe problemy?

Pozdrawiam,
Paweł
17-10-2018 18:48
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5IOU Offline
Użytkownik
***

Liczba postów: 120
Dołączył: 02-05-2013
Post: #3
RE: Prosta skrzynka antenowa typu L

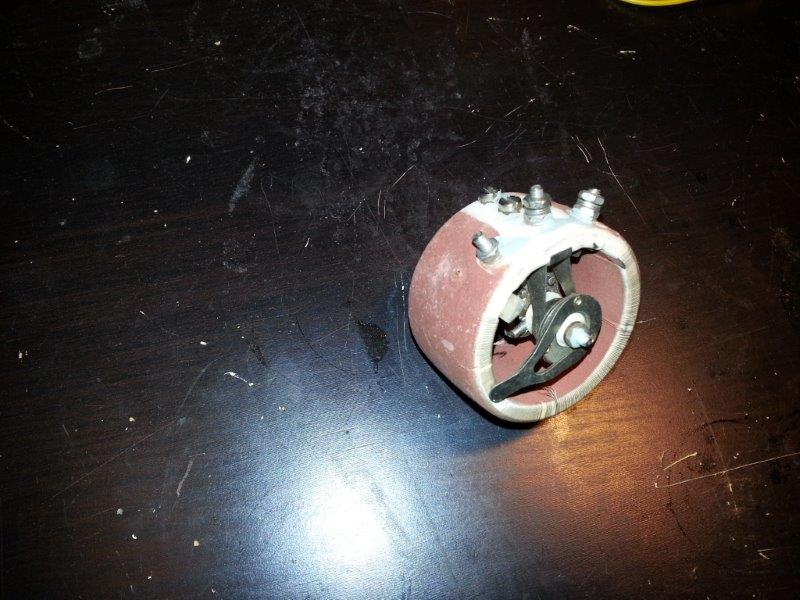

Oczywiście drut oporowy zdjęty.
Też myślałem o tych stratach na zwarcie, ale wszelkie cewki zarówno w pi filtrze jak i w skrzynce się zwiera.
Jak się nie zewrze to potrafią iskry strzelać. Im lepei zwarte tym mniejsze straty.

73's Marcin.
17-10-2018 19:55
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP1CGT Offline
Andrzej

Liczba postów: 2
Dołączył: 29-09-2009
Post: #4
RE: Prosta skrzynka antenowa typu L
A mierzyłeś całkowitą indukcyjność tego wariometru?
01-11-2018 20:16
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5IOU Offline
Użytkownik
***

Liczba postów: 120
Dołączył: 02-05-2013
Post: #5
RE: Prosta skrzynka antenowa typu L
Wyszła indukcyjność max 23.15 uH, Min 0.011uH.
Akurat mam zrobiony wariometr do wersji automatycznej z napędem serwami modelarskimi.
Tylko czeka na swoją kolejkę Smile.

73's Marcin.
24-11-2018 15:23
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6IX Offline
SP9COO
*

Liczba postów: 17
Dołączył: 23-06-2009
Post: #6
RE: Prosta skrzynka antenowa typu L
Witam Marcin ,mam taki potencjometr 50 om i też myślałem zrobić coś takiego.Mam za mało doświadczenia na HF, a kiedy tym się zajmowałem to były PI filtry.Mam FT100D i do niej chcę zrobić takie coś by dostroić moją LW20.5m ,co proponujesz i jak podłączyć do anteny i uziemienia.
27-11-2018 21:04
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3SUZ Offline
Zaawansowany użytkownik
****

Liczba postów: 494
Dołączył: 30-09-2013
Post: #7
RE: Prosta skrzynka antenowa typu L
Bądź tak miły i podaj ile zwojów i jakim drutrm ( grubość) nawinąłeś tę cewkę. A pomysł super! Już wiem! Obejrzałem zdjecia i mam pełny "podgląd" na sprawę... Smile
(Ten post był ostatnio modyfikowany: 04-05-2019 23:12 przez SP3SUZ.)
04-05-2019 23:12
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5IOU Offline
Użytkownik
***

Liczba postów: 120
Dołączył: 02-05-2013
Post: #8
RE: Prosta skrzynka antenowa typu L
Drut DNE 0.8mm. Taki akurat miałem pod ręką. Nawinąłem tyle ile wlazło nie licząc zwojów.
Teraz policczyłem zwoje na wariometrze i jeśli się nie pomyliłem w liczeniu, to dziwnym zbiegiem okoliczności wyszło równo 100 zwojów.
Generalnie im więcej tym lepiej, bo większy zakres indukcyjności.

(27-11-2018 21:04)SP6IX napisał(a):  Witam Marcin ,mam taki potencjometr 50 om i też myślałem zrobić coś takiego.Mam za mało doświadczenia na HF, a kiedy tym się zajmowałem to były PI filtry.Mam FT100D i do niej chcę zrobić takie coś by dostroić moją LW20.5m ,co proponujesz i jak podłączyć do anteny i uziemienia.

Przepraszam za opóźnienie.
Myślę ze masę skrzynki i zarazem radia podłącz do ziemi lub dobrej przeciwwagi a drut long wire wetknij w gniazdo wyjścia skrzynki.
Powinna się dać dostroić.
Ja używałem tej skrzynki w kamperze do takiej fikuśnej nateny na bazie inv L.
ok 9m szło do góry w wędce, potem kilkadziesiąt cm i trap taki jak od w3dzz i dalej ukosem w dół do przeciwległego końca budy kampera. Buda alumioniowa, wraz z drabinką złuzyła za przeciwwagę. Działało od 80m wzwyż zupełnie przyzwoicie.
Myślę że LW się też zestroi. Jedśli za mało indukcyjności to mkozna użyć cieńszy drut i wiecej zwojów. np 0.6 mm.

Ewentualnie LW z balunem a właściwie ununem - chyba używa się 1:9. Wtedy będzie dopasowania jak do dipola i ta indukcyjność i pojemność powinny wystarczyć.

73's Marcin.
(Ten post był ostatnio modyfikowany: 05-05-2019 21:32 przez SP5IOU.)
