Multimetr na karcie dźwiękowej
TG50 Offline
Józef
***

Liczba postów: 178
Dołączył: 20-11-2009
Post: #1
Multimetr na karcie dźwiękowej
Mam pytanie do Kolegów, czy może ktoś wykonał multimetr do pomiaru RLC na karcie dźwiękowej i może podzielić sie swoimi praktycznymi uwagami. Chodzi mi głównie o dokładność takiego rozwiązania.

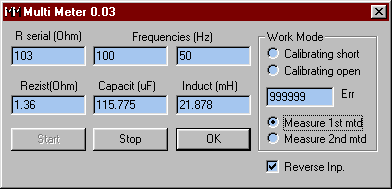

Multimetr RLC na Ady"s page


Załączone pliki Miniatury
04-02-2010 22:22
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
TG50 Offline
Józef
***

Liczba postów: 178
Dołączył: 20-11-2009
Post: #2
RE: Multimetr na karcie dźwiękowej
Kolejna odmiana miernika RLC z pomiarem porzez kartę dzwiękową
Opis miernika w QST
Opis miernika w QEX
Płytki do miernika RLC
22-03-2010 23:47
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2QCA Offline
Artur
****

Liczba postów: 341
Dołączył: 22-06-2009
Post: #3
RE: Multimetr na karcie dźwiękowej
(04-02-2010 22:22)TG50 napisał(a):  Mam pytanie do Kolegów, czy może ktoś wykonał multimetr do pomiaru RLC na karcie dźwiękowej i może podzielić sie swoimi praktycznymi uwagami. Chodzi mi głównie o dokładność takiego rozwiązania.

Multimetr RLC na Ady"s page

czołem,

własnie zmusiłem ustrojstwo do pracy. Mam dobre mostki LC ale nie mam
niczego do pomiaru rezystorów - poza miernikiem 3,5 cyfry, który nie ma
wystarczającej rozdzielczości pomiaru.

To było moje drugie podejście do tego układu, pierwsze było zupełnie
nieudane - miernik mierzył nie wiadomo co.
Oto co pomogło:
1. PRZECZYTAĆ DOKŁADNIE OPIS Smile Serio, to chyba najbardziej pomogło.
2. obserwować przebiegi w rejestratorze windows i tak ustawić suwaki
głośności i czułości wejścia liniowego aby nie było przesterowań.
3. należy użyć wejścia Line in a nie - jak mi się zdawalo - mikrofonowego.

W najbliższym czasie pobawię się jeszcze, ale wygląda na to że po
dobraniu paru rzeczy będzie można pomierzyć rezystory z zakresu 0,5-40kohm
sądzę że z dokładnością ok. 1% a może nawet lepiej.

ważne jest w dobieraniu do polifazera jednak nie sama dokładność
tylko rozdzielczośc - jeśli mamy np. błąd systematyczny (chyba tak się
to nazywało) i miernik dodaje troche - to i tak doda do wszystkich
tyle samo a ważne żeby osiągnąć te 0,5% dokładności.

Trochę przeszkadza to że pomiar jest robiony ok 3 razy na sekundę, ale
ujdzie.

73! Artur sp2qca
