Trafo po prostu "klonujesz" - robisz takie samo - można by ewentyalnie zrobić z inną ilością zwoi na pierwotnym - celem sprawdznenia czy na niższym KF bedzie lepiej.. w oryginalnym układzie lepszy SWR na wejściu był powyżej 10 MHz... w doł rósł do 1,8

Do testów potrzebujesz dużej mocy sztuczne obciążenie - ja upaliłem jeden 100W tłumik mocy. :-) a pomimo spalenia obciążnia wzmacniacz na szczęście nie PADŁ :-)

Jak się nastawiasz na moc 50 W - możesz dać zasilacz z ograniczeniem na np 8 A... :-)

Filtry pasmowe MOCY które 100W przeniosą to nie jest tania zabawa - lepiej zainwestuj w dobra skrzynkę ( ale z kolei skrzynka tak dobrze nie odfiltruje harmonicznych)


Nie mogę teraz znaleźć schematu - widziełmw necie fajne filtry dupleksery ... czyli taki układ że

na 3,5 idzie na wprost... a 7 MHz jest wpiete w DUMMY LOAD

na 7 idzie na wprost... a 14 MHz jest wpiete w DUMMY LOAD

itd... a wejścia filtrów sa spięte razem.

chodzi o to by harmoniczne nie cofały sie do PA - lesz leciały w sztuczne obciążenie - to najlepsze rozwiązanie ... ale kłopotliwe do realizacji.. potrzeba dwukanałowy wobuloskop ( najlepiej jeszcze zintegoerwany z VNA - tak jak w MAX6 )


do testów potrzebujesz

TX(SWR)====PA===SWR==TUNER==============ANTENA

Fajnym rozwiązaniem było by zastosować eATU jako tuner DOMOWY z presetamu dla każdych PASM.... apbo normlanie eATU zgodnie z jego zastosowaniem.

=========

:-)

zabawy z żaróka i eATU ( żarówka jako obciażenie i impedancji ~~ 700 om..

---

homemade

http://ultek.foxnet.pl/sq7jhm/wzmacniacz50.html

Po obnizeniu napiecia zasilania lub zastosowaniu ALC ten PA bedzie akuratny. Ma sprzezenia zwrotne co gwarantuje prawidlowe dzialanie, w przeciwienstwie do wielu innych schematow.

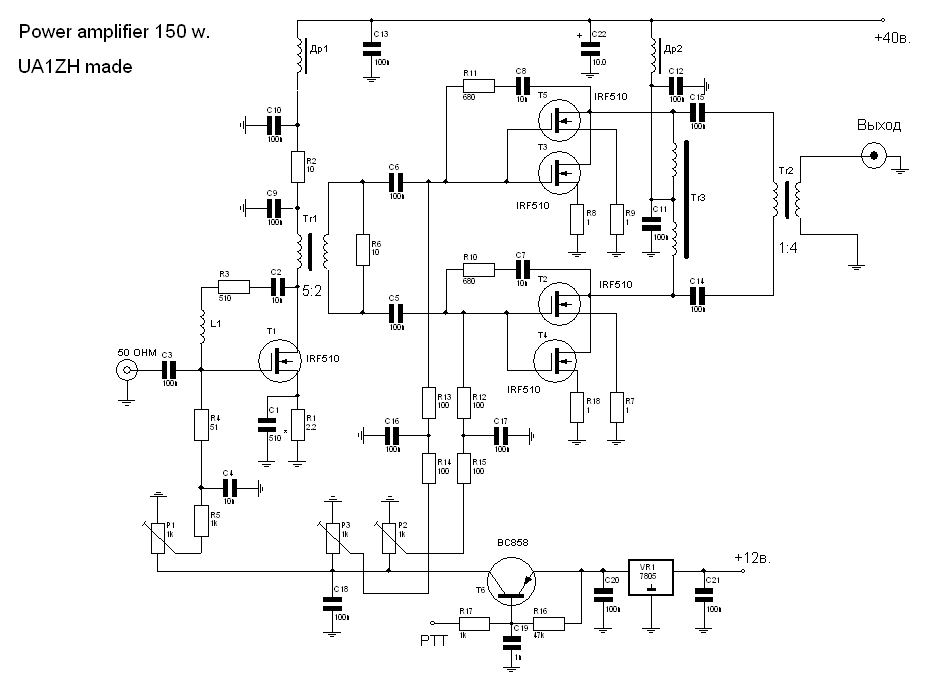

[attachment=2748]

Opis wzmacniacza tu:

http://ua1zh.narod.ru/mosfet_pa/mosfet_pa.htm

i tu:

http://www.qrz.lt/ly2bok/Rusian%20varian...IRF640.htm

Na wejscie wystarczy podac 1W mocy.

Po dluzszych testach autor wprowadzil jeszcze poprawke w celu zwiekszenia mocy na wyzszych pasmach:

http://ua1zh.narod.ru/mosfet_pa/1_stage.htm

Tutaj adres do wzmacniacza mocy na IRF520 z tematu o MiniYesie:
http://www.cqham.ru/forum/showthread.php?t=3752&page=95

Przy zasilaniu 15V daje od 45 do 50W mocy w zaleznosci od pasma. Jest to unikalna konstrukcja, poniewaz zawiera kompensacje czestotliwosciowa, ktora praktycznie nie wystepuje w konstrukcjach amatorskich na tranzystorach z serii IRF, dzieki czemu moc jest wyrownana na wszystkich pasmach KF.

sam wzmacniacz:

http://www.cqham.ru/forum/attachment.php...1173888494

Na nastepnych stronach forum sa tez rozne projekty plytek do tego wzmacniacza.

(24-03-2011 10:38)SP7KH napisał(a): [ -> ]Niestety - przynajmniej ja szukam na 3,5 - 7 -14 MHz - jako uzupełnienie do FT-817.
Jest w sieci opracowanie Kolegi ON6MU, ale zastosowane są w nim
strojone obwody wyjściowe PA - a z dostępnością odpowiednich do tego trymerów jest kiepsko.
Jest również kit AVT 2327 na dwa pasma 3,5 i 14 MHz - dodanie 7 nie byłoby
problemem - ale pomny doświadczeń - "wynalazki" tej firmy staram się obchodzić szerokim łukiem (mimo że układowo jest zbliżony zarówno do opracowania ON6MU jak i do DK7ZB - ale na 100% "diabeł" jest ukryty w szczegułach)
Dlatego też zainteresowanie układami z Niemiec.
Jednakże bariera językowa stanowi jak na razie duży i to nierozwiązany problem.

Witam... To jest Lekarstwo na ten problem ,tanie i politechnizujące.

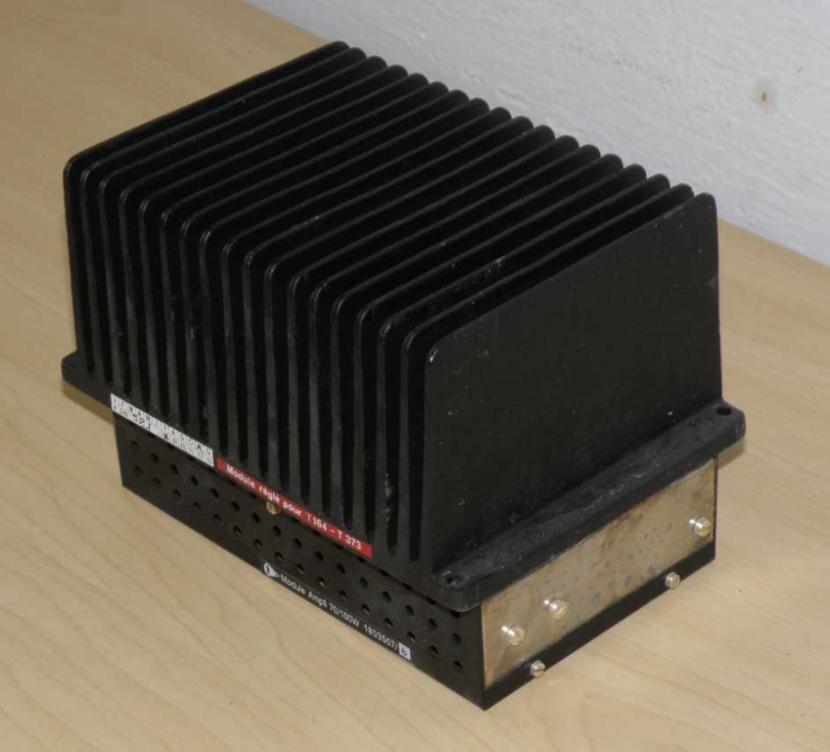

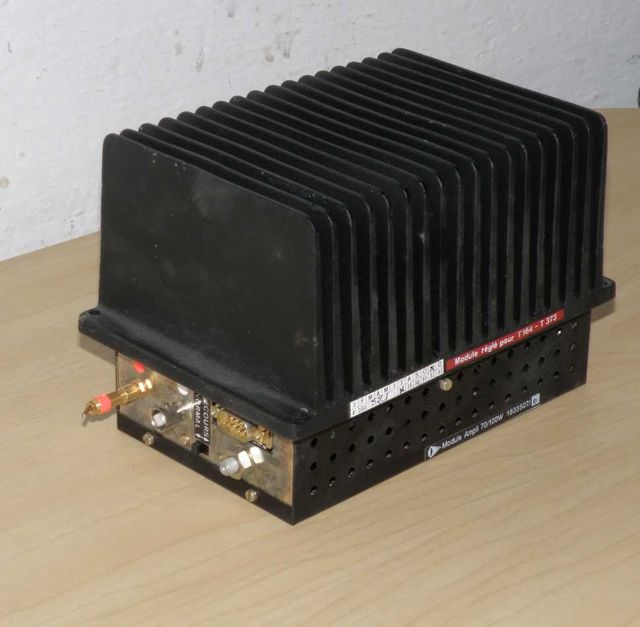

Poszukaj na allegro bloku wzmacniacza w opisie 70/100w .
Zasilanie 24v ,driver to 2 tranzystory 15w i stopien PA. 2 tranzystory 125w.Klasyczny ukłd tr'TIP41 zasilacz BIAS,tr'BUX10 zasila kolektory tranzystorów driv taki układ regulacji wzmocnienia.

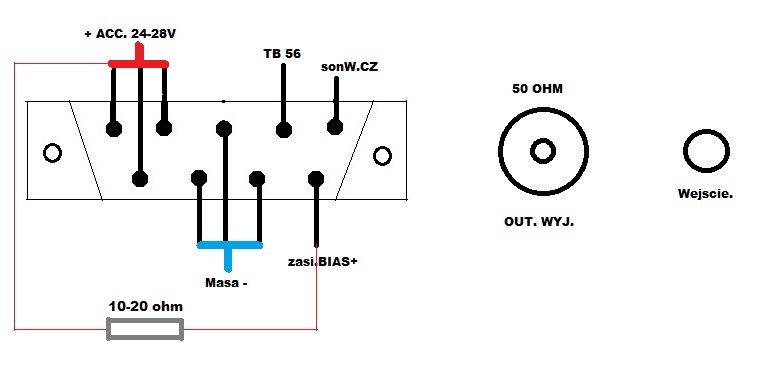

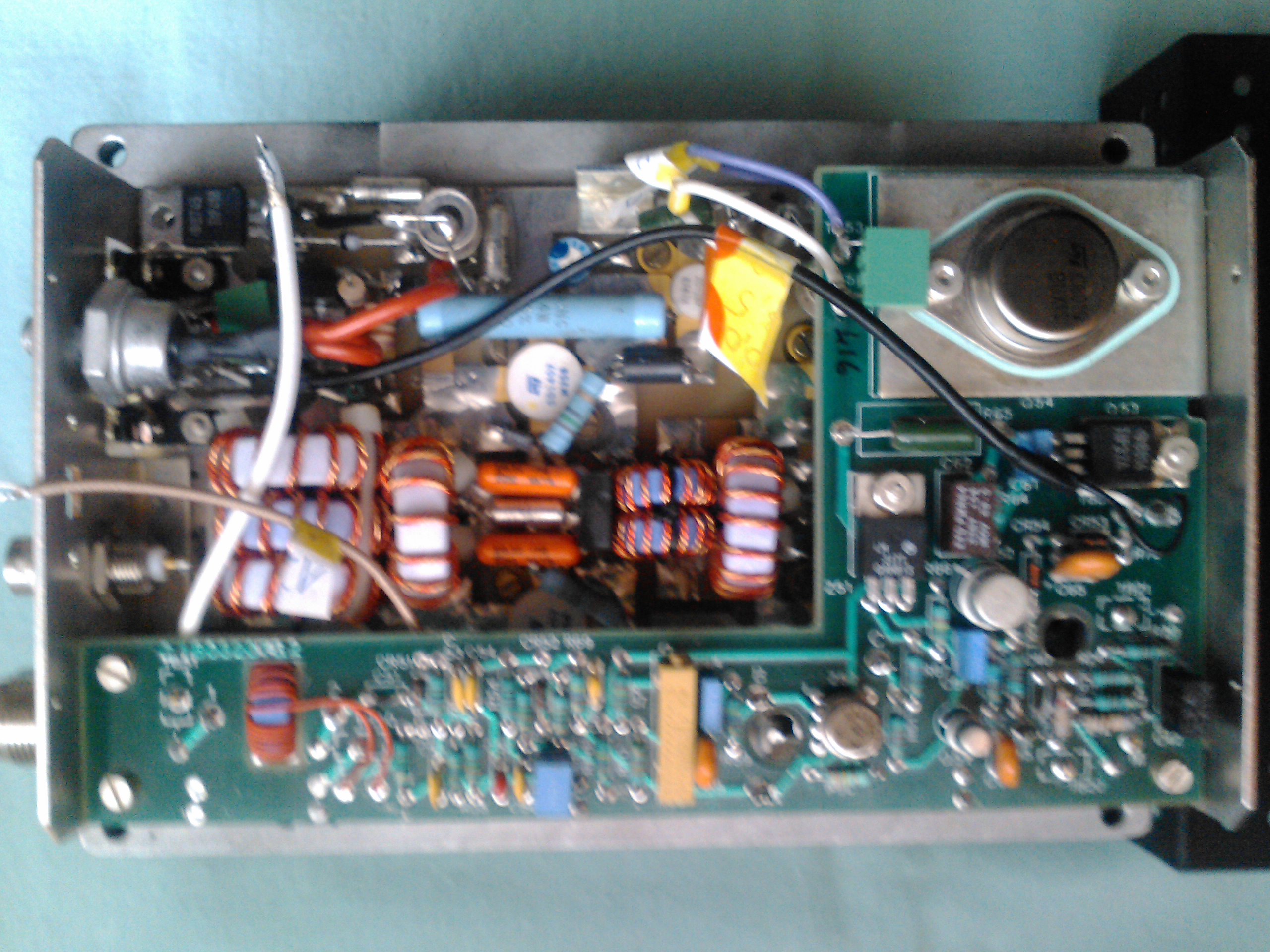

[attachment=3405][attachment=3406][attachment=3407][attachment=3408][attachment=3409

Cześć. Troszkę czasu minęło ,ąle kiedyś coś takiego przerabiałem dla nie żyjącego już kolegi . Chodziło to właśnie z ft 817 oddawało prawie 100w , czym wyżej to i mniej . Trafo wejściowe miało identyczne uzwojenia na rdzeniu dwutorowym z symetryzatora TV. Działało !

(25-03-2011 14:00)SP3SWJ napisał(a): [ -> ]

(25-03-2011 7:42)SP7KH napisał(a): [ -> ]Konstruktor z podanego linku każe wymieniać trafo wejściowe, drugi konstruktor

Wymiana transformatora podyktowana jest jego "parametrami" - zobacz pomiar transformatora za pomocą wobuloskopu

Wczoraj jeden kolega wymiał trafo w swoim PA KL203 - podesłał mi pomiary obu trafek

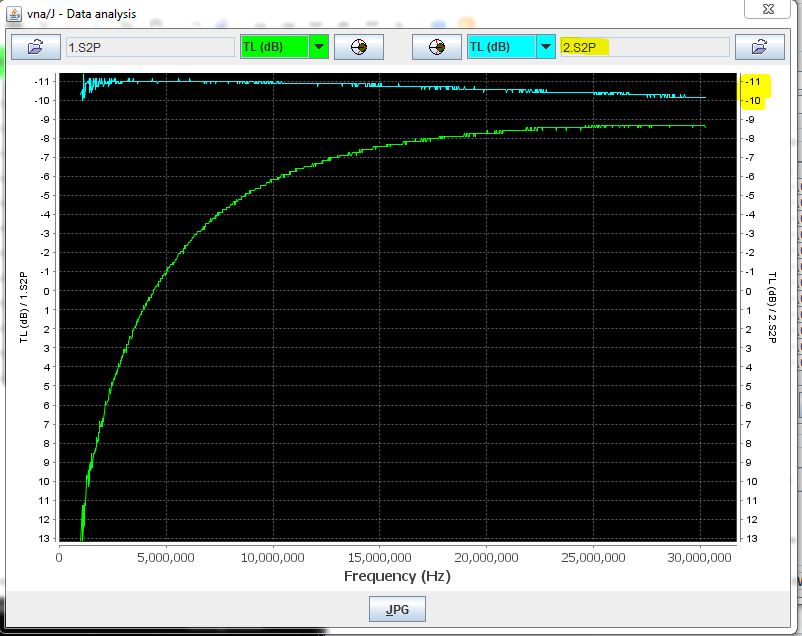

[attachment=3899]

jak widać otrzymał pomiary analogiczne jak ja kilka lat temu - to zielone to oryginalne trafo - widać że na 3,5 MHz ma około 12dB tłumienia a na 7MHz około 6dB w porównaniu do nowego sklonowanego na Amidonie
