Filtry LPF
U.L. Offline
Wacław
**

Liczba postów: 57
Dołączył: 13-02-2019
Post: #1
Filtry LPF

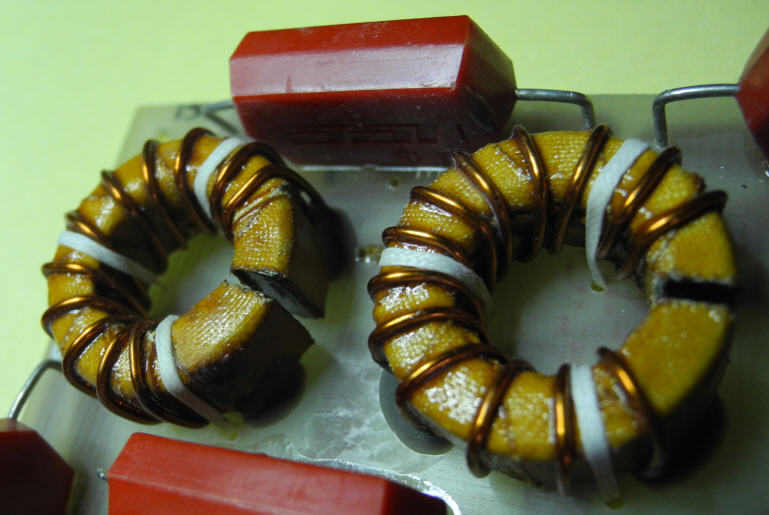

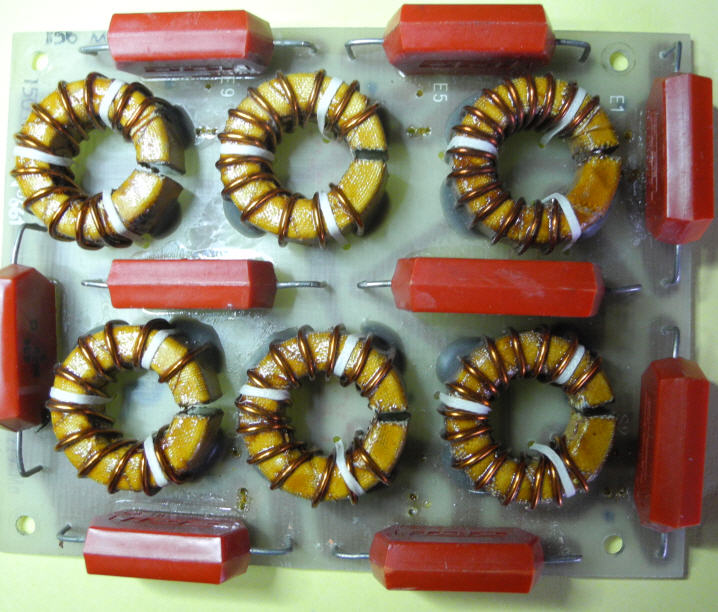

Posiadam zespół filtrów pochodzący w wojskowego nadajnika 50W w zakresie 1,5 - 30MHz. Może ktoś wie w jakim celu pierścienie cewek zostały przecięte?
Jak do tej pory nikt z moich znajomych nie dał rady. İmage İmage

Pozdrawiam - Wacław
16-03-2023 17:50
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5MBD Offline
Nowicjusz
*

Liczba postów: 13
Dołączył: 20-09-2009
Post: #2
RE: Filtry LPF
W ofercie MICROMETALS są takie rdzenie z przerwą. Ta przerwa ułatwia miedzy innymi nawijanie takich toroidów. Zasadność tej szczeliny wyjaśnia informacja na stronie MICROMETALS.
16-03-2023 19:02
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
U.L. Offline
Wacław
**

Liczba postów: 57
Dołączył: 13-02-2019
Post: #3
RE: Filtry LPF
Przeglądałem dość długo ofertę Micrometals ale nie udało mi się znaleźć pierścienia ze szczeliną. Możesz podać choćby jeden typ który ją posiada? Bardzo proszę.

Pozdrawiam - Wacław
17-03-2023 13:15
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6LUN Offline
Andrzej
****

Liczba postów: 253
Dołączył: 01-09-2014
Post: #4
RE: Filtry LPF
Najprawdopodobniej materiał rdzenia jest o dużej przenikalności magnetycznej, więc szczeliny służą do zmniejszenia indukcyjności cewek.
Praktycznie to szerokość szczeliny określa tą indukcyjność.

Możliwe jest też, że filtr był przerabiany na wyższą częstotliwość.

Andrzej
(Ten post był ostatnio modyfikowany: 17-03-2023 14:37 przez SP6LUN.)
17-03-2023 14:37
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6AUO Offline
Andrzej
*****

Liczba postów: 1,050
Dołączył: 20-09-2009
Post: #5
RE: Filtry LPF
Myślę,że zrobili z pierścionka wałek.
Może była taka potrzeba ?

Andrzej
(Ten post był ostatnio modyfikowany: 25-03-2023 10:27 przez SP6AUO.)
18-03-2023 3:33
