Potrzebuje porady
SQ8MXL Offline
Piotr
**

Liczba postów: 88
Dołączył: 23-11-2010
Post: #1
Potrzebuje porady

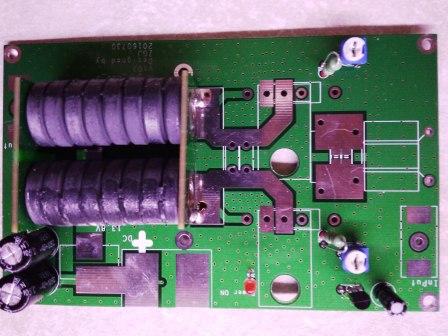

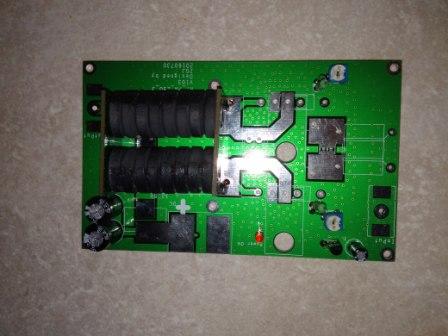

Koledzy czy ktoś z was kupował wzmacniacz na eBayu od Chińczyka bo mam taki i mam parę pytań.Ile zwoi trzeba dać na filtry wejściowe i wyjściowe .wzmacniacz jest oparty na IRFP 250 N Z tąd kupiłem


Załączone pliki Miniatury
İmage İmage
30-10-2017 22:42
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6AUO Offline
Andrzej
*****

Liczba postów: 1,033
Dołączył: 20-09-2009
Post: #2
RE: Potrzebuje porady
Witam Piotrze.
Jakoś przewrotnie zadane pytanie.
Domyślam się,że nie chodzi o filtr a raczej pytanie dotyczy ilości zwojów transformatora wejściowego
i transformatora wyjściowego.Chociaż na pewno powinien być na wyjściu filtr LPF.

Andrzej
31-10-2017 3:57
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JQR Offline
Henryk
*****

Liczba postów: 1,494
Dołączył: 23-08-2009
Post: #3
RE: Potrzebuje porady
Tu znajdziesz opisy wielu podobnych wzmacniaczy, z opisanymi trafami, może coś podpasuje:

https://radioaficionsdr.es.tl/Amplificad...es-RF-.htm


Zwróć jescze uwagę na czasy, a szczególnie oporność generatora w bramce:


Powinno to pomóc w zaprojektowaniu trafa wejściowego.
Ten wzmacniacz jak go dobrze zrobić powinien chodzić na 1,8-3,5-7MHz. Wyżej to już duża sztuka i będzie trudno.
(Ten post był ostatnio modyfikowany: 31-10-2017 10:12 przez SP2JQR.)
31-10-2017 9:46
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8MXL Offline
Piotr
**

Liczba postów: 88
Dołączył: 23-11-2010
Post: #4
RE: Potrzebuje porady
Właśnie zgadłeś ta ilość zwoi ile trzeba nawinąć na rdzenie.
Własnie otrzymałem całe dane tego wzmacniacza.

http://115.28.16.44:81/file/180w-1.rar
(Ten post był ostatnio modyfikowany: 31-10-2017 20:49 przez SQ8MXL.)
31-10-2017 19:49
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8MXL Offline
Piotr
**

Liczba postów: 88
Dołączył: 23-11-2010
Post: #5
RE: Potrzebuje porady
dodaje schemat tego wzmacniacza ale mi sie zdaje ze cos brakuje w nim zerknijcie tam.


Załączone pliki
.pdf  rf-amp-250-3_v101.pdf (Rozmiar: 20.53 KB / Pobrań: 1007)
05-11-2017 21:30
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8MXL Offline
Piotr
**

Liczba postów: 88
Dołączył: 23-11-2010
Post: #6
RE: Potrzebuje porady
własnie go odesłałem do hin
