Przełacznik Antenowy ze sterownikiem Arduino

[SQ7BCN]

Przełącznik jakiego używam już od roku doczekał się sterownika z wyświetlaczem jak widać na załączonym zdjęciu ma 4 kanały i możliwość wyświetlania nazw anten.
Działa też sterowanie za pomocą komputera ale nie jest jeszcze dopracowane , może ktoś się przyłączy do dopracowania programu komputerowego bo mnie to przerasta.
Na razie wpisywanie nazw anten odbywa sie z poziomu programu Arduino przed kompilacją ale plan jest aby to robić z poziomu programu komputerowego.
Sterownik zbudowany jest na Arduino Nano , wyjścia są odizolowane przez transoptory.
Zastosowałem przekaźniki Relpol RM85 lub SHRACK RTD 14012 zasilane przez filtr LC. Płytka przełącznika jest dopasowana do puszki firmy SCAME - dobrze sprawdzają się w warunkach zewnętrznych.
Ze względu na oszczędność wyjść Arduino sterowanie LCD (2x16) odbywa się przez i2c. Płytka sterownika może obsłużyć 6 kanałów , sam przełącznik w obecnej wersji ma tylko 4 kanały.
Jeżeli ktoś ma ochotę przyłączyć się do projektu w kwestii sterowania przełącznikiem z poziomu komputera to zapraszam do kontaktu.[

---

[SQ7BCN]

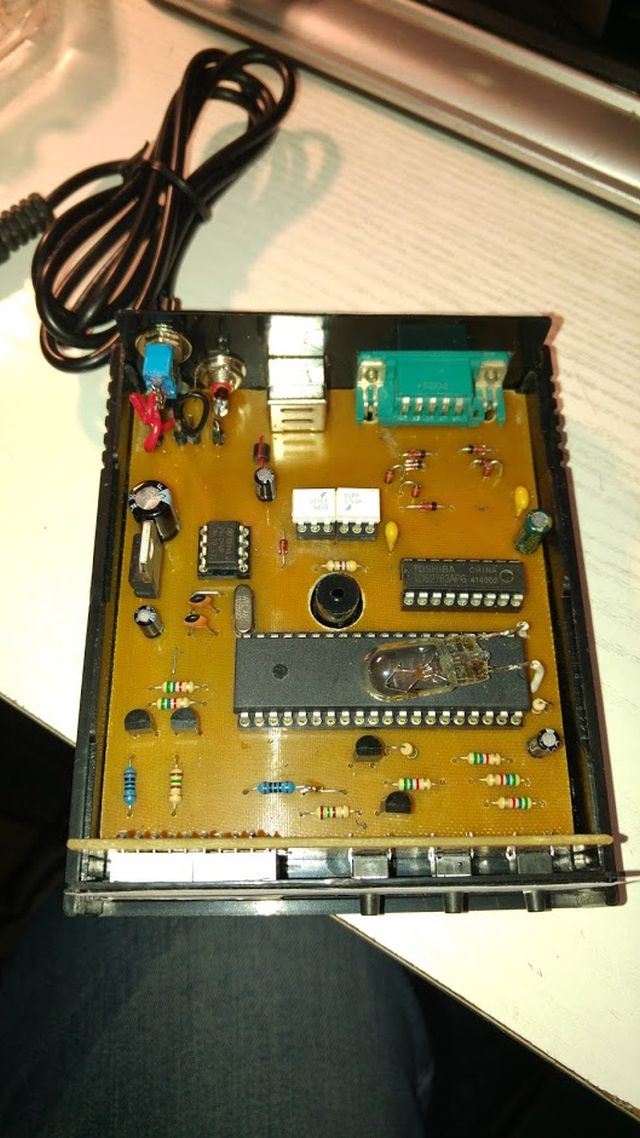

Sterownik w obudowie HM1455-1201 z wyświetlaczem OLED:

Sterownik posiada też separacje zasilania (uwzgledniając GND) , gdy jest podłaczony do komputera to procesor jest zasilany z USB , część 12V jest oddzielona całkowicie , gdy działa bez komputera całość może być zasilana z zasilacza 12V do tego służy przełącznik na obudowie który steruje przekaźnikiem w sterowniku (będzie to uaktualnione na schemacie).

---

---

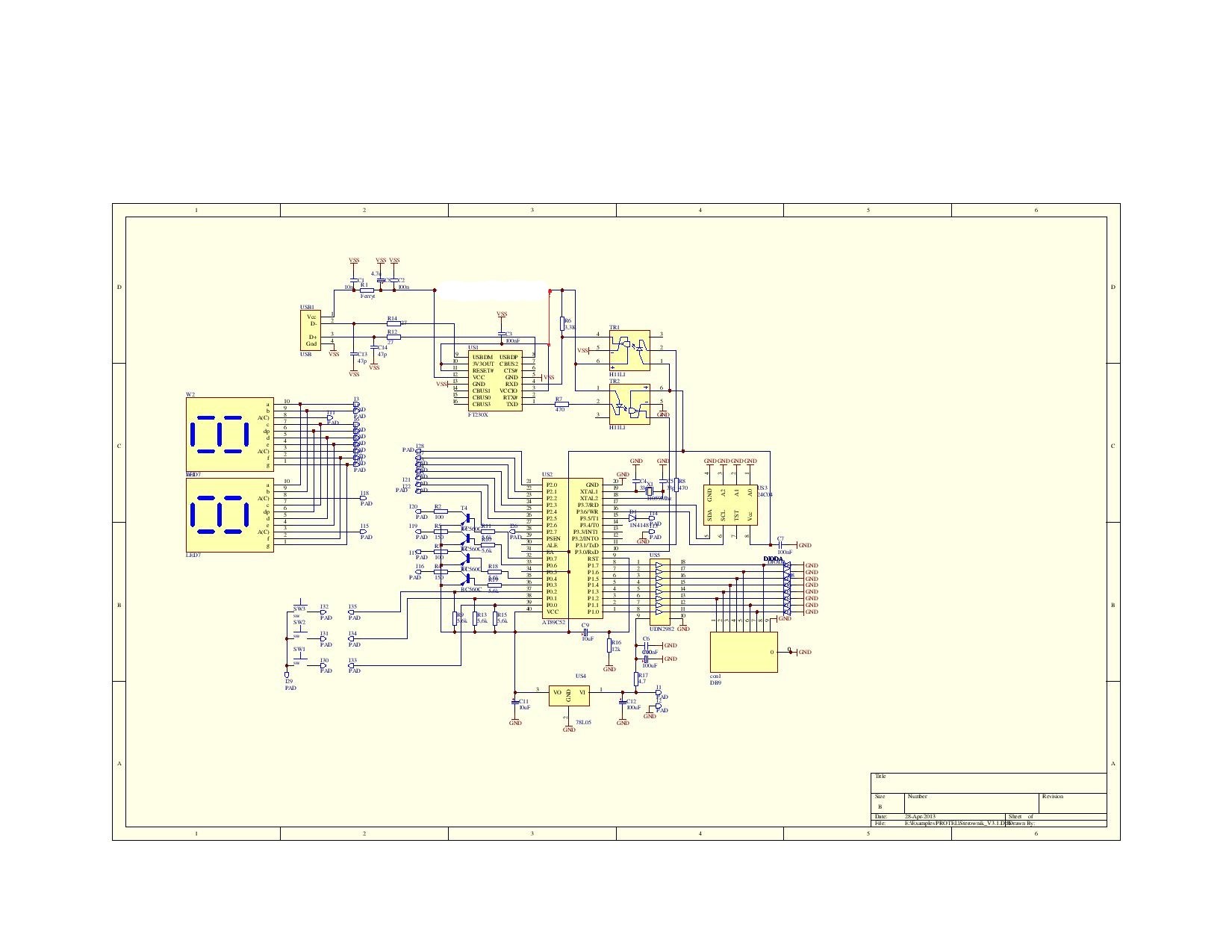

Uaktualniony schemat

[SQ7BCN]

Program do Arduino , adres wyświetlacza (0x3F)
  Switch.ino (Rozmiar: 8.72 KB / Pobrań: 1635)
Program do komputera jest już prawie gotowy
Kilka płytek mam na zbyciu jeżeli ktoś jest zainteresowany ...

[SP6MJS]

Cześć Marek, masz może więcej płytek z przekaźnikami, albo do tyłu wyświetlacza ?
Poskładałbym u siebie takie coś. Jak czas pozwoli, to i może na arduino coś bym naskrobał.

[SQ7BCN]

Wersja przełącznika do 6 anten przystosowana do aluminiowej obudowy fabrycznej Hammond 1550E

[SP4BK]

Masz może nadmiar płytek i przekaźników?

[SQ7BCN]

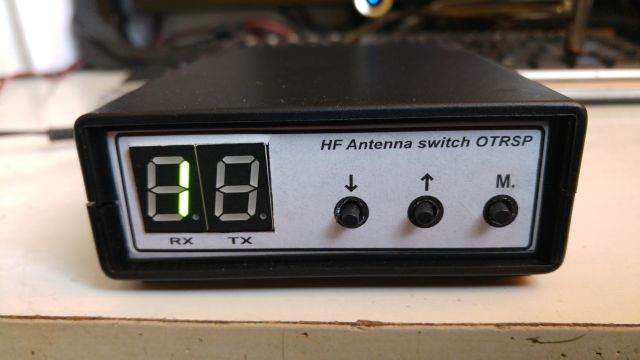

W nowej wersji zastosowałem enkoder zamiast przełącznika obrotowego 6-pozycyjnego. Nowe oprogramowanie w wersji 4.0 umożliwia używanie innej anteny dla RX i innej dla TX po podłączeniu sygnału PTT z TRX-a.
Przełączenie między normalnym trybem , a trybem RXTX następuje przez wciśnięcie enkodera wtedy pojawiają się dodatkowo napisy Rx oraz TX.Powrót do normalnego trybu po przekręceniu enkodera.
Dla każdej z 6 anten można ustawić jedną dowolną antenę nadawczą.

[SP4BK]

Podzielisz się? Narazie zabudowałem sterownik w obudowie, ale reszta stoi.

[SQ7BCN]

Kuba nie wiem co masz na myśli płytka i program są znacząco zmienione, płytki zamówiłem dopiero, dotyczy to PCB sterownika , płytka przełącznika bez zmian.
Można będzie tez podłączyć LCD (SSD 1306-128x32)OLED.
