Tłumik o impedancji 50 Ohm 20 : 1
Witam

Jak zawsze sprawdza się stare polskie przysłowie. Że Polak mądry po słowie. Otóż mierząc częstotliwość generatora analizatora EU1KY za pomocą miernika częstotliwości MC 56 mogę to robić tylko poprzez wejście S które mierzy do ok 45 MHz. Aby zmierzyć powyżej należy to robić poprzez wejście B a to niestety mam uszkodzone. Jak się okazuje wejśćie A ma max napięcie do 20 V zaś B tylko 1.2 V. Tak więc ten kanał jest uszkodzony. Wymiana układu scalonego za bardzo się nie opłaca bo sam scalak kosztuje tyle samo co cały moduł. W internecie znalazłem sklep gdzie je mają i po potwierdzeniu dokonam zakupu. Aby w przyszłości go nie uszkodzić zastanawiam się nad zastosowaniem tłumika. Tak aby np na wejsciu było 20 V i na wyjściu 1 V. Tłumik musi być dopasowany i mieć impedancje 50 Ohm. W książce Poradnik ultrakrotkofalowca są opisy tłumików gdzie tłumienie jest podane w decybelach a ja niestety na tych wartościach się nie znam. Gdyby któryś z kolegów mógł doradzić i podać schemat albo ( lepiej) adres gdzie można taki kupić gotowy to byłbym bardzo wdzięczny

Wojtek

Toledo

Hiszpania
(Ten post był ostatnio modyfikowany: 17-06-2017 14:27 przez EC4AGT.)
17-06-2017 14:26
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
AdamC Offline
Początkujący
**

Liczba postów: 57
Dołączył: 28-05-2010
Post: #2
RE: Tłumik o impedancji 50 Ohm 20 : 1
Na przykład tu:
http://sp-hm.pl/thread-1072.html
http://www.random-science-tools.com/elec...uator.html

Przeliczenie dB na V i odwrotnie :
http://www.sengpielaudio.com/calculator-db-volt.htm
http://www.piast.edu.pl/Tools/Unit-Conve...alculators

To chyba jest to czego potrzebujesz.
17-06-2017 15:37
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
EC4AGT Offline
Wojtek
***

Liczba postów: 136
Dołączył: 05-10-2014
Post: #3
RE: Tłumik o impedancji 50 Ohm 20 : 1
Tak, dokładnie ta.

Bardzo dziękuje

Wojtek

Toledo

Hiszpania
17-06-2017 16:10
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6QV Offline
Tomek
**

Liczba postów: 90
Dołączył: 24-01-2014
Post: #4
RE: Tłumik o impedancji 50 Ohm 20 : 1
Albo jeszcze prościej - taka tabelka:
https://www.minicircuits.com/app/AN40-012.pdf
Trzeba pamiętać, że tabelka jest w V RMS a nie peak to peak.
(Ten post był ostatnio modyfikowany: 17-06-2017 18:44 przez SQ6QV.)
17-06-2017 18:43
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
EC4AGT Offline
Wojtek
***

Liczba postów: 136
Dołączył: 05-10-2014
Post: #5
RE: Tłumik o impedancji 50 Ohm 20 : 1
Witam

Powracam do tematu tlumika bo tak na prawde ja jestem w tym temacie "zielony". Sprawa ma sie tak . Wejscie B miernika MC56, ktory ma modul wzmacniacza MCW2 A pozwala mierzyc sygnaly do 1 Ghz. Max napiecie wej to 1,2 Vpp impedancja wej 560ohm dla 70 Mhz i 30 ohm dla 1Ghz. Ten kanal mam uszkodzony ( w tej chwili mam juz kupione nowy modul wzmacniacza ) i aby nowy sie nie uszkodzil chce zastosowac tlumik. Jak zrodlo sygnalu chce uzyc analizator EU1KY zas miernik do pomiaru czestotliwosci w czasie kalibracji. Do ok 40 Mhz uzywalem wejscie A ktore moze mierzyc max nap 20Vpp ( 7 Vrms ) do 50 Mhz. Z nim nie mam problemu ale do pomiaru czestotliwosci powyzej 50 Mhz chce urzyc kanal B ale nie chce aby znowu sie uszkodzil. Dlatego wlasnie chce zastosowac tlumik. Jako max napiecie wyjsciowe przyjmuje 5 V bo analizator jest zasilany takim napieciem wiec wydaje mi sie ze na wyjsciu analizatora nie moze byc wieksze . Dlatego prosze o pomoc w obliczeniu tlumika z 5 V do 0.5 V ( tak dla bezpieczenstwa ) dle wejscie B i aby impedancja wejsciowa byla 50 Ohm i wyjsciowa zgodna z wejsciem miernika. Analizator chcialbym wyprobowac dla max 150 Mhz

Wojtek

Toledo

Hiszpania
01-08-2017 20:55
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5CGI Offline
Maciek
***

Liczba postów: 114
Dołączył: 31-05-2011
Post: #6
RE: Tłumik o impedancji 50 Ohm 20 : 1

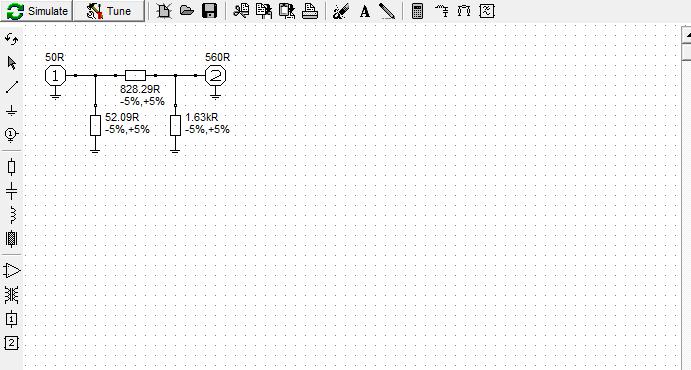

Tłumik zgodnie z życzeniem.


Załączone pliki
.bmp  tłumik 20dB.bmp (Rozmiar: 998.76 KB / Pobrań: 179)
01-08-2017 23:48
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
EC4AGT Offline
Wojtek
***

Liczba postów: 136
Dołączył: 05-10-2014
Post: #7
RE: Tłumik o impedancji 50 Ohm 20 : 1
Dzięki za pomoc. Widzę że trudno będzie znaleźć takie oporniki ale myślę że o zbliżonych wartościach będę mógł zastowac. W końcu nie będę mierzył dokładnego napięcia tylko częstotliwość.

Jeszcze raz dzięki

Wojtek

Toledo

Hiszpania
02-08-2017 9:13
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5CGI Offline
Maciek
***

Liczba postów: 114
Dołączył: 31-05-2011
Post: #8
RE: Tłumik o impedancji 50 Ohm 20 : 1
Zwróć uwagę że rezystory są z tolerancją +/-5%.
