Chińskie NWT
SQ7GVU Offline
Marcin
***

Liczba postów: 158
Dołączył: 19-06-2011
Post: #21
RE: Chińskie NWT
Witam,

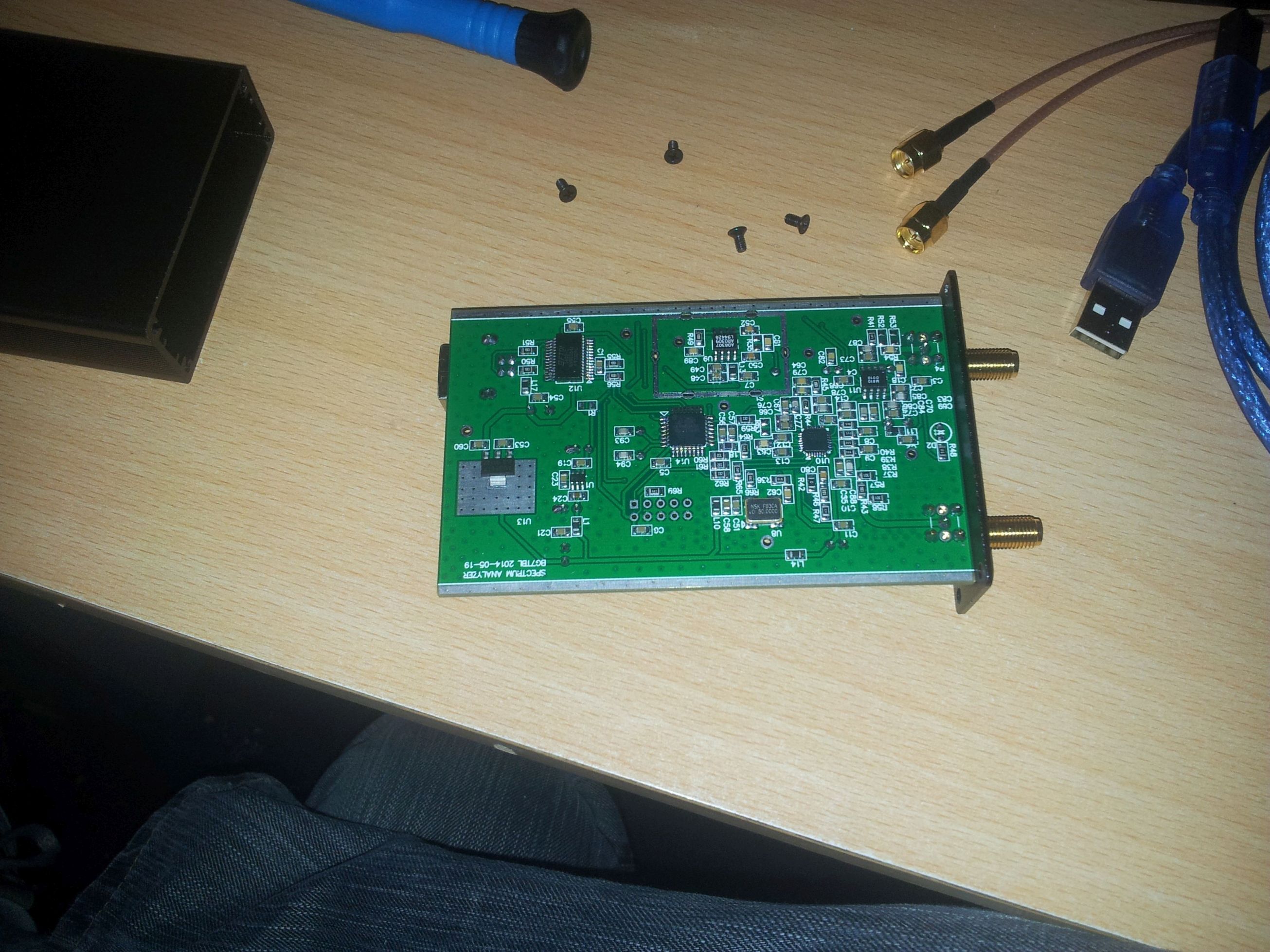

Forum nie przyjmuje załączników większych niż 1MB, poza tym zdjęcie robione mam telefonem i jak tylko będę miał na dniach dostęp do aparatu to wyślę koledze na pocztę - prosiłbym o adres na priv.

Co do tej nazwy wątku, to trochę myląca się okazała - wątek założyłem zanim jeszcze dokładnie wiedziałem co kupiłem.
To urządzenie to jest analizator widma 35MHz - 4.4GHz (jedno gniazdo SMA) oraz generator w tym samym zakresie (drugie gniazdo SMA). Pośrednia w analizatorze to 140kHz, na wykresie widać dwa piki dla jednego sygnału - brak jakiegokolwiek wytłumienia częstotliwości lustrzanej. Jest to bardziej wskaźnik obecności sygnału niż analizator, no i przemiata dość wolno, jak w NWT.

Za radą Kolegi SQ8AQX wywaliłem opcję analizatora widma i podpiąłem na wejście procesora zewnętrzną sondę na AD8307. Teraz działa to jak NWT w zakresie 35 - 500MHz. W celu uzyskania pełnego zakresu należy zbudować sondę logarytmiczną na układzie o wyższej częstotliwości granicznej. Do kalibracji używam tłumika zewnętrznego, jako że w tym urządzeniu brak tłumików takich jak w NWT.

Sądzę, że nie wszystkie opcje prawidłowo pracują - np. zakładka pomiaru mocy. Katalogowo ADF powinien dawać coś koło 0dBm u mnie pokazuje -15dBm. Zweryfikuję to niedługo, jak tylko zbuduję jakiś prosty miernik poziomu mocy. Poza tym generator ma niewielką odchyłkę, rzędu 2kHz, ale do pomiarów jako wobulator nadaje się wyśmienicie taka dokładność. Przy okazji przetestowałem swój miernik częstotliwości 1GHz i pokazuje stabilnie do max. 1,5GHz, czyli nieźle.

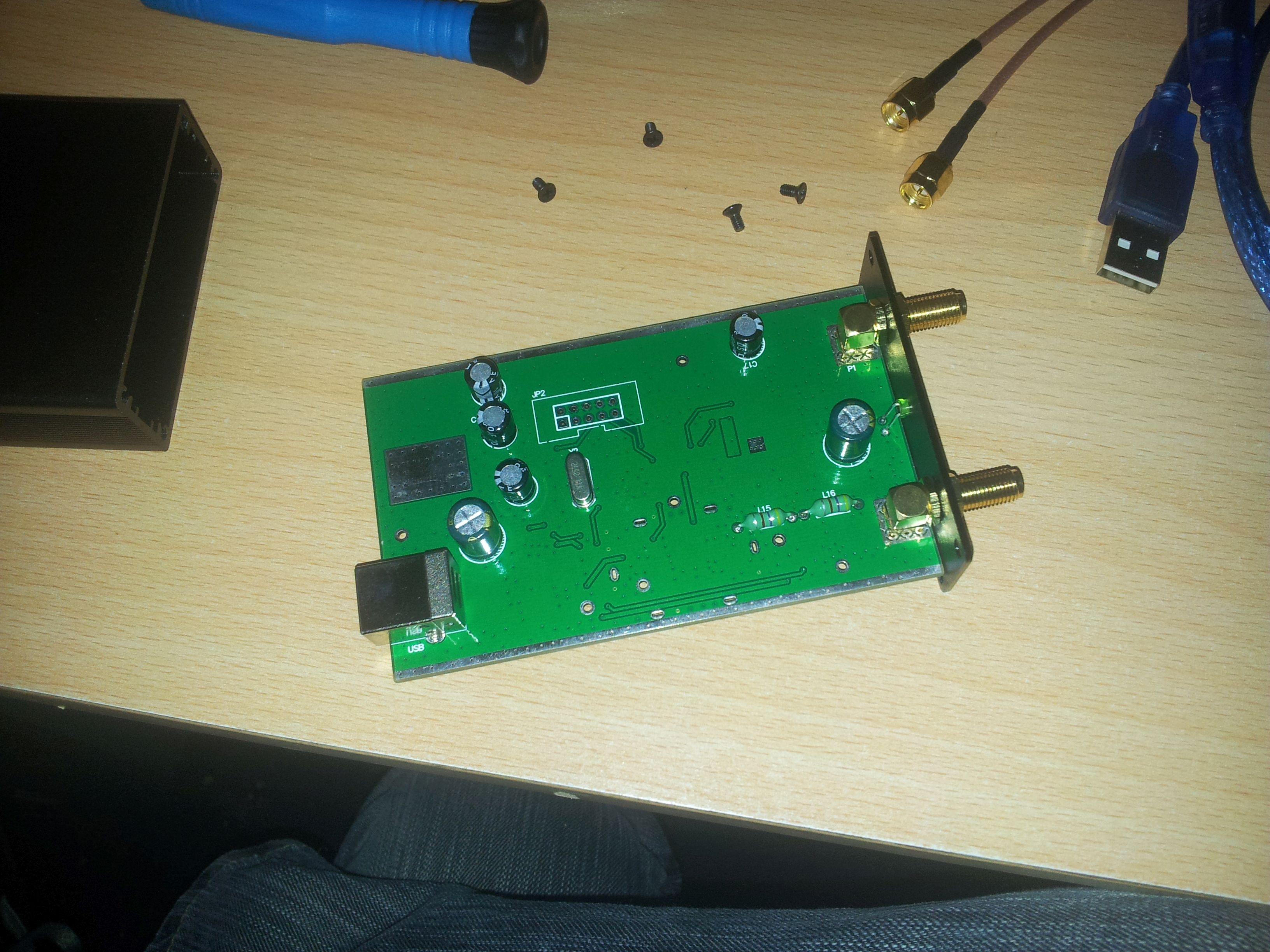

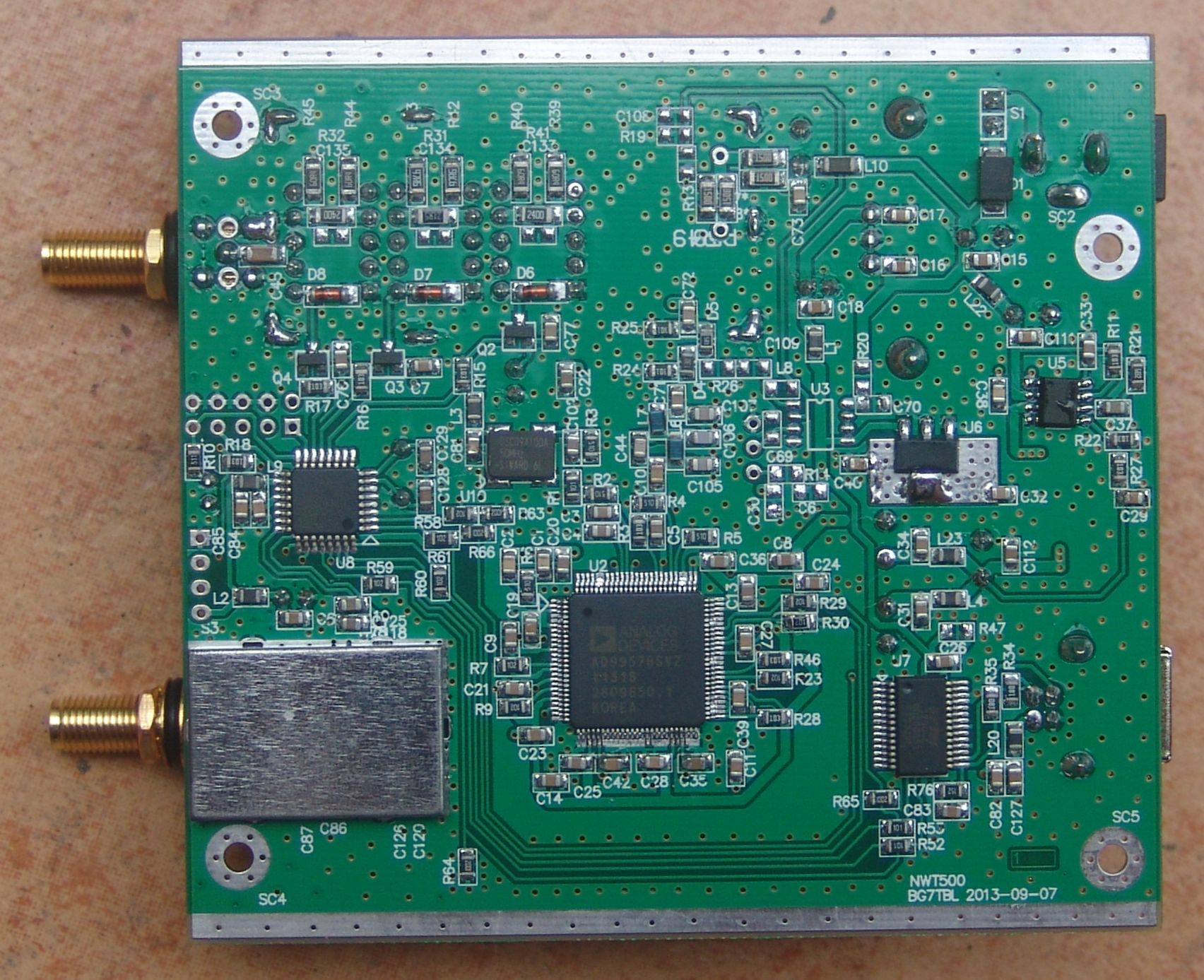

Na pokładzie tego chińskiego NWT siedzą: Atmega 8, ADF4351, AD8307, FT232 oraz układ smd w obudowie 8 - nóżkowej o oznaczeniu M810, który wygląda mi na jakiś mieszacz, bo siedzi na wejściu analizatora widma.

Mam nadzieję, ze rozjaśniłem trochę.

Marcin
17-09-2014 17:58
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #22
RE: Chińskie NWT
MA810 to IAM81008
17-09-2014 19:22
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9MTS Offline
Czesiek
*

Liczba postów: 12
Dołączył: 25-03-2011
Post: #23
RE: Chińskie NWT
Dziękuję,
opis jest wystarczająco dokładny - tak że zdjęcie jest zbędne ....
z opisu przypomina mi to konstrukcję (fragment układu) analizatora widma opisywanego na forum VRTP.RU :
http://vrtp.ru/index.php?showtopic=18816&st=660
17-09-2014 20:36
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ7GVU Offline
Marcin
***

Liczba postów: 158
Dołączył: 19-06-2011
Post: #24
RE: Chińskie NWT
Witam,

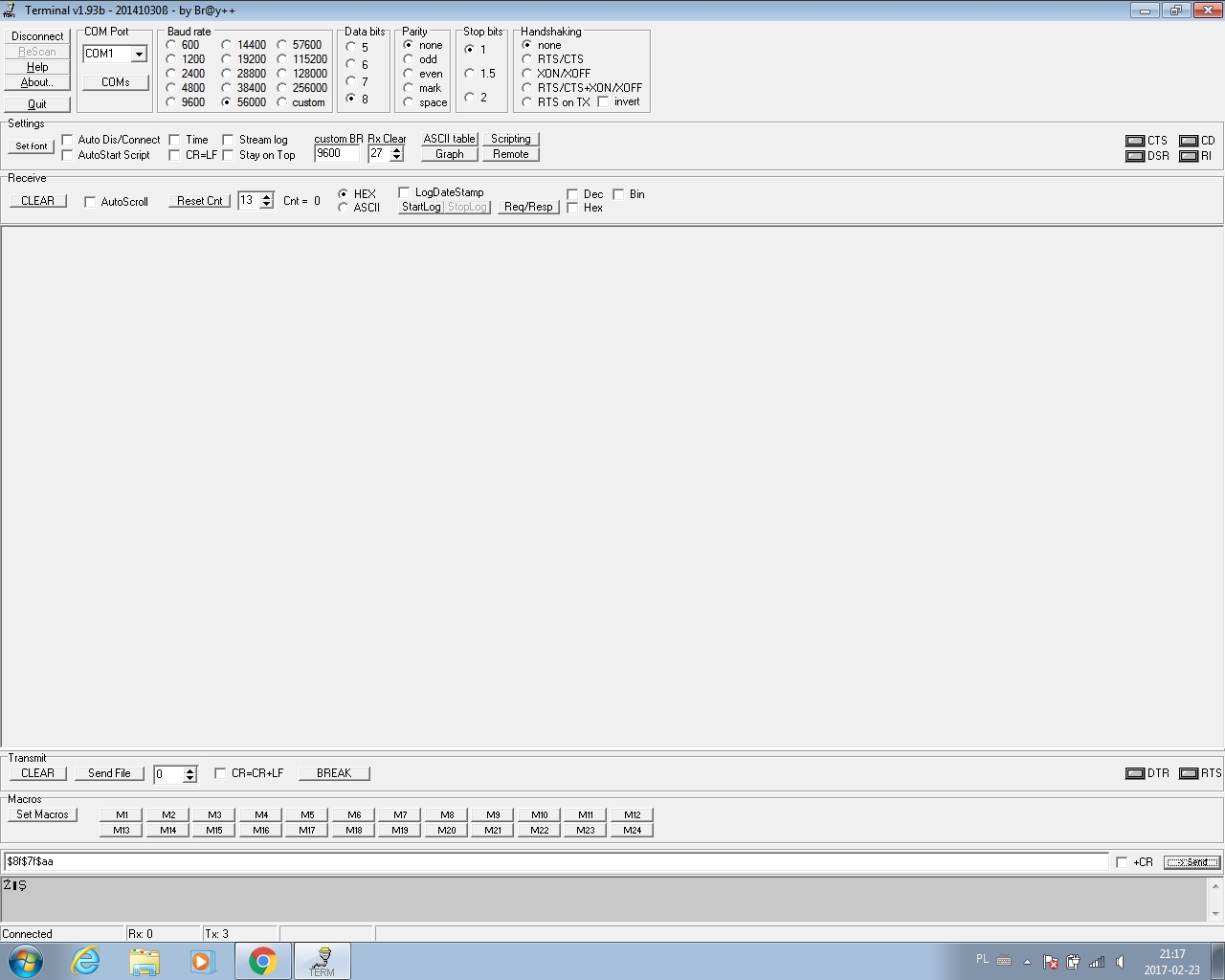

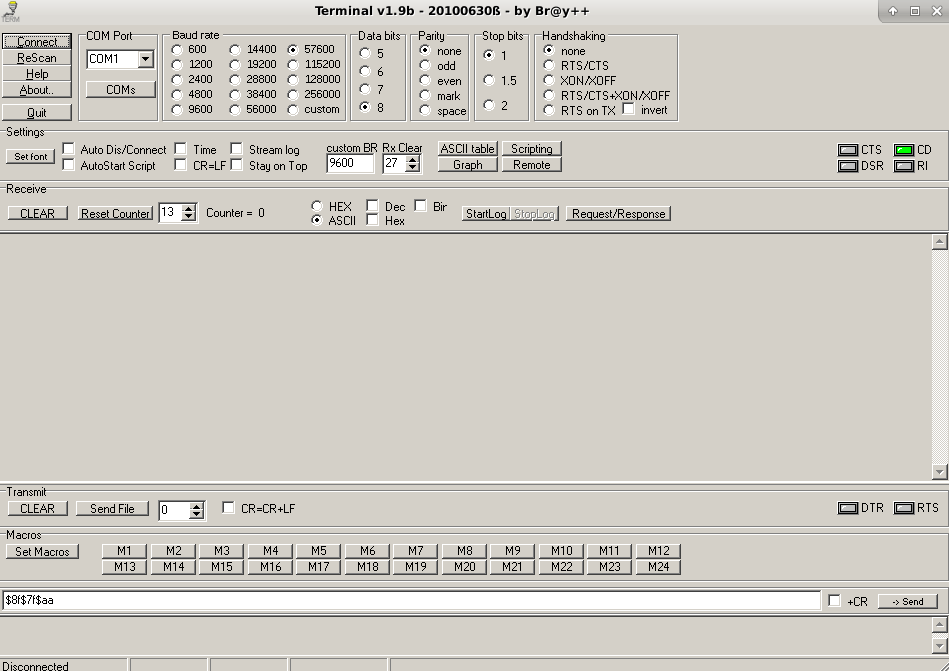

Tak, to jest bardzo podobne urządzenie z tym, że to chińskie jest podłączane do komputera i współpracuje z oprogramowaniem do NWT.
Sprawdziłem z grubsza i chyba faktycznie mam na wyjściu -15dBm. Napiszę do chińczyka co on na to.

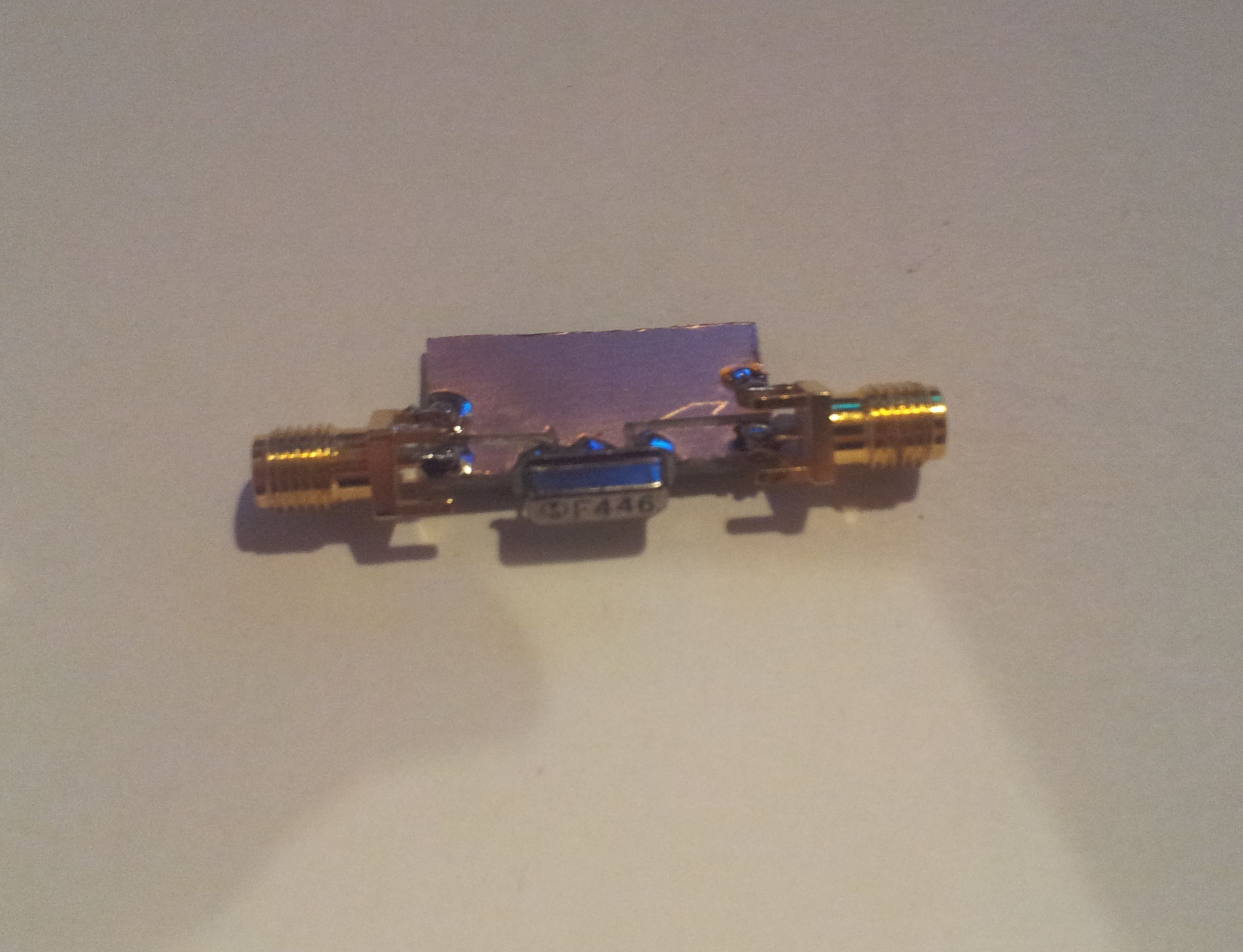

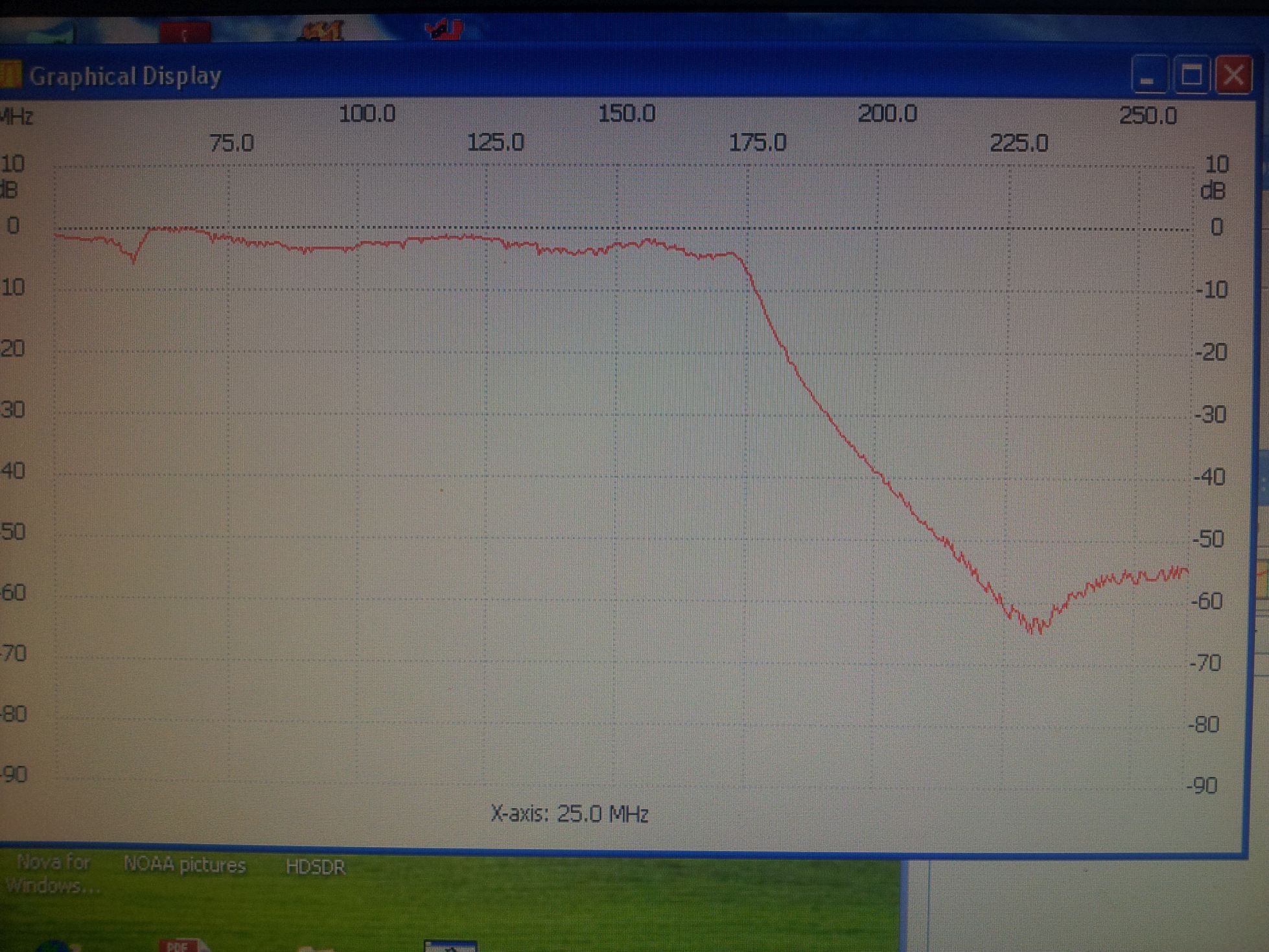

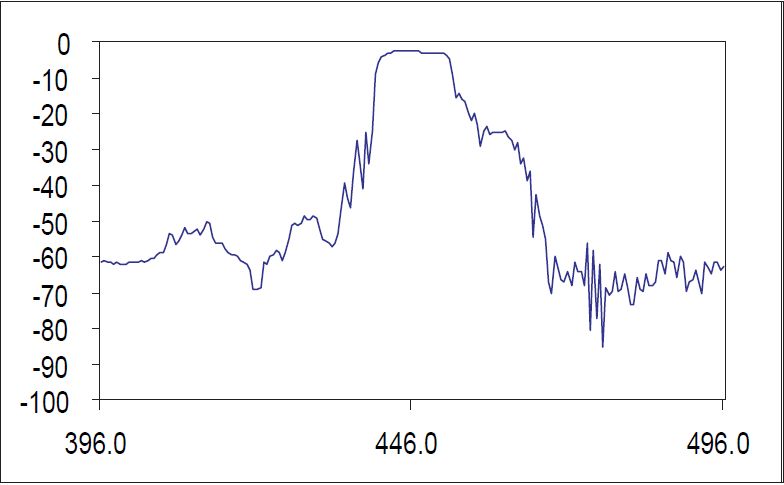

Dziś przeskanowałem filtr SAW z radia PMR a wyniki w załączniku. Dla porownania charakterystyka z PDFa producenta oraz zdjęcie, dla pokazania o jaki filtr mi chodzi.
Jak na taka konstrukcję, z sonda wiszącą jeszcze na kablach, bez ekranu, to chyba dobrze się spisuje. Kolejnym krokiem będzie sonda do 4GHz. Planuję również zamknąć wszystko w jednej obudowie razem z tłumikiem regulowanym. Mam taki fajny do 80dB Wavetek-a. Dodatkowo w obudowie zmieści się NWT-7, czyli zrobię ładny kombajn pokrywający wszystkie interesujące mnie zakresy częstotliwości.

Marcin


Załączone pliki Miniatury
İmage İmage

.pdf  446MHz.pdf (Rozmiar: 15.18 KB / Pobrań: 965)
19-09-2014 19:14
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8AQX Offline
Robert
***

Liczba postów: 188
Dołączył: 08-03-2010
Post: #25
RE: Chińskie NWT
Modyfikacja jako wobuloskop.

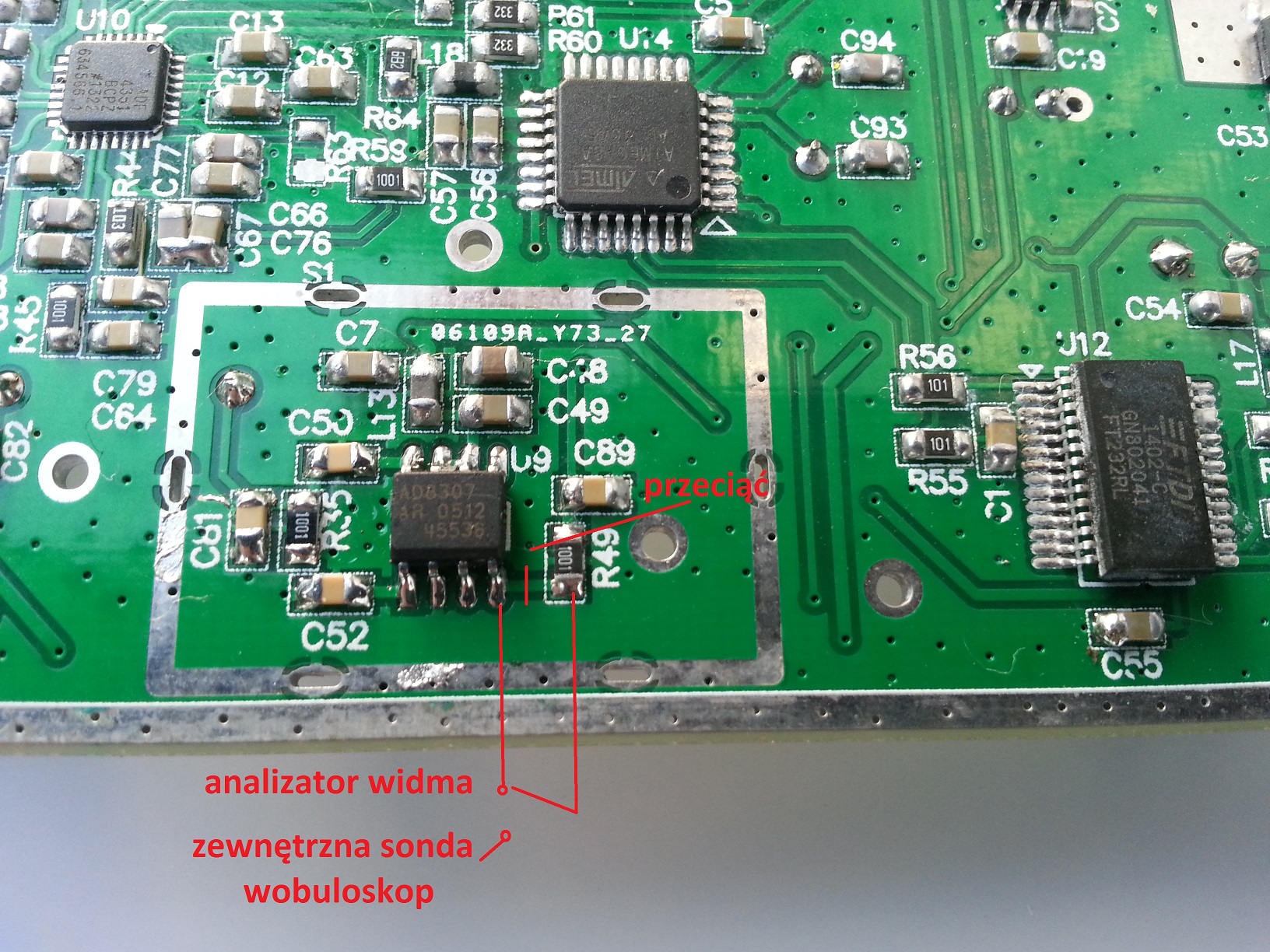

Najlepiej podnieść R49 od strony AD i przełączać się między sondą zewnętrzną, a tą w analizatorku.


Załączone pliki Miniatury

http://sq8aqx.blogspot.com/
(Ten post był ostatnio modyfikowany: 28-09-2014 20:15 przez SQ8AQX.)
28-09-2014 20:15
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2IPT Offline
Jakub
***

Liczba postów: 233
Dołączył: 01-03-2012
Post: #26
RE: Chińskie NWT
Popelnilem kilka pomiarow oscylatora lokalnego Smile

Zdecydowanie urzadzenia trzeba uzywac z uwaga, ale za te cene IMHO jest super.
http://sztormik.com/Radio/Wpisy/2014/10/...o_meas.pdf

pz
01-10-2014 19:17
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9RQA Offline
Krzysztof
****

Liczba postów: 380
Dołączył: 30-09-2009
Post: #27
RE: Chińskie NWT
(01-10-2014 19:17)SP2IPT napisał(a):  Popelnilem kilka pomiarow oscylatora lokalnego Smile

Zdecydowanie urzadzenia trzeba uzywac z uwaga, ale za te cene IMHO jest super.
http://sztormik.com/Radio/Wpisy/2014/10/...o_meas.pdf

pz

Od razu widać, ze dokument w LaTeX'u składany. To już rzadka wiedza dzisiaj ;-)
01-10-2014 21:18
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2IPT Offline
Jakub
***

Liczba postów: 233
Dołączył: 01-03-2012
Post: #28
RE: Chińskie NWT
Ano skladany w LaTeXu, szkoda mi czasu na kopanie sie z koniem w "edytorze" Smile

pz
02-10-2014 14:21
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #29
RE: Chińskie NWT

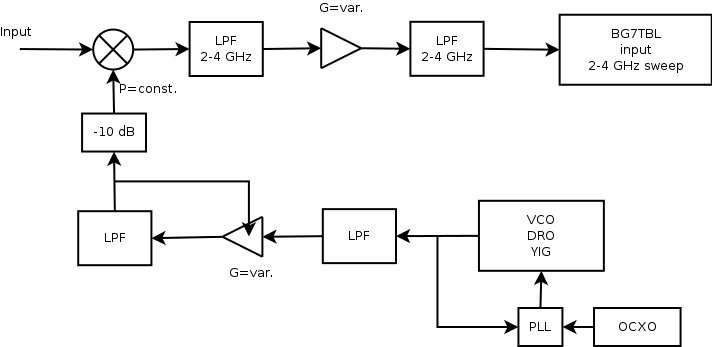

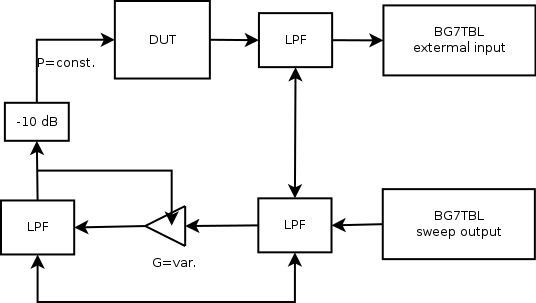

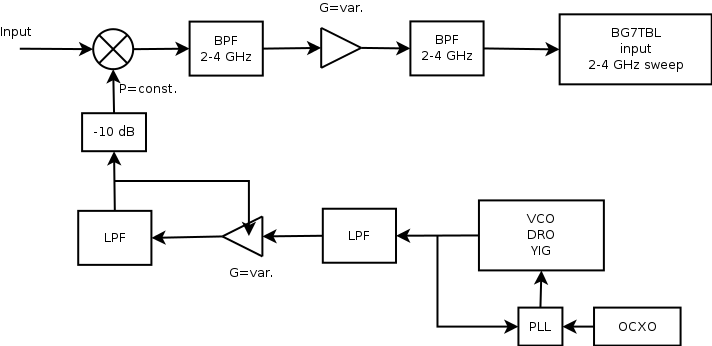

Kuba ja bawiłem się tym układem nieco inaczej. Może komuś się przyda. Filtry dolnoprzepustowe MA-acoma 1,5 GHz, po tym mieszacz sterowany tym NWT -dodany wzmacniacz. Potem filtr p.cz. 1,8 GHz na tem-ach (duplekser komórkowy), mieszacz z rezonatorem VCO monolitycznym 1,8 GHz i na audio na AD8307 ;-)
