Wzmacniacz 60W na IRF540N
SO3ALG Offline
Nikoloz
***

Liczba postów: 152
Dołączył: 07-10-2013
Post: #1
Wzmacniacz 60W na IRF540N
Witam,

Natknąłem się ostatnio na taki wzmacniacz
http://www.flashwebhost.com/tcvr/rf_power_amplifier.php
Przeczytałem opis raz, potem dwa razy, i doszedłem do wniosku, że takiego wzmacniacza właśnie potrzebuje!. We wzmacniaczu chcę użyć IRF540N, bo potrzeba dla niego 48V(dla irf840 potrzeba 100V) Planowałem od dłuższego czasu wykonać jakąś konstrukcję QRO, a ten wzmacniacz jest najbardziej tani w wykonaniu ze wszystkich które widziałem. Z tego co widze te cewki są po to, by odfiltrować zasilanie. Dla mnie jest ważne napięcie zasilania całego wzmacniacza 12V, bo nie chce wielu zasilaczy, tylko jeden uniwersalny. Więc u czeskiego konstruktora wyczaiłem przetwornice impulsową(do 50V). Będzie ona włączana tylko podczas nadawania, czyli praktycznie nie będzie nam zakłócać odbioru. Dodatkowo na płytce zrobiłem miejsce na filtry wyjściowe

Więc tak, ja planuję umieścic u dołu obudowy sterownik wzmacniacza(przetwornica+przekaźniki+detektor), wyżej ekran z blachy aluminiowej(do masy), a na samej gorze wzmacniacz z radiatorem cienkim ,ale długim(wszystko mocowane plastikowymi tulejami dystansowymi).
Jeśli mi się to uda, to będzie się czym chwalić - obudowa wypełniona elektroniką po brzegi Smile z działającym wzmacniaczem na tranzystorze przełączającym

Pytania:

1. Czy warto tą przetwornice zastosować, czy ta przetwornica zdoła "uciągnąc" wymagany prąd(http://danyk.cz/univ_m_en.html ) - nie mam dostępu do transformatorów?

2. Czy potencjometr od "bias voltage" służy do ustalania poziomu sygnału wejsciowego?, czy zatem może służyć do okreslania mocy wyjsciowej?

3. Czy ten schemat wzmacniacza ma sens? (teraz sie dopatrzylem braku stabilizatora napiecia przy bias voltage - dodam go)

4. Czy te dwie cewki wzmacniacza trzeba robić z grubych ferrytów?

z góry dziękuję za sugestię.

FPGA, SDR, wzmacniacze mocy, opensource
n.icos.ch
(Ten post był ostatnio modyfikowany: 30-05-2014 21:54 przez SO3ALG.)
30-05-2014 20:30
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JQR Offline
Henryk
*****

Liczba postów: 1,504
Dołączył: 23-08-2009
Post: #2
RE: Wzmacniacz 60W na IRF540N
Ten wzmacniacz nie ma żadnych obwodów! Ani dopasowania od strony wejścia, ani też dopasowania i filtracji wyjścia. W takim schemacie bez żadnych sprzężeń zwrotnych będzie może pracował na 1,8MHz; 3,7MHz i może jeszcze połową mocy na 7MHz. Radio sterujące nie może mieć systemu ALC, bo bez dopasowania bramki nie odda mocy i nie wysteruje wzmacniacza.
Aby ten wzmacniacz do czegokolwiek się nadawał zapnij na jego wejściu rezystor 56 omów, oznaczony na schemacie jako 10k - w bramce (zmień po prostu wartość z 10k na 56 omów) . Maksymalne napięcie zasilania nie powinno przekraczać 30% dopuszczalnego napięcia dla tranzystora, no chyba, że lubisz patrzeć jak odparowują tranzystory mocy.
Zapoznaj się z pdf-em IFR540 i zobacz jaką ma pojemność bramki, dodaj do tego jeszcze 10-krotną (powiedzmy dla 30V zasilania) wartość pojemności bramka-dren - poczytaj sobie o efekcie Millera. Diody zenera na wejściu też mają pojemność, nie zapomnij o tym - szeregowe połączenie to połowa pojemności.
Oblicz dla jakiej częstotliwości wystąpi 3 decybelowy spadek mocy dla dwójnika złożonego z rezystora 50 omów , źródła 50 omów i obliczonej zastępczej pojemności na wejściu mosfeta. Można do tego obliczenia użyć programu RFSIM.
Na koniec koniecznie napisz co ci wyszło, bo koledzy są bardzo ciekawi.
(Ten post był ostatnio modyfikowany: 31-05-2014 8:30 przez SP2JQR.)
31-05-2014 8:30
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4EJT Offline
Marcin
****

Liczba postów: 340
Dołączył: 06-05-2011
Post: #3
RE: Wzmacniacz 60W na IRF540N
Jeśli potrzebny ci tylko na jedno pasmo to możesz zrobić wzmacniacz rezonansowy (chyba tak to się nazywa). Z tego tranzystora o którym jest mowa ja wycisnąłem pomiędzy 40 a 50 Wat przy zasilaniu 13 V na paśmie 80m.
Różnica pomiędzy 40 a 60W dla odbierającego sygnał jest raczej niezauważalna.
31-05-2014 10:38
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3GTG Offline
Andrzej
**

Liczba postów: 50
Dołączył: 21-08-2009
Post: #4
RE: Wzmacniacz 60W na IRF540N
Cześć
Wpisz w Google hf pa 50W
znajdziesz kilka ciekawych rozwiązań PA, dopasowania itd.
W załącznikach również i kopalnia wiedzy
http://www.communication-concepts.com/pr...nuals.html
http://www.communication-concepts.com/in...rmers.html
http://www.qsl.net/va3iul/Homebrew_RF_Ci..._Ideas.htm
http://sq7jhmww.republika.pl/wzmacniacz50.html
Vy73 Andrzej

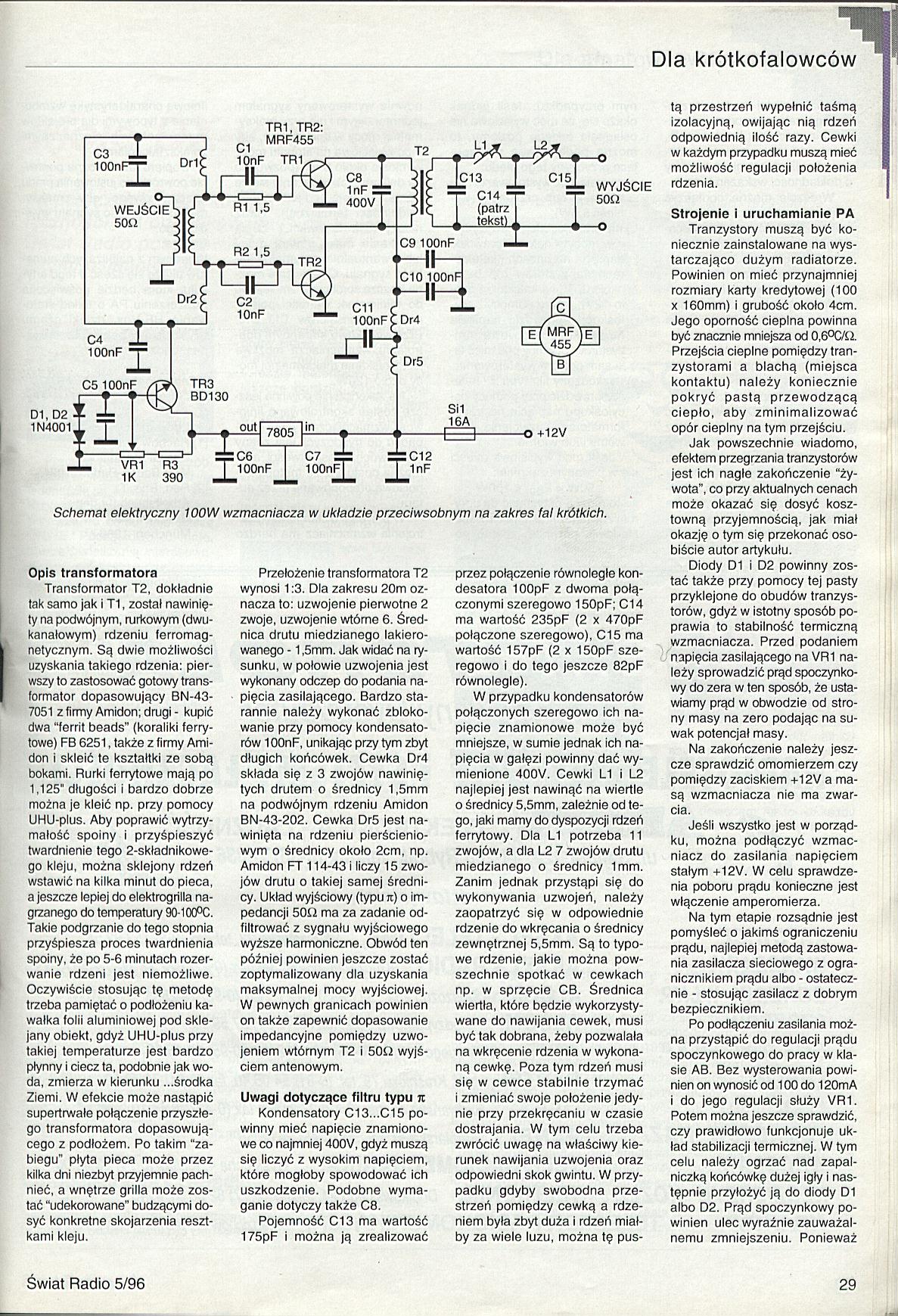

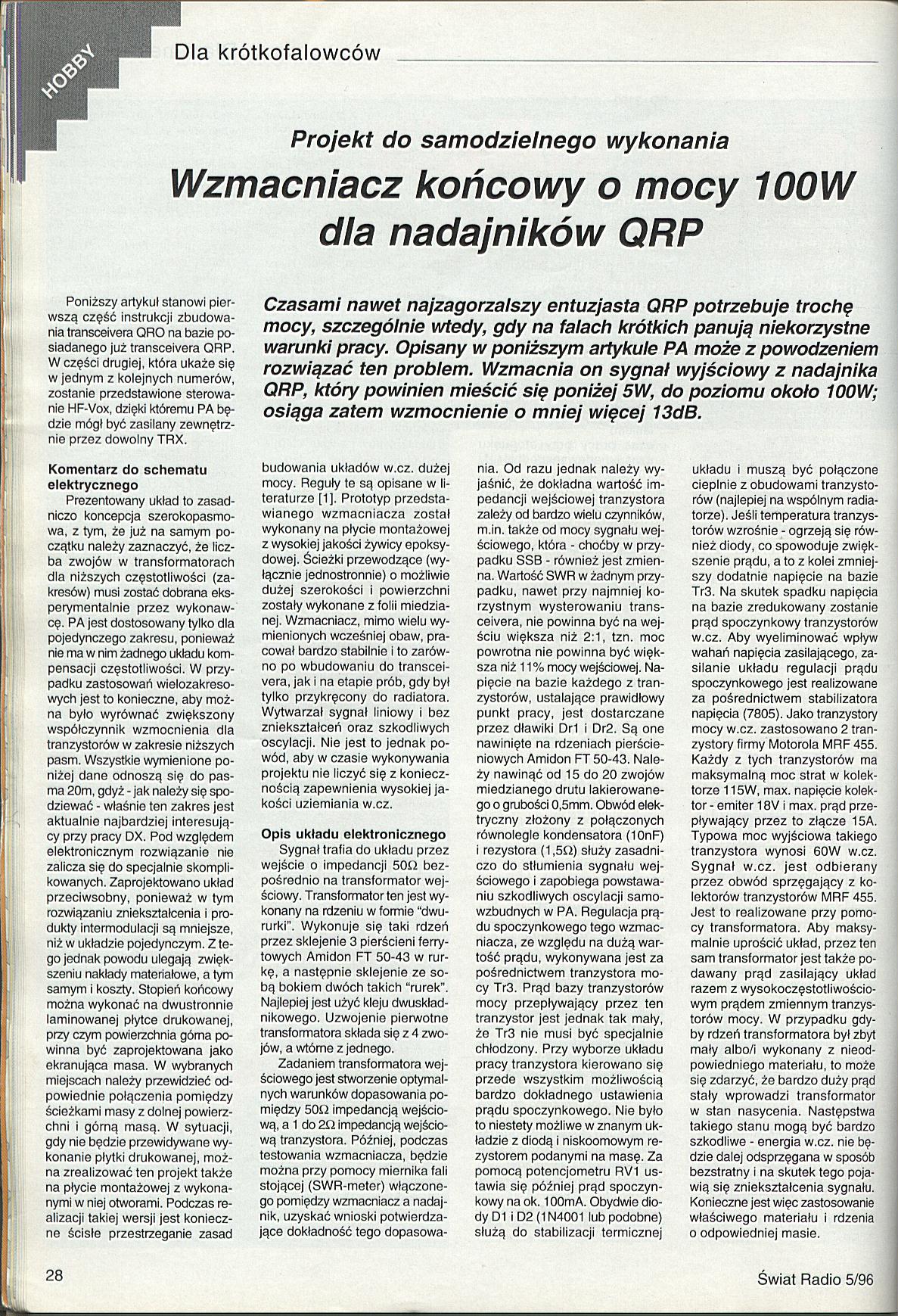

Załączone pliki Miniatury
İmage İmage

.doc  IRF3.doc (Rozmiar: 106.5 KB / Pobrań: 1028)
.doc  OPIS IRF 3.doc (Rozmiar: 136.5 KB / Pobrań: 950)
.pdf  _lpf_pa.pdf (Rozmiar: 78.46 KB / Pobrań: 2389)
(Ten post był ostatnio modyfikowany: 01-06-2014 9:31 przez SP3GTG.)
01-06-2014 9:31
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SO3ALG Offline
Nikoloz
***

Liczba postów: 152
Dołączył: 07-10-2013
Post: #5
RE: Wzmacniacz 60W na IRF540N
Wiesz mi chodzi o tranzystory tzw. tanie typu IRF , ja za bardzo kasy nie mam na te MRFy , MSy , 2SCki, i inne bajeranckie tranzystory w.cz. A nawet gdybym mial juz takiego mrfa na przyklad, to i tak balbym sie ze go spale.
A co powiecie na taki schemat? http://www.flashwebhost.com/circuit/60_w...lifier.php Ten ma juz dopasowanie wejsciowe. Czy ft50-43 mozna uzyc na transformator wejsciowy(zakupy u nejbera byly)? Ile na ile zwoi bedziemy musieli nawinac?

FPGA, SDR, wzmacniacze mocy, opensource
n.icos.ch
03-06-2014 23:04
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,193
Dołączył: 02-07-2010
Post: #6
RE: Wzmacniacz 60W na IRF540N
Po co tobie tyle mocy ... przed chwilą na QRP CW 1W dostałem RST 5nn +10dB FB. Pół świata w zasięgu. 2 tranzystory VFO, 2 tranzystory PA, 4 tranzystory odbiornik . koszt TRXa nie przekracza 5 zł. Zabawy 100 razy więcej niż z fabrycznego radia i 100W :-)

73 JERZY SQ9RFC
04-06-2014 0:27
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3GTG Offline
Andrzej
**

Liczba postów: 50
Dołączył: 21-08-2009
Post: #7
RE: Wzmacniacz 60W na IRF540N
Cześć so3alg
http://users.belgacom.net/hamradio/schem...lifier.htm
Masz tutaj schemat i opis PA na IRF510 nieco podobny do tego co skopiowałeś w poście.
Napisz dlaczego polecam rozwiązanie z podanego postu a nawet nie komentuję
"Twojego". Nadto podany link jest jako 4-ty gdy wpiszesz w Googl: HF PA 50W
tak trudno to zrobić ???
Czytaj ze zrozumieniem, jeśli już "na tacy" masz podane gotowe rozwiązanie.
Nadto ostatni z podanych linków http://sq7jhmww.republika.pl/wzmacniacz50.html
nie zawiera przypadkiem kilku schematów i opisów PA na IRF-ach ??
Pozdrawiam
sp3gtg
(Ten post był ostatnio modyfikowany: 04-06-2014 8:20 przez SP3GTG.)
04-06-2014 8:20
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5KVS Offline
Karol
*****

Liczba postów: 1,012
Dołączył: 26-09-2012
Post: #8
RE: Wzmacniacz 60W na IRF540N
(04-06-2014 0:27)SQ9RFC napisał(a):  Po co tobie tyle mocy ... przed chwilą na QRP CW 1W dostałem RST 5nn +10dB FB. Pół świata w zasięgu. 2 tranzystory VFO, 2 tranzystory PA, 4 tranzystory odbiornik . koszt TRXa nie przekracza 5 zł. Zabawy 100 razy więcej niż z fabrycznego radia i 100W :-)

Jerzy, ja też się zastanawiam po co początkującemu krótkofalowcowi aż 50W... Ja teraz zastanawiam się nad zwiększeniem mocy mojej konstrukcji z 5W do 15W, bo na 5W miałem już łączności z Norwegią i Islandią emisją SSB (na 80m), niestety do zimy trochę daleko i trudno się przebić przez zakłócenia Smile

Projektów wzmacniaczy na IF'ach jest mnóstwo, jak koledzy napisali, wystarczy wygoglać. Jak i czy one działają - to jest trudniejsza sztuka się zastanowić..

Niko, czy sprawdzałeś jaki sygnał wychodzi z Twojego Kacpra (zakładam ze do niego chcesz podłączać ten wzmacniacz) - chodzi mi o ilość harmonicznych? Pamiętaj że harmoniczne też wzmacniasz, musisz mieć filtry dolnoprzepustowe na wyjściu. Inaczej koledzy z wyższych pasm Cię przeklną.
04-06-2014 10:14
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9MRN Offline
MAc
*****

Liczba postów: 819
Dołączył: 29-08-2009
Post: #9
RE: Wzmacniacz 60W na IRF540N
Nie do końca rozumiem
Heniek JQR wykonał w sąsiednim wątku ogromną pracę dydaktyczną tłumacząc praktycznie wszystko na temat prostej końcówki.
To jest początek, wykład jakiego nie ma w żadnej książce.
Nie skorzystać to głupota.

MAc
mrn
04-06-2014 10:56
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SO3ALG Offline
Nikoloz
***

Liczba postów: 152
Dołączył: 07-10-2013
Post: #10
RE: Wzmacniacz 60W na IRF540N
Oczywiscie, kacper ma LPF-a , nie wydaje mi się żeby miał harmonicznych - tak czy inaczej - trzeba sprawdzić!
Nie znam jeszcze CW, dopiero się będe uczyć. Ja potrzebuje 50W na SSB.
Popatrzę sobie jeszcze na te rozwiązania dopasowań do wzmacniaczy.
Mam już nawet rozplanowane rozmieszczenie calego wzmacniacza w obudowie.
MRN , oczywiście skorzystam z informacji podanych przez JQR

FPGA, SDR, wzmacniacze mocy, opensource
n.icos.ch
04-06-2014 12:10
