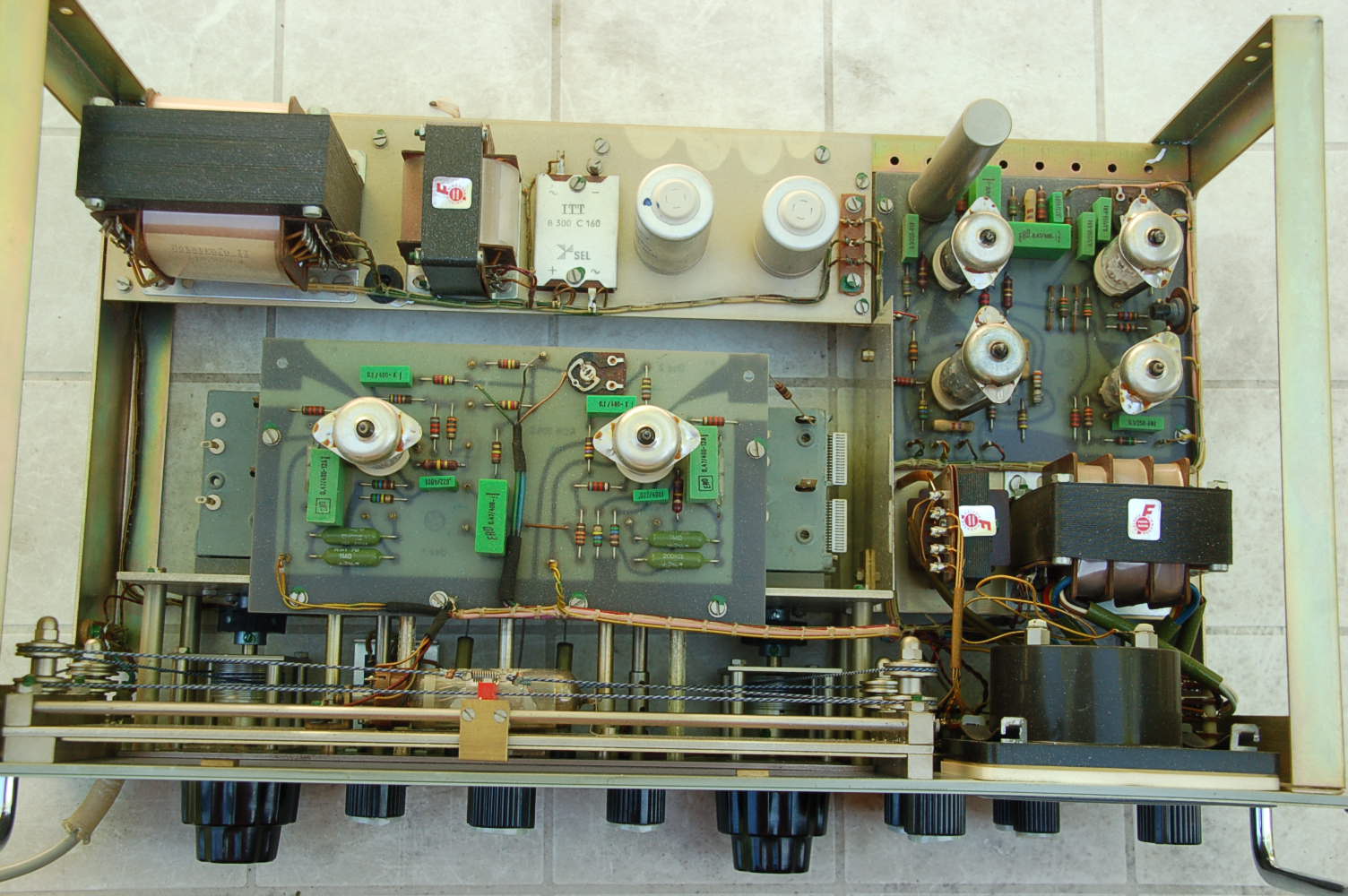

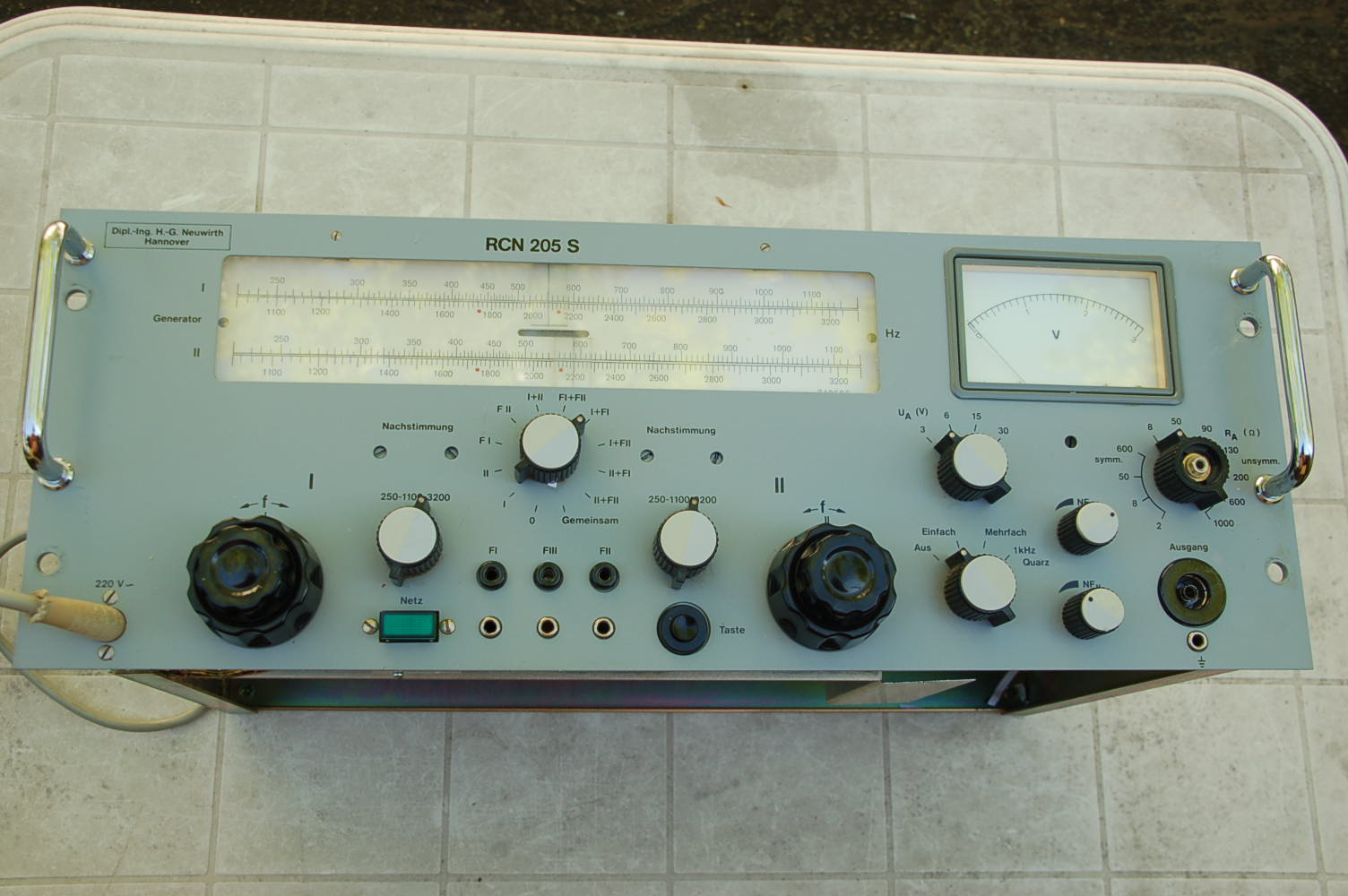

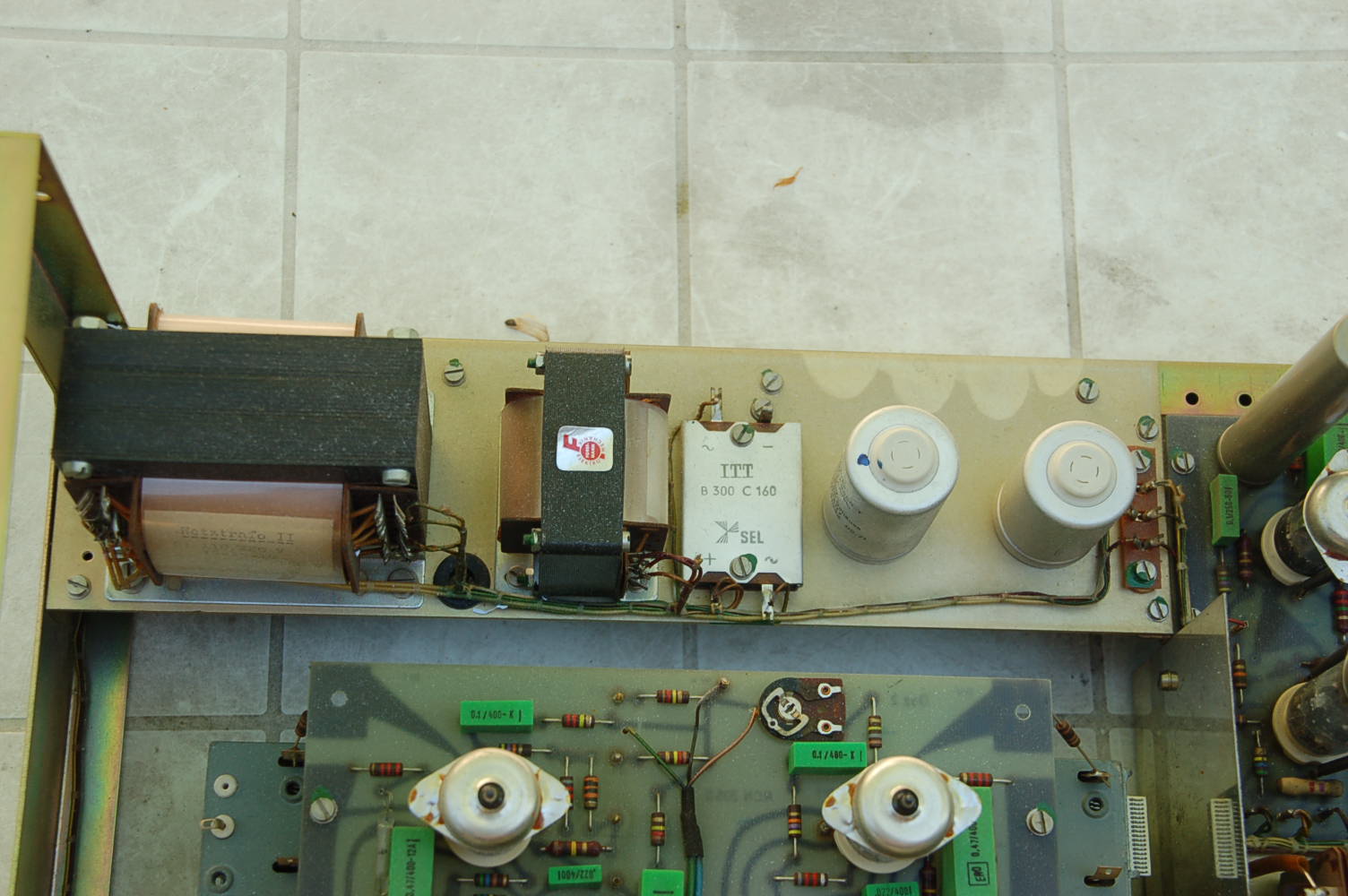

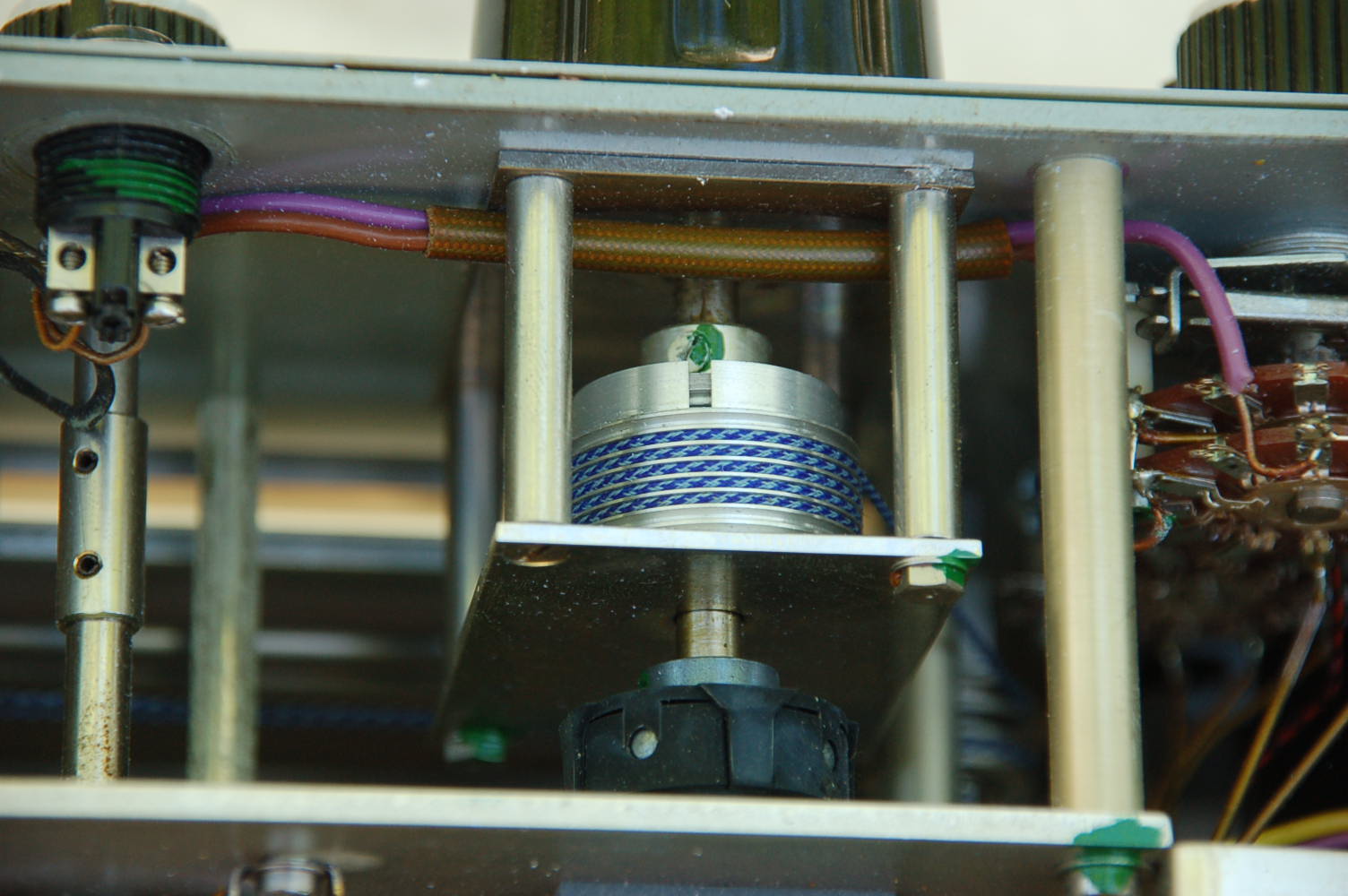

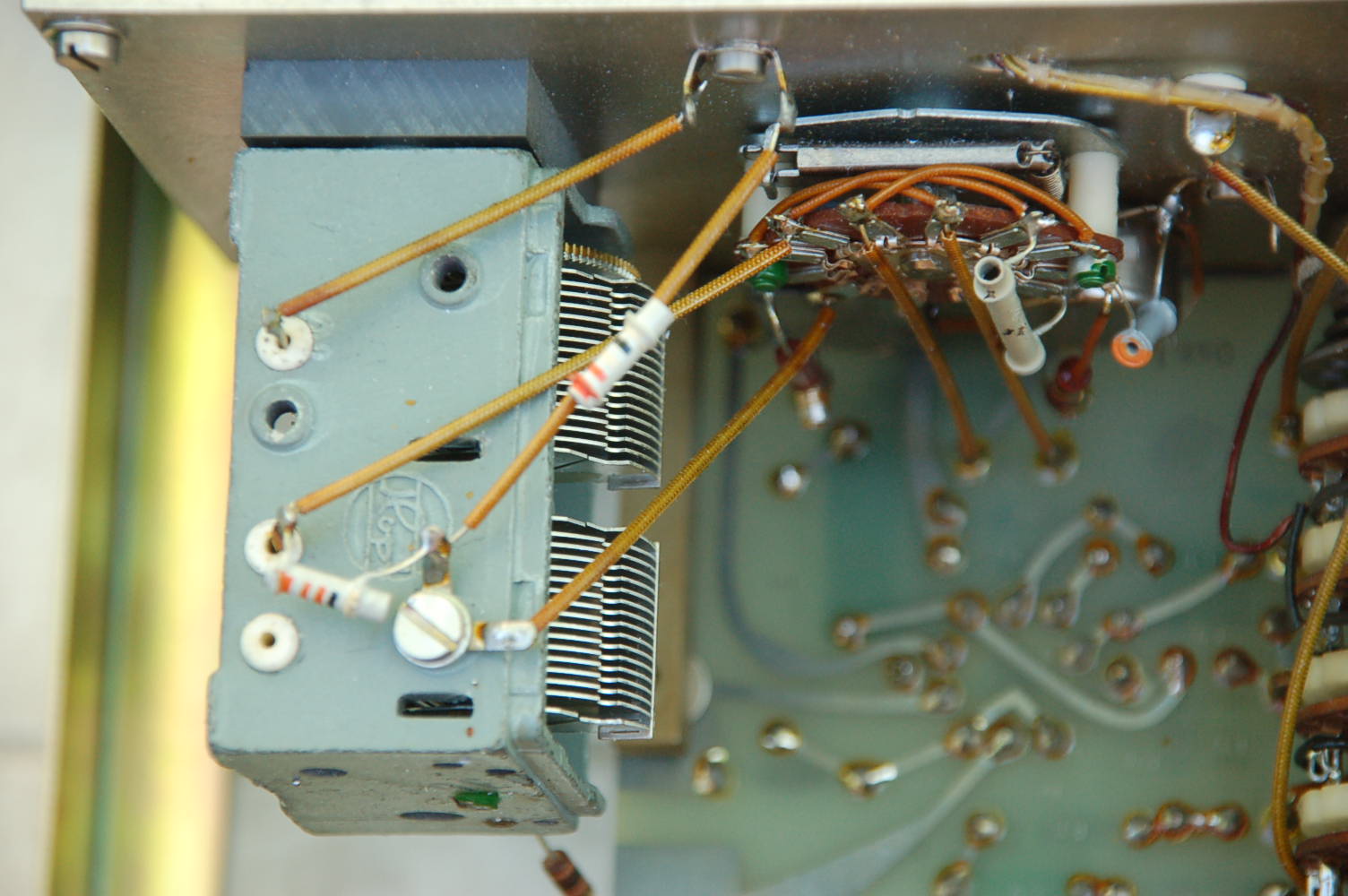

Przestrojenie fabrycznego VFO
SP5RF Offline
Robert
****

Liczba postów: 341
Dołączył: 13-03-2010
Post: #11
RE: Przestrojenie fabrycznego VFO
(30-05-2014 11:59)SP8WJT napisał(a):  Oczywiście często to stosuje w moich TRX, często jeden stabilizator to za mało zwłaszcza gdy PA pobiera skokowo sporo prądu przy CW w klasie C.... Mozesz zastosować róznego typu LDO (Low Drop Out) np. popularny LP2951 (tylko uwaga na wersje fixed, musi być regulowana, patrz na końcowkę) jako drugi stabilizator, jeśli się da to warto też obniżyć napiecie nawet do 6V,/..../

No to kupiłem. Zrobię stabilizator na jednej płytce będą dwie kości 13/9 i druga 9/6 bo przy VFO przy 6V dobrze działa. VFO pobiera raptem 13 mA.

Z 9V zasilę separator VFO/wyjście bo zauważyłem że jak się dotyka wyjścia to zmienia się f.

73 Frycz SP5RF
01-06-2014 21:00
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
HF8V Offline
Tomek(ex SP8WJT)

Liczba postów: 73
Dołączył: 27-01-2013
Post: #12
RE: Przestrojenie fabrycznego VFO
Powinno działać OK,tylko pamiętaj o dobraniu odpowiednich kondensatorów elektrolitycznych i ceramicznych, pomiędzy, pamiętam że kiedyś dałem za mały kondensator (10nF) i taki stabilizator stał się przyczyną szumów, ustąpiło od razu jak wymieniłem na 100 nF...

W ten sposób zabezpieczysz stabilność od strony napiecia, ale nadal istnieje ryzyko że jak za mocno sprzężesz VFO z dalszymi stopniami to będzie chirp... Trzeba zastosować dość rozbudowane separatory i możliwie słabe sprzężenie.
06-06-2014 12:08
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
