Pomiar rezonatora ćwierćfalowego za pomocą MAX6
SP8EFJ Offline
Nowicjusz
*

Liczba postów: 10
Dołączył: 07-03-2012
Post: #1
Pomiar rezonatora ćwierćfalowego za pomocą MAX6
Witam,

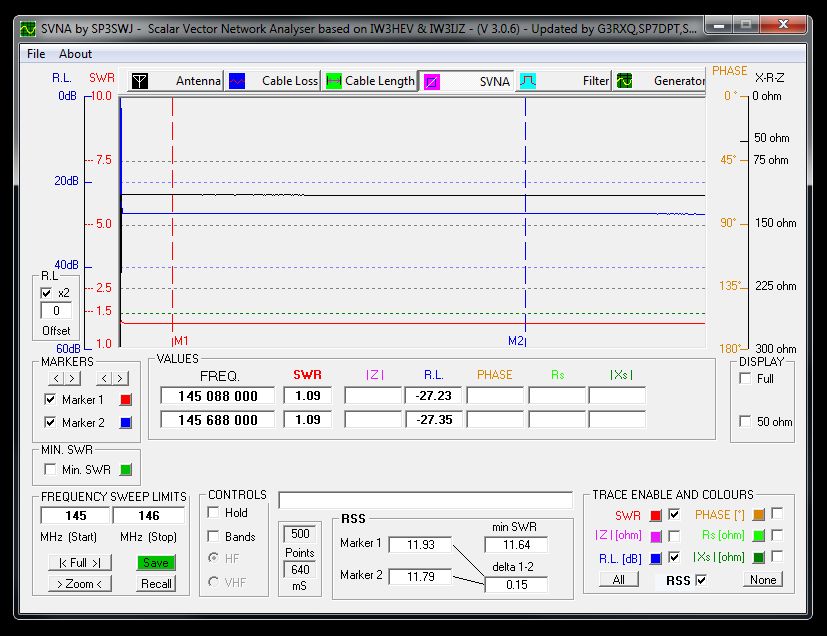

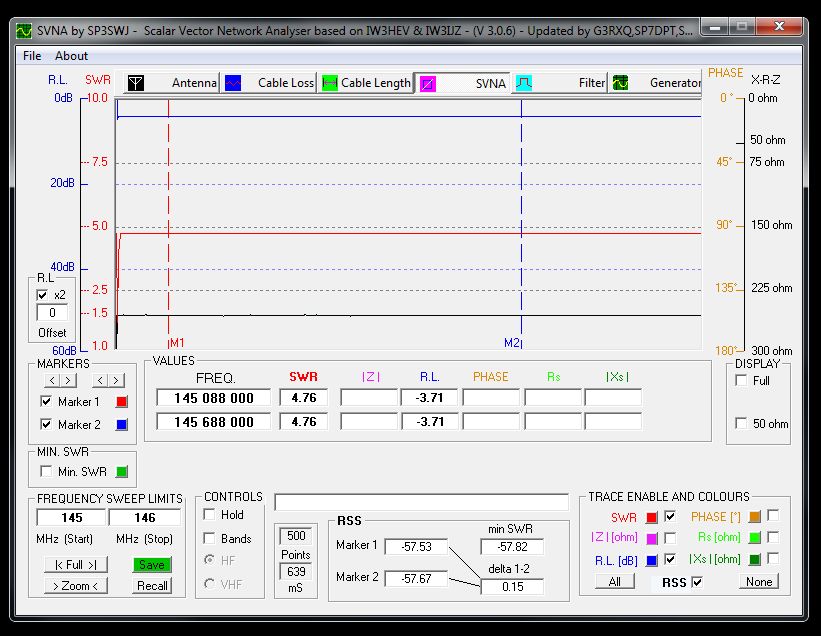

chciałbym wykonać pomiary rezonatora ćwierćfalowego na 145MHz za pomocą MAX6. Używam programu SVNA by SP3SWJ w trybie SVNA. Przy odłączonych sondach od gniazd MAXa poziom RSS wynosi -57,5dBm. Po zwarciu we-wy MAXa za pomocą dwóch kabli pomiarowych o dł 1/2fali na 145MHz mam 11,9 dBm. Czy te poziomy są ok?

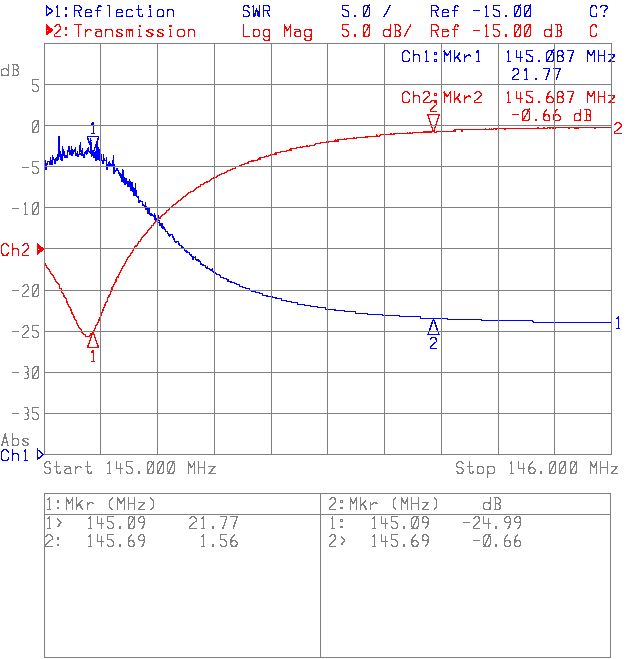

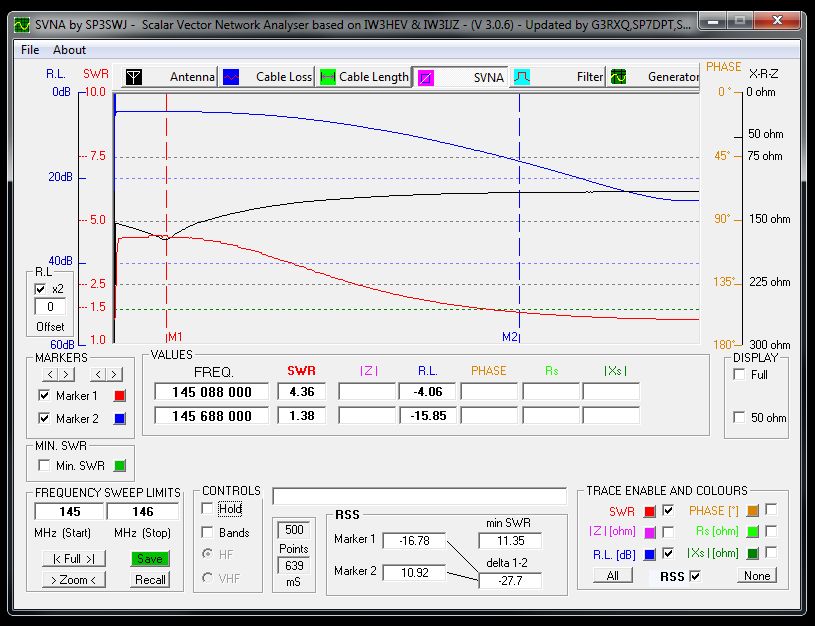

Po podłączeniu badanego filtru otrzymuję ch-kę jak z załącznika, czyli tłumienie w paśmie przepustowym -1dB a w paśmie zaporowym -27,7dB. Pokrywa się to mniej więcej z pomiarem na fabrycznym VNA HP8712.
Pytanie czy jest inny program do MAX6 na którym byłoby lepiej widać ch-kę takiego filtru?



Pozdrawiam, Łukasz SP8EFJ

05-01-2014 23:27
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3SWJ Offline
Jarek
****

Liczba postów: 653
Dołączył: 20-03-2010
Post: #2
RE: Pomiar rezonatora ćwierćfalowego za pomocą MAX6
vnaJ DL2SBA

okna pomiarowe możesz dowolnie skalować w X/Y i masz cztery kursory
-----------------------
Pozdrawiam Jarek
www.sp3swj.com
(Ten post był ostatnio modyfikowany: 06-01-2014 23:31 przez SP3SWJ.)
