Analizator NA01

[SP6FRE]

Z dumą informuję, że opisywany projekt zdobył uznanie jurorów na zlocie w Burzeninie i został nagrodzony. Nagrodą jest przystawka oscyloskopowa z oprogramowaniem na PC tworząca oscyloskop z pasmem do 20MHz. To znacząco wspomoże moje skromne warunki pomiarowe :-)
Nagroda ta jest po części również zasługą kolegów, którzy dopingowali i kibicowali pracom a szereg cennych uwag mogłem zastosować w praktyce. Szczególne podziękowanie składam Józefowi, TG50, który jako pierwszy zasugerował aby zrobić autonomiczny miernik z własnym wyświetlaczem. Przyznaję sam, że nie spodziewałem się, że funkcjonalność miernika osiągnie stan jaki prezentuje w dniu dzisiejszym a przeglądając pierwsze posty w tym wątku sam mam wąttpliwości czy dotyczą tego samego tematu ;-).
Do wykonania pozostało mi jeszcze opisanie detali konstrukcji mechanicznych przystawek oraz prezentacja kodu źródłowego ale muszę mieć trochę czasu na jego uporządkowanie. Gdyby miernik znalazł nasladowców to może warto aby pomóc kolegom i zrobić profesjonalna płytkę (płytki drukowane). W tym zakresie chętnie przyjąłbym pomoc kolegów biegłych w programach typu Kicad, którym mógłbym udostępnić rysunki źródłowe lub wspomóc radą. Sam znam zbyt słabo takie programy by materiał do wykonania płytek powstał w godziwym czasie :-(
Na razie chciałbym pokazać jak działają w praktyce funkcje pomiaru mocy i analizatora widma. Jako obiekt doświadczalny posłużył mi transceiver grp z odbiornikiem o bezpośredniej przemianie oraz stopniem mocy na IRF510 pracującym w klasie B za którym działa zwykły filtr typu pi. To urządzenie opisałem na swojej stronie:
Trx Druh

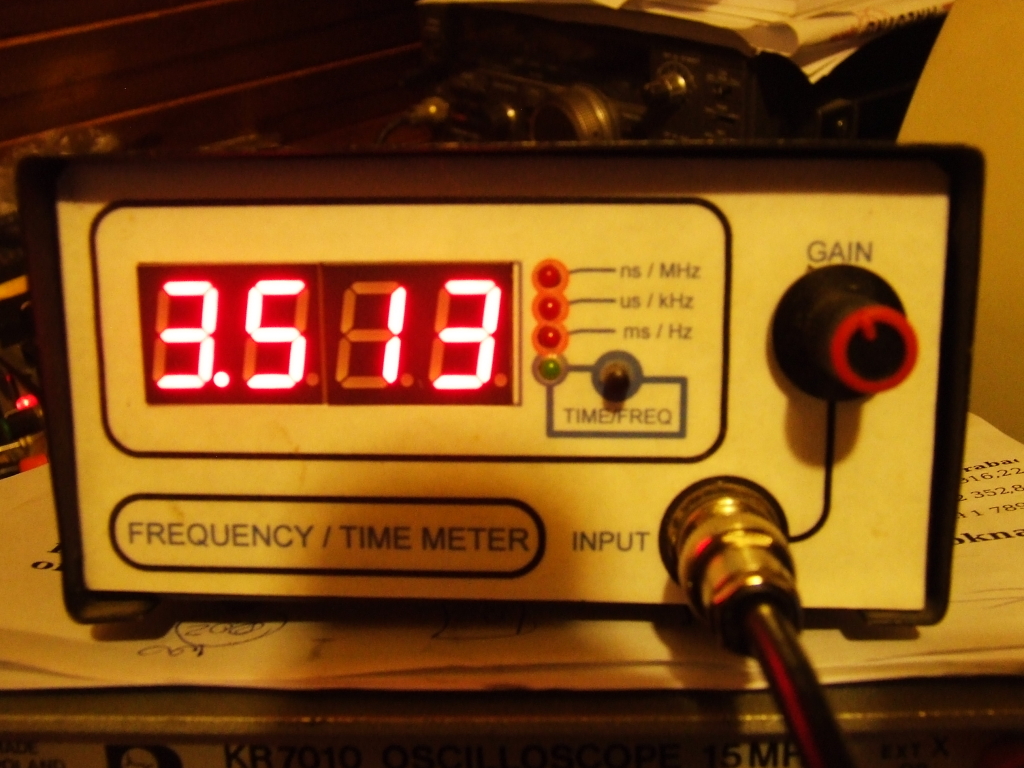

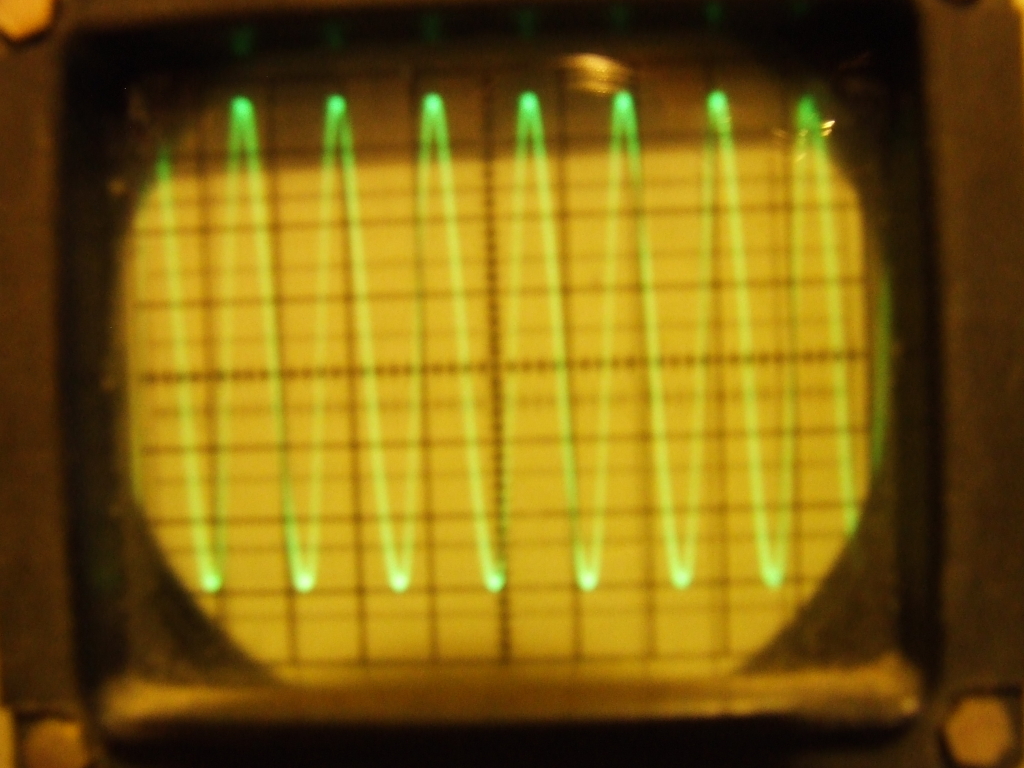

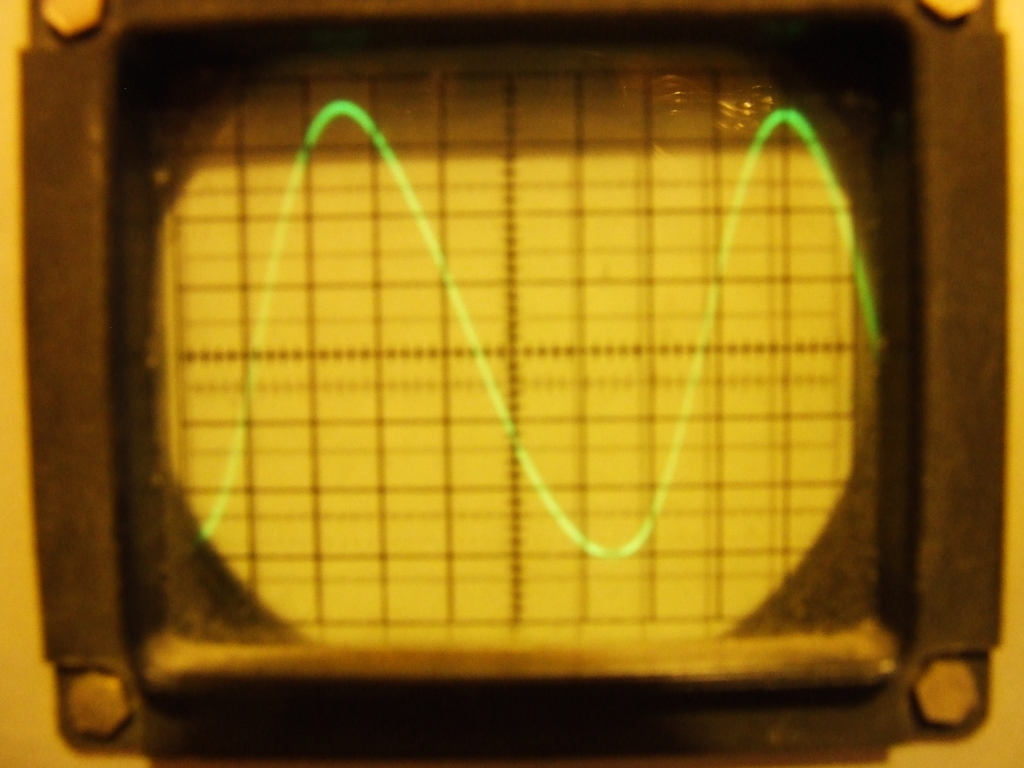

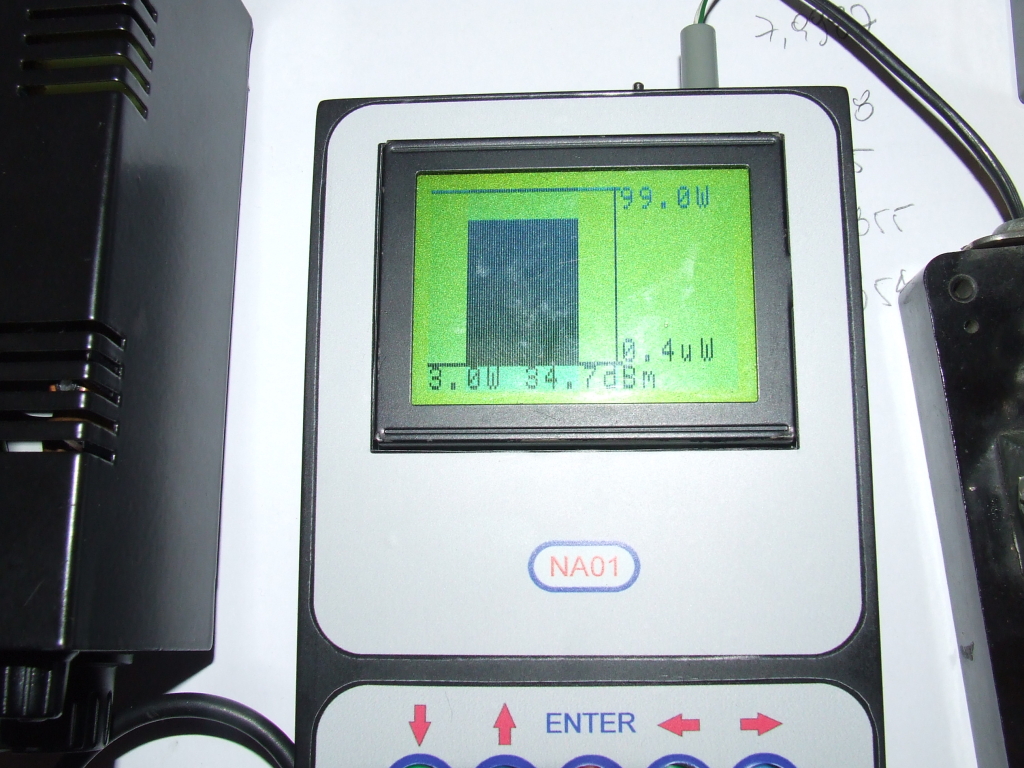

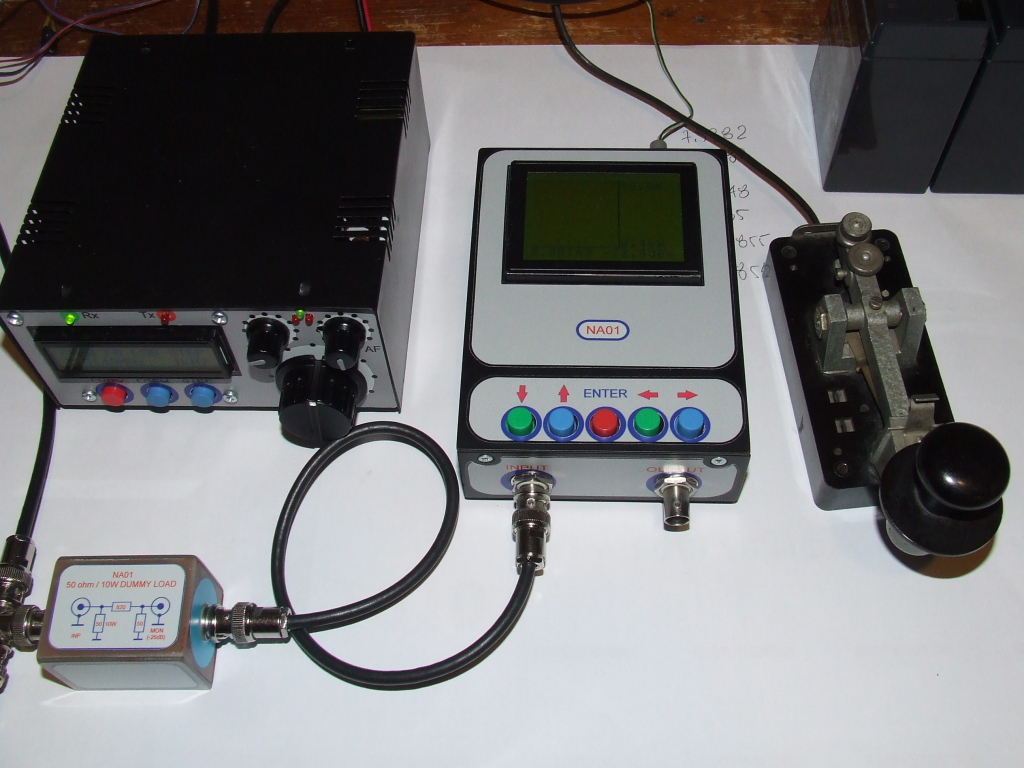

Pierwsze zdjęcie pokazuje układ do pomiaru mocy. Na kolejnych jest częstotliwość nadawania oraz kształt krzywej na wyjściu układu na sztucznym obciążeniu w dwóch skalach czasowych gdzie na dokładniejszym zdjęciu (rozciągnięcie 5 krotne) widać, że kształt krzywej na wyjściu to "prawie" sinusoida, "prawie" bo nachylenie zboczy narastającego i opadającego są wyraźnie różne. Kolejne zdjęcie to pomiar mocy na mierniku a zmierzona wartość jest niemal identyczna jak ta jaką da się wyliczyć na podstawie wartości odczytanych z oscyloskopu. Jak widać moje urządzenie ma moc ok. 3W.

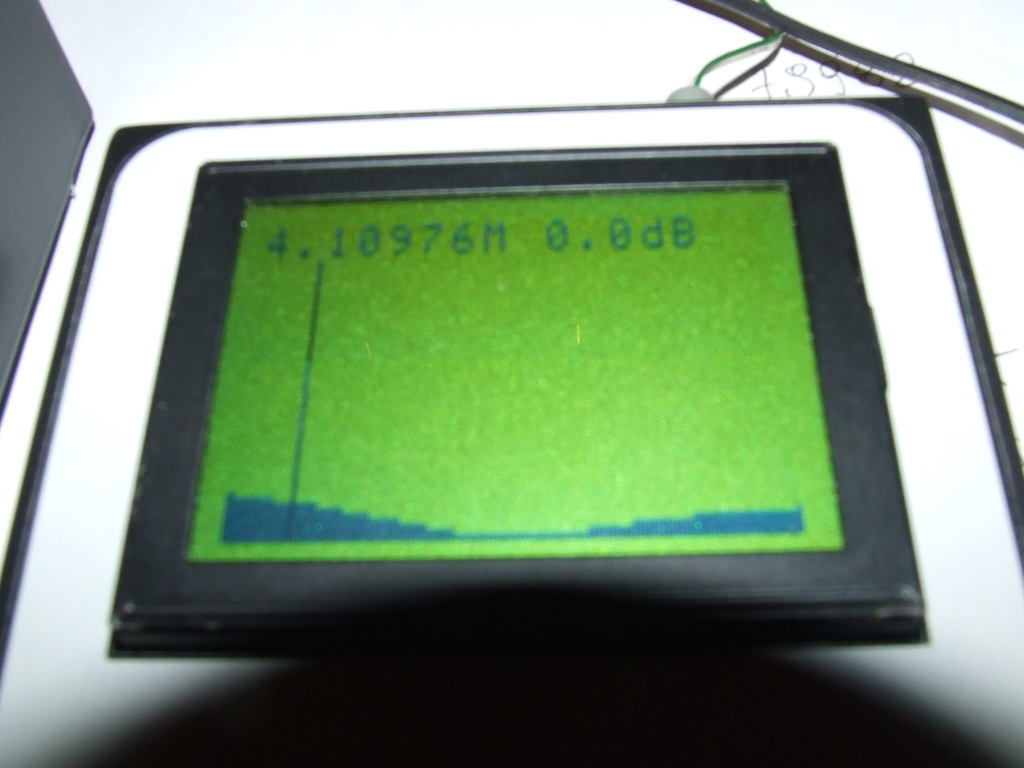

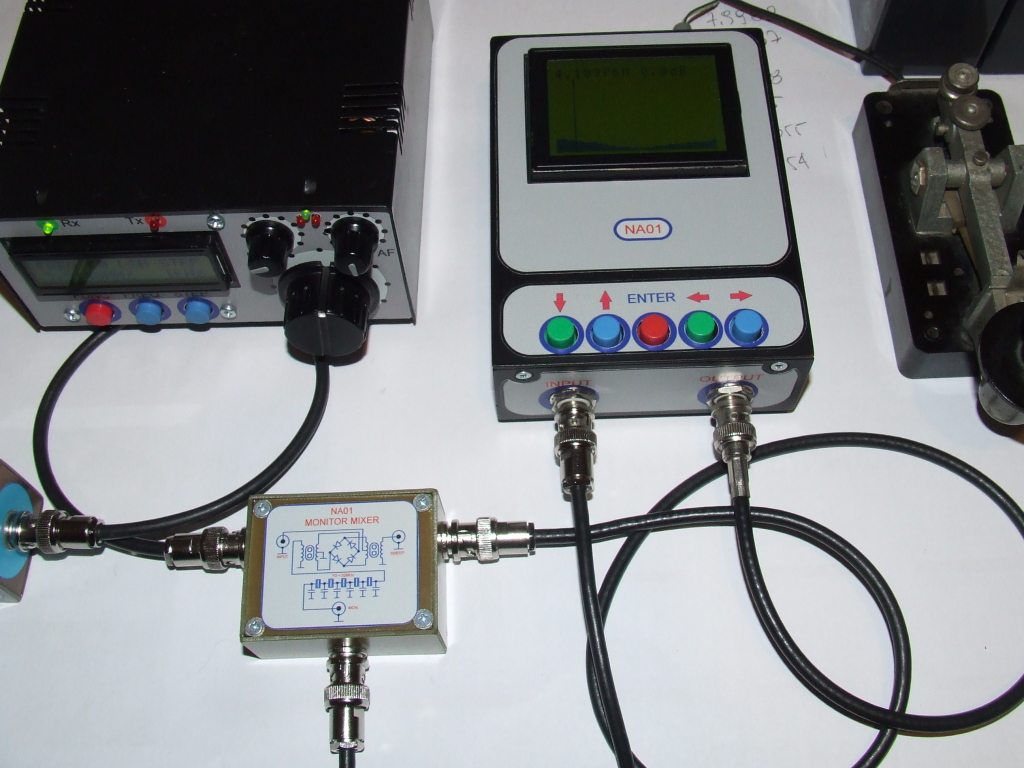

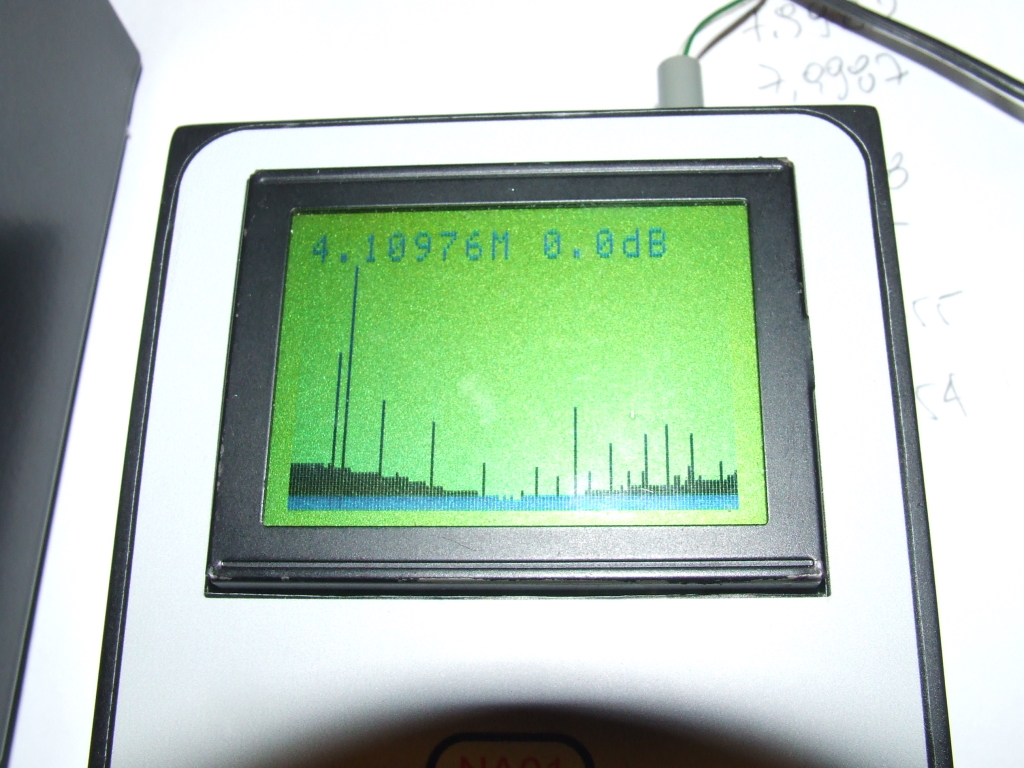

Na kolenym zdjęciu widac układ do pomiaru widma a badany sygnał pochodzi z gniazda monitora sztucznego obciążenia (tu poziom sygnału jest stłumiony w stosunku do mocy w obciążeniu prawie 30dB). Na kolejnym zdjęciu widać widmo przy podniesionym kluczu - wskaźnik częstotliwości jest ustawiony nieco wyżej niż podstawowa częstotliwość pracy nadajnika (ok. 4.11MHz). Ostatnie zdjęcie pokazuje widmo nadajnika w paśmie prawie do 30MHz. Pierwszy prążek to sygnał podstawowy (3.513MHz), kolejny to druga harmoniczna na 7MHz (poziom ponad -20dB), dalej trzecia na ok. 10.5MHz a las prążków w prawej części ekranu wymaga dokładniejszej analizy ;-)
L.J.
