Filtr kwarcowy TQF1-04 - SP7CLB - 05-02-2017 6:41

Witam..
Poszukuję danych (impedancja dopasowania, szerokość pasma przenoszenia, współczynnik ∆f-6dB/∆f-60 lub -40dB) filtru kwarcowego TQF1-04 1.398.45 firmy TELE QUARZ. W internecie i innych dostępnych źródłach nie mogę odnaleźć informacji.
Pozdrawiam..
Krzys'
Radom


RE: Filtr kwarcowy TQF1-04 - SP3SUZ - 23-02-2017 20:48

witam. Podejrzewam że to jest 1398,4 kHz. Podeślij mi zdjęcie filtra bo być może jest to morski na LSB, pracujący z pilotem 1400 kHz. Ja mam ostatnio sporo do czynienia z tymi filtrami. Poza tym napisz lub zrób zdjęcie metki fabrycznej filtra. Mam jakiś katalog to popatrzę i dam Ci znać. Smile


RE: Filtr kwarcowy TQF1-04 - SP7CLB - 24-02-2017 5:59

WITAM...
...i serdecznie dziękuję za odpowiedź. Już prawie straciłem nadzieję że kto odpowie. To jest bardzo zabytkowa i szlachetna rzecz z lat 80-tych ubiegłego wieku o pięknej charakterystyce. Chcę na nim zrobić transceiver 1,6-30MHz z pojedynczą przemianą
i 29-ma filtrami pasmowymi co 1MHz. Roboty na 2 lata Smile.
Pomiary H.M. przyrządem NWT traktuję jednakowoż z przymrużeniem oka i dlatego poszukuję danych katalogowych.

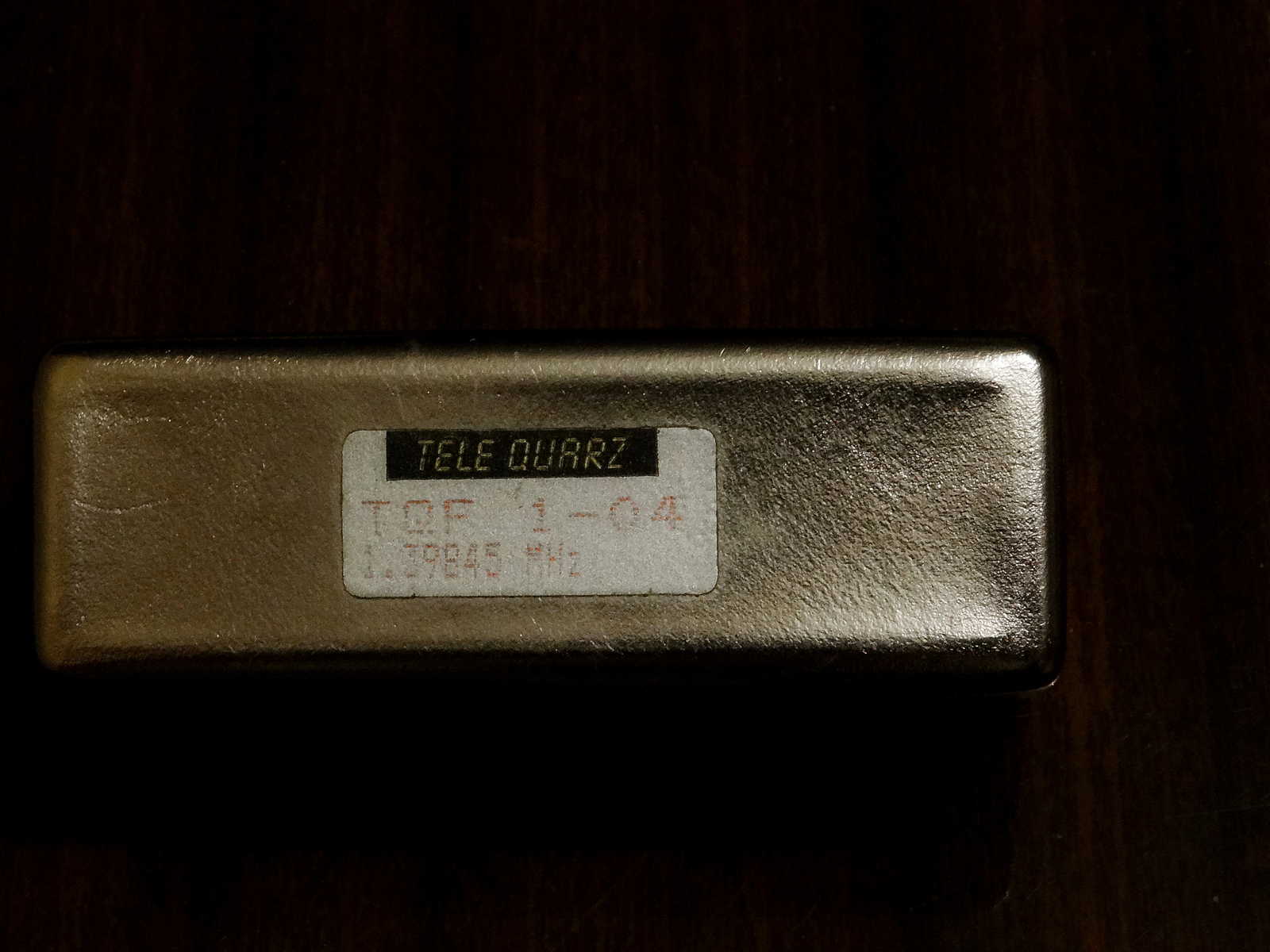

Załączam fotkę.
Pozdrawiam..
Krzys'
Radom
[attachment=12348]


RE: Filtr kwarcowy TQF1-04 - SP3SUZ - 26-02-2017 13:08

Tak. Jest tak jak mówię, to jest morska pośrednia na LSB do pilota 1400 kHz. Tylko te radia miały tak obliczoną przemianę żeby formować LSB a odwracać później na USB. Bo standardem w rodzinie urządzeń typu SCANTI była pierwsza pośrednia 38 MHz a druga 1400 kHz. Potem wszyscy producenci na to przeszli stąd tyle tych filtrów na tę pośrednią. Teraz były dwie częstotliwości przemiany 1400 kHz plus 39,4 MHz i wtedy USB była formowana na USB a jak odbiornik był "zdrowy" miał 36,6 MHz plus 1400 kHz daje to 38 MHz tylko USB jest na LSB a LSB na USB. Czyli odwrotnie. Wsadź do jakiegoś generatora kwarc 1400 kHz a do pośredniej ten filtr na 3,5 lub 7 MHz zobaczysz jak to tnie!


RE: Filtr kwarcowy TQF1-04 - SP7CLB - 26-02-2017 19:48

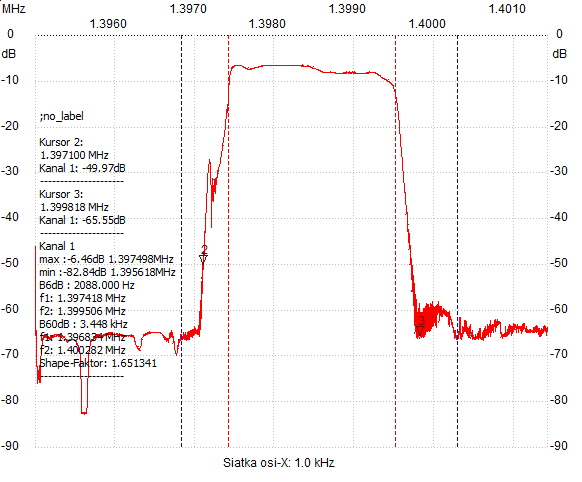

Ja niedbale drucikami połączyłem dwa takie filtry w szereg i dostałem charakterystykę jak poniżej. Shape factor 6/60dB - 1.65. Po starannym montażu z pewnością będzie jeszcze lepiej (przewiduję ok. 1.4), bo ten garb po prawej stronie jeszcze pójdzie w dół po dobrym zaekranowaniu..
Mają też tę zaletę że prawdopodobnie Rwej=Rwyj=50om.
Dla pewności szukam danych katalogowych, ale że to zabytek z ub. wieku- to chyba nie znajdę. W zastosowaniu do pełnego pokrycia KF będzie wymagał filtrów co 1MHz
i by dorównać standardom - tłumienie lustrzanki >110dB +/-1.8MHz od końców P.P.
czyli filtry min. 7 biegunowe. Fabryka by się w to nie bawiła, ale ja się bawię Smile.
[attachment=12374]


RE: Filtr kwarcowy TQF1-04 - SP3SUZ - 28-02-2017 19:26

Czyli tak jak mówiłem LSB na pilota 1400 kHz.
