Opakowania Al pod urządzenia HM - SQ4CTK - 09-01-2010 0:02
Witam
Przez przypadek wpadłem na ciekawą ofertę profesjonalnych opakowań :
http://www.soselectronic.pl/?str=365
Sklep jest zapewne znany kolegom
Ps. Nie wiem czy w dobrym dziale umieściłem informacje ;?
RE: Opakowania Al pod urządzenia HM - SP8BAI - 09-01-2010 11:52
Stronę już dodałem do ulubionych w folderze "sklepy internetowe"
tnxWidziałem też stronę z obudowami AL do ekranowania płytek PCB, podobne do tych jakie sprzedaje pewna pani (której nie polecam) na aledro.... Stona ta gdzieś mi się zapodziała
Do tej pory obudowy ekranujące wewnętrzne robię z ceownika AL, tnąc na wymiar i dospawując boki z blachy AL. (spawanie domowym sposobem palnikiem na propan
).73 de Jacek
RE: Opakowania Al pod urządzenia HM - 3Z6AEF - 09-01-2010 15:18
Jacku,
czy te moduły ekranujące w analizatorze widma wykonywałeś tą metodą?
Proszę, napisz coś więcej na ten temat.
Możesz pokazać jakieś foto? (bo te w ŚR są mało szczegółowe
)
RE: Opakowania Al pod urządzenia HM - SQ5NPW - 10-01-2010 0:33
Obudowy kanadyjskiego Hammond'a są również w f-mie Semicon:
http://www.semicon.com.pl/sklep/?id_category=21
w sklepie internetowym oraz w sklepach w Warszawie.
Można je również zobaczyć na stronach Hammond'a:
http://www.hammondmfg.com/scpg.htm
Moim zdaniem te obudowy mają same zalety i tylko jedną wadę -
cenę!
Pozdrawiam!
RE: Opakowania Al pod urządzenia HM - SP8BAI - 10-01-2010 15:47
(09-01-2010 15:18)3z6aef napisał(a): Jacku,
czy te moduły ekranujące w analizatorze widma wykonywałeś tą metodą?
Proszę, napisz coś więcej na ten temat.
Możesz pokazać jakieś foto? (bo te w ŚR są mało szczegółowe
Tak, te moduły są wykonane właśnie taką metodą. Do "ŚR" wysłałem trochę zdjęć, ale obcięli do wydruku, pewnie z oszczędności miejsca na inne artykuły.
Na alledrogo sprzedają coś takiego jak AlumWeld - takie druty fi 3mm. Opis jak spawać jest dołączony do opakowania. Dołączam zdjęcie mojego zestawu spawalniczego
Na płytce szamotowej to robię.I zdjęcie jednego modułu, wzmacniacza logarytmicznego, płytka już w opakowaniu. Na wierzchu elementy przewlekane, pod spodem płytki elementy SMD. Jak widać, boczne ścianki sa cieńsze, dospawane, w grubszych ceownika powiercone i nagwintowane są otwory do przykręcenia pokrywy pudełka. Do bocznych ścianek przymocowane sa kondensatory przepustowe za pomocą blachy kupalowej, (z jednej strony miedź, z drugiej aluminium, żeby nie korodowało). Kond. przepustowe miałem z kołnierzem do lutowania, dlatego takie rozwiązanie.
pzdr. Jacek
[attachment=534][attachment=533]
RE: Opakowania Al pod urządzenia HM - SP2QCA - 11-01-2010 11:03
(09-01-2010 11:52)SP8BAI napisał(a): ...
Do tej pory obudowy ekranujące wewnętrzne robię z ceownika AL, tnąc na wymiar i dospawując boki z blachy AL. (spawanie domowym sposobem palnikiem na propan
73 de Jacek
czesc,
Super pomysl ! Nawet nie pomyslalem ze tak mozna
Czy ta spoina daje sie latwo obrabiac, malowac?Gdybym zamiast tej blachy kupalowej (nawet nie znalem takiej - gdzie to mozna kupic ? ) zastosowal laminat , to styk miedzi z aluminium
bedzie korodowac???
pozdrowienia
Artur
pozdrowienia
Artur sp2qca
RE: Opakowania Al pod urządzenia HM - SP8BAI - 11-01-2010 19:24
Hi,
Spoinę można obrabiać mechanicznie na wszelkie sposoby, malować również. Kolor po spawaniu ma taki sam jak Al.
Laminat: strona laminatu do blachy aluminiowej, a miedź na zewnątrz, wówczas nie będzie nic korodowało, bo nie będzie styku miedź-aluminium. Oba te materiały mają różne i to dość znaczne różnice potencjałów.
73 de Jacek
RE: Opakowania Al pod urządzenia HM - SP5FCI - 12-01-2010 11:55
Witam
na jakieś mniejsze płytki mozna pokusić się o coś takiego
http://www.profmetkol.pl/str1i/162.php?list[to_id]=8622
http://www.alfun.cz/pl/hlinik-tp-obdelnikove-profily.html
http://www.metallexpres.eu/oferta/82/profile_aluminiowe_kwadratowe.html
http://www.metallexpres.eu/oferta/83/profile_aluminiowe_prostokatne.html
trzeba się przejść do zakładu produkującego stolarkę aluminiową, i zawsze za jakieś grosze można sobie wybrać odpady z ich produkcji,
co do blachy kupalowej to jest ciężko dostępna jako arkusz czy też jakieś paski
a dodatkowa droga , nieduży arkusz to kilkaset złotych
Pozdrawiam Piotr SP5FCI
RE: Opakowania Al pod urządzenia HM - 3Z6AEF - 26-01-2010 14:25
(10-01-2010 15:47)SP8BAI napisał(a): [...] Na alledrogo sprzedają coś takiego jak AlumWeld - takie druty fi 3mm. Opis jak spawać jest dołączony do opakowania. [...]
No, musiałem spróbować!

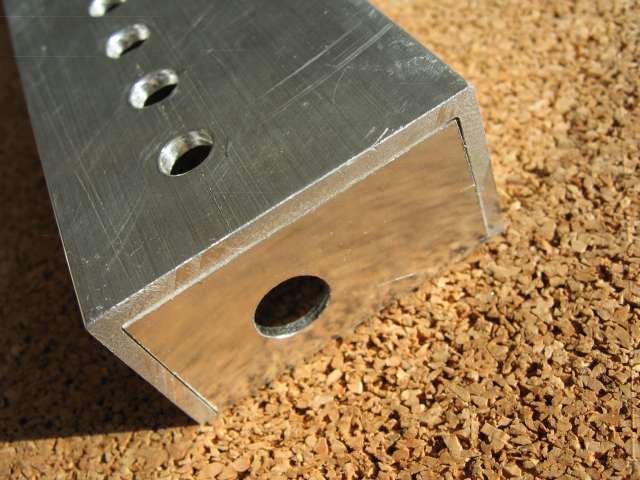

Efekt na załączonych obrazkach:"Spaw" całkiem niezły, jak na pierwszy raz...
[attachment=786]

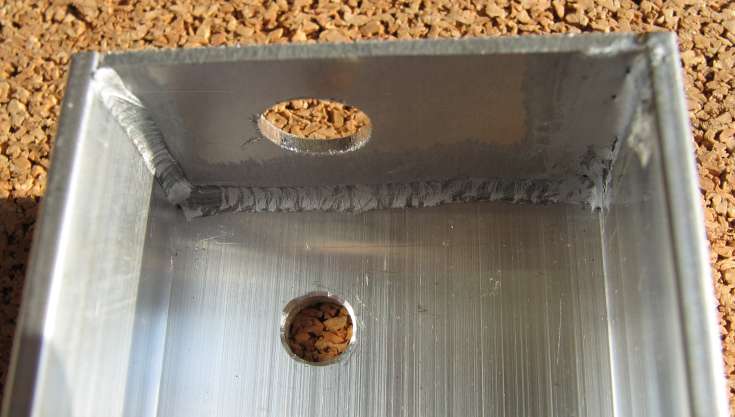

... i z drugiej strony:
[attachment=787]
Użyłem podobnego sprzętu, jak Jacek - te ręczne palniki nie są zbyt profesjonalne,
i trzeba dosyć długo rozgrzewać materiał (do minuty), ale efekt jest OK.
Jacek - dzięki!
(To ma być obudowa do tłumika pomiarowego
)
RE: Opakowania Al pod urządzenia HM - SP8BAI - 26-01-2010 19:44
(26-01-2010 14:25)3z6aef napisał(a):(10-01-2010 15:47)SP8BAI napisał(a):
No, musiałem spróbować!
"Spaw" całkiem niezły, jak na pierwszy raz...
(To ma być obudowa do tłumika pomiarowego
No i jak fabryka
Ja po zakupie AlumWeld próbowałem jeszcze nie mając palnika, na kuchence gazowej
też wyszło, co prawda trochę się poparzyłem a i żona miała pretensje że okupuję kuchnię i coś śmierdzi
73 de Jacek
