Gdzie można się zaopatrzyć w takie płytki?
Swoją drogą jaka jest różnica w stosunku do oryginalnego Bartka? Bo te przeróbki jednak średnio mnie przekonują...
- Mamy ARW, ale przecież Bartek też ją miał - w formie dodatkowej płytki z UL1111N.
- Lepszy PA - to fakt. Ale czy różnica w działaniu jest widoczna?
- Nie jestem przekonany czy lm386 jest lepszym wzmacniaczem głośnikowym od UL149x.
- Najdziwniejsze jest dla mnie wykorzystanie MC3362P w roli tylko i wyłącznie VFO. Przecież ten scalak zawiera kompletny tor odbiornika, z podwójną przemianą częstotliwości. Dlaczego nie wykorzystać tych mieszaczy, upierając się na pozostawieniu UL1242?

Nie wiem czy lepszym pomysłem nie byłoby bardziej subtelne unowocześnienie "Bartka". Wystarczyłoby delikatnie przeprojektować płytkę z myślą o współcześnie stosowanych elementach. Na samych kondensatorach i rezystorach można by zaoszczędzić sporo miejsca. Do tego doliczmy cewki na Amidonach w filtrach pasmowych, dużo mniejsze przekaźniki, scalony stabilizator przed BFO i VFO, bufory za oscylatorami na FETach i tranzystor z PA w obudowie TO220. Płytka byłaby o wiele mniejsza. nawet po umieszczeniu na niej obwodu ARW. No i można by od razu dać ścieżki pod filtr drabinkowy.

Ktoś odpowiednio biegły w obsłudze programów do projektowania PCB byłby w stanie skusić się na wykonanie takiej przeróbki?

Dwie płytki nabyłem na Allegro, ale już dość dawno. Faktem jest że scalak MC jest tylko do VFO. Cena tego scalaka 7zł nie jest chyba powalająca. Zrobiłem ten TRX z ciekawości. Jest to trochę nowocześniejsza wersja Bartka. Działa dobrze jak na radio z lat 80-tych.
Jednak porównując tą konstrukcję np. z Taurusem, gdzie jako motor zastosowano LM612, to Kacper jest o klasę gorszym radiem. UL1242, to już staroć. Jednak ciekawiła mnie ta prostota układu.

(28-11-2010 16:12)sp6ouj napisał(a):  Dwie płytki nabyłem na Allegro, ale już dość dawno. Faktem jest że scalak MC jest tylko do VFO. Cena tego scalaka 7zł nie jest chyba powalająca.

Nie chodziło mi o cenę. Dziwi mnie fakt, iż użyto MC3362P tylko i wyłącznie w roli VFO, chociaż posiada on w swojej roli także mieszacze i wzmacniacze. W tym kontekście trochę dziwi stosowanie UL1242 - jakby "na siłę", żeby projekt przypominał Bartka. Ma to jakieś uzasadnienie techniczne? Nie wiem, może mieszacze MC3362P nie nadają się do przełączania między pracą w RX a TX?

Kontynuację Bartka widziałbym raczej w takiej formie, jak opisana powyżej.

Na to Ci nie odpowiem. Kacper, to Bartek inaczej. Pewnie autorowi chodziło o lekką modyfikację zachowując pośrednią w starym stylu?
Te pytania trzeba by zadać autorowi, którego niestety nie znam. Może Piotr SP9LVZ będzie znał autora, bo jego znak pojawia się na stronie TRXa.

(28-11-2010 16:40)sp6ouj napisał(a):  Na to Ci nie odpowiem. Kacper, to Bartek inaczej. Pewnie autorowi chodziło o lekką modyfikację zachowując pośrednią w starym stylu?

To też mi przyszło do głowy. Tylko tutaj też pojawia się pytanie, dlaczego w takim wypadku zdecydowano się zastosować MC3362P, wykorzystując tylko mały procent jego struktury? Przecież są inne sposoby na uzyskanie stabilnego VFO, lepszego od tego z oryginalnego Bartka.

Tylko gdzie do tego ściśle tajnego radia profesjonalną płytkę kupić.
Nie każdy potrzebuje bardziej wyrafinowane urządzenie - a to ma -jak widać - tą zaletę że działa i to w obie strony.
W dostępnych kitach AVT rzecz nie spotykana.
Autor opracowania przerwał opis niczym hejnalista z Krakowa wrażą strzałą ugodzony..
Wiadomo że Kacper, wiadomo że na cześć syna, wiadomo dalej że nic nie wiadomo.
Może po Urzędach Stanu Cywilnego trzeba zacząć szukać ?

Pozdrawiam wszystkich w nowym 2011 roku.
Heniek-SP7KH

Nie wiem Kto jest autorem pomysłu. Ja zrobiłem 2 takie TRXy. PCB kupiłem na Allegro. Kiedyś zbierano zamówienia i sprzedano kilkanaście szt. Od tego czasu cicho w tym temacie. Polecam jednak zrobienie Taurusa na 80m, mam wrażenie że w porównaniu z Kacprem lepiej działa.

HNY 20111

73! Arek sp6ouj

A może Jaki "Dobry Człowiek" ma jeszcze zachomikowaną jakąś płytkę ?.
Obudowa z głośnikiem od FM-3xxx odłogiem ci u mnie leży i wypełnienie jakoweś aż się prosi.
Na "warsztacie" prawie ukończony TRx-2008 czeka tylko na zamówiony filtr drabinkowy i zestrojenie.
Oczywiście o dorobieniu wzmacniacza mocy nie wspomnę.
Ale płytka ci malutka 9x10 cm i w radmorowskiej obudowie trudna by była do odszukania - bardziej do FT-315 pasuje i tam też docelowo będzie mieszkała.

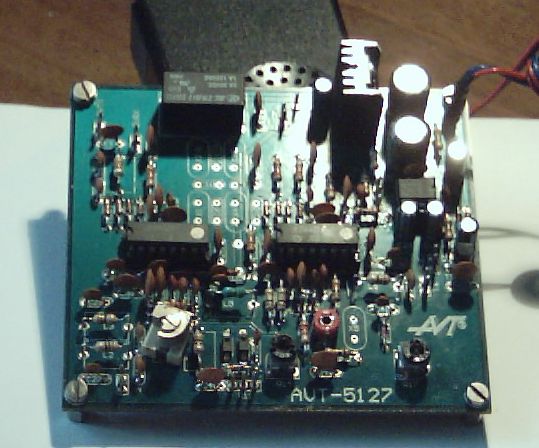

Na fotce poniżej (za jakość przepraszam) onen wynalazek AVT.

Witam - posiadam na zbyciu płytkę PCB nabytą na Allegro . Chroniczny brak czasu oraz trudności w nabyciu Amidonów - skutecznie zniechęciły mnie do tego projektu .

Chętnie ją przygarnę - płytkę oczywiście.
Powiedz tylko jakie koszt aby w grę wchodziły.
Mój majl to: sp7kh@o2.pl.

Heniek
