Jednym z najczęściej używanych przez krótkofalowców mierników jest miernik współczynnika fali stojącej. Istnieje wiele ciekawych konstrukcji dość łatwych do wykonania w warunkach domowych.
Proponujemy dyskusje i wymianę doświadczeń na temat tych mierników oraz wszelkich zagadnień związanych z techniką pomiaru SWR.

Warto poczytać:
Wideband SWR meter
KD1JV Digital SWR / Power Meter
Kit NorCal Power/SWR
SWR Meter OH2NLT na stronie SP7EWL
SWR Meter OK3OIL na stronie SP7EWL
Reflektometr QRP na stronie SP5JNW

Mostek do pomiaru SWR

Aby uruchomić opcję pomiaru SWR-a w syntezie Oleg-9 musimy dysponować mostkiem pomiarowym. Na początek postanowiłem poeksperymentować z aplikacją na rdzeniu BN43-202 według opisu ze strony KD1JV oraz kit NorCal-a.
KD1JV Digital SWR / Power Meter

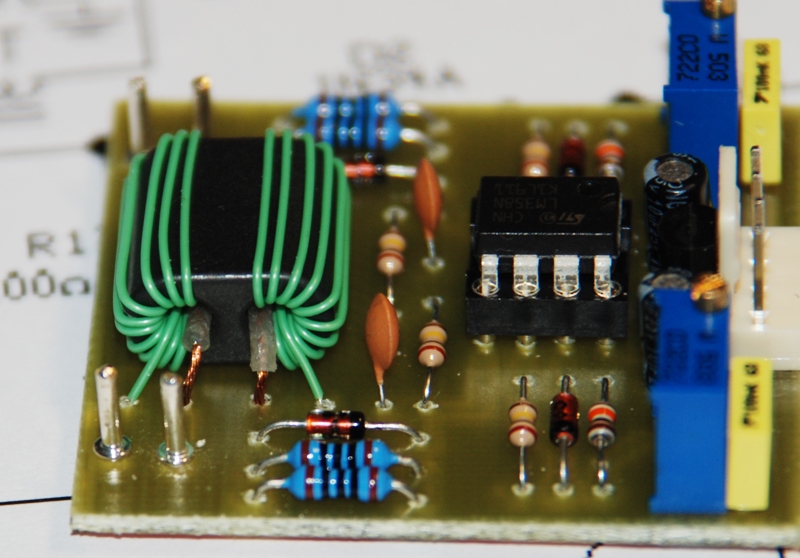

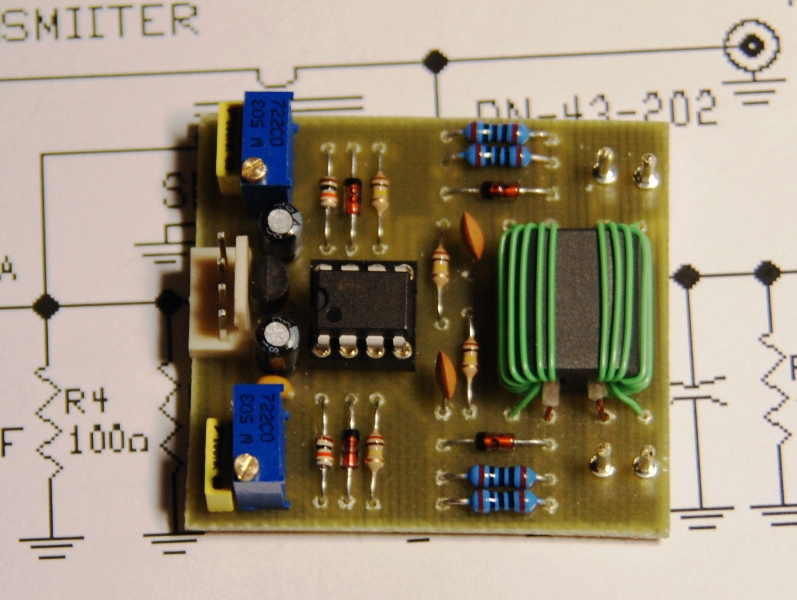

Narysowałem prostą płytkę drukowaną, elementy przewlekane, łatwa do wyprasowania, zachęcam do wykonania i podzielenia się doświadczeniami.

Do testów: wzmacniacz LM358, diody BAT85, uzwojenie 2x10zw. Ilość zwojów zależy od mocy podawanej na mostek, im większa moc tym więcej zw.
Ustawienia PR tak aby dla maksymalnej mocy nie przekroczyć maksymalnego napięcia dla przetwornika A/C. Mostek może pracować z analogowym mikroamperomierzem jako tradycyjny reflektometr.

Czy posiada ktoś może wsad do PIC-a 16F876 w HEX do projektu SWR metra wg. IK3OIL ?

(15-01-2010 1:29)SQ1GC napisał(a):  Czy posiada ktoś może wsad do PIC-a 16F876 w HEX do projektu SWR metra wg. IK3OIL ?

Tak, prosze oto on:

Konstrukcja mostka oraz całego miernika SWR i mocy do 200W na cqham.ru

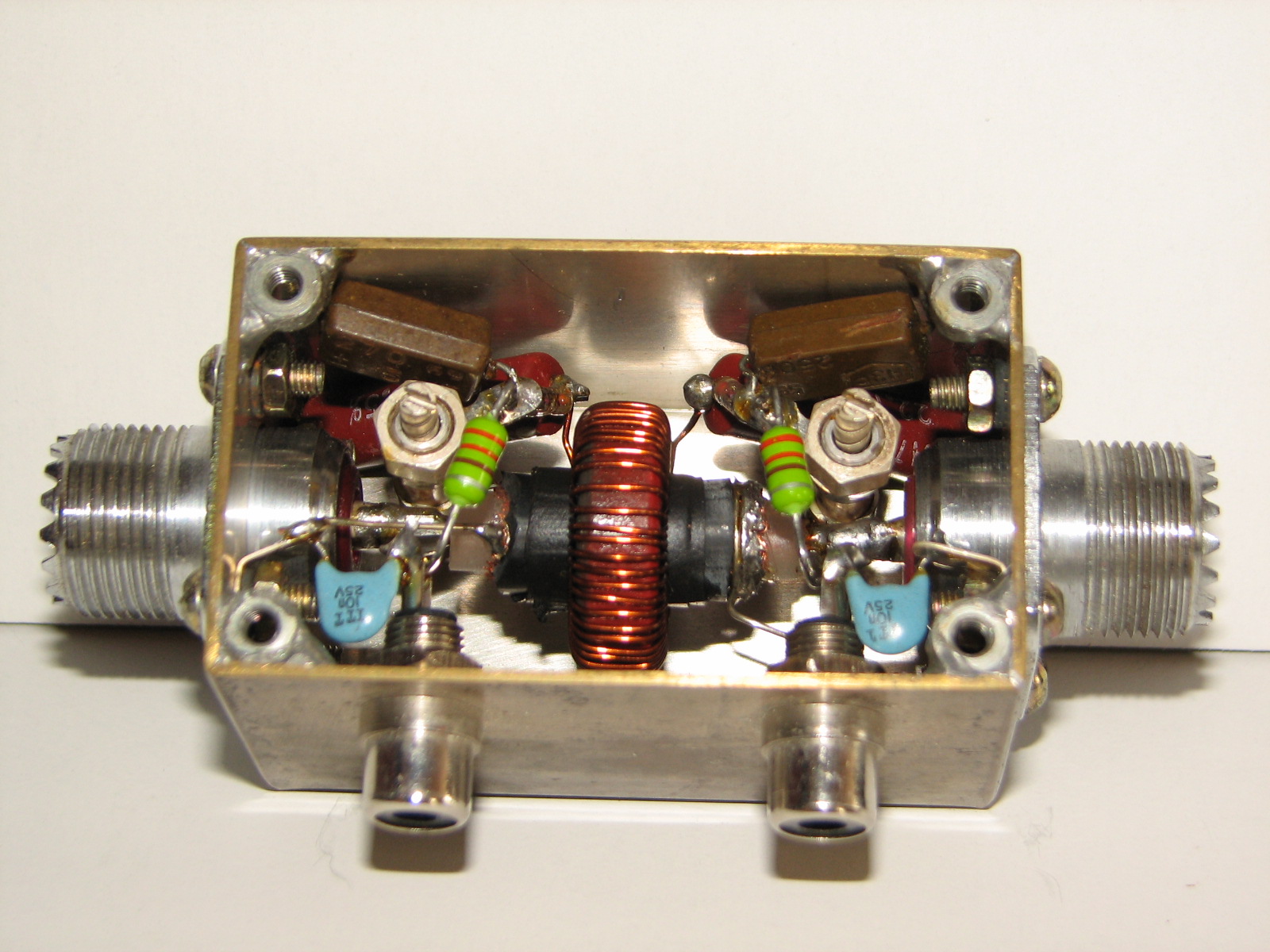

Mostek do 200W

Na spotkaniu OK-QRP w Chrudim (20.03.2010) był prezentowany ciekawy miernik mocy i SWR, którego konstruktorem jest Pavel Zanek OK1DNZ.
W układzie zastosowano:
- sondę pomiarową w konfiguracji tandem match,
- dwa niezależne tory pomiarowe FWD i REF na kostkach AD8362 (szerokopasmowy TruPwr ™ detector)
- oraz 16-bitowy procesor PIC (oprogramowany w BASIC-u).
Możliwe jest też wykorzystanie zewnętrznej sondy pomiarowej z możliwością pomiaru mocy do 2,4 kW, a dzięki wykorzystaniu w torze przełączania przekaźników w.cz. HF3 z AXICOM, pasmo pomiarowe sięga 2 GHz przy dynamice co najmniej 60 dB !
Szczegóły konstrukcji oraz program dla procesora - dostępne u Pavla OK1DNZ (adres na qrz.com) - poniżej kilka fotek urządzenia i jego konstruktora



__________________________________________________​_____________
04.05.2010
Jak się okazuje z dostępnością schematu i kodu wcale nie jest tak "różowo"
Ostatnio wymieniłem kilka maili z Pavlem OK1DNZ - niestety nie jest w stanie udostępnić szczegółowo swojej konstrukcji ponieważ:
- ciągle jeszcze jest testowana/rozbudowywana
- ma umowę z wydawcą QEX, gdzie ma się ukazać artykuł na ten temat

W każdym razie ostatnio dodane zostało:
- sprzętowy "peek-detector" dla lepszego pomiaru sygnałów SSB
- sygnalizacja pomiarów telegrafią (z możliwością wyboru tonu )
- usunięto kilka błędów

W toku są prace nad:
- dodaniem obsługi czujnika temperatury dla zewnętrznego wentylatora - z możliwoscią ustawiania zakresu temperatury
- sprzętową kompensacją błędów odczytu napięcia w funkcji częstotliwości
oraz:
- zaprojektowaniem docelowej płytki drukowanej (do tej pory wszystko jest robione na uniwersalnej PCB)
- przygotowaniem User's Manual

Wtedy dopiero całość będzie mogła być zaprezentowana - najpierw oficjalnie, jako artykuł w QEX.
Jako, że prenumeruję QEX'a więc na pewno nie przeoczę artykułu - jak tylko się ukaże dam
info na sp-hm i zrobię skany dla zainteresowanych

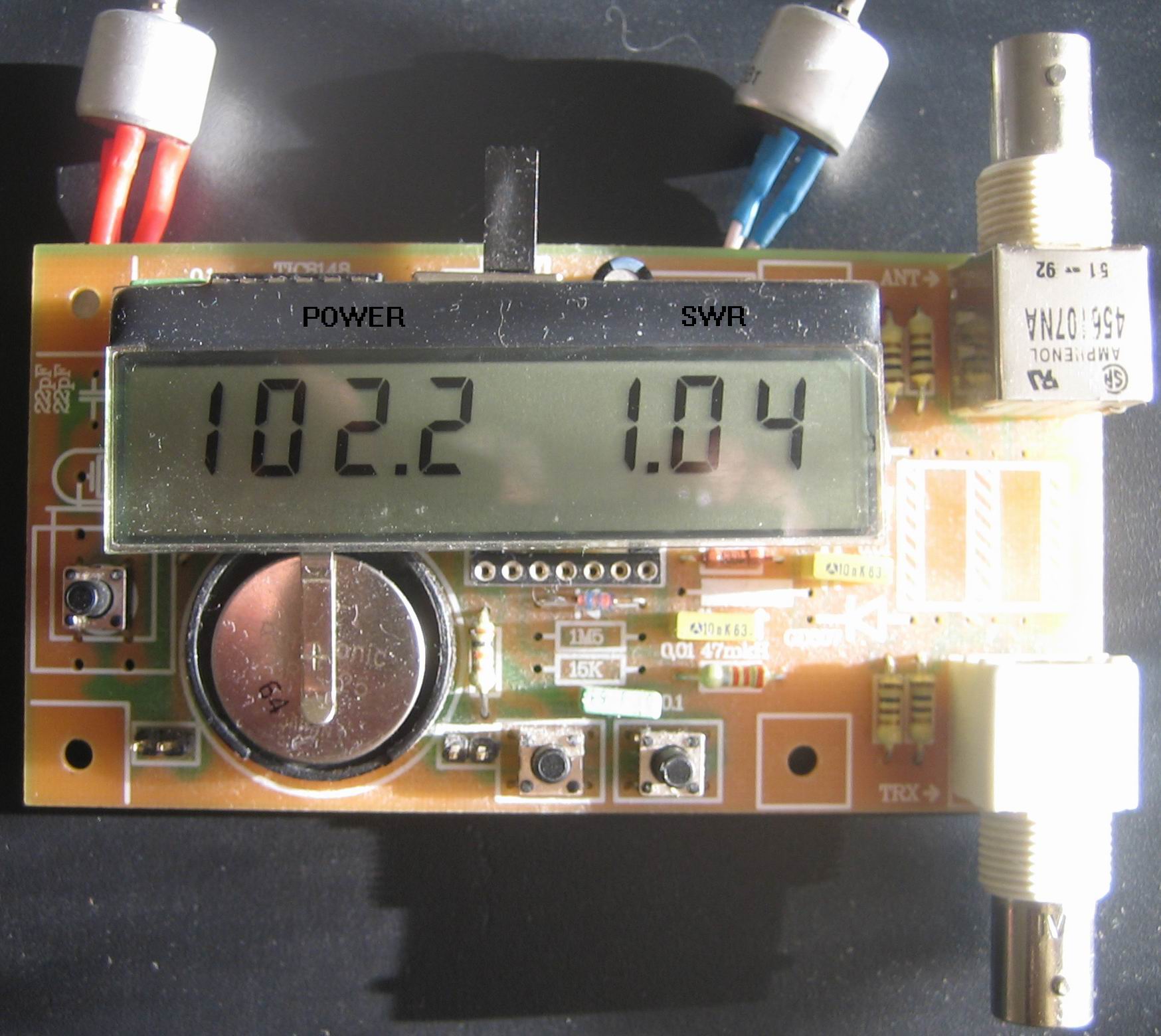

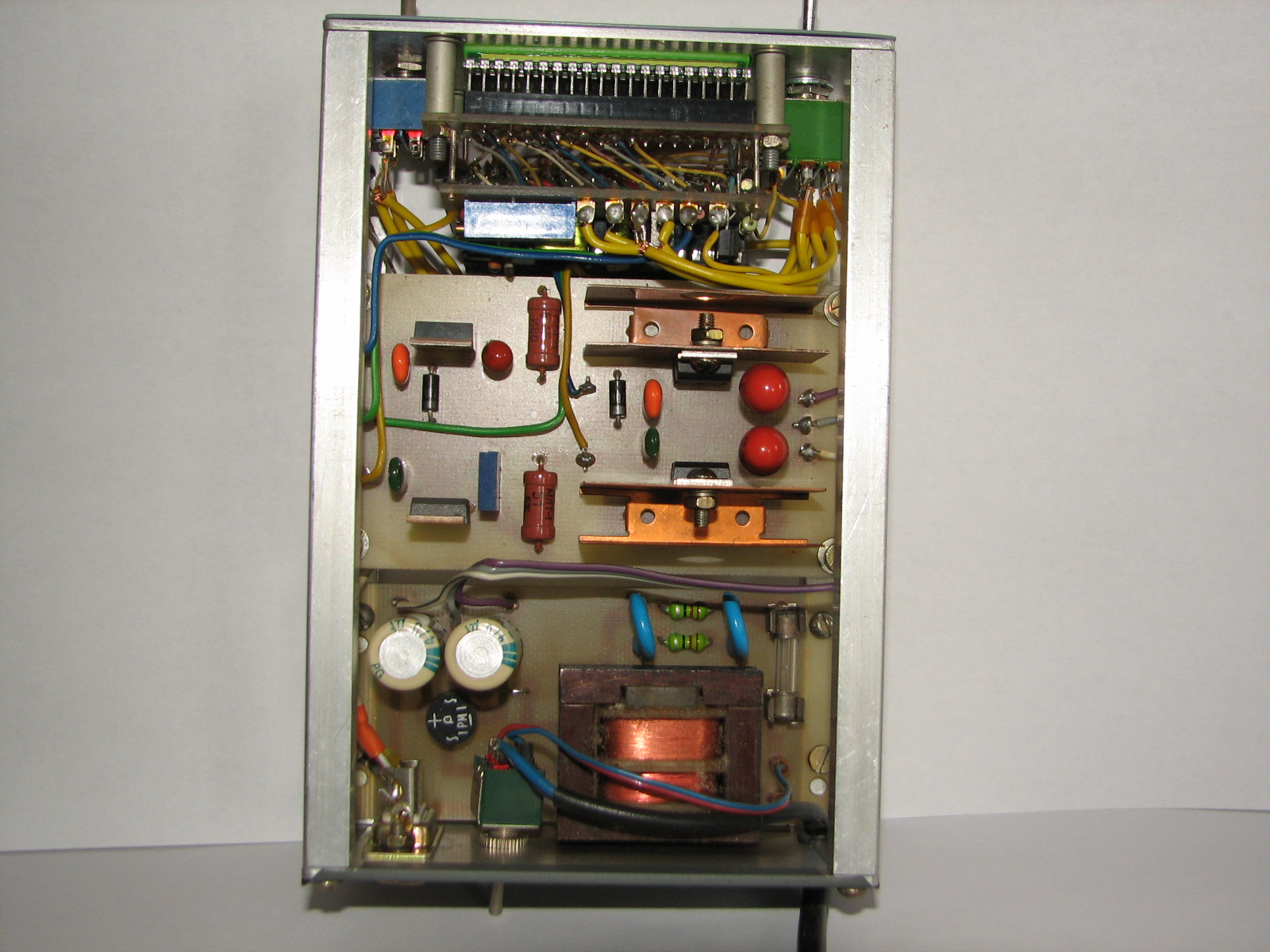

moj SWR meter....
100W i 1K wersji programowe
Dwa voltmetry 20V ( 20V voltmeter i amperomierz 20A)
dwa voltmetry przy PIN4 do masy
( variant z bargrafem SWR )

No to się też dorzucę - rozwiązanie N2PK http://n2pk.com/RLPmtr/RLPmeter.html
Moim zdaniem ciekawe, tym bardziej, że lubię wskazówki.
Na tej samej stronie również słynne swego czasu VNA N2PK
MAc
mrn

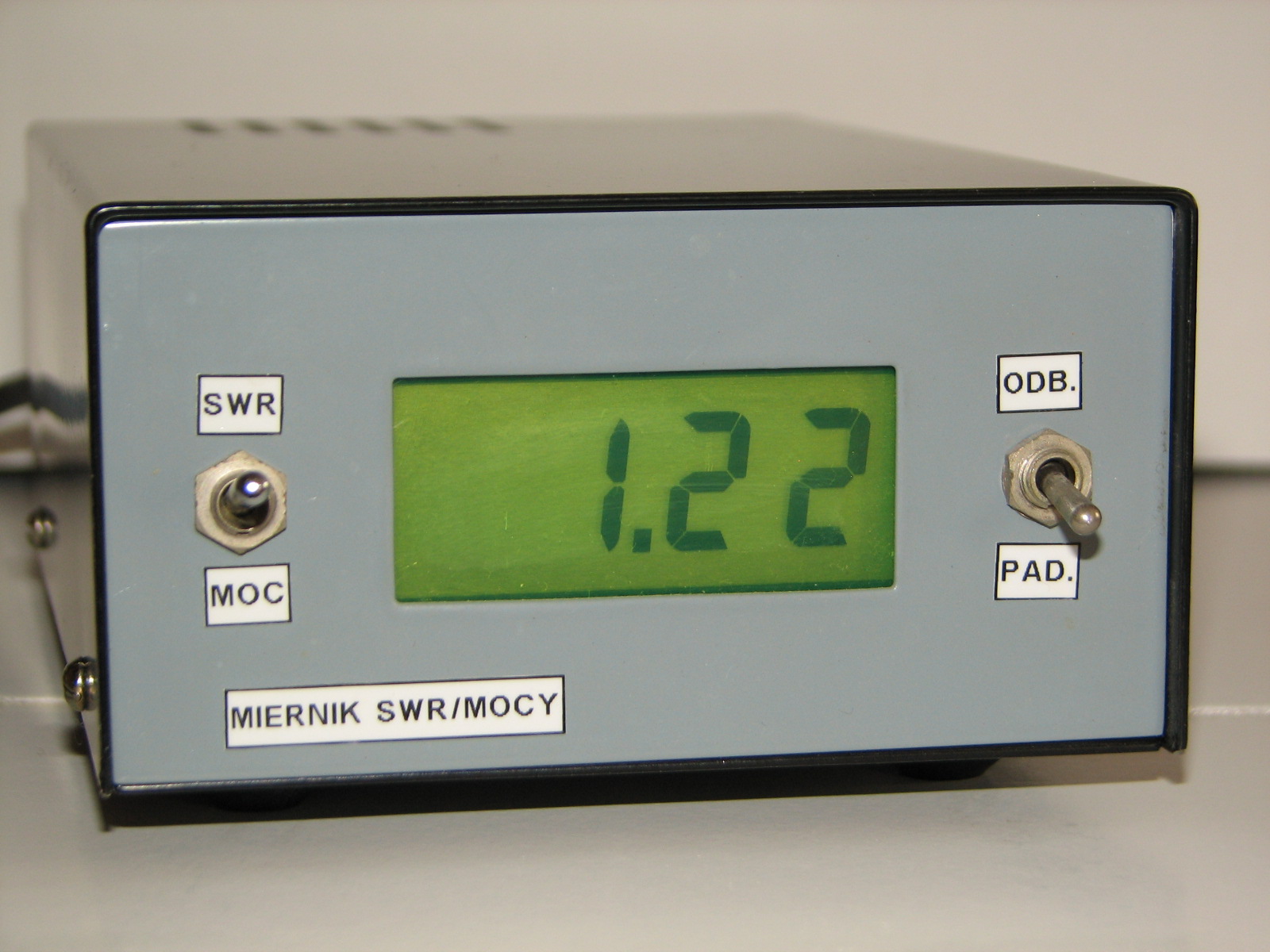

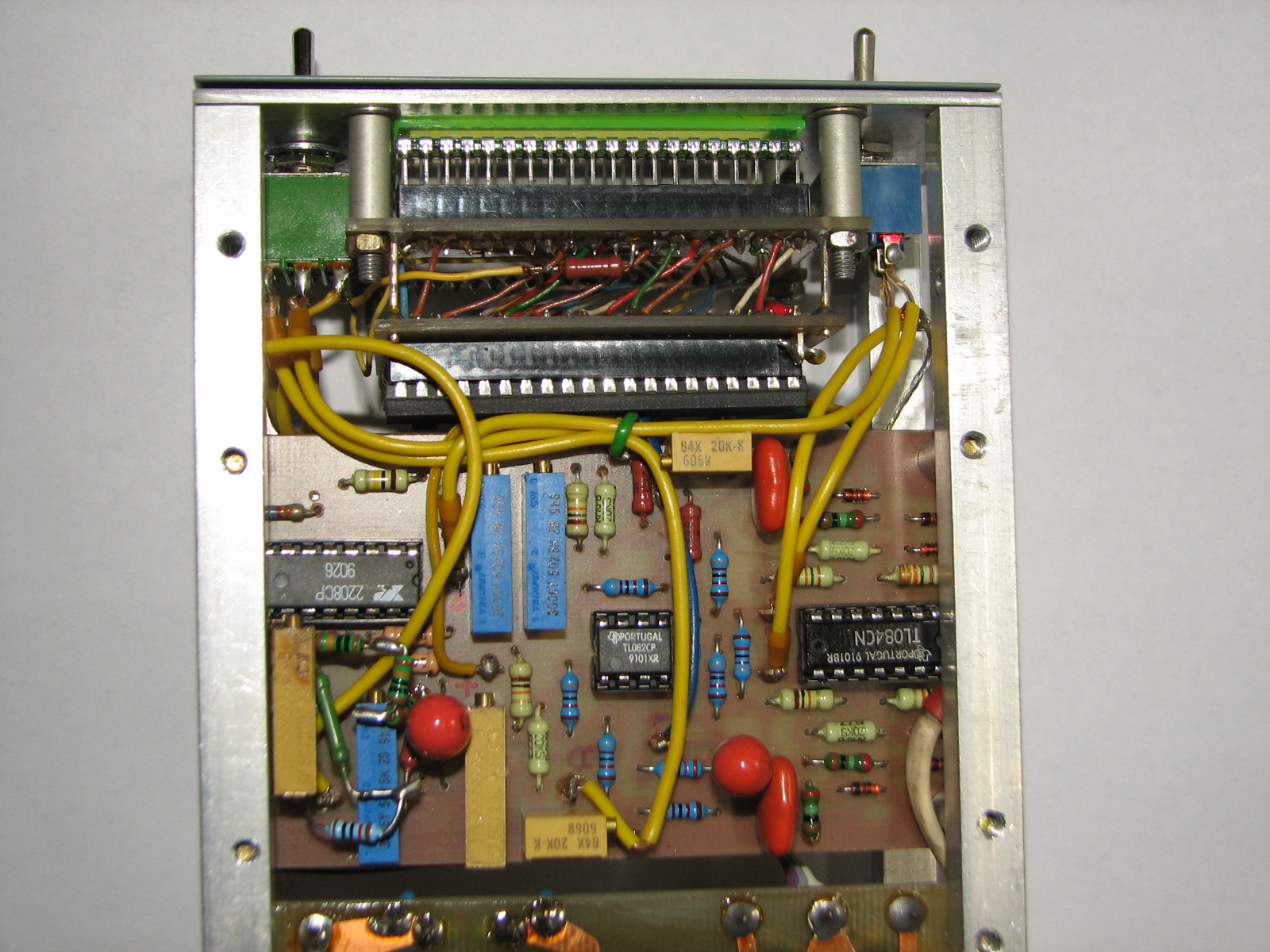

Używam cyfrowego miernika mocy/SWR
, który wykonałem wg.ARRL HB(1988-1991r).
Pracuje poprawnie w zakresie 1,5-60 MHZ
SWR 1,00-19,99
moc 1-1500 W

W związku, z ostatnimi perypetiami odnośnie mojej skrzynki antenowej, zastanawiam się, jak skalibrować taki mierniki.

Mam w skrzynce sztuczne obciążenie 50 om, ale i dla niego podaje SWR na poziomie 1,3÷1,4, a ponieważ są tam PR do regulacji, mam obawy, że nie jest to poprawny wynik.

Czy jest jakiś łatwy i dostępny sposób na kalibrację?
