Witam serdecznie wszystkich. Jakiś czas temu zakupiłem płytę Piligrim z DW_Radio, która wreszcie doczekała się swojej kolejki. Szukałem u siebie w sklepach ( aby nie kupować w sieci ) ciekawej obudowy ale niestety nic nie znalazłem. Napatoczył się wybebeszony FM3041 który posłużył jako dawca obudowy

Roboty może i zaczynam trochę od końca, ale chciałem wiedzieć jak zaplanować dalsze prace.

Układ syntezy jest zrobiony na gotowym module z AD9850 plus powielanie na ICS502 sterowanym procesorem ATmega8 . Próby na stole okazały się bardzo zadowalające w połączeniu z płytką Piligrim. Soft to bardzo zmodyfikowany wsad Ryśka SQ9MDD , który i tak jeszcze jest zmieniany. Zdjęcia z syntezy zamieszczę wkrótce.

A tak oto wygląda początek prac przy Piligrim.



Nie ma jeszcze gałek, bo wymiary na nie wyszły mi trochę "nie takie" tak więc będę musiał sobie je sam zrobić na tokarce w pracy.

W pierwszej kolejności odbędzie się montaż filtrów BFP a dopiero następnie pójdę w kierunku nadajnika.

Planuję w mikrofonie umieścić klawisze do zmiany kroku przestrajania oraz dwa do przestrajania, dlatego jest zamontowane gniazdo 8 pin.

Otrzymałem komplet rdzeni Amidon z serii T50 . Filtr BPF będzie dwuobwodowy wykonany wg. obliczeń ( projektu) z strony http://www.kitsandparts.com/bpf2.php . Odnośnie filtru LPF mam pytanie do kolegów. Jaką moc potrafi przenieść rdzeń z serii T50 ? Myślę o wykonaniu stopnia końcowego o mocy około 10W . Chciałbym właśnie użyć te rdzenie w LPF. Mam dokładnie takie: T50-1 , T50-2 , T50-6 ( z powodu braku T50-10 na pasmo 10m będą użyte T50-6 ) . Dziękuje za wszelkie wskazówki

Zdaje mi się że Ring Core kalkulator miał opcję wyliczania przenoszonej mocy, ale podaję z pamięci i mogę się mylić.
Rozmiar T50-x ma ok 12,5 mm i to chyba za mało na 10W.
Proponuję rozmiar T86 lub większy.
Wersja awaryjna: możesz skleić 3 rdzenie (im ściślej tym lepiej) - wtedy strumień się rozłoży na 3 i może wtedy wytrzymają 10W.

73! Artur sp2cqa

(15-05-2013 14:34)SP2QCA napisał(a):  Rozmiar T50-x ma ok 12,5 mm i to chyba za mało na 10W.
Proponuję rozmiar T86 lub większy.

Koledzy, może warto na tym forum przyjąć taką zasadę że jak czegoś nie wiemy to nie udzielamy porad innym Kolegom wprowadzając ich tym samym w tzw. "maliny" i niepotrzebne koszty.

Moc 10W przeniesie rdzeń o wymiarze T37. Rdzeń T50 spokojnie przeniesie moc do 30...50W. W 100 watowym K2 zastosowano rdzenie T50 i nie słyszałem o reklamacjach z tego powodu. Ja przy takiej mocy dałbym T68. Na rdzeniach T80 pracują LPF do Picastara przy PA 150W.
Za T50 płacimy 1,5zł a za T80 prawie 4zł. Nie znam rdzenia o rozmiarze T86, co to takiego ???

Rdzeń T50 jest wiec bardzo uniwersalny, możemy go stosować w BPF-ach oraz LPF-ach do kilkudziesięciu watów.

Kiedyś naprawiałem radio fabryczne w którym zastosowano rdzenie T50 dla mocy 100W. Sam wykonywałem filtry na tych rdzeniach do Antków i Antosiów na moc 30W i podczas pracy i były tylko lekko cieplejsze od ręki.

Cały sekret możliwości zastosowania małych rdzeni przy tak dużej mocy tkwi w małej dobroci obwodów w filtrach LPF. Typowo wynosi ona około 5 albo jeszcze mniej, więc nie ma wtedy dużych rezonansowych przepięć ani prądów. Taki sam rdzeń zastosowany w filtrze BPF nie wyrobi już przy mocy mniejszej od jednego wata, ponieważ rdzeń pracuje wtedy w ostrym rezonansie przy dobroci około 150. W takiej dopiero sytuacji w samym rdzeniu musi być gromadzona duża energia, która jest powodem strat. Z tego powodu w skrzynkach antenowych na 100W stosuje się bardzo duże rdzenie - pracują rezonansowo z dużą dobrocią.

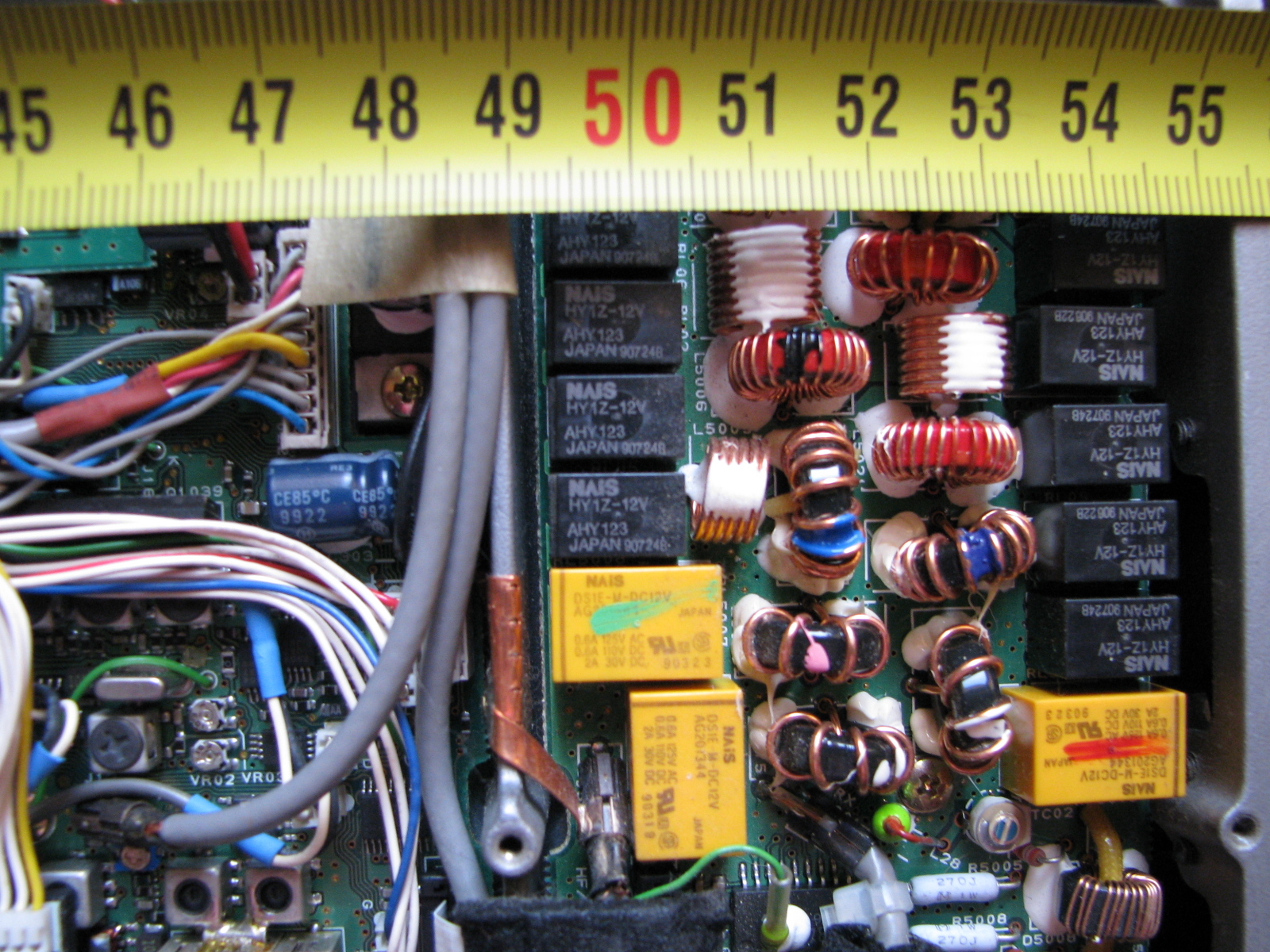

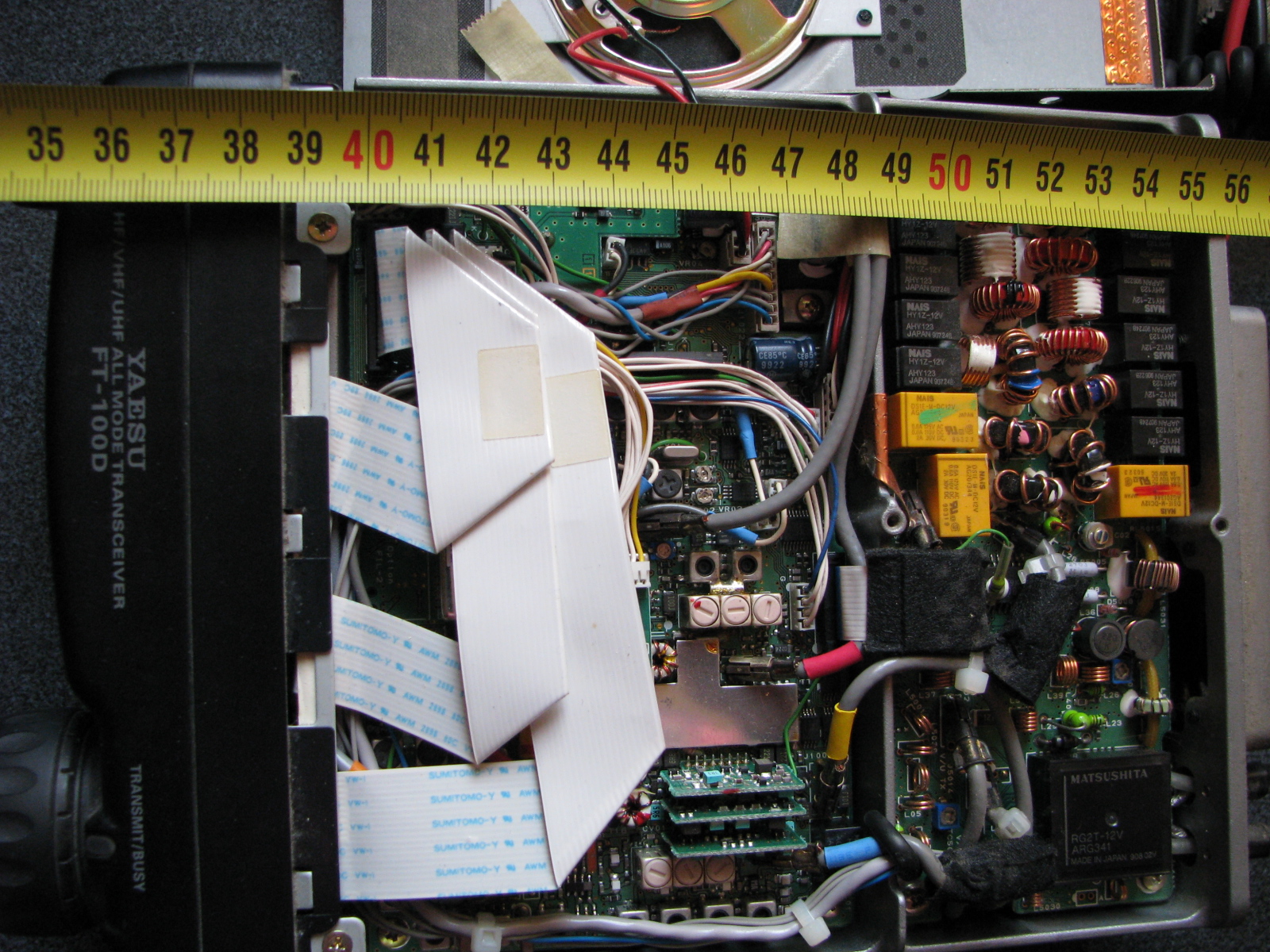

Kolego Arturze. Doradzasz a nie posiadasz wiedzy, bo Tobie się zdaje . Po co to robisz? Aby tylko zaistnieć , tak jak zagłosowałeś przeciw Adminowi. Pamiętasz? Zobacz jak wyglądają filtry LPF w FT100D YAESU. Są nawinięte na rdzeniach ½ cala a TRX posiada moc 100W.

Widzę, że chyba wywołałem prostym pytaniem małą wojnę Ale dziękuję za odpowiedzi Teraz już wiem, że mogę użyć T50 w LPF. W tym tygodniu trochę ciężko z czasem bo druga zmiana ... ale myślę, że w weekend ukończę PCB do BPF i zdołam poskładać ten filtr do końca. Do pomiarów ( kalibracji ) użyję NA-01 produkcji Leszka SP6FRE. Czekam jeszcze na gniazda, wtyki oraz kabel RG316 do połączeń pomiędzy podzespołami. Sam wzmacniacz zostawię sobie na koniec, bo wtedy będę potrzebował pomocy chętnego kolegi z przyrządami aby całkowicie do końca ustawić stopień końcowy nadajnika i ewentualna kalibracja filtrów LPF.

Rdzeni u SQ5IZX kupiłem trochę więcej, bo pierwotnie filtr BPF miał być trój obwodowy na każde pasmo, ale trochę koncepcja się zmieniła. I dlatego mam mały "zapas" tych rdzeni abym mógł je użyć w filtrze LPF.

I jeszcze jedno pytanie. Czy warto stosować kondensatory NPO w filtrach BPF lub LPF ? czy w takim dwu obwodowym filtrze jakim chce wykonać dryf pojemności względem temperatury będzie na tyle duży aby skutecznie obniżyć parametry filtrów ?

Dziękuje kolegom za pomoc

Oraz chciałbym poinformować, że projektów w postaci plików LAY czy PCB nie będzie. Wszelkie płytki wykonuję w tej konstrukcji metodą domową Nie myląc z termo transferem hehe, czyli konkretny pisak i robota idzie Po prostu nie mam drukarki laserowej a licząc czas jaki potrzebuję aby dojechać do miejsca w którym taki wydruk mógłbym otrzymać ( plus koszta ) to prędzej "na kolanie" wykonam to proste PDB jak i do filtrów tak i do już działającej syntezy.

(16-05-2013 0:44)SP6-11003 napisał(a):  I jeszcze jedno pytanie. Czy warto stosować kondensatory NPO w filtrach BPF lub LPF ? czy w takim dwu obwodowym filtrze jakim chce wykonać dryf pojemności względem temperatury będzie na tyle duży aby skutecznie obniżyć parametry filtrów ?

Jak najbardziej warto stosować kondensatory NP0 w filtrach BPF i LPF i to z kilku powodów:
- kondensatory SMD NP0 są wykonane z lepszego materiału, mają mniejszy dryft termiczny, mniejsze zmiany wartości w czasie, mniejsze straty, większą dobroć, wyższą częstotliwość pracy;
- obecnie większość nowych kondensatorów SMD do 1000pF jest produkowana z materiału NP0 a ceny są bardzo podobne do cen zwykłych kondensatorów (5...10gr/szt.), wyjątek stanowią kondensatory wysokonapięciowe;
- wysokonapięciowe kondensatory SMD z materiału NP0 są niestety znacznie droższe (30...80gr - ceny HFO) ale w LPF-ach jest ich zdecydowanie mniej i warto je stosować ze względu na małe straty.

Dziekuje Adam za odpowiedz. Prawie jestem w jednym z sklepow w Opolu to zakupie kondensatory z rodzaju NPO. Milego dnia zycze :-)
