Ja posiadam sonde U722 nr 1525 U max 10 V 20Hz-700Mhz. Czy nadaje sie ons do mierzenia napiec wcz za pomoca miernika cyfrowego uniwersalnego ?
Sonda jest dosc stara i nie wiem czy jeszcze dziala . I tutaj mam drugie pytanie , jak moge ja sprawdzic ? Kiedys dolaczylem do badanego ukladu i poszdl dym z jednego opornika na badanej plytce. Podlaczylem do miernika czestotliwosci MC56 aby dokonac pomiaru.

Można nią mierzyć. O ile jest sprawna.
Wskazane porównać pomiar z wzorcowym przyrządem.

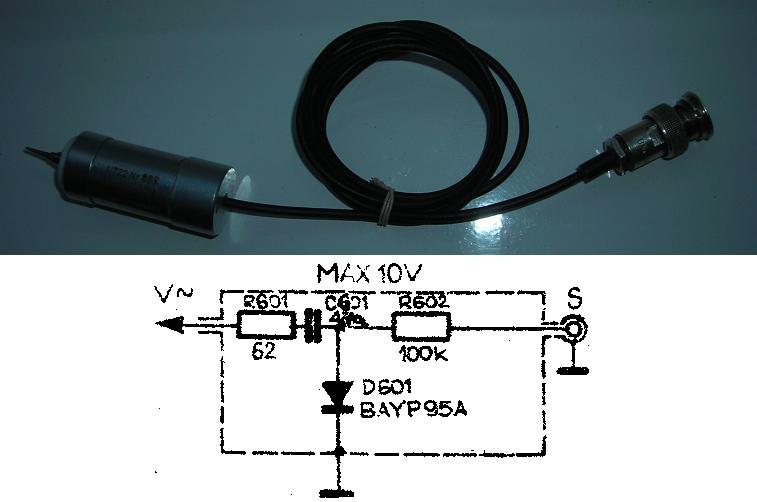

[attachment=9811]

Witam

Mozesz napisac jaka pojemnosc ma kondensator , niezbyt dobrze to widac na schemacie

Pozdrawiam

Rzedu nF

Wydaje sie ze to 47 ale nie wiadomo co , piko , nano .

Pozdrawiam

(24-04-2015 0:02)EC4AGT napisał(a): [ -> ]Wydaje sie ze to 47 ale nie wiadomo co , piko , nano .

W dokumentacji dostępnej w necie stoi: C601 KFp 4,7nF 250V

73 !!!

Zbudowałem sondę w.cz. w układzie podwajacza napięcia. Myślę że działa dość dobrze ale mam problem z pomiarem napięć powyżej 75V. Podejrzewam że dochodzi do przebicia diody. Użyte diody to trochę przypadkowe diody germanowe dobrane na jak najniższe napięcie Uf.
Jak zrobić dzielnik napięcia pracujący poprawnie dla częstotliwości do 146Mhz? Próbowałem zrobić zwykły dzielnik rezystorowy i nie pracował on poprawnie.

Krzysztof, ta sonda też nie wytrzyma kilkudziesięciu woltów ale schemat bardzo przydatny. Najprościej dla dużych napięć możesz wykorzystać diody krzemowe np 1N4148 połączone szeregowo. W bardziej zaawansowanym przypadku możesz zrobić dzielnik pojemnościowy.

O pomiarach mocy sondą diodową pisałem tu: http://sp-hm.pl/thread-672-post-6505.html#pid6505
a wcześniej także tu: http://sp-hm.pl/thread-672-post-6248.html#pid6248

Do pomiaru większych mocy użyj sondy w układzie jak z pojedynczą diodą, ale z użyciem dwóch szeregowo połączonych diód 1N4148.

Możesz użyć innych diód, ale najpierw trzeba je przetestować np. za pomocą NWT500.
