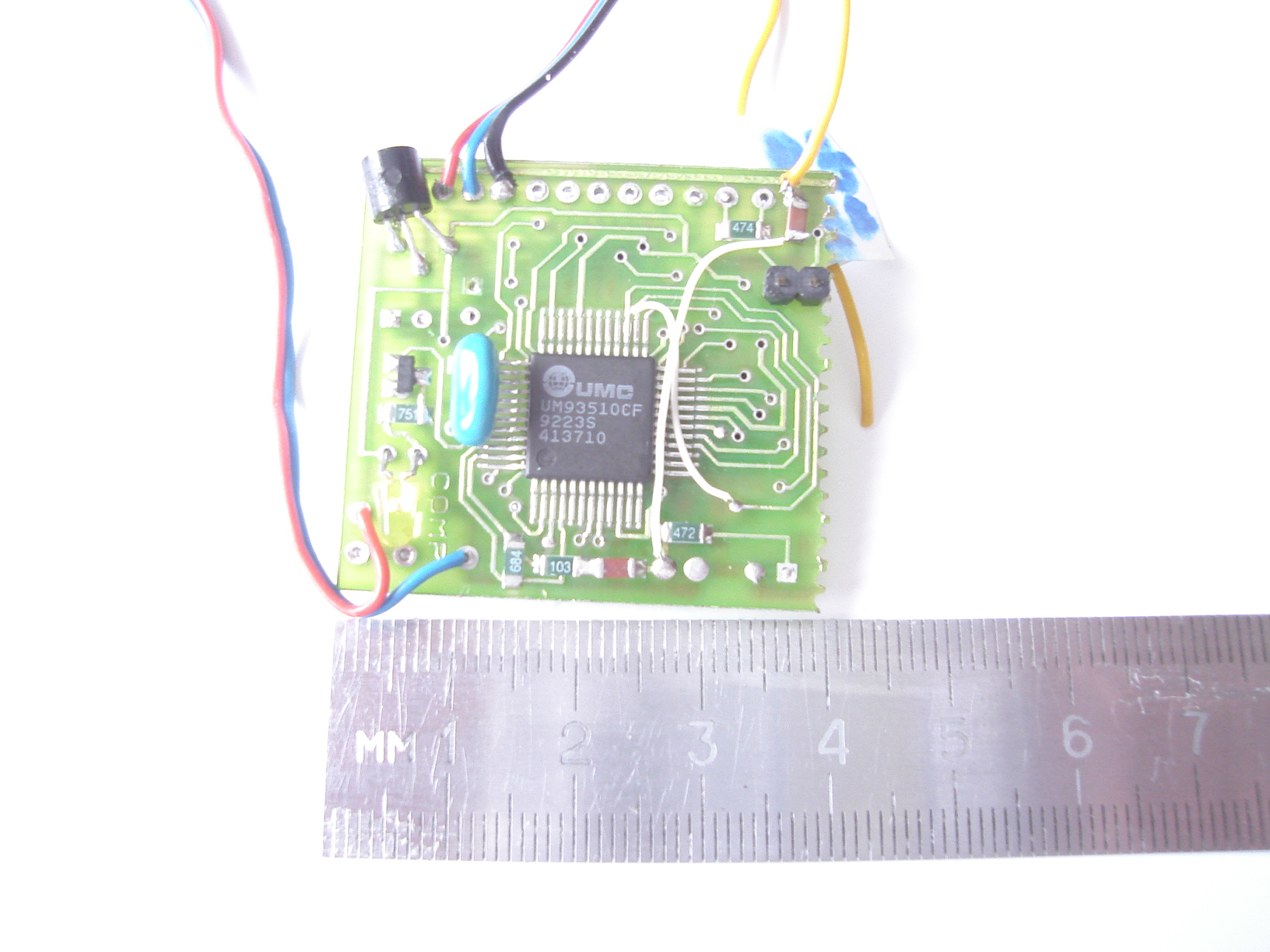

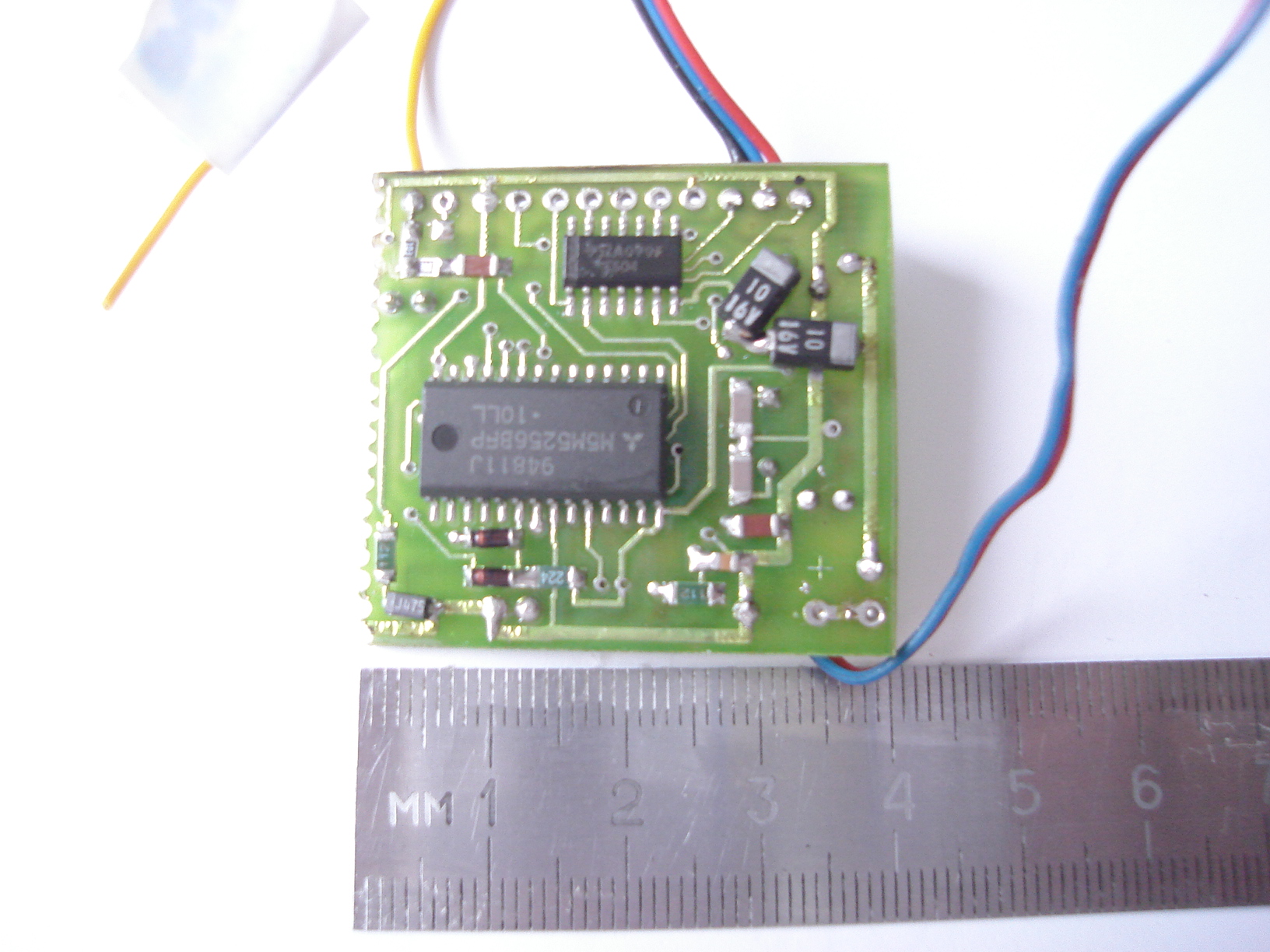

To jest układ bazujący na pamięci SRAM więc potrzebuje podtrzymania bateryjką.
Mało wygodne.
Schemat jest dostępny w notce do rekordera.
p.s.
Podobne rejstratory na SRAM są stosowane w różnych zabawkach (maskoty powtarzające głos)
oraz w radioodtwarzaczach - przechowując nagrane automatycznie komunikaty Traffic
Witam
W związku z pytaniem, niestety schematu tej nagrywarki nie posiadam ponieważ były one sprzedawane jako gotowe moduły przygotowane do zamontowania w radiostacji. Ja stosowałem go do nagrania CQ w zawodach czy to SSB czy CW ułatwiało to pracę ponieważ w momencie gdy nagrywarka nadawała można było dokonać korekty wcześniejszej łączności. Układ pomimo pewnych niedogodności znakomicie spełniał swoje zadanie. Z tego co pamiętam w zeszłym roku na "Łosiu" ktoś oferował takie moduły ale nie pamiętam kto to był.
VY 73! Roman SP5AQT.
Podobny układ "chodził" mi kiedyś po głowie i pamiętam, że chciałem wykorzystać układ opisany w którymś z numerów EdW, opisany w w gdzieś w rocznikach 96-98 o ile się nie mylę. Prosty i stosunkowo niedrogi. Nie pamiętam scalaka, ale wyglądał Atmega 32
Jak znajdę artykuł, to podam dokładne namiary...
na forum krasnodaru jest spory wątek o nagrywarce na atmedze (projekt z Radia). niestety w tej chwili nie pamiętam linku.
Na allegro ktoś sprzedaje nagrywaczki na a32 z kartą SD za około stówę. Bezpośredni dostęp do bodajże 13 adresów.
73
MAc
Robiłem testy na ISD1420, kupiłem go za jakieś 20PLN to chyba nie tak strasznie drogo. W DTR piszą że faktycznie można nagrywać kilka komunikatów i odgrywać je później ale jakoś nie drążyłem tematu.

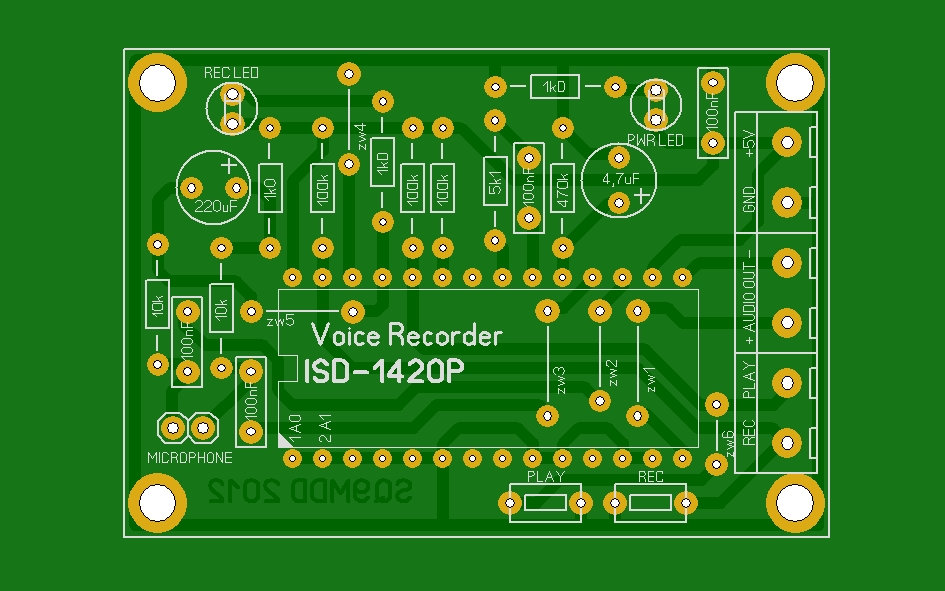

Wrzucam layouta może się komuś gotowiec przyda...
[
attachment=5738]
Cena powala 6PLN za zmontowany układ !
Wracając do ISD1420P on ma 20 sekund nagrania i tutaj:
Cytat:Wejścia adresowe A0...A7 służą do
wskazania miejsca w pamięci, od którego
ma rozpocząć się nagrywanie lub odtwarza−
nie komunikatu. W rozwiązaniu najprost−
szym, kiedy to mamy zamiar przeznaczyć
całą pamięć na jeden komunikat, na tych
wejściach ustawiamy oczywiście liczbę
“0”, konkretnie 00000000(BIN) i rozpo−
czynamy nagranie od punktu zerowego,
czyli od początku pamięci.
Wiecej w tym artykule:
http://www.elportal.pl/pdf/k07/04_01.pdf

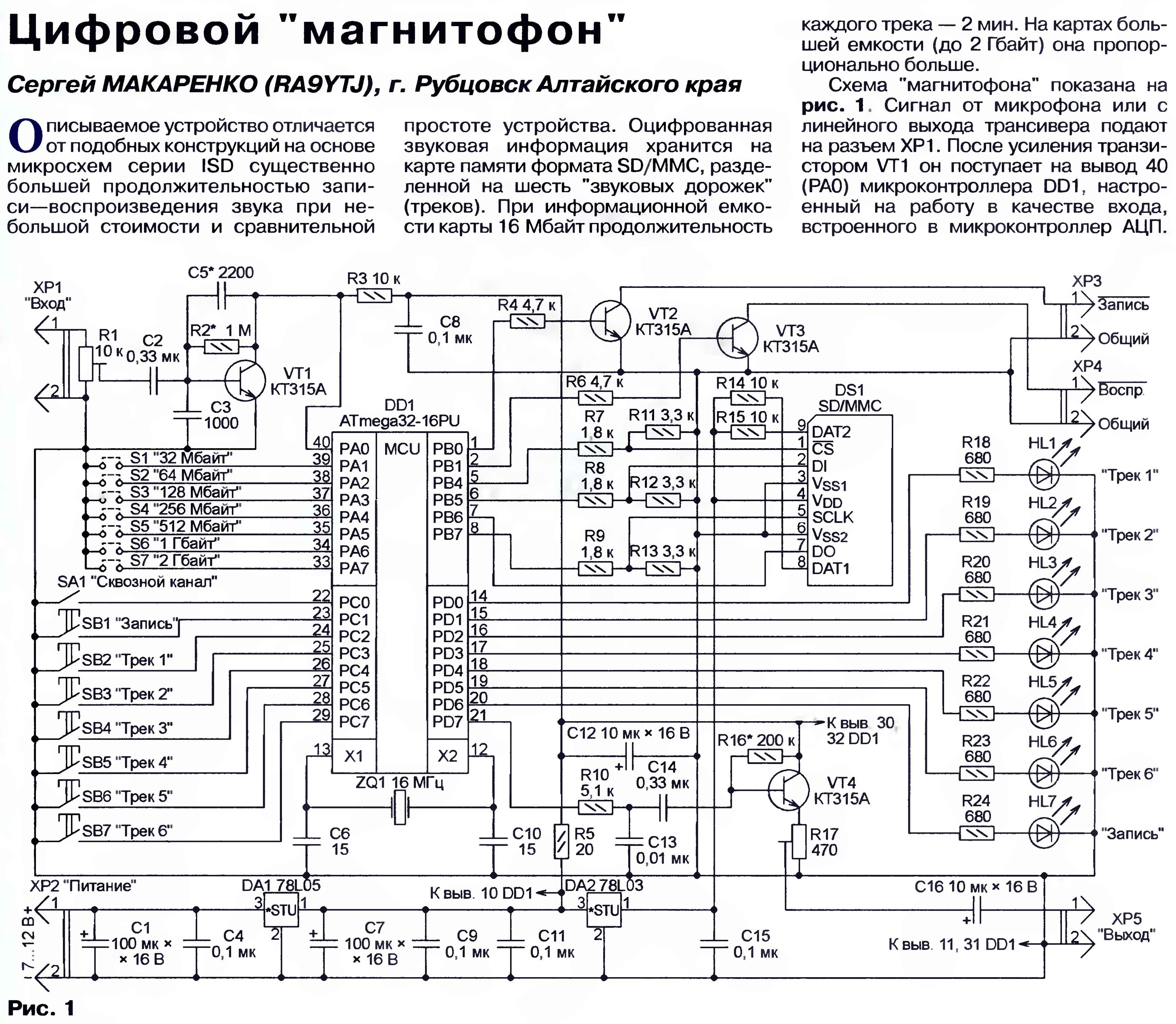

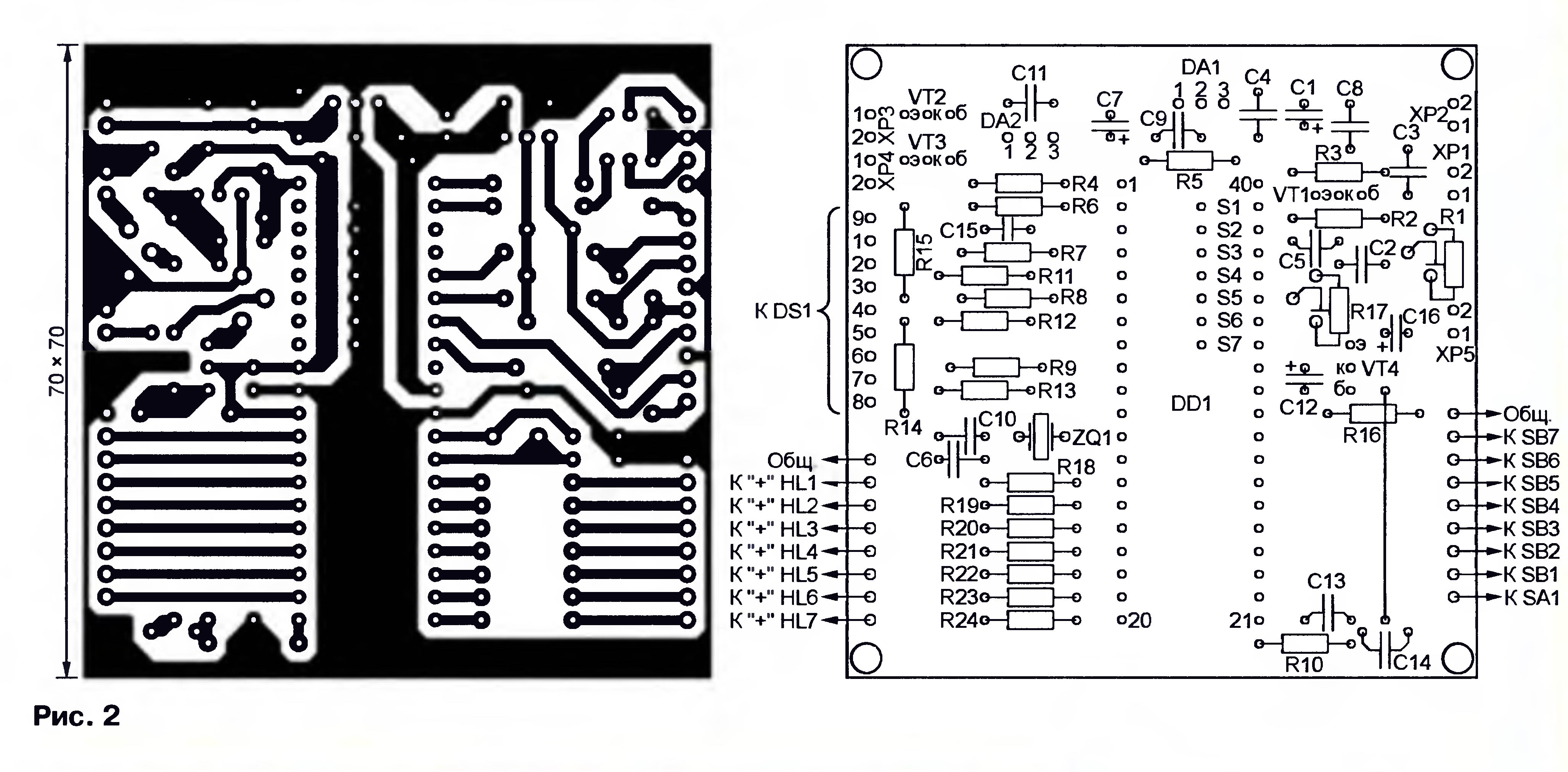

(26-08-2012 14:51)AdamC napisał(a): [ -> ]Program i pcb na stronie Radia w wersji przewlekanej, a na forum też wersja rozwojowa smd. W załączniku schemat.
Zapis 6 komunikatów o długości zależnej od zastosowanej pamięci.
Kolego AdamC, a to był sam plik .hex ? czy może kod ?
Jakbyś nie musiał specjalnie długo szukać to proszę, wklej tu linka do programu, bo choć miałem rosyjski w podstawówce, teraz nic nie paminaju.
