Miernik częstotliwości

Ocena wątku:
  • 0 głosów - średnia: 0
  • 1
  • 2
  • 3
  • 4
  • 5
Tryb drzewa
Miernik częstotliwości
SQ8NZD Offline
Adrian
*****
Liczba postów: 861
Liczba wątków: 203
Dołączył: 11-02-2011
#1
02-11-2011, 18:43 (Ten post był ostatnio modyfikowany: 02-11-2011, 18:43 przez SQ8NZD.)
Witam

Gdzie podłączyć ten miernik częstotliwości do tego odbiornika ?

Odbiornik ;
http://lh3.ggpht.com/_t3NRSnek_4M/TXQ9q7...imgmax=800

Miernik częstotliwości ;
http://allegro.pl/avtmod10-miernik-czest...97094.html
https://sites.google.com/view/sq8nzd - Moja strona web.
Szukaj
Cytuj
SP5FCS Offline
Adam
*****
Liczba postów: 1,071
Liczba wątków: 62
Dołączył: 02-02-2009
#2
02-11-2011, 20:09
Szkoda, że nie ma informacji jak jest rozwązane wejście tego miernika, czy jest jakiś separator na wejściu czy bezpośrednio na pin procesora ?

Do układów NE602 najlepiej dodać na druku dodatkowy separator w postaci wtórnika, który możemy wykorzystać do pomiaru częstotliwości oraz jako wyjście VFO do sterowania mieszaczem mini nadajnika.


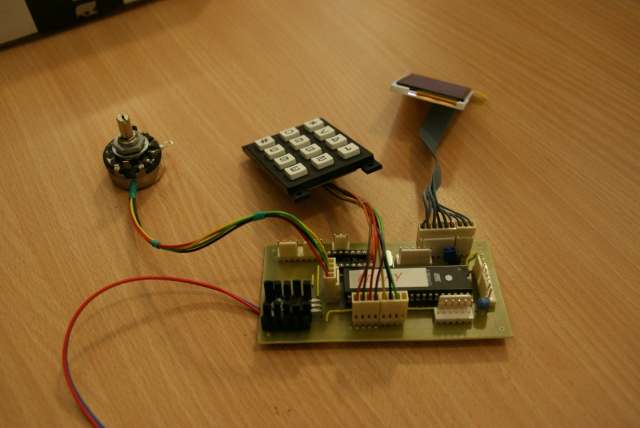

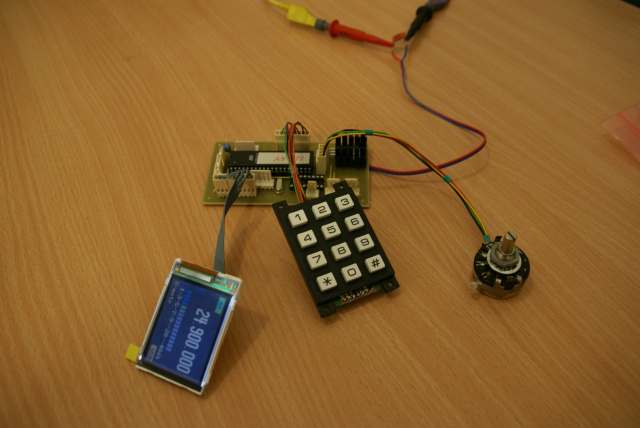

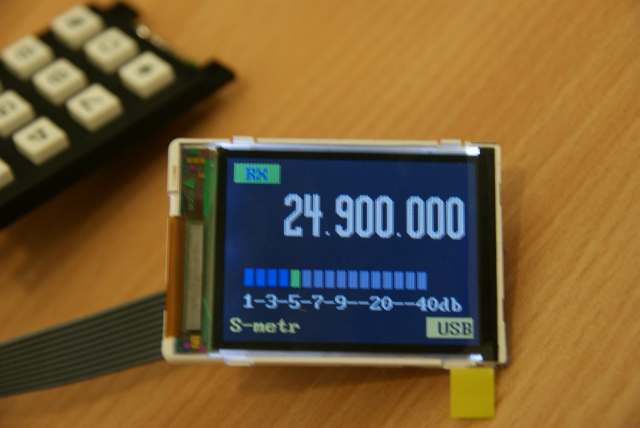

Załączone pliki Miniatury

73 Adam
Szukaj
Cytuj
3Z6AEF Offline
Waldek
***
Liczba postów: 238
Liczba wątków: 33
Dołączył: 27-06-2009
#3
02-11-2011, 20:34 (Ten post był ostatnio modyfikowany: 02-11-2011, 21:23 przez 3Z6AEF.)
(02-11-2011, 20:09)SP5FCS napisał(a): [...]nie ma informacji jak jest rozwązane wejście tego miernika, czy jest jakiś separator na wejściu czy bezpośrednio na pin procesora ?[...]
Ten częstościomierz to prosta skala cyfrowa konstrukcji Piotra SP9EGM, a schemat wygląda tak:

Szukaj
Cytuj
SQ9RFC Offline
Jerzy
*****
Liczba postów: 1,194
Liczba wątków: 81
Dołączył: 02-07-2010
#4
02-11-2011, 20:46
Za tę cenę można u kolegi SQ2DYL kupić 4 takie mierniki i na dodatek troszkę lepsze bo o 1 segment dokładniejsze. W układzie z avt jaki i u DYLa jest prosty wzmacniacz-separator. U mnie te fmiarki wprowadzają po zasilaniu sporo zakłóceń. Przy tym prostym RXe będziesz więcej słyszał z PIC niż z ANT, poradziłem sobie robiąc ręczny wyłącznik fmiarki.
73 JERZY SQ9RFC
