Skala cyfrowa do zabytkowego RX-a
SP7KH Offline
Użytkownik
***

Liczba postów: 145
Dołączył: 24-11-2010
Post: #1
Skala cyfrowa do zabytkowego RX-a

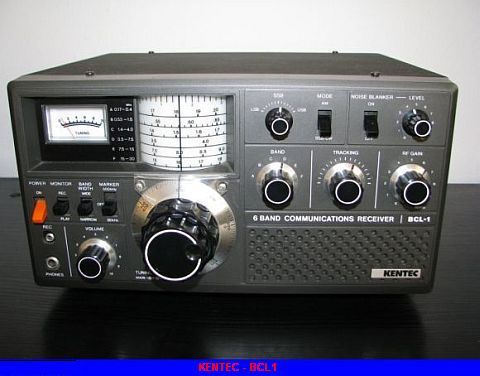

Znalazłem i zanabyłem (prawie już) taki ładny odbiorniczek - KENTEC BCL-1 ,jak w załączniku.
Zakresy pracy:
A- 170 - 400 KHz
B- 530 - 1500 KHz
C- 1400 - 4000 KHz
D- 3500 - 7500 KHz
E- 7500 - 15000 KHz
F-15000- 30000 KHz
Oczywiście AM i SSB, podwójna przemiana.
Pierwsza pośrednia 2150 KHz, druga pośrednia 455 KHz.
Potrzebuję pomysła na zewnętrzną skalę cyfrową do tego muzem.
Dawcę sygnału w VFO odszukam - bo to musi być tam gdzie kondensator strojeniowy, wtórnik separator dorobię i o gnieździe BNC z tyłu myślę.
Schematu tego ustrojstwa - mimo że od rana kopie - odkopać nigdzie nie mogę.
To samo radio jest jeszcze jako Lafayette BCR 101 i NEC CQ R-7000.
Zatem za każdą dobrą radę z góry dziękuję.


Załączone pliki Miniatury
(Ten post był ostatnio modyfikowany: 30-01-2011 13:16 przez SP7KH.)
30-01-2011 13:14
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6ADE Offline
Radjoamator.
****

Liczba postów: 468
Dołączył: 05-04-2010
Post: #2
RE: Skala cyfrowa do zabytkowego RX-a
Do takiego klasyka wypada zastosować coś również klasycznego.
Rozsądny wydaje się wyświetlacz LED - schemat takiego miernika
jest w książce Chojnackiego "Instalowanie i Wyposażenie Radiostacji Amatorskich" z 1986r.
Można go zmodyfikować i użyć kości w CMOS. Dawno temu wykonałem taki miernik z pewnymi modyfikacjami i dawał radę.

p.s.
Zastosowanie do takiego dziadka displeja LCD HDcośtam to profanacja Smile

tylko na FM UKF -> Just True Sound Hi-Fi Smile
30-01-2011 19:06
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP7KH Offline
Użytkownik
***

Liczba postów: 145
Dołączył: 24-11-2010
Post: #3
RE: Skala cyfrowa do zabytkowego RX-a
Całkowicie się zgadzam - jest to profanacja Angry, ale przy zewnętrznej skali kara winna być łagodniejsza Wink !.
W końcu taką profanacją skalali producenci zarówno FT-101 jak i FT-7 Huh.
Ryba psuje się od głowy - Yaesu mogło a ja nie ? Tongue.
Na poważnie to myślę o jakimś kicie co by pozwolił na bezpośrednie, a nie programowe - wpisanie ofsetu.
A co do propozycji z archiwalnej już książki Chojnackiego - to ja osobiście aż taki "koszerny" nie jestem.
Toż to układy skali w w/w TRx-ach mniej elementów miały - a też z epoki.Big Grin
(Ten post był ostatnio modyfikowany: 30-01-2011 19:19 przez SP7KH.)
30-01-2011 19:16
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6ADE Offline
Radjoamator.
****

Liczba postów: 468
Dołączył: 05-04-2010
Post: #4
RE: Skala cyfrowa do zabytkowego RX-a
Miały mniej elementów bo czasami były na spec-czipach robione.
Ten układ jest godny uwagi z tego względu że jest elastyczny od strony
ustawiania p.cz. (matryca diodowa).
Dodatkowo nie trzeba znać się na programowaniu uP aby to zbudować i uruchomić.
Ponadto uruchomienie (ze zrozumieniem) takiego układu przybliża
nieco do zrozumienia działania prostego uP.
Można deko odchudzić układ stosując np. displeje TIL308 (piszę o nich bo akurat mam zapas).
http://www.elektronik-web.de/ablage/til/til308_9.jpg
Kity hercmiarek są ale zazwyczaj mierzą tylko direkt. Może jakaś hercmiara zgapiana często od pewnego Niemca da radę?
Nie pamiętam znaku gościa ale to dosyć często kopiowany układ.
Szkoda że jest na LCD.

tylko na FM UKF -> Just True Sound Hi-Fi Smile
30-01-2011 20:44
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP7KH Offline
Użytkownik
***

Liczba postów: 145
Dołączył: 24-11-2010
Post: #5
RE: Skala cyfrowa do zabytkowego RX-a
Ten niemiecki układ to pewnie w/g DL4YHF, onegdaj w postaci kitu na QRP.pl
propagowany.
Miałem go zmontowanego - żadnych zastrzeżeń co do działania i programowania.
Jednak w tym układzie jaskrawość świecenia segmentów jest tak mała - że dla mnie wprost nie do przyjęcia - szczególnie na tle doskonale podświetlonej skali analogowej tego radyjka.
W sieci jest filmik z tym radiem, gdzie występuje w pełnej krasie,
http://www.youtube.com/watch?v=6Uwzmsk5g_g
tylko operator nie za bardzo wie co z nim ma robić.
30-01-2011 20:54
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6ADE Offline
Radjoamator.
****

Liczba postów: 468
Dołączył: 05-04-2010
Post: #6
RE: Skala cyfrowa do zabytkowego RX-a
Zawsze można dać BIG FONT LCD Smile
http://www.youtube.com/watch?v=7aakxgcxtxg

tylko na FM UKF -> Just True Sound Hi-Fi Smile
30-01-2011 21:40
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP7KH Offline
Użytkownik
***

Liczba postów: 145
Dołączył: 24-11-2010
Post: #7
RE: Skala cyfrowa do zabytkowego RX-a

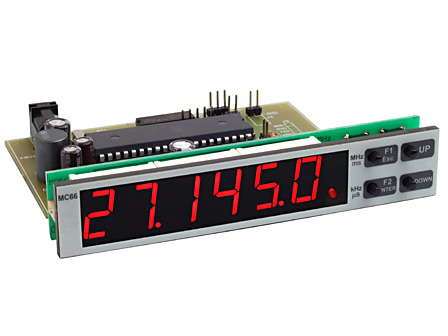

Myślałem o takim mierniczku, jakw załączniku - ale cena 140 zł + konieczność dodania wzmacniacza nie jest zbyt zachęcająca.


Załączone pliki Miniatury
30-01-2011 21:52
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
siwek Offline


Liczba postów: 2
Dołączył: 25-10-2010
Post: #8
RE: Skala cyfrowa do zabytkowego RX-a
Może coś takiego:
http://www.py2bbs.qsl.br/freq_dl4yhf.php

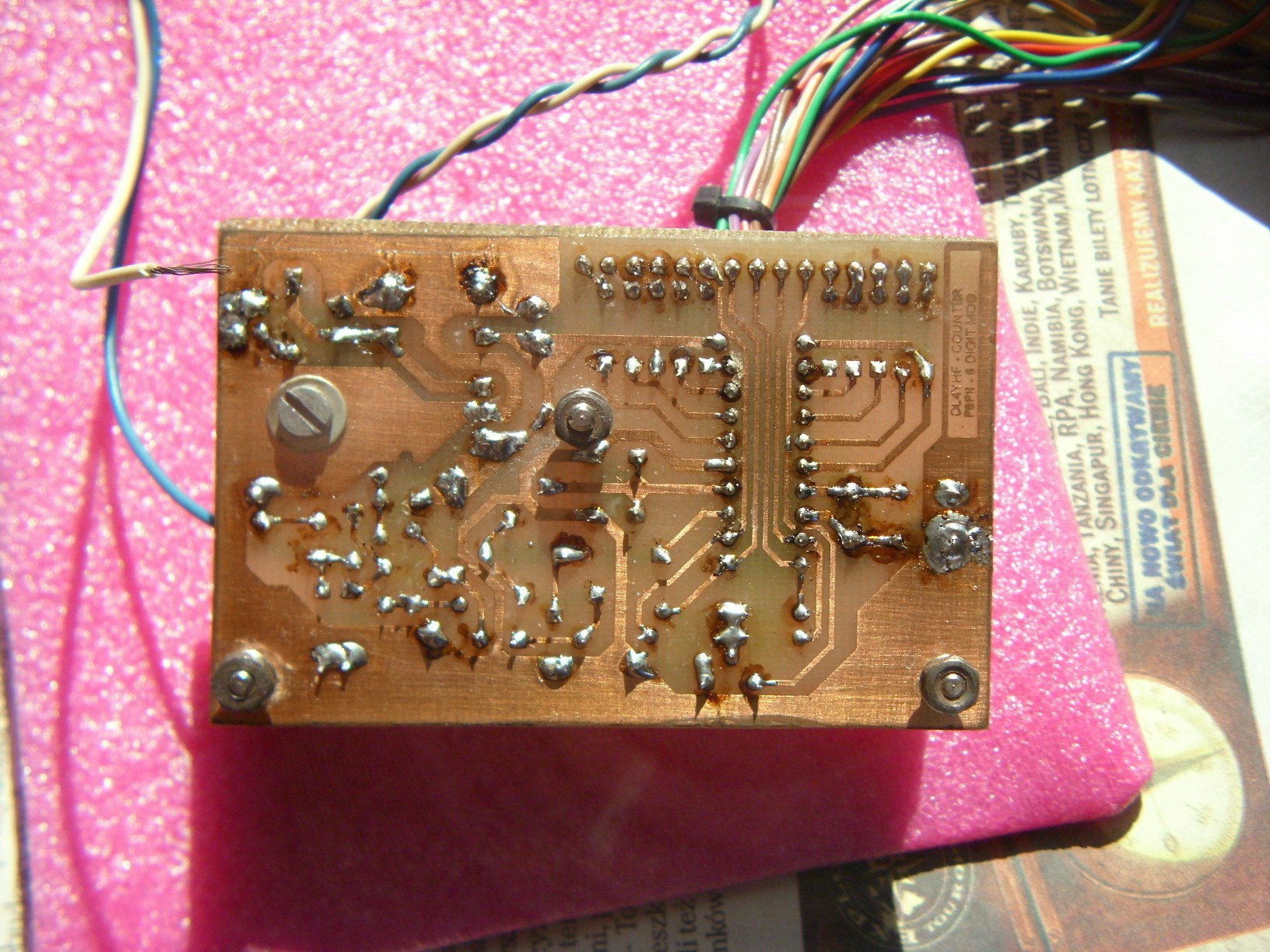

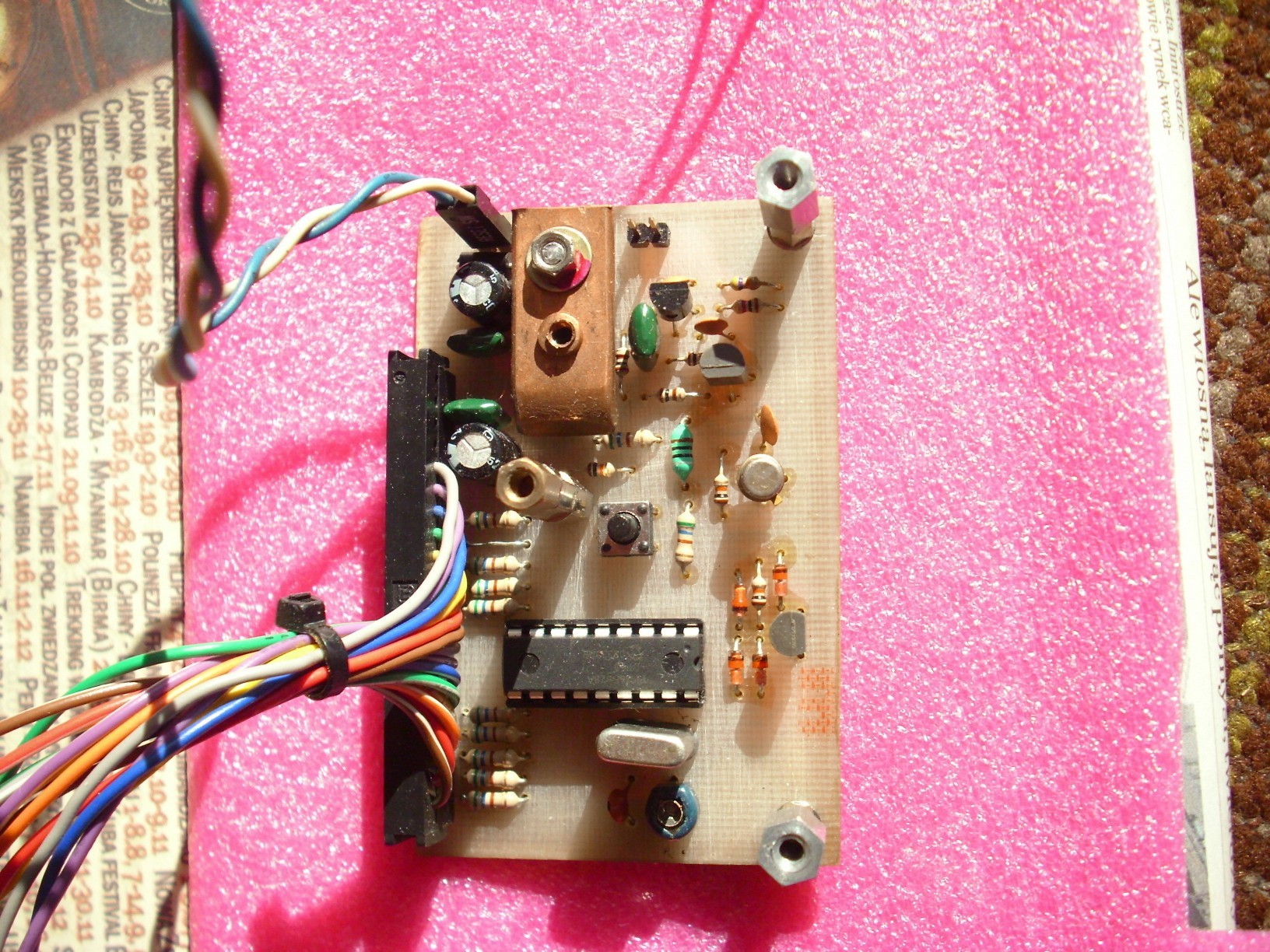

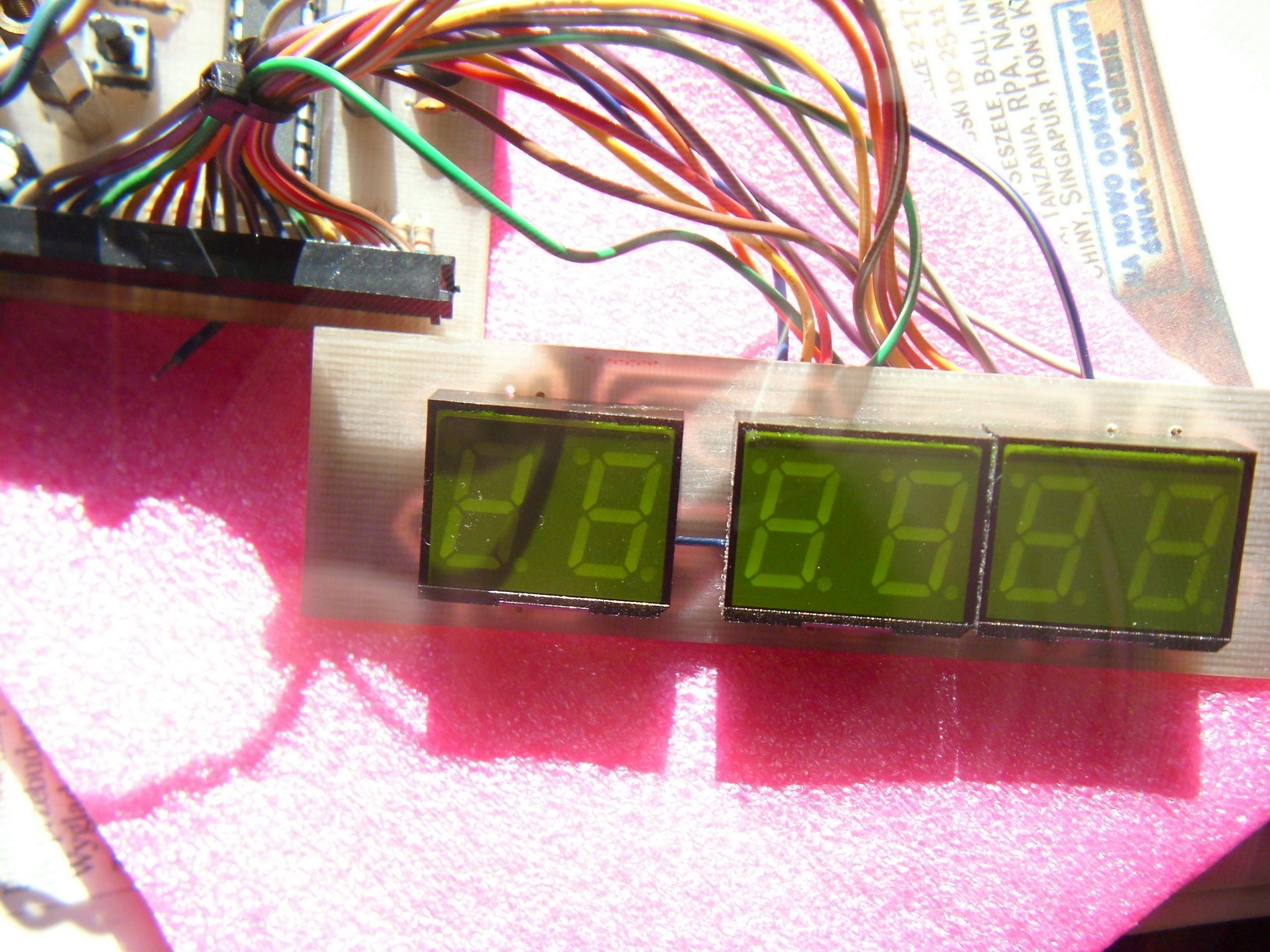

Na dole jest wersja sześciocyfrowa którą zrobiłem, gdzieś powinienem mieć jeszcze jedne wolne PCB i chyba zaprogramowany procesor też gdzieś się znajdzie. Można wpisać wartość pośrednią, dodając lub odejmując. Jedynie trzeba by było zastosować jaśniejsze wyświetlacze bo u mnie były słabo widoczne. Może jakieś bajeranckie niebieskie.
http://www.qsl.net/dl4yhf/freq_counter/f...unter.html


Załączone pliki Miniatury
İmage İmage İmage
(Ten post był ostatnio modyfikowany: 30-01-2011 23:55 przez siwek.)
30-01-2011 23:50
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP7KH Offline
Użytkownik
***

Liczba postów: 145
Dołączył: 24-11-2010
Post: #9
RE: Skala cyfrowa do zabytkowego RX-a
Problemem tej skali nie jest jasność własna wyświetlaczy, ale to że zastosowano oporniki 1k na wyjściach procesora - w trosce o całóść tych wyjść.
Co prawda w opisach z pierwszego linku spotkałem się z wielkością tych oporników: 390 ohm, 680 ohm, 750 ohm.
Należałoby ustalić gdzie zaczyna się granica tej oporności.
Celem zwiększenia kontrastu można by byłoby wyświetlacze cofnąć nieco w obudowie, co by światło z zewnątrz nie padało bezpośrednio na ich powierzchnię.
Gdyby kolega odnalazł gdzieś w swych zasobach pCB i procka do tej skali to byłbym zainteresowany.

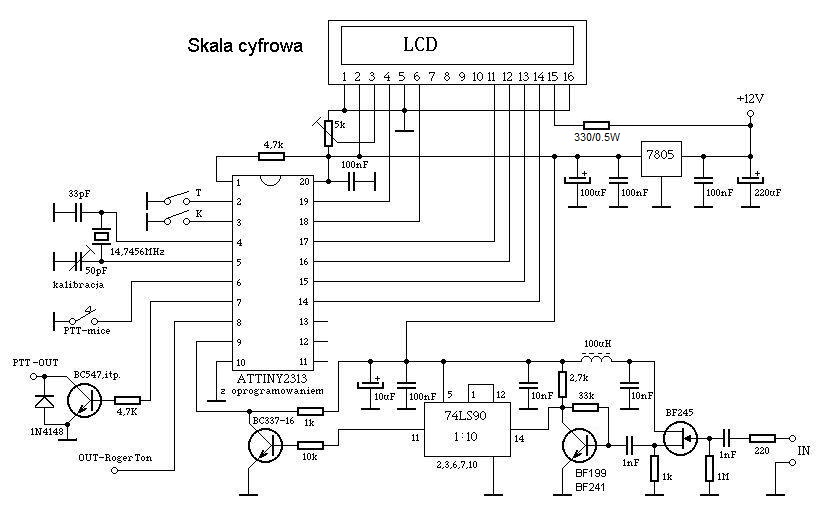

Ewentualna wymiana na miernik w/g SP3OTS (schemat w załączniku) .
Wykonany przez autora ale zaopatrzony w wyświetlacz 2x8 i zaprogramowany
bez ofsetu -jako miernik.
Procek jest w podstawce - tak że zero ewentualnych problemów.


Załączone pliki Miniatury
31-01-2011 8:00
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6ADE Offline
Radjoamator.
****

Liczba postów: 468
Dołączył: 05-04-2010
Post: #10
RE: Skala cyfrowa do zabytkowego RX-a
To zależy od konstrukcji tego RX.
Jak kol. KH znajdzie mapę do tego gracika i wzuci linkę na FO to pewnie się wyjaśni ta kwestia.

tylko na FM UKF -> Just True Sound Hi-Fi Smile
31-01-2011 20:18
