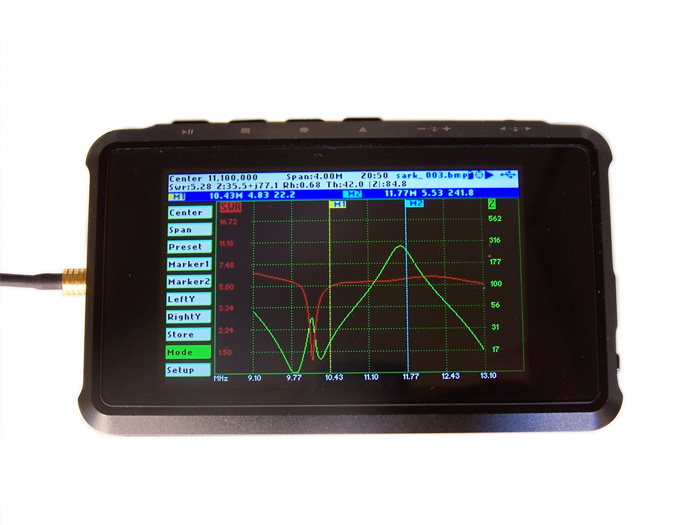

Analizator antenowy SARK100

[K-PAX]

Witam
Zwracam się do grona kolegów o pomoc z uruchomieniem, modułu bluetooth hc-05.
Wgrałem oprogramowanie na androida moduł łączy się poprawnie lecz nie wysyła danych. Wyjścia z analizatora wyprowadziłem z scalaka CH340G z pinu 2 TX ipin3 RX ,skrosowane przez oporniki, podane w necie, sposób podłączenia nie pokrywa się, u mnie scalak jest inaczej zamontowany.

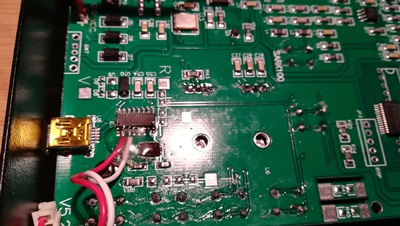

Podsyłam zdjęcie z wyprowadzonymi przewodami w moim analizatorze czyżby to jakiś klon inny.
Jeżeli ktoś jest w stanie pomóc co robię nie tak i czy moduł HC-05 trzeba

[SQ8MVY]

Witam.

Masz dwa wyjścia. Wylutować układ konwertera i podpiąć do padów na PCB RX i TX moduł bluatooth lub podnieść nóżki układu CH340G RX i TX i do padów na PCB dolutować moduł bluetooth.

Magistrala UART z założenia jest magistralą łączącą dwa urządzenia ( interfejsy ). Więc do sygnałów RX / TX może być podpięty układ CH340G albo moduł bluetooth. Nie oba na raz.

[K-PAX]

Dziękuje Pawle, krotko merytorycznie mi to wyjaśniłeś.

[SQ8MVY]

Pamiętaj również, że musisz poprawnie skonfigurować prędkość portu szeregowego modułu bluetooth. Musi mieć taki sam bitrate ustawiony, z jakim pracuje UART analizatora.

Domyślną prędkością uart-a w nowych modułach HC-05 jest 9600 8n1. Aby to zmienić, musisz podpiąć RX i TX modułu HC-05 do konwerera USB < - > UART ( możesz użyć tego, który masz w analizatorze ). Na komputerze uruchamiasz terminal szeregowy z parametrami bitrate 9600 8n1 i wybierasz port COM, który będzie powiązany z konwerterem USB<->UART. Włącz sobie echo lokalne w terminalu szeregowym, jeżli nie będziesz widział wpisywanych znaków.

Wpisz AT+UART=115200,0,0 dla ustawienia prędkości 115200 8n1. Po tej operacji zmień prędkość terminala szeregowego, aby dostosować do nowej prędkości modułu HC-05.

Opis komend dla HC-05 masz opisany w tym dokumencie

Natomiast pod tym linkiem masz ładnie opisane ze screenami konfigurację modułu HC-05. Również się zapoznaj z tym materiałem.

[K-PAX]

Analizator Sark 100 uruchomiony, z modułem bluetooth CH-05.
Był problem z komunikacją z modułu CH-05, został przeprogramowany z pomocą Arduino uno. Oryginalny program na androida mini 60 odpada,ale jest zmodyfikowany dostępny w necie.
Dziękuje dla kolegi wyżej za naprowadzenie i pomoc.
Teraz ja służę pomocą , dla zainteresowanych montażu modułu.
