PTR135P Ktokolwiek widział, ktokolwiek wie?
SP5HBT Offline
Użytkownik
***

Liczba postów: 129
Dołączył: 04-12-2014
Post: #1
PTR135P Ktokolwiek widział, ktokolwiek wie?

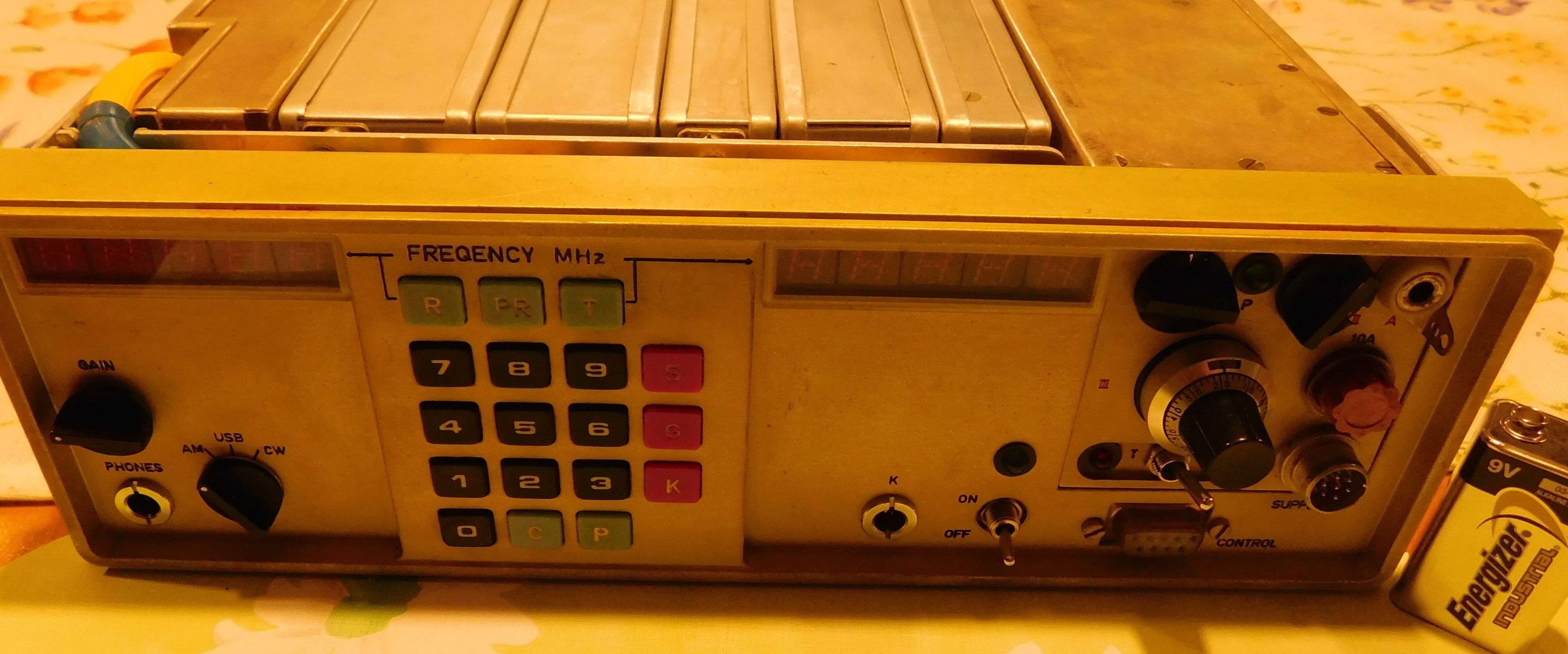

Jakieś 30-40 lat temu były w Polsce produkowane przenośne radiostacje KF o nazwie PTR-135P. Chyba dla ówczesnego wywiadu lub podobnych służb.
Przenośne bo komplet z zasilaniem i osprzętem mieścił się w neseserze.
Urządzenie dość nowoczesne jak na tamte czasy PRL'u. Transmisje AM, USB, CW.
Oprócz oprawek bezpieczników komponenty polskie i zachodnie. Zwróćcie uwagę na błędy w angielskim opisie.
Pasmo chyba od 2-18Mhz, synteza, wyświetlacze LED oddzielnie dla części odbiorczej i nadawczej, skrzynka antenowa.
Chyba możliwość transmisji CW w trybie "burst" po zaszyfrowaniu wiadomości. Zapomniana technika?
Chętnie bym się coś więcej dowiedział.

73, Mietek
Dla ciekawych więcej zdjęć na forum: Plessey Home Made Group
w wątku "wykopaliska"

73, Mietek
(Ten post był ostatnio modyfikowany: 25-10-2020 17:09 przez SP5HBT.)
24-10-2020 21:22
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5HBT Offline
Użytkownik
***

Liczba postów: 129
Dołączył: 04-12-2014
Post: #2
RE: PTR135P Ktokolwiek widział, ktokolwiek wie?

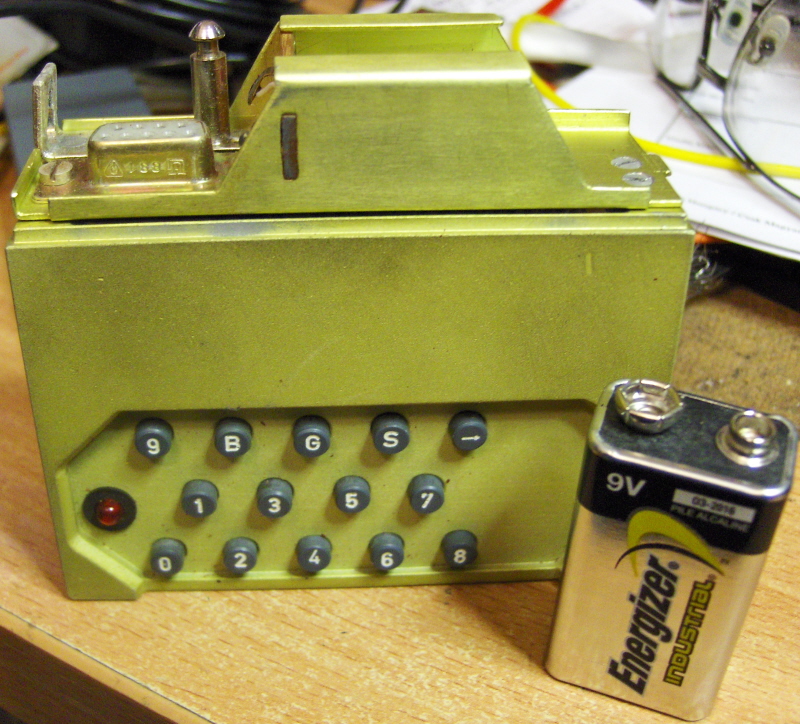

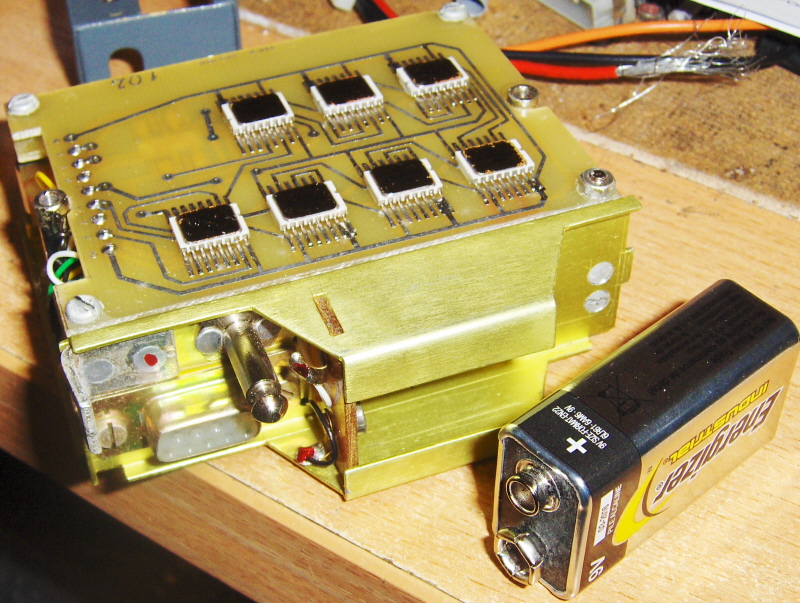

W załącznikach zdjęcia modułu pamięci "burst" CW.
Raczej obsługiwał zaszyfrowane wiadomości w postaci ciągów cyfr.

Zasilanie z baterii 9V. Do zapamiętywania służą rejestry statyczne C-MOS CD4031.



73, Mietek
28-10-2020 23:17
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3SUZ Offline
Zaawansowany użytkownik
****

Liczba postów: 356
Dołączył: 30-09-2013
Post: #3
RE: PTR135P Ktokolwiek widział, ktokolwiek wie?
Zapomnij! Popatrz co się stało po komunie z typowymi morskimi ( tak naprawdę) odbiornikami EKD zarówno 300 jak i 500. Ciężko było dostać a te co pozostały to białe kruki. Wojsko i Milicja a tym bardziej Wywiady i MSZ rąbały wszystko siekierą i jechały po tym gąsienicami czołgów jak za czasów chińskiej rewolucji kulturalnej. Mało co stamtąd wyszło a w zasadzie prawie nic. Ale... pogadaj z SP5WCX W Jego klubie mają pełno podobnych kwiatków to moze i TO się trafi. Powodzenia SP3SUZ
29-10-2020 21:25
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5HBT Offline
Użytkownik
***

Liczba postów: 129
Dołączył: 04-12-2014
Post: #4
RE: PTR135P Ktokolwiek widział, ktokolwiek wie?
Już mi się trafiło. Inaczej pisząc mam taką radiostację.
Dzielę się swoim szczęściem z innymi bo nie miałem pojęcia, że na początku lat osiemdziesiątych produkowano w PRL'u takie urządzenia.
Co więcej po pierwszych testach wygląda, że sprzęt tj radiostacja jest sprawny.
Trochę gorzej z zasilaczem bo transformator zasilający zrobiony na rdzeniach RZC-13,5/50/30 albo jest nieoryginalny albo ma zwarte zwoje
na pierwotnym i na wyjściu ma 24 V ac co do stabilizatora 12 V wydaje się sporo za dużo i ze 20-30 W idzie na ciepło tylko przy odbiorze.
Wg danych dawnej ZATRY taki rdzeń powinien pozwolić zrobić transformator o mocy prawie 70W. Uzwojenie jest zalane żywicą (przypomina kostkę z dziurką) i nie da się przewinąć.
Radiostacja przy odbiorze z wyłączonymi wyświetlaczami LED pobiera prawie 2 A.
Niestety jest to pewnie za sprawą kontrolera i syntezy zrobionej na układach TTL.
Na półkę jako eksponat pobór prądu nie przeszkadza.

Wolną chwilą porobię zdjęcia wnętrza i modułów.


73, Mietek
30-10-2020 13:13
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9RQA Offline
Krzysztof
****

Liczba postów: 270
Dołączył: 30-09-2009
Post: #5
RE: PTR135P Ktokolwiek widział, ktokolwiek wie?
(30-10-2020 13:13)SP5HBT napisał(a):  (...)
Na półkę jako eksponat pobór prądu nie przeszkadza.

IC-706MK2G na odbiorze bierze niewiele mniej ;-)
30-10-2020 15:18
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5HBT Offline
Użytkownik
***

Liczba postów: 129
Dołączył: 04-12-2014
Post: #6
RE: PTR135P Ktokolwiek widział, ktokolwiek wie?

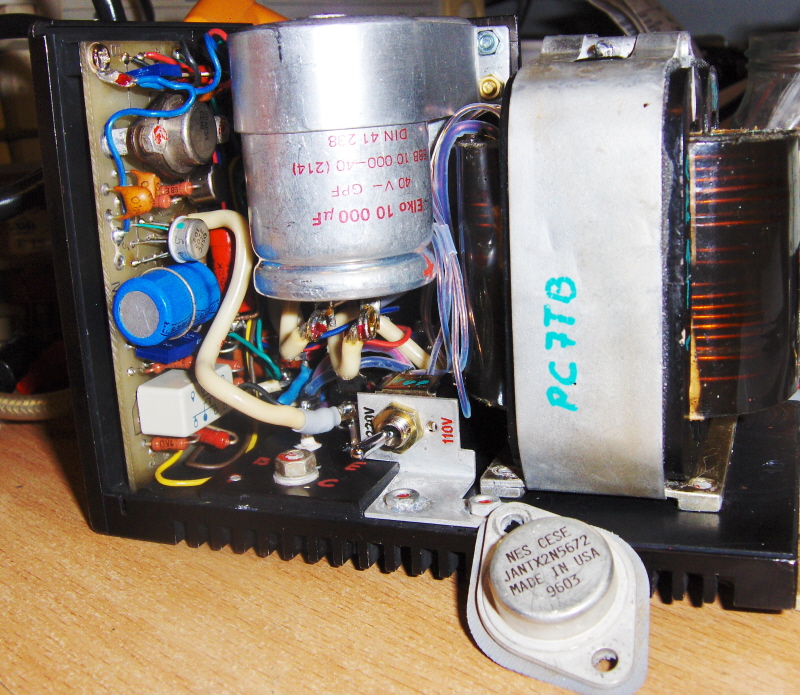

Dłubałem przy zasilaczu więc zrobiłem zdjęcie.
Zasilacz ma dwie funkcje, W trybie zasilania radiostacji daje 11,8V a w trybie ładowania akumulatra NI-CD daj 14,8 V z ograniczeniem prądu do ok 0,5A
Układ typowy dla układu LM305 z trzema tranzystorami powiększającymi prąd wyjściowy stabilizatora. 2N2905, BDP254, KD502.
Zasilacz mały, wymiary 132x100x82. Obudowa pracuje jako radiator wykonany z frezowanego i czernionego aluminium.


73, Mietek
Krótki film pokazujący działający sprzęt.
Słabe oświetlenie i słaby stary aparat jako kamera.

PTR135P w akcji

73, Mietek
(Ten post był ostatnio modyfikowany: 02-11-2020 2:04 przez SP5HBT.)
