Ciekawy układ prostownika napięcia
SQ5KVS Offline
Karol
*****

Liczba postów: 1,012
Dołączył: 26-09-2012
Post: #1
Ciekawy układ prostownika napięcia

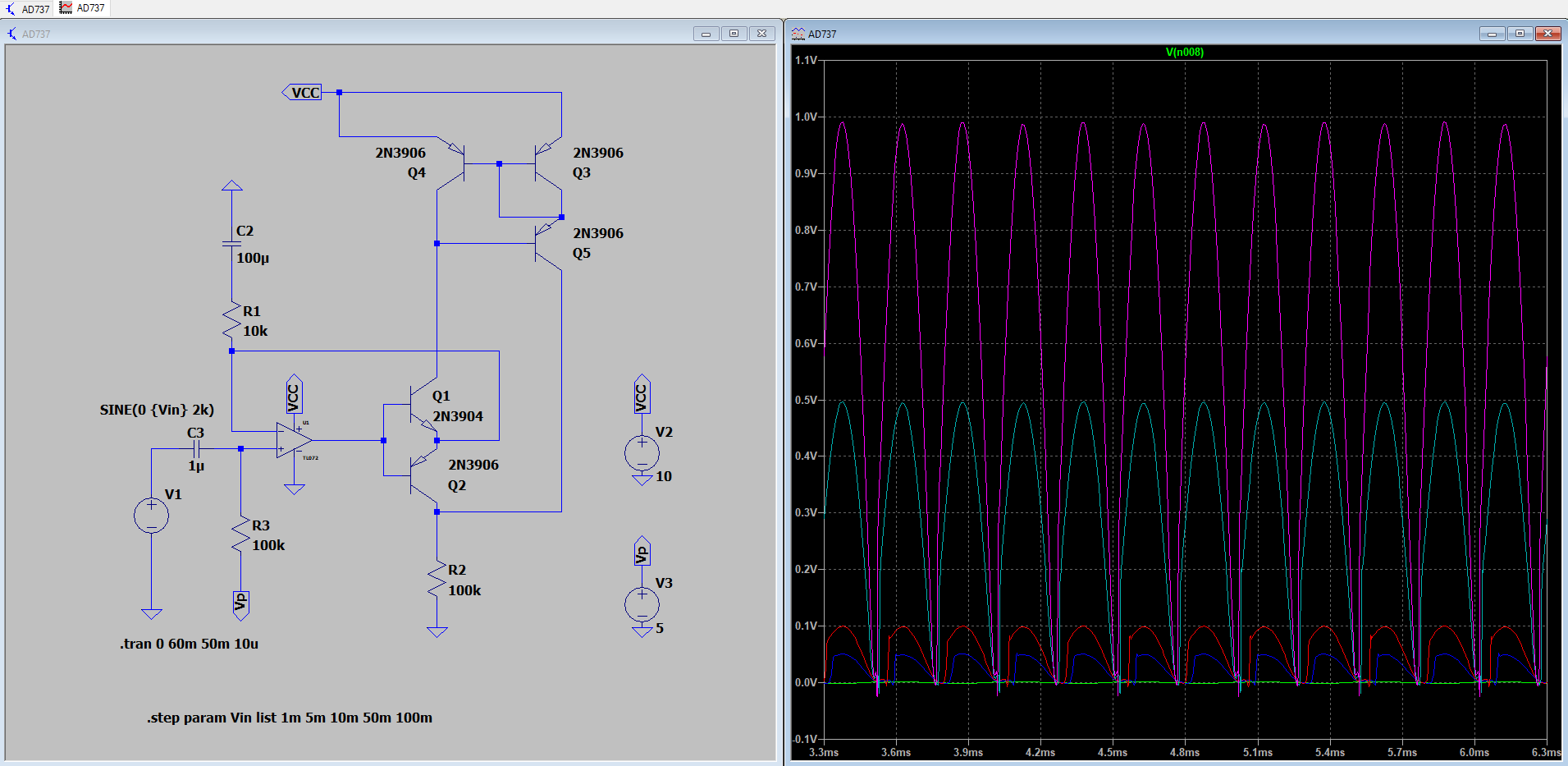

Szukając czegoś w temacie AGC znalazłem przypadkiem układ AD737 który ma
dokładnie rozrysowany układ dwupołówkowego detektora. Sam AD737 na ebayu jest po ok 10 dolarów ale układ jest prosty i sprawdziłem (w symulatorze Big Grin) - działa.

Użyty w symulacji TL072 nie jest wbrew pozorom zły bo ten układ wymaga dużej rezystancji wewnętrznej. Czułość spada z częstotliwością ale powyżej 5mV w paśmie akustycznym się wyrabia.
Układ zamienia napięcie Uwe na prąd na R2 wg wzoru Uwe/R1. Napięcie wyprostowane zależy więc od R2 (U = I*R2). Może się komuś przyda gdyby chciał zbudować
miernik sygnału w paśmie akustycznym itp...

Nie rozumiem - nie robię. Chyba że robię żeby zrozumieć.
(Ten post był ostatnio modyfikowany: 19-11-2019 16:09 przez SQ5KVS.)
19-11-2019 16:08
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
M'75 Offline
Marcin
**

Liczba postów: 56
Dołączył: 19-06-2017
Post: #2
RE: Ciekawy układ prostownika napięcia
Witam.
W Elektronice dla wszystkich był cykl najsłynniejsze aplikacje i opis AD736.
Pdfy są w Elportalu:

Elportal-AD736-przetwornik true RMS cz.1
Elportal-AD736-przetwornik true RMS cz.2

P.S. W TME widziałem resztki AD737 w cenie 33,71 zł.
TME AD737jrz so8
(Ten post był ostatnio modyfikowany: 20-11-2019 13:24 przez M'75.)
20-11-2019 13:17
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5KVS Offline
Karol
*****

Liczba postów: 1,012
Dołączył: 26-09-2012
Post: #3
RE: Ciekawy układ prostownika napięcia
No więc cena kilkudziesięciu 2N3904 i 2n3906 w połączeniu plus TL072 jest konkurencyjna.

Poza tym to jest fajny edukacyjny przykład po co komu lustro prądowe Smile
Nie rozumiem - nie robię. Chyba że robię żeby zrozumieć.
(Ten post był ostatnio modyfikowany: 20-11-2019 13:58 przez SQ5KVS.)
20-11-2019 13:19
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
M'75 Offline
Marcin
**

Liczba postów: 56
Dołączył: 19-06-2017
Post: #4
RE: Ciekawy układ prostownika napięcia
(20-11-2019 13:19)SQ5KVS napisał(a):  No więc cena kilkudziesięciu 2N3904 i 2n3906 w połączeniu plus TL072 jest konkurencyjna Smile

Poza tym to jest fajny edukacyjny przykład po co komu lustro prądowe Smile

Jak najbardziej popieram.
Wartość edukacyjna bezapelacyjna.
Pozdrawiam serdecznie.
20-11-2019 13:27
