Transceiver UKF APV wg SP6APV
ATLANTIS Offline
Zaawansowany użytkownik
****

Liczba postów: 394
Dołączył: 19-03-2010
Post: #1
Transceiver UKF APV wg SP6APV
Czy ktoś z was dysponuje materiałami odnośnie tego transceivera? Wiem o nim tyle, że istniał i był swego czasu dość popularny. Niestety Google nie podają więcej szczegółów...
18-04-2010 19:31
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9OYA Offline
Władek
*

Liczba postów: 25
Dołączył: 19-07-2009
Post: #2
RE: Transceiver UKF APV wg SP6APV
Witam
Może to pomoże http://winntbg.bg.agh.edu.pl/skrypty2/0067/ppframe.html /str.688/
73!Władek SP9OYA
(Ten post był ostatnio modyfikowany: 19-04-2010 0:13 przez SP9OYA.)
19-04-2010 0:11
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
ATLANTIS Offline
Zaawansowany użytkownik
****

Liczba postów: 394
Dołączył: 19-03-2010
Post: #3
RE: Transceiver UKF APV wg SP6APV
Dziękuję. Parę godzin wcześniej udało mi się dotrzeć do tego samego źródła. Naprawdę interesująca konstrukcja. Z tego co widzę były różne wersje transceivera APV. Różniły się w niewielkim stopniu czy to tak naprawdę inne urządzenia? W tym drugim przypadku, czy któryś z nich był TRX FM?
19-04-2010 6:32
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6IYY Offline
miso(michal]
***

Liczba postów: 126
Dołączył: 21-09-2009
Post: #4
RE: Transceiver UKF APV wg SP6APV
a tak wygląda APV z moje kolekcji radia Homemade
sinteza z boku
radio obecne czeka na nową obudowę
oczywiście sprawne


Załączone pliki Miniatury

Nie otrzymasz koni wyścigowych krzyżując dwa osły
19-04-2010 10:14
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
ATLANTIS Offline
Zaawansowany użytkownik
****

Liczba postów: 394
Dołączył: 19-03-2010
Post: #5
RE: Transceiver UKF APV wg SP6APV
(19-04-2010 10:14)SQ6IYY napisał(a):  a tak wygląda APV z moje kolekcji radia Homemade

Wracając do tematu po dłuższej przerwie:
Jak się sprawdza ta konstrukcja? Ponownie zajrzałem do "Poradnika Ultrakrótkofalowca" i tym razem TRX nie wydaje mi się już tak skomplikowany jak za pierwszym razem. Płytkę jak sądzę dałoby się nawet ostrożnie wykonać za pomocą markera olejnego. Czy uruchomienie APV3 wiązało się z jakimiś szczególnymi komplikacjami?

Istniała może jakaś podobna, polska konstrukcja radiotelefonu FM? Filtry kwarcowe do tego typu konstrukcji dzisiaj nie kosztują zbyt wiele...
31-12-2010 13:38
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP1WSY Offline
Waldemar

Liczba postów: 8
Dołączył: 06-11-2010
Post: #6
RE: Transceiver UKF APV wg SP6APV
W moim archwum powinno się znajdować ksero orginału schemat prawie identyczny ale jest PCB w skali 1:1.Rysowałem ręcznie strzykawką (technologia radioamatora minionego wieku) działało dobrze, problem miałem z zestrojeniem Pcz. oraz ARW jaki niepamiętam.
Pozdrawiam
11-02-2011 23:45
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6ADE Offline
Radjoamator.
****

Liczba postów: 471
Dołączył: 05-04-2010
Post: #7
RE: Transceiver UKF APV wg SP6APV
(31-12-2010 13:38)Atlantis napisał(a):  Istniała może jakaś podobna, polska konstrukcja radiotelefonu FM? Filtry kwarcowe do tego typu konstrukcji dzisiaj nie kosztują zbyt wiele...

Owszem - była bardzo popularna FM-ka. Elementy kwarcowe pochodziły z urządzeń typu Radmor 3001.
Jedynym rarytasem był tzw. kwarc przemiennikowy 10.1MHz (na schemacie wstawiało się go zamiennie z 10,7MHz aby uzyskać split -600kHz)

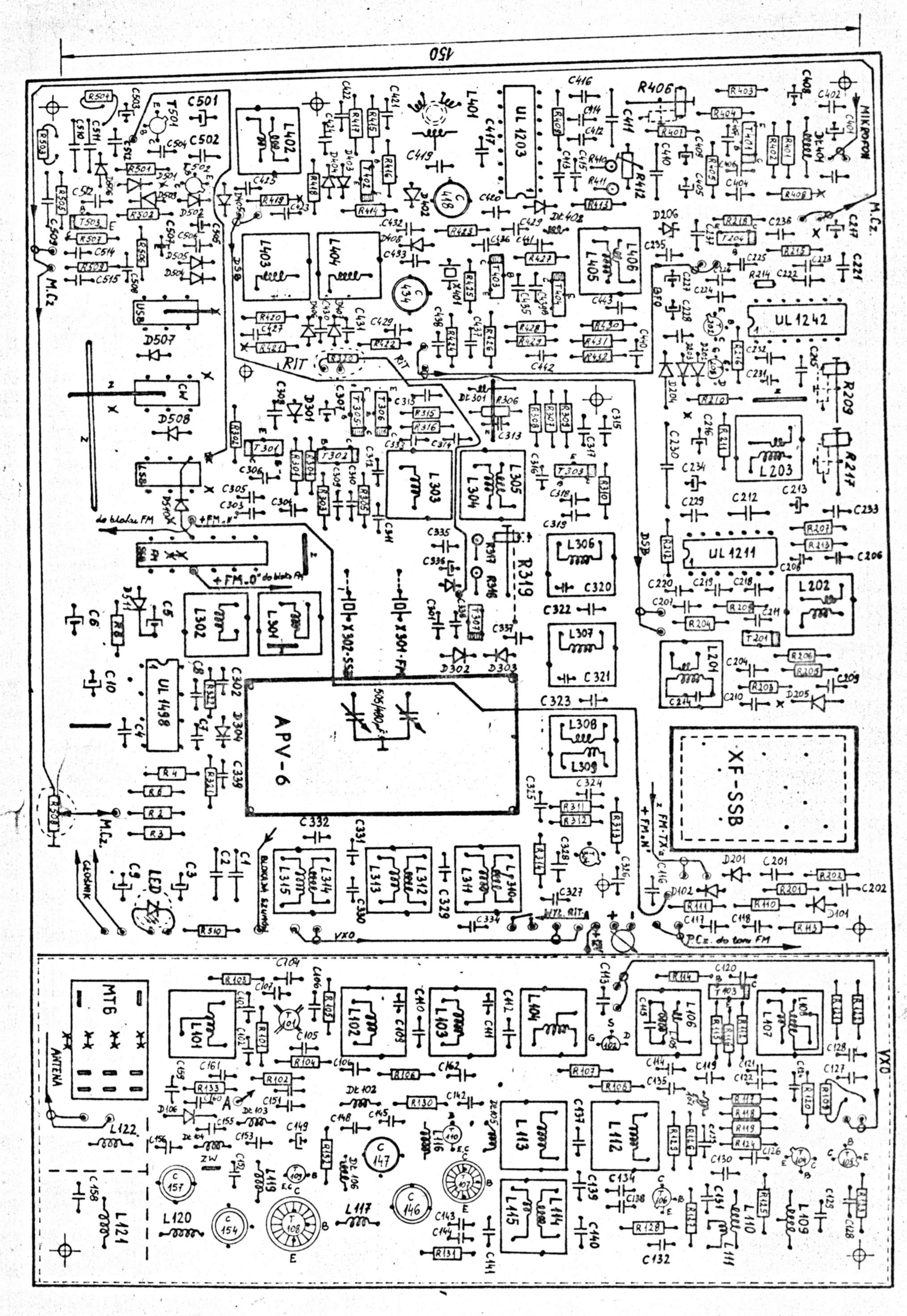

Urządzenie charakteryzowała bardzo dobra czułość. Kilka razy naprawiałem znajomkowi jego apefałka i zostało mi conieco:


Załączone pliki Miniatury
İmage İmage İmage

tylko na FM UKF -> Just True Sound Hi-Fi Smile
12-02-2011 12:23
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
ATLANTIS Offline
Zaawansowany użytkownik
****

Liczba postów: 394
Dołączył: 19-03-2010
Post: #8
RE: Transceiver UKF APV wg SP6APV
Hmm... A istnieje może jakiś projekt płytki do tego APV-7?
W chwili obecnej filtry kwarcowe 10,7MHz przeznaczone do pracy w radiotelefonach FM drogie nie są. Wink
12-02-2011 20:10
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6ADE Offline
Radjoamator.
****

Liczba postów: 471
Dołączył: 05-04-2010
Post: #9
RE: Transceiver UKF APV wg SP6APV
Ja nie mam niestety rysunku mozaiki PCB ale myślę że ktoś kisi w swoim archiwum takie cóś i wrzuci na FO.
Filtry takie są bez wartości i możesz takie dostać w prezencie nawet.

Można się też pokusić o zmodyfikowanie tej konstrukcji stosując filtry
21.4MHz oraz nowsze elementy w innych blokach.
VXO można wywalić stosując pll , to samo tyczy mixera TX ..... ale to już nie będzie wtedy kultowy APV Smile

tylko na FM UKF -> Just True Sound Hi-Fi Smile
12-02-2011 23:04
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
ATLANTIS Offline
Zaawansowany użytkownik
****

Liczba postów: 394
Dołączył: 19-03-2010
Post: #10
RE: Transceiver UKF APV wg SP6APV
(12-02-2011 23:04)sq6ade napisał(a):  Ja nie mam niestety rysunku mozaiki PCB ale myślę że ktoś kisi w swoim archiwum takie cóś i wrzuci na FO.

Gdyby ktoś mógł się podzielić swoimi materiałami dotyczącymi tego transceivera, szczególnie skanem rysunku PCB od strony ścieżek - byłbym bardzo wdzięczny. Wink

Cytat:Można się też pokusić o zmodyfikowanie tej konstrukcji stosując filtry
21.4MHz oraz nowsze elementy w innych blokach.
VXO można wywalić stosując pll , to samo tyczy mixera TX ..... ale to już nie będzie wtedy kultowy APV Smile

Nie... To nie dla mnie. Po pierwsze mam u siebie trochę starych części z tamtej epoki. Sądzę, że na samym starcie udałoby się skompletować jakieś 70-90% potrzebnych elementów (reszta to filtr i cewki + jakieś drobiazgi, których zawsze brakuje). Po drugie mam słabość do starych konstrukcji - wolę składać Bartka niż jakąś współczesną homodynę z DDS-em. Wink
13-02-2011 14:32
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
