Ferryty na kablu koncentrycznym
EC4AGT Offline
Wojtek
****

Liczba postów: 285
Dołączył: 05-10-2014
Post: #1
Ferryty na kablu koncentrycznym
Witam

Siedzę przed komputerem szukając odpowiedzi na temat zainstalowania pierścionków ferrytowych na kablu koncentrycznym . Mam takich 190 szt , na zacisk. Z tego co się doczytałem to należy je zainstalować blisko siebie ale nie znalazłem konkretnej odpowiedzi gdzie. Czy przy samej antenie ( w moim przypadku przed balunem ) czy tez na kablu wyjściowym ze skrzynki antenowej.
I drugie pytanie czy warto takie rdzenie zakładać. Zakres nadawania to KF

PS może moje pytanie jest trochę głupie , ale dokładnie po co je się zakłada ?

Pozdrawiam

Wojtek

Toledo

Hiszpania
(Ten post był ostatnio modyfikowany: 12-10-2017 15:21 przez EC4AGT.)
12-10-2017 15:21
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9FYS Offline
Zaawansowany użytkownik
****

Liczba postów: 295
Dołączył: 12-12-2009
Post: #2
RE: Ferryty na kablu koncentrycznym
(12-10-2017 15:21)EC4AGT napisał(a):  ...
ale dokładnie po co je się zakłada ?
...

Dla odcięcia -> prądu common mode
Warto je zakładać. Niektóre anteny wręcz powinny mieć taki dławik obowiązkowo, np anteny dipolowe zasilane niesymetrycznie (FD4 i podobne) także zwykłe dipole w których zrezygnowano z jakichś powodów z układów symetryzujących. Zakłada się je zasadniczo tuż pod anteną za układem dopasowującym (cokolwiek by to było). Na drugim końcu kabla, za skrzynką antenową - nie zaszkodzi.

Ryszard
(Ten post był ostatnio modyfikowany: 12-10-2017 18:04 przez SP9FYS.)
12-10-2017 18:04
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
EC4AGT Offline
Wojtek
****

Liczba postów: 285
Dołączył: 05-10-2014
Post: #3
RE: Ferryty na kablu koncentrycznym
Witam

Ja zamocowałem zaraz za balunem. Tak będzie dobrze. Później wszystkie ferryty owinąłem taśmą izolacyjna


Wojtek

Toledo

Hiszpania
(Ten post był ostatnio modyfikowany: 12-10-2017 18:36 przez EC4AGT.)
12-10-2017 18:36
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9FYS Offline
Zaawansowany użytkownik
****

Liczba postów: 295
Dołączył: 12-12-2009
Post: #4
RE: Ferryty na kablu koncentrycznym
Jakieś takie luźne wyglądają na kablu, czy mi się tylko wydaje?

R.
12-10-2017 20:41
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
EC4AGT Offline
Wojtek
****

Liczba postów: 285
Dołączył: 05-10-2014
Post: #5
RE: Ferryty na kablu koncentrycznym
Witam

Sa jedne obok drugiego ( ferryty ) na ile się dało , później je owinąłem taśmą izolacyjna.

Wojtek

Toledo

Hiszpania
12-10-2017 22:49
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5KVS Offline
Karol
*****

Liczba postów: 1,012
Dołączył: 26-09-2012
Post: #6
RE: Ferryty na kablu koncentrycznym
No ale jeśli są za balunem... To po co? Balun (jesli to naprawdę balun) z założenia ma tłumić common mode i pewnie ma skuteczność dużo większą niż kilka zapinanych ferrytów.
Generalnie ferryty mają za zadanie tłumić wszelkie prądy asymetrii czyli również to co pełza "po ekranie". Jeśli więc balun przy antenie jest, to ja bym te ferryty - gdybym już musiał - instalował na początku (tzn z drugiej strony). Wtedy zabezpieczamy się też przed "wpełzaniem" prądów w.cz (lokalne-pokojowe zakłócenia) na kabel i przez promieniowanie do anteny.

Pozdarwiam
13-10-2017 14:59
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
EC4AGT Offline
Wojtek
****

Liczba postów: 285
Dołączył: 05-10-2014
Post: #7
RE: Ferryty na kablu koncentrycznym

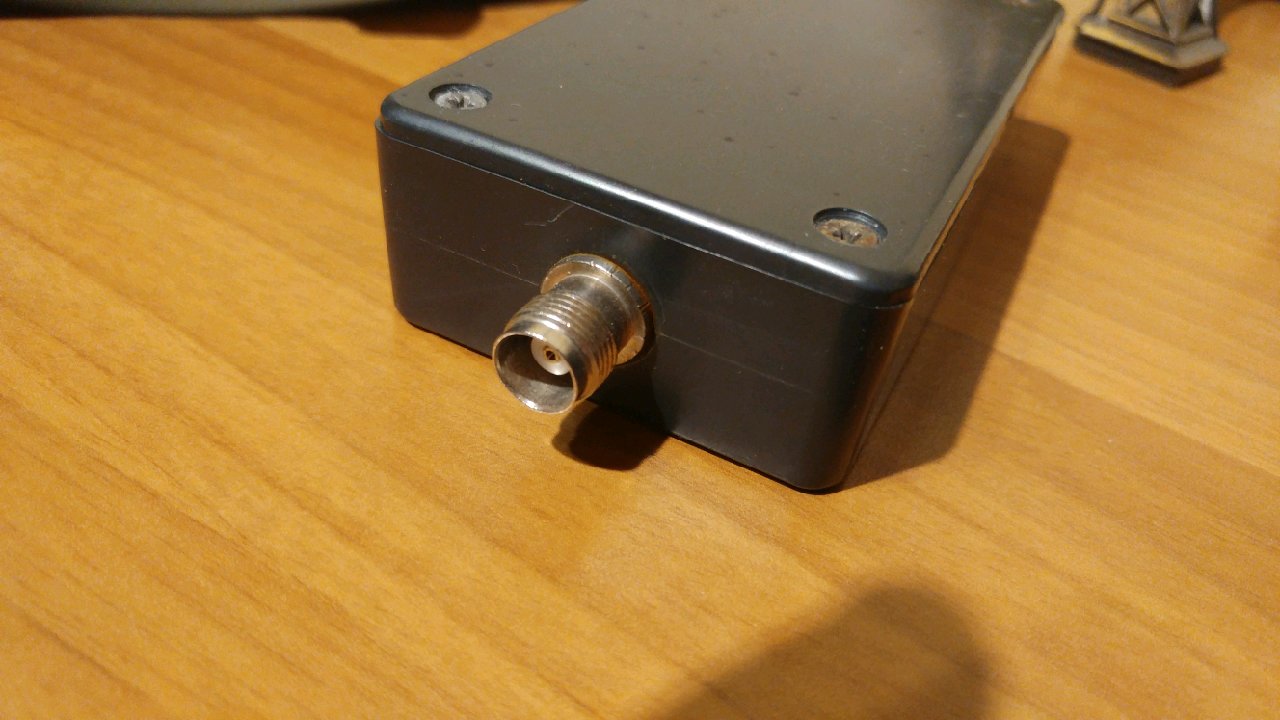

Tak to pudełko to balun 1:4. Czyli ściągnąć ferryty i założyć na wyjściu skrzynki antenowej?

Wojtek

Toledo

Hiszpania
13-10-2017 21:37
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9FYS Offline
Zaawansowany użytkownik
****

Liczba postów: 295
Dołączył: 12-12-2009
Post: #8
RE: Ferryty na kablu koncentrycznym
Od przybytku głowa nie boli. Jak już są to zostaw. Poza tym z dachu można spaść przy demontażu Wink
A przy skrzynce też możesz założyć, będziesz miał trochę mniej śmieci w rx-ie.

R.
13-10-2017 23:06
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
EC4AGT Offline
Wojtek
****

Liczba postów: 285
Dołączył: 05-10-2014
Post: #9
RE: Ferryty na kablu koncentrycznym
OK

Mam jeszcze pare wiec zaloze. Bardziej wypadaloby zmienic radio na nowsze niz zakladac pierscionki . Stare to moje TS50

Wojtek

Toledo

Hiszpania
(Ten post był ostatnio modyfikowany: 13-10-2017 23:45 przez EC4AGT.)
13-10-2017 23:45
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9EZQ Offline
Początkujący
**

Liczba postów: 93
Dołączył: 18-08-2009
Post: #10
RE: Ferryty na kablu koncentrycznym
Witam
Buduję antenę Hexbeam (prawie na ukończeniu). Oglądam w internecie opisy tych anten i najczęściej widzę pierścionki ferrytowe na kablu przy antenie. Czasami widzę zamiast tego balun 1:1. Co jest lepsze? A może jedno i drugie?
Stanisław
15-10-2017 21:34
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
