Moduł radiowy - szukam informacji i schematów
SO3ALG Offline
Nikoloz
***

Liczba postów: 156
Dołączył: 07-10-2013
Post: #1
Moduł radiowy - szukam informacji i schematów
Witam pod dłuższej nieobecności,

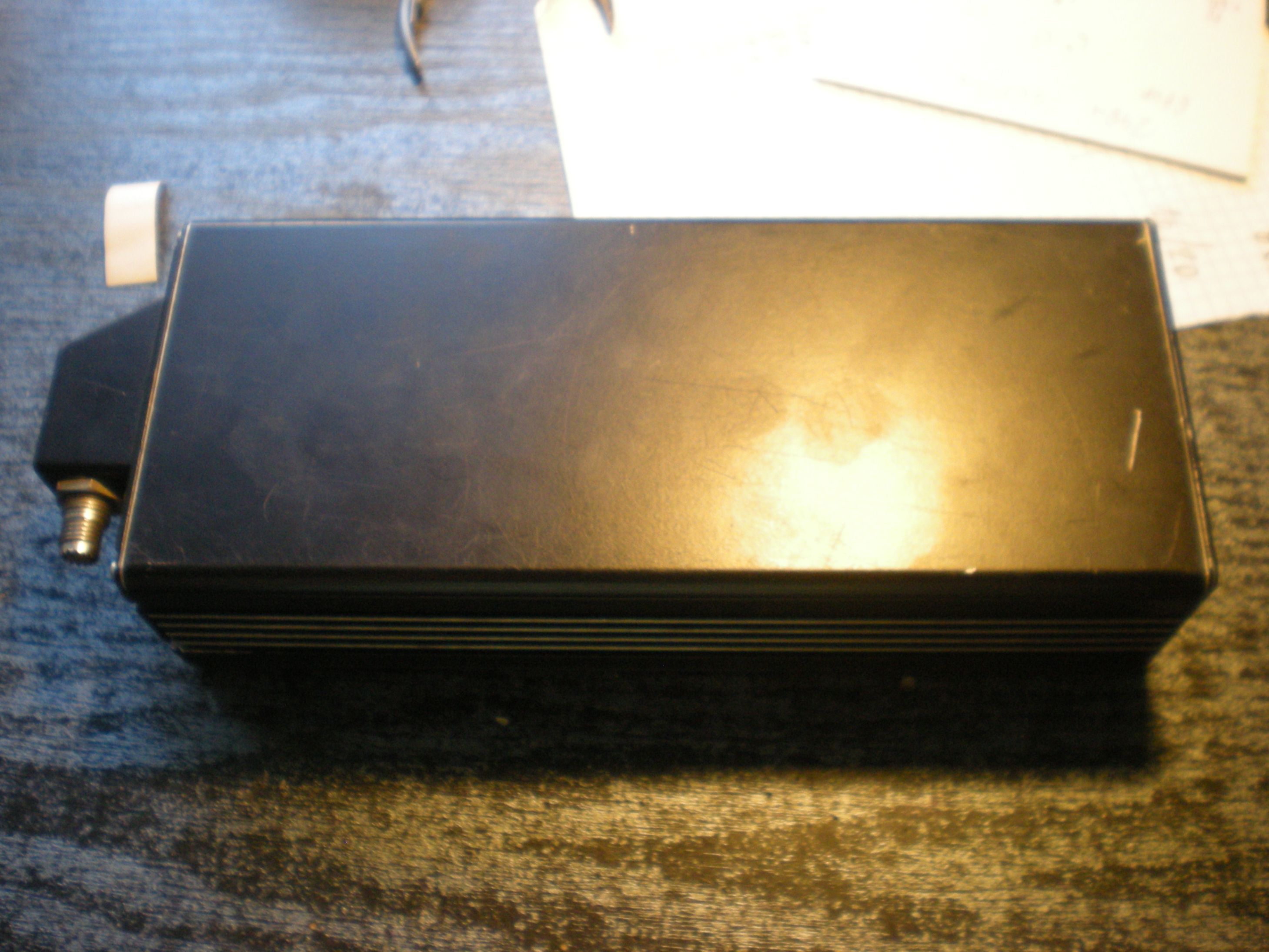

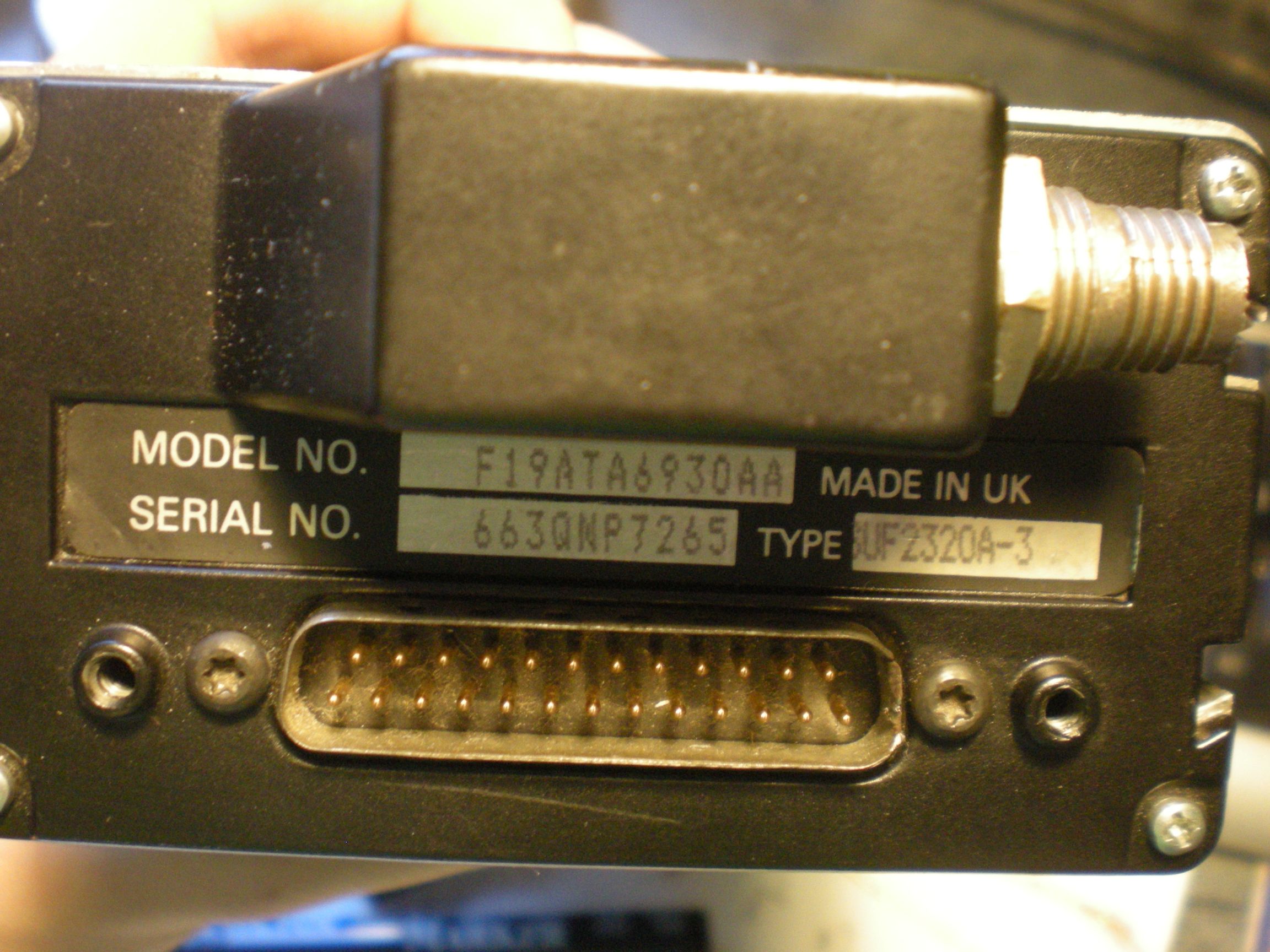

Wpadła mi w "rączki" dziwna, czarna puszka.
W środku wygląda jak część telefonu NMT.

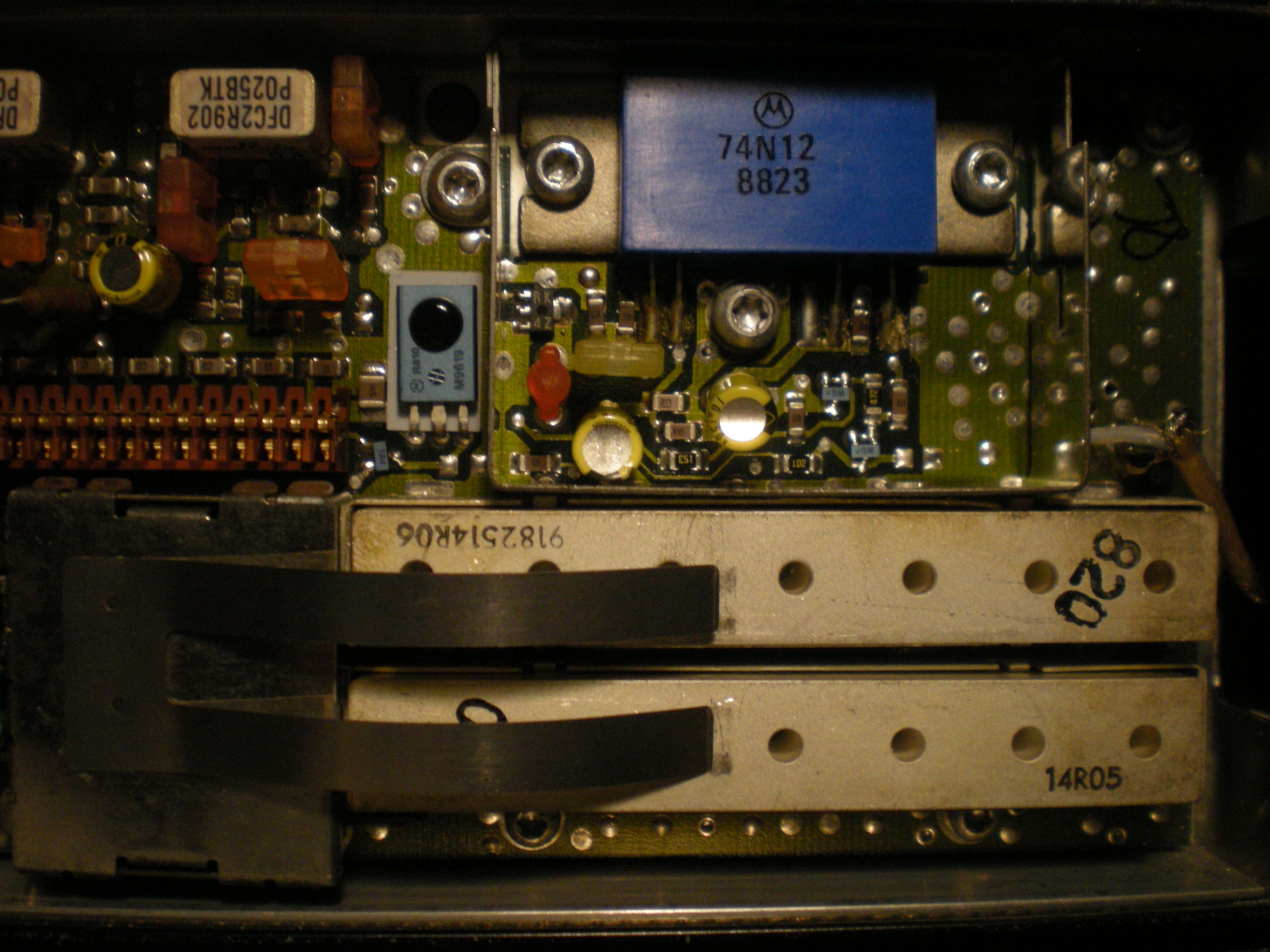

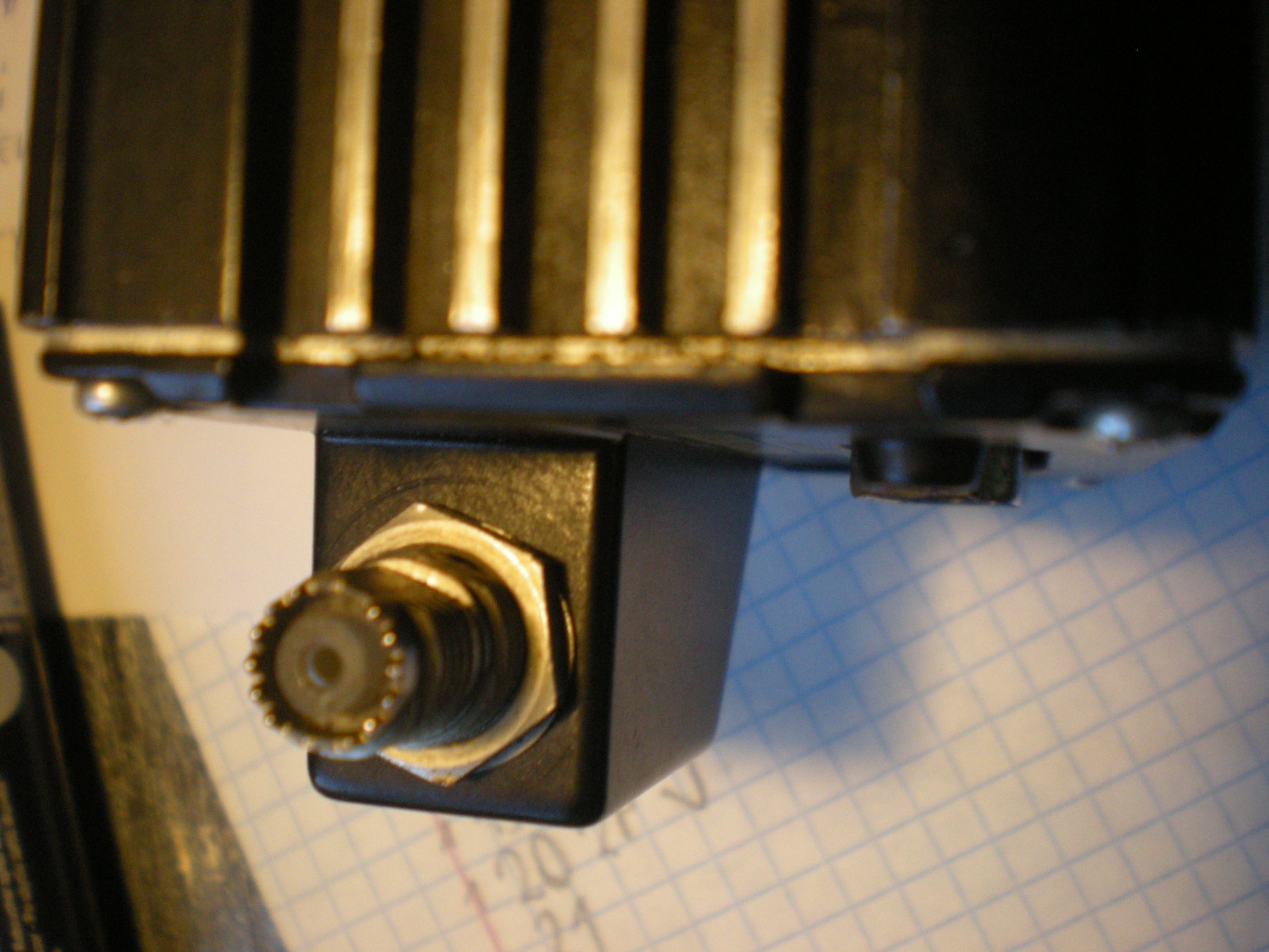

Zadziwiające jest to, że poza końcówką mocy w.cz.
posiada w środku jeszcze wzmacniacz audio.
Szukam schematu tego urządzenia, ponieważ chciałbym wspólnie z innym kolegą zastanowić się nad przeróbką tego urządzenia do zastosowań amatorskich.
Mieliście może kiedyś do czynienia z tym urządzeniem?
73!

Niko

Jestem w klubie krótkofalowców SP3PGR.
Interesowałem się nadajnikami FM(pasmo 3 metry). Od niedawna interesuję się nadajnikami na fale krótkie.
http://blogiceo.nq.pl/niko/
22-04-2015 20:06
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6ADE Offline
Radjoamator.
****

Liczba postów: 468
Dołączył: 05-04-2010
Post: #2
RE: Moduł radiowy - szukam informacji i schematów
Na schematy nie licz bo to historia techniki. Nawet scalaki są kodowane.

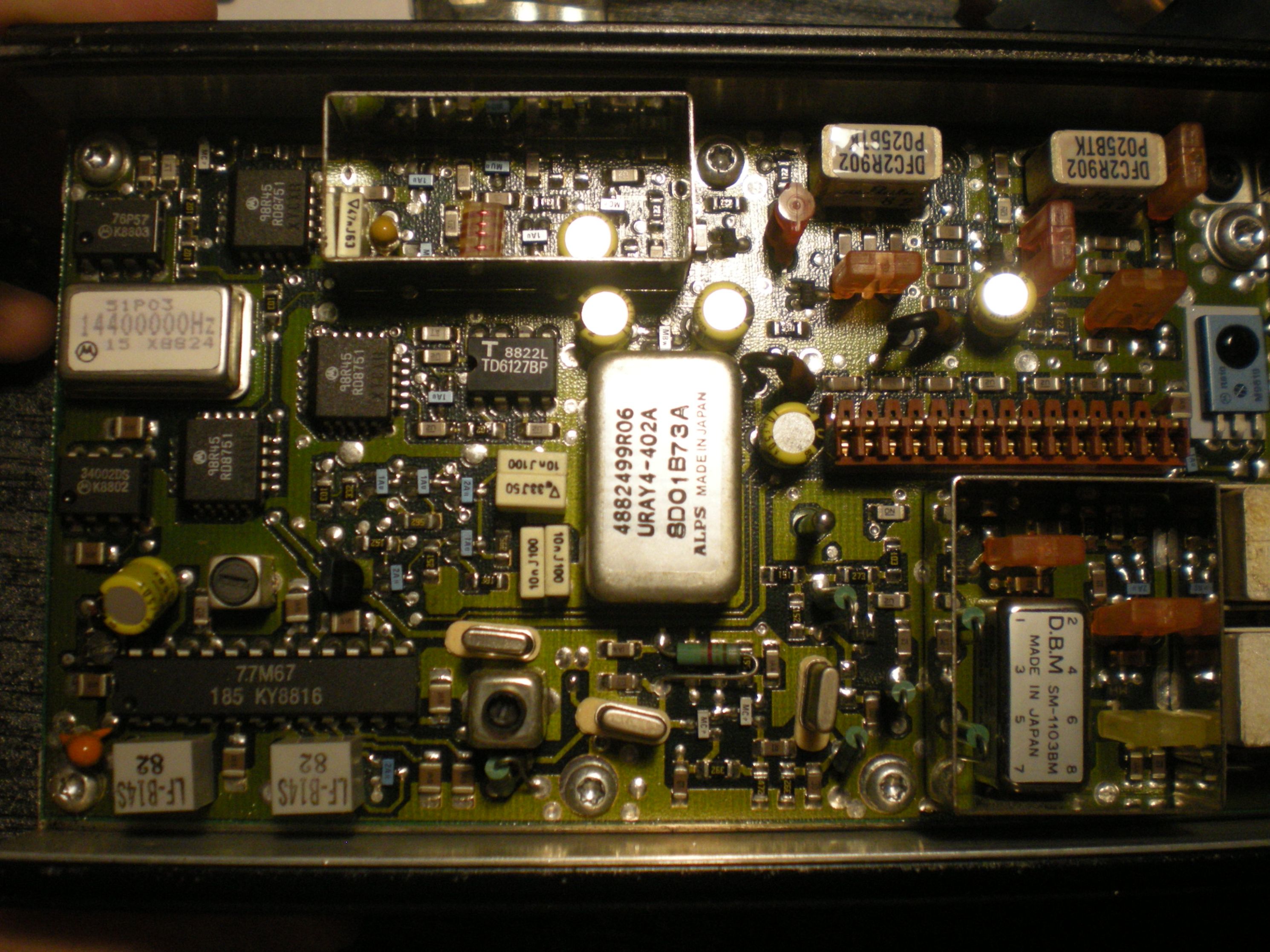

Mam taką płytkę z 3ciego zdięcia od dołu - możesz wykorzystać MC145158 w obudowie PLCC
i preskalery oraz tranzystory RF.

tylko na FM UKF -> Just True Sound Hi-Fi Smile
22-04-2015 20:27
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SO3ALG Offline
Nikoloz
***

Liczba postów: 156
Dołączył: 07-10-2013
Post: #3
RE: Moduł radiowy - szukam informacji i schematów
A i obudowa niczego sobie, może by tak wykonać transciver KF w środku Wink

Jestem w klubie krótkofalowców SP3PGR.
Interesowałem się nadajnikami FM(pasmo 3 metry). Od niedawna interesuję się nadajnikami na fale krótkie.
http://blogiceo.nq.pl/niko/
25-04-2015 20:56
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3SUZ Offline
Użytkownik
***

Liczba postów: 226
Dołączył: 30-09-2013
Post: #4
RE: Moduł radiowy - szukam informacji i schematów

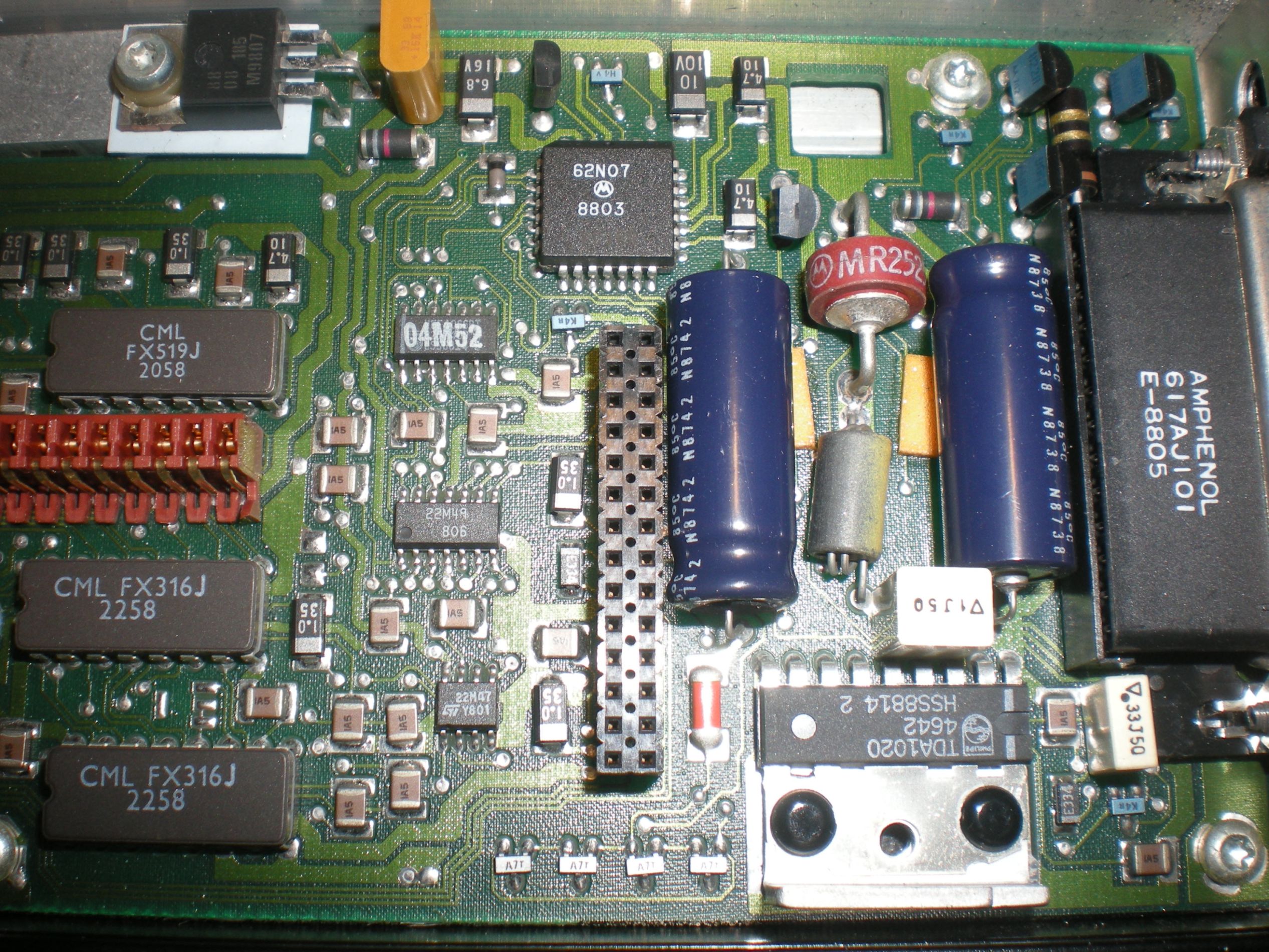

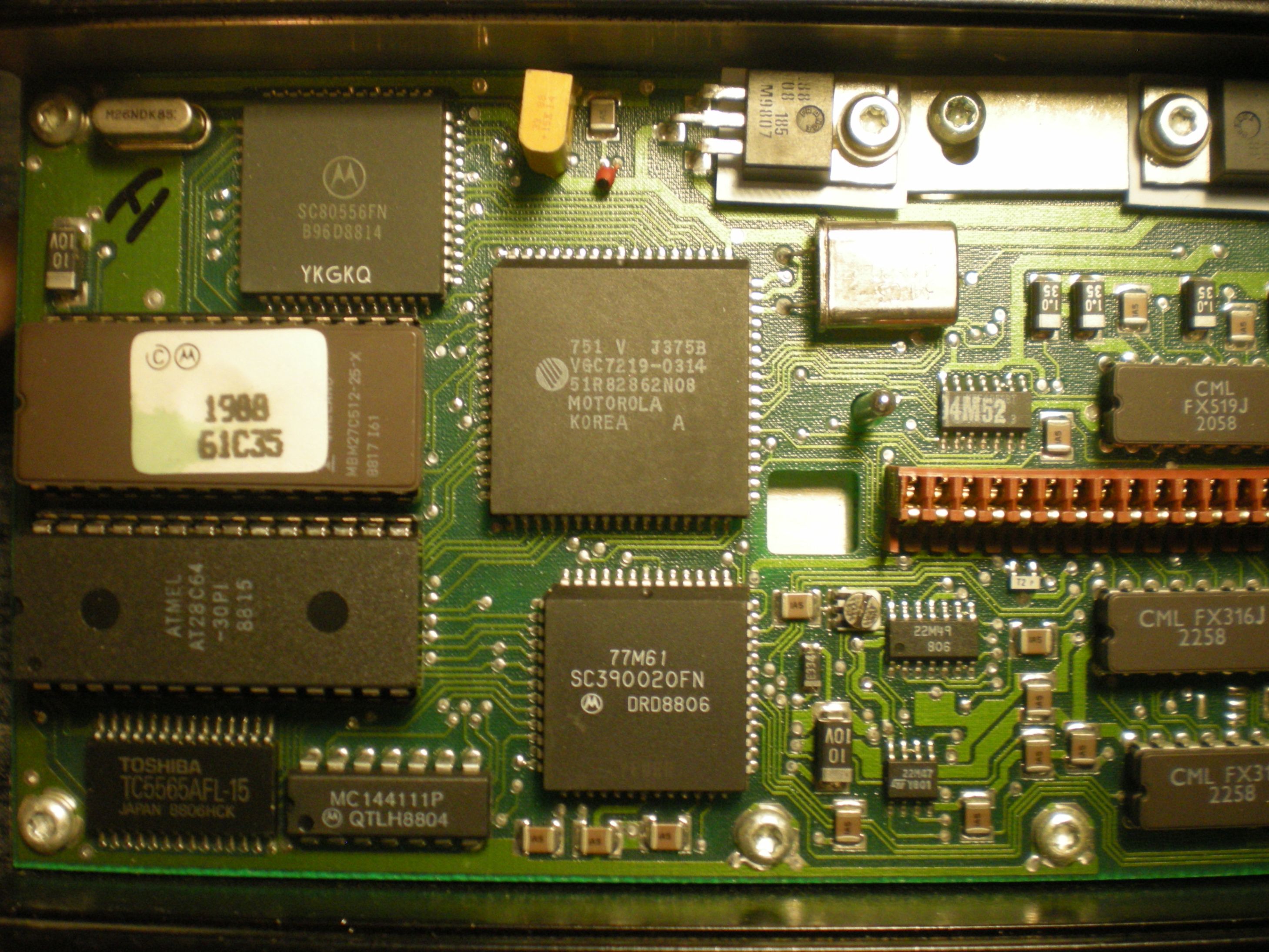

Znam tę technike bo pracowałem na takim sprzęcie. Scalaki typu FX to specjalizowane układy dla TYLKO jednego zastosowania. Nawet my jako serwis nie wiedzieliśmy wszystkiego. Ze wzgledu na tajemnice produkcji nikt praktycznie tego nie miał. Jak lubisz systemy cyfrowe to EPROM jest do przeprogramowania jako sterownik do np. syntezy na dwa metry. Reszta to typowy radiotelefon FM z odstępem duosimplexowym (ok.20 MHz) Możesz zrobić z tego odbiornik na 70cm. Te stacje pracowały na zakresie 450 /470 MHz więc przestroić o taki zakres bedzie raczej ciężko ale elementy typu tranzystory i reszta nadają sie do zastosowania.
27-05-2015 23:27
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
