Lekki kluczowany nadajnik do CW 10m
SP5NVX Offline


Liczba postów: 4
Dołączył: 19-01-2010
Post: #1
Lightbulb Lekki kluczowany nadajnik do CW 10m
Szanowni koledzy,
poszukuję układu mini nadajnika (na kwarcu), który pozwoli na prostą generację syganału CW o małej mocy do 50mW w paśmie 10m. Układ będzie kluczowany z mikrokontrolera arduino. Ważne jast aby był małych rozmiarów, z wyjściem 50 om i aby w stanie spoczynku nie pobierał za dużo prądu.
Zastanawiam się nad tym czy już ktoś może coś podobnego wykonał na to pasmo?
22-10-2013 13:59
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5KVS Offline
Karol
*****

Liczba postów: 1,012
Dołączył: 26-09-2012
Post: #2
RE: Lekki kluczowany nadajnik do CW 10m
Witaj.
50mW na 50Ohmach to jakieś 2.25V - w zasadzie jest to do zrobienia na bramkach logicznych NOT/NAND - pierwsza bramka była by generatorem, pozostałe równolegle - buforem, na wyjściu tylko musisz dodać filtr żeby podnieść impedancję wyjściową do 50Ohm i z prostokąta zrobić sinus.

Coś jak tu: http://new-ham-radio.blogspot.com/2010/0...e-qrp.html z tym że jeśli użyjesz bramki NAND, masz dodatkową nogę do sterowania nadawaniem wprost z uP - ale to się daje prosto załatwić.

PS: Właśnie zauważyłem że 74HC240 ma dodatkowe nogi do przełączania bramki w stan wysokiej impedancji, więc kluczowanie było by załatwione bardzo prosto.

Pozdrawiam
23-10-2013 13:22
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9RQA Offline
Krzysztof
****

Liczba postów: 378
Dołączył: 30-09-2009
Post: #3
RE: Lekki kluczowany nadajnik do CW 10m
Bardzo podobny tutaj:
http://www.swharden.com/blog/2010-07-14-...ansmitter/

oraz

http://py2ohh.w2c.com.br/trx/pitico/pitico.htm
http://py2ohh.w2c.com.br/trx/amatiri/amatiri.htm

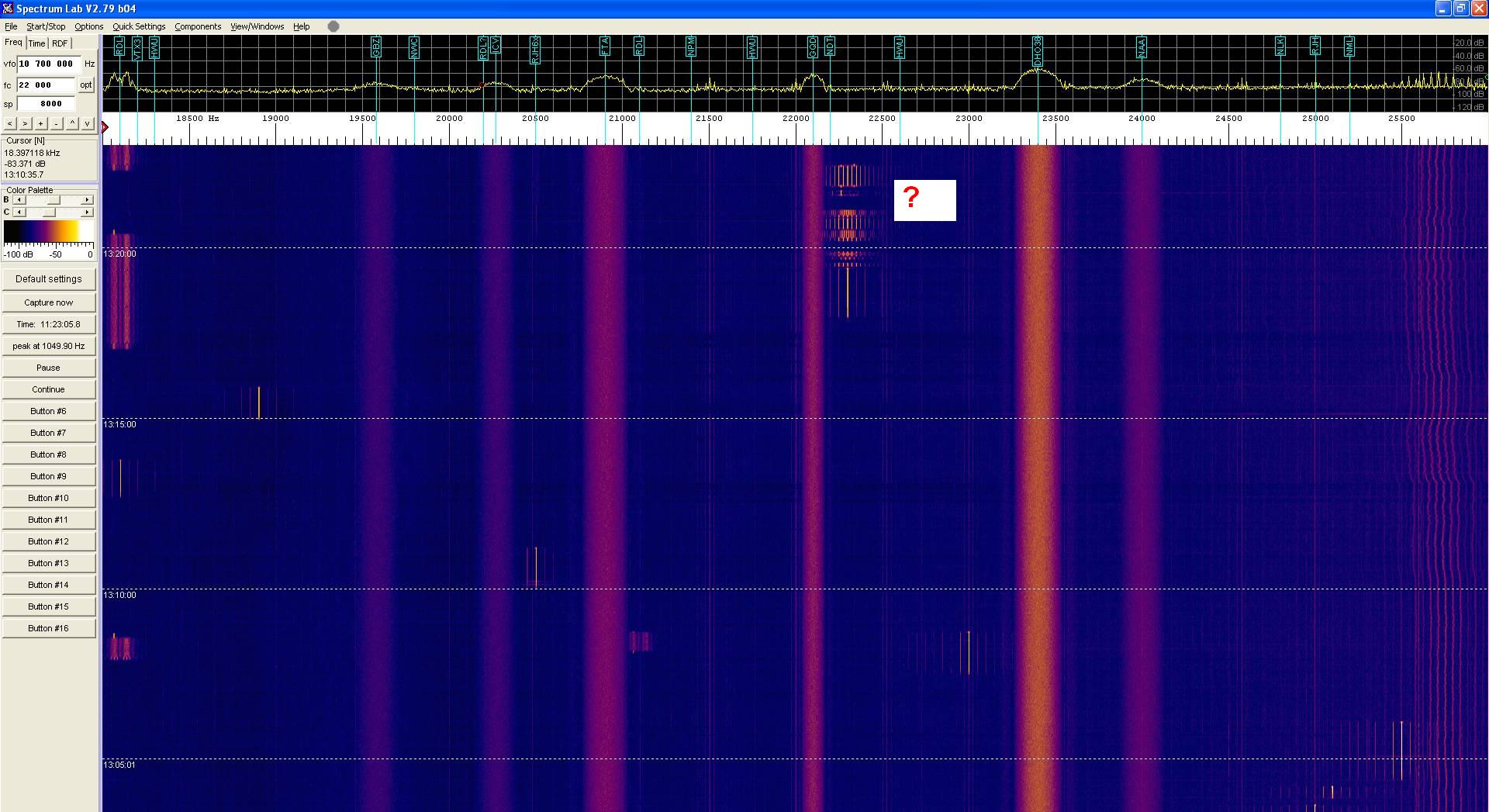

http://www.qsl.net/pa2ohh/11qrssbe.htm
(Ten post był ostatnio modyfikowany: 24-10-2013 9:34 przez SP9RQA.)
23-10-2013 15:41
