Wskaźnik dopasowania w ATU
Witam kolegów!

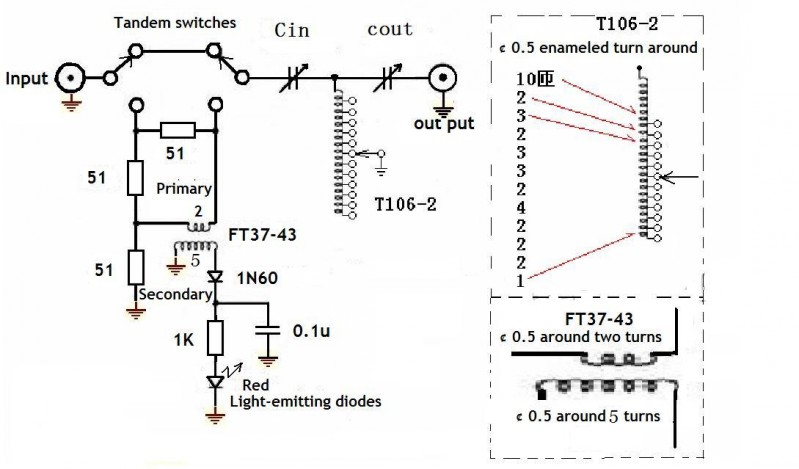

Czy wskaźnik dopasowania anteny, zastosowany w miniATU kolegi SP5DDJ (http://www.sp5ddj.pl/miniatu.htm ) można wykorzystać w ATU z linku: http://www.g8seq.com/mini_atu.php ? Czy będzie funkcjonował poprawnie?

Skrzynka antenowa będzie miała za zadanie zestroić dipol 2x15m do Taurusa 80m

Dziękuję za pomoc!
(Ten post był ostatnio modyfikowany: 24-01-2012 21:24 przez SQ8NYK.)
24-01-2012 21:24
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6FRE Offline
Leszek
****

Liczba postów: 725
Dołączył: 20-09-2009
Post: #2
RE: Wskaźnik dopasowania w ATU
Ponieważ nie ma chętnych do pomocy to ja odpowiem, że możesz oczywiście używać takiego rozwiązania uniwersalnie przy każdej antenie.
Należy jednak pamiętać o ograniczeniach takiego rozwiązania. Układ pomiarowy to detektor z podwojeniem napięcia na diodach, dołączony do mierzonego źródła za pomocą kondensatora (w tym przypadku 10pF). To rozwiązanie jest wrażliwe na częstotliwość pomiarową bo impedancja kondensatora maleje ze wzrostem częstotliwości w relacji Zc=1/(2*pi*F*C), gdzie pi =3.14, F to częstotliwość pomiarowa w Hz a C pojemność w faradach. Dla zaprezentowanego układu, na częstotliwości 3.5MHz impedancja kondensatora wyniesie ok. 4550 omów. Można taką impedancję traktować w uproszczeniu jak opornik ograniczający prąd płynący przez diodę LED co oznacza, również w uproszczeniu, że prąd ten wyniesie mniej więcej 2U/Zc gdzie U zależy z kolei od mocy na wyjściu. Moc 1 W na 50 omach to ok. 7V napięcia skutecznego więc prąd diody wyniesie ok. 14V/4550=ok. 3.0mA. Ale dla częstotliwości 14MHz wzrośnie 4 krotnie bo Zc zmaleje taką sama ilość razy. Jeśli jednak na wyjściu będzie moc 50W (czyli napięcie skuteczne 50V) a w dodatku pomiar odbywał się będzie na paśmie 14MHz to prąd diody wyniesie 2*50/(4550/4)=54mA!. Oczywiście dla większych mocy i wyższych pasm prąd będzie jeszcze większy co grozi uszkodzeniem diody LED.
Moja propozycja modyfikacji takiego układu pomiarowego polega na zastąpieniu kondensatora 10pF szeregowym połączeniem kondensatora o znacznie większej pojemności (np. 10nF) z opornikiem o oporności dobranej do maksymalnej spodziewanej mocy na wyjściu. Wartość 10k wydaje się dobra dla mocy do kilkudziesięciu W, dla mniejszych mocy można ją zmniejszyć do 1k zyskując na czułości wskaźnika. Zastosowanie szeregowego połączenia dużej pojemności z opornikiem uniezależnia układ od częstotliwości pomiaru więc zamiast diody LED można nawet dołączyć miernik wskazówkowy (woltomierz) a nawet wyskalować go w W (watach) uzyskując możliwość pomiaru mocy o dokładności wystarczającej dla potrzeb amatorskich w paśmie KF.
L.J.
