Dwuobwodowa trójka krótkofalowa
SQ6IYV Offline
Michał
*

Liczba postów: 31
Dołączył: 09-02-2010
Post: #1
Dwuobwodowa trójka krótkofalowa
Witam Wszystkich!

Znalazłem w swoich zbiorach kilka egzemplarzy "Radiotechnika" sprzed II wojny światowej. W jednym z numerów ukazał się schemat "Dwuobwodowej trójki krótkofalowej". W opisie można znaleźć pojemności mierzone w "cm" a nie w "pF" oraz opory mierzone w tajemniczych jednostkach "mg" a nie w omach. Czy ma ktoś pojęcie jak to dzisiaj przeliczać??? Tam też jest podana jedna jednostka pojemności kondensatorów, a mianowicie „mf” wygląda mi to na mikrofarady pod warunkiem, że wcześniej ta jednostka była spolszczona (to znaczy nie używano współczesnej nomenklatury). Załączam skan dla wszystkich zainteresowanych i czekam na wszelkie opinie na temat tajemniczych jednostekSmile

Pozdrawiam! 73!


Załączone pliki
.pdf  Dwuobwodowa trojka krotkofalowa.pdf (Rozmiar: 2.85 MB / Pobrań: 1998)

Rób to, co kochasz i kochaj to, co robisz! VY 73!

http://sq6iyv-qrp.xlx.pl/
20-11-2011 1:44
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9MRN Offline
MAc
*****

Liczba postów: 817
Dołączył: 29-08-2009
Post: #2
RE: Dwuobwodowa trójka krótkofalowa
mnie mg wygląda na skrót od mega - czyli megaohma
Rs1 i Rs3 okolo 1Mohm, co by się zgadzało

a "cm" nie wiedzieć czemu :-) kojarzy się z pF (kondensatory z obwodu wejściowego) ok 40pf
(pomimo tego, że w tabeli występuje również pF)

cewka dla zakresu 40m z tabeli ma 20zw (przyjęta średnica 25mm i dlugość 5cm) - czyli koło 25uH co z 20pf (połowa pojemności agregatu) daje rezonans na 7MHz

73
MAc
mrn

Fajne :-)
20-11-2011 12:24
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
3Z6AEF Offline
Waldek
***

Liczba postów: 237
Dołączył: 27-06-2009
Post: #3
RE: Dwuobwodowa trójka krótkofalowa
(20-11-2011 12:24)SP9MRN napisał(a):  [...] a "cm" nie wiedzieć czemu :-) kojarzy się z pF [...]

cm to po prostu... centymetr! :-)

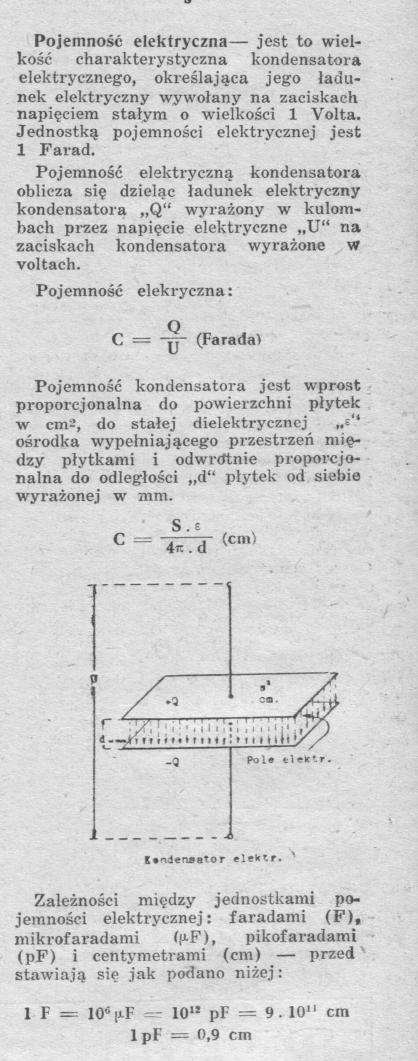

W przybliżeniu równy 1 pF, a wyjaśnienie - w poniższym załączniku (skan z Radioamatora nr 2/1950 str. 16)

20-11-2011 14:34
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8CGE Offline
Wiesław

Liczba postów: 2
Dołączył: 05-08-2009
Post: #4
RE: Dwuobwodowa trójka krótkofalowa
Stary temat, ale może się przydać;
1cm=1,113pF i tyle.
13-12-2012 19:44
