Online Gerber Viewer
SQ9MDD Offline
Rysiek
****

Liczba postów: 380
Dołączył: 01-02-2009
Post: #1
Online Gerber Viewer
Zastanawiałem się czy z Sprint Layout można wyeksportować pliki Gerber. Chciałem zobaczyć jak to będzie po takim eksporcie wyglądało. Znalazłem przeglądarkę gerberów online.

Może jeszcze nie było i może się komuś przyda.

http://www.gerber-viewer.com/default.aspx

...przede wszystkim nie zakłócać...
11-10-2011 12:56
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5FCS Offline
Adam
*****

Liczba postów: 1,068
Dołączył: 02-02-2009
Post: #2
RE: Online Gerber Viewer
Ryszard, jak najbardziej Sprint Layout generuje poprawne pliki Gerber oraz wiercenia pod Exelona. Wszystkie pliki musisz generować tak jak je widzisz na ekranie (bez lustra dla dolnej warstwy). W załączniku gerber.zip dwa pliku z Twojego projektu sterownika DTMF (dolna warstwa miedzi oraz górny opis elementów).

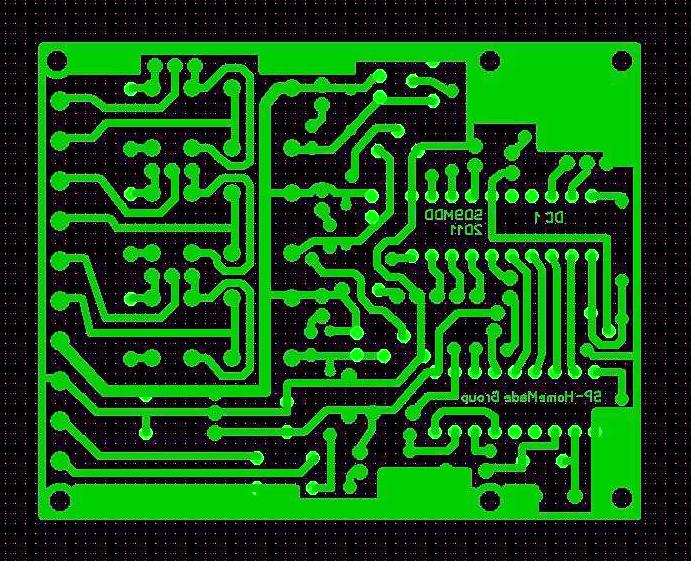

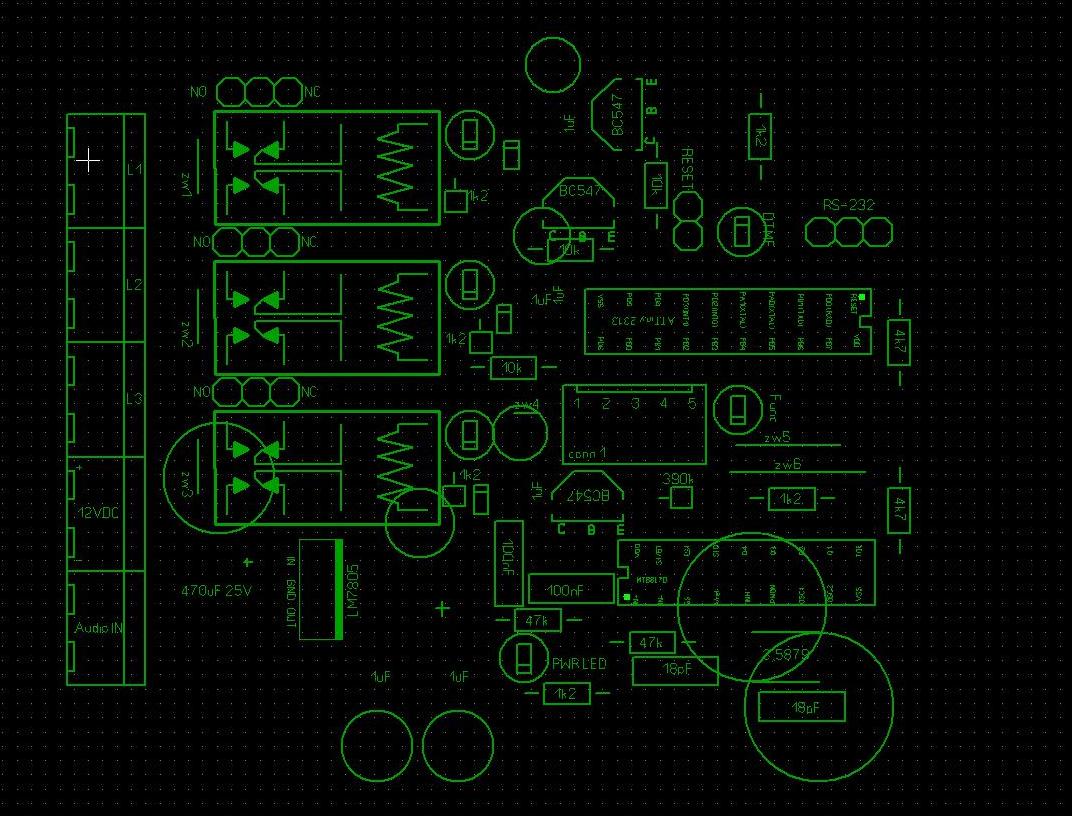

Na zdjęciach te same pliki oglądane w przeglądarce gerberów pakietu Kicad, źle interpretuję fragmenty łuków w rysunkach obudowy.


Załączone pliki Miniatury
İmage İmage

.zip  gerber.zip (Rozmiar: 20.62 KB / Pobrań: 449)

73 Adam
11-10-2011 13:34
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4EJT Offline
Marcin
****

Liczba postów: 311
Dołączył: 06-05-2011
Post: #3
RE: Online Gerber Viewer
Pozwolę sobie odświeżyć temat
http://modulowo-blog.pl/ciekawe-strony-w...anych-pcb/
Rysiek, wydaje mi się, że trójwymiarowy obraz z możliwością obracania wirtualnej płytki będzie ciekawszy (jeśli jeszcze na to nie trafiłeś).
(Ten post był ostatnio modyfikowany: 15-01-2013 8:42 przez SP4EJT.)
15-01-2013 8:42
