filtr kwarcowy xf-8006 a i xf8006 b
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #4
RE: filtr kwarcowy xf-8006 a i xf8006 b

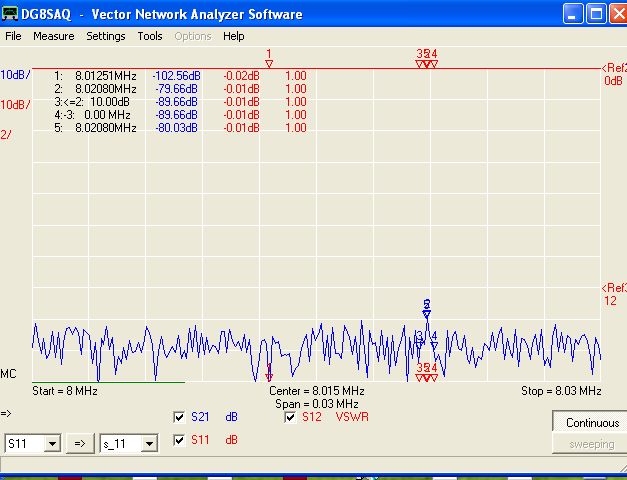

Może trochę dłużej przyszło zaczekać ale załączam, wynik dotyczy jednego filtra, normalnie łączone szeregowo dwa. Jeden plik to filtr badany z dopasowaniem typu L, drugi rozpięty filtr by pokazać dynamikę przyrządu. Nie zważać na swr robiłem szybko i źle odchczyłem, patrzeć tylko na s11, s21. Dynamika bez ekranowania analizatora 80dB z ekranowaniem jeszcze lepiej.


Załączone pliki Miniatury
İmage İmage
(Ten post był ostatnio modyfikowany: 08-09-2011 7:48 przez SQ4AVS.)
07-09-2011 21:59
