Wzmacniacz QRP co nie tak?

[SQ4RNF]

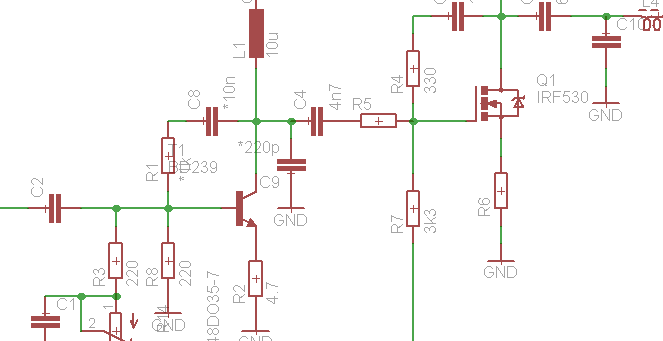

Tak na pierwszy rzut oka w schemacie masz za dużo kondensatorów w filtrze Pi. C2 to 5x470p. PR-ki są w obudowach SMT. Cewki L1,2,3 mają raster na płytce 2.5mm. Tuż przy stabilizatorze, po obu jego stronach powinny być kondensatory 100n (mogą być smd lutowane bezpośrednio do wyprowadzeń) w a i jakiś elektrolit dobrze byłoby dorzucić. Kolega Henryk napisał, że dodatkowe obciążenie bramki rezystorem 3k3 jest zbędne.
Osobiście preferuję ustawianie kolejnych stopni "naprzeciw siebie"(tak jak w załączniku)- wizualnie łatwiej mi jest potem analizować.

Edit.

Widzę, że nadal nikt nie był w stanie udzielić odpowiedzi na pytanie dot. kondensatora sprzęgającego. Przewaliłem trochę literatury, trochę internetu ale odpowiedzi również nie znam.

Wyczytałem, że:
Kondensator sprzęgający powinien mieć jak najmniejszą upływność i jak największą (w praktyce: odpowiednią do dolnej granicy przenoszonego pasma częstotliwości sygnału) pojemność.

Kondensator ma w sobie "mały rezystor", czyli posiada rezystancję strat, ale chyba to jest do pominięcia.

Inna sprawa to kompensacja Xl. Gdy źródło ma reaktancję indukcyjną, to obciążenie musi mieć reaktancję pojemnościową.

Jeszcze inna sprawa to poruszane tu dopasowanie. Oporność wyjściowa musi być taka sama jak oporność obciążenia. W przypadku kiedy jest inaczej, występuje niedopasowanie i część mocy zostaje odbita, pojawia się fala stojąca itd. Zakładając, że impedancja źródła i obciążenia w naszym przypadku są sobie równe, to kondensator powinien wprowadzać jak najmniejszą oporność.

Pokusiłem się o obliczenia. Dla 10n,68n,100,300n mamy reaktancję odpowiednio 4.3om, 0.63om, 0.43om, 0.14om. Kondensatory 10n i 68n będzą wprowadzały odpowiednio: VSWR 1.43 i 1.06, tłumienie niedopasowania ML 0.28dB i 0.007dB i procent fali odbitej 3.2% i 0.2%. Dla reszty nie liczyłem bo straty są pomijalne. Chyba jednak jest to zły kierunek myślenia.



Przy okazji serdecznie dziękuję Henrykowi za tak dogłębne przedstawienie tematu konstrukcji PA. Wiele informacji po prostu nie idzie nigdzie znaleźć - pomimo wszechogarniającego nas wszystkich internetu i ebooków.
