Filtr Helikalny na 144MHz
SQ5KVS Offline
Karol
*****

Liczba postów: 1,012
Dołączył: 26-09-2012
Post: #1
Filtr Helikalny na 144MHz
Hej.
Zbudowałem filtr helikalny na pasmo 2m. Założenie było takie - fśrodkowa ~ 144MHz, pasmo ok 3MHz (nie krytyczne), zafalowania rozsądne (<1dB), 50 omów impedancja.
Wyliczyłem wszystko programem Helical. Pociąłem, doszlifowałem laminat (dokładność komory to jakieś 0.2mm Smile, nawinąłem, polutowałem. Wiadomo że trzeba będzie podstroić - cudów nie ma - dorobiłem stroiki (mosiężne śruby grzybkowe).

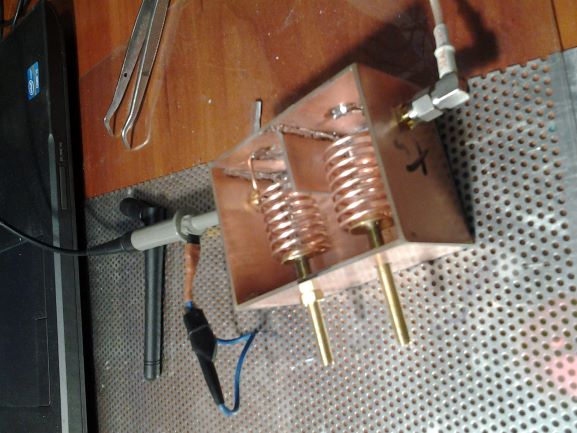

I wyszło takie cuś (przepraszam za nieostre, sonda z Rigola jest jako prowizoryczna antena jak sprawdzałem czy na SDRze coś słychać). Oczywiście do pomiarów zamknąłem komorę):
Wygląda ładnie.

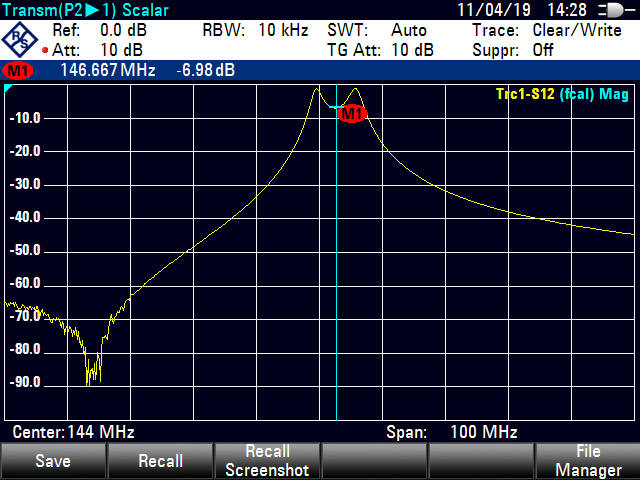

No to trzeba wrzucić na analizator. Wyszło tak:
Hmm.. Co nieco za szeroko i straszny dół. Popatrzyłem w program Helical i faktycznie za duży prześwit między komorami wyszedł. No to go zwęziłem (trochę prowizorycznie, ale na miejscu):

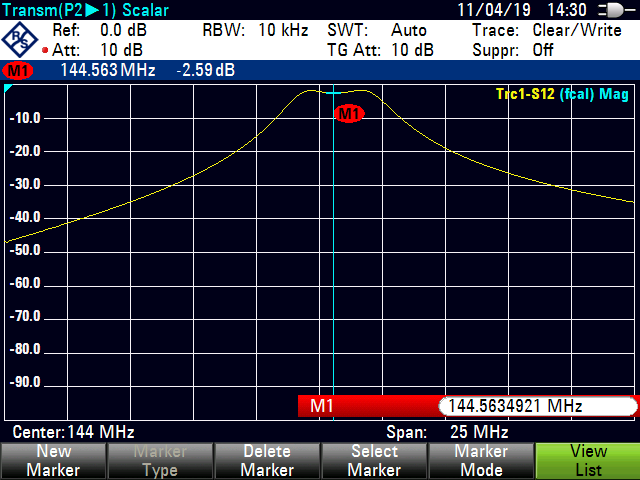

Lepiej!

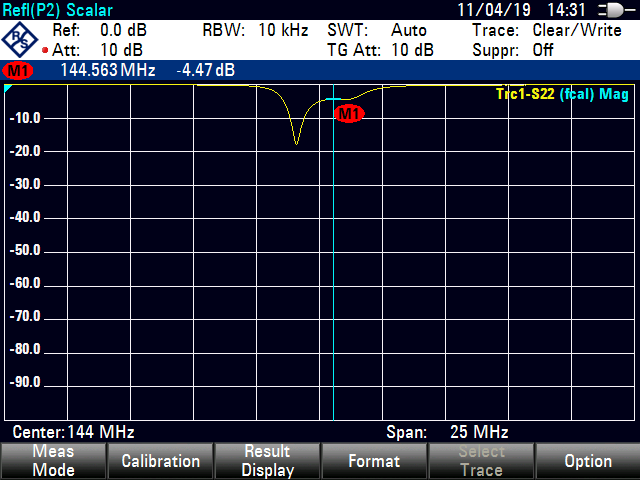

Jakie jest tłumienie odbicia?:

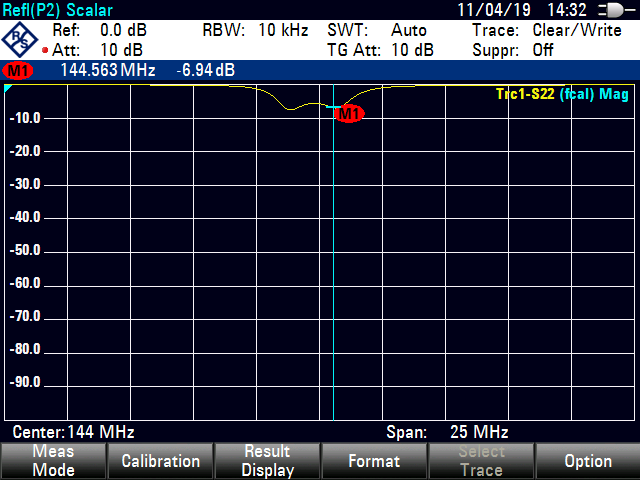

Brzydko. Podstroiłem:

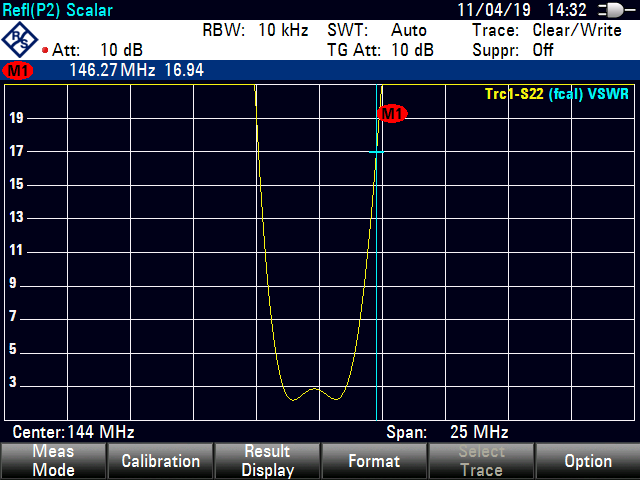

Lepiej. Ale słabe tłumienie odbicia. SWR:
Hm.. Symetrycznie. Ok. Ale SWR między 2~3 to trochę mi się nie podoba...

No i pytanie do kolegów którzy mają większą praktykę. Z czego wynika taki słaby SWR (o instrument się nie martwcie, R&S). Niedopasowania impedancji wejścia do projektowanej komory? Czyli zmienić miejsce odczepu? Za małe sprzężenie z we/wy?

Załączę jeszcze plik z Helicala, żeby było widać co miało być (tam chyba jednak troszkę namieszałem)

Pozdrawiam
