Trochę mi przeszła złość na NWT200 ale nie na tyle aby go naprawiać.

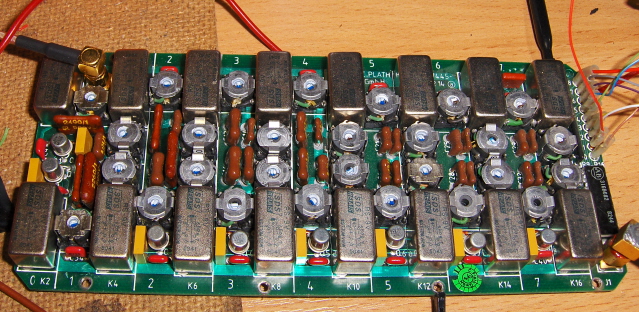

Wygrzebałem poprzednika tj NWT7 w wersji EKO i pomierzyłem obwody wejściowe a może lepiej to nazwać filtry pasmowe.
Jak wyglądają można obejrzeć na załączonym obrazku. Pochodzenie nieznane ale przynajmniej druk zrobiła firma C.PLATH GmbH, Sieć podaje że robiła radionamierniki dla wojska i nie tylko.
Wejście i wyjście filtrów to 50 Omów.
Trochę za szerokie ale w paśmie przepustowym malutkie tłumienie.
Pomiary w plikach .pdf
.pdf  out_1.pdf (Rozmiar: 15.33 KB / Pobrań: 799)
.pdf  out_2.pdf (Rozmiar: 15.68 KB / Pobrań: 743)
.pdf  out_3.pdf (Rozmiar: 15.8 KB / Pobrań: 669)
.pdf  out_4.pdf (Rozmiar: 15.67 KB / Pobrań: 647)
.pdf  out_5.pdf (Rozmiar: 15.72 KB / Pobrań: 679)
.pdf  out_6.pdf (Rozmiar: 16.02 KB / Pobrań: 694)
.pdf  out_7.pdf (Rozmiar: 15.27 KB / Pobrań: 769)

73, Mietek
