Składamy wzbudnicę SSB G4CLF

[DA_KAR]

(25-02-2015 1:00)SQ5KVS napisał(a):  W większości aplikacji wzmacniaczy m.cz. na wyjściu glosnikowyn
jest tez szeregowo z rezystorem do masy kondensator ,
np 50n+10omow - na wyższych częstotliwościach głośnik
ma za dużą impedancję.

Istotnie, masz rację. Zapomniałem dorysować.
na wyjściu jest do masy kondensator 100nF
bez żadnego opornika.
Pozdrawiam

Darek

---

(24-02-2015 9:44)bolanren napisał(a):  Darku,
Podobno ten wzmacniacz m.cz. , to TBA820. Podobno.
Pozdrawiam
Jerzy

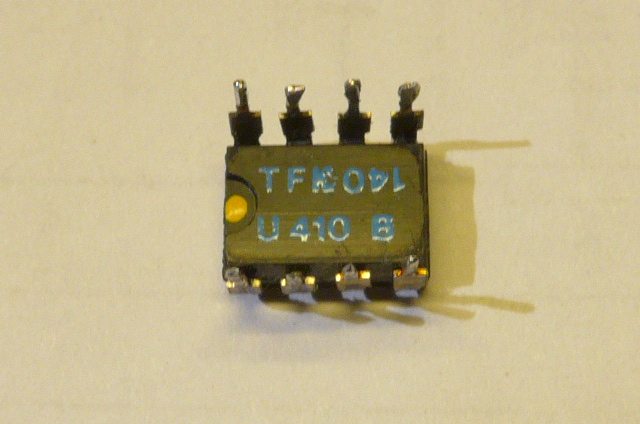

Nie dawało mi to spokoju, wylutowałem "drania".
Ukazała się cała "naga" prawda. Nóżki były przegięte,
był wlutowany "brzuchem" do góry. Na spodzie znalazłem jego symbol U410B.
Nareszcie wiem z czym walczę. W poszukiwaniach trafiłem
na fajną stronę gdzie są aplikacje wszystkich wzmacniaczy audio
które znam i mnóstwa których nie znam. Może komuś się przyda.
http://www.datasheetarchive.com/dl/Datas...017491.pdf
Pozdrawiam

Darek
