Generator na układzie SI570 ciąg dalszy
SP2DMB Offline
Nowicjusz
*

Liczba postów: 18
Dołączył: 16-03-2010
Post: #2
RE: Generator na układzie SI570 ciąg dalszy
Witam !
Sukcesywnie praca chyli się ku końcowi. Jednak zanim to nastąpi musimy przetestować ostateczną konfiguracje. Załączam plik .lay oraz PDF schematu płytek do VFO. Jak będzie całość ukończona dodam schemat montażowy dla ułatwienia.
Wymiary całości: 80 x 88mm. Płytka jest jednostronna. Plik PDF jest odwrócony, więc bez przeróbek nadaje się do "prasowanki".
W zasadzie pozostało nam uruchomienie większej ilości pasm i ostateczny test poszczególnych funkcji.

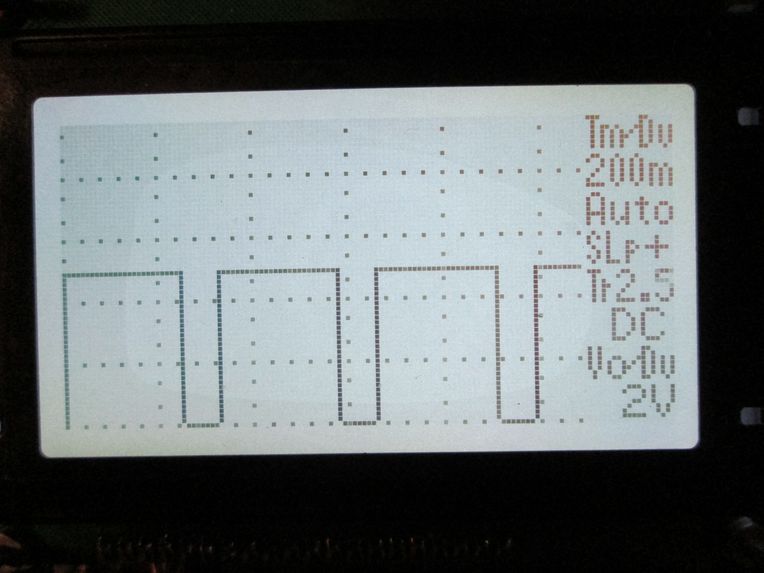

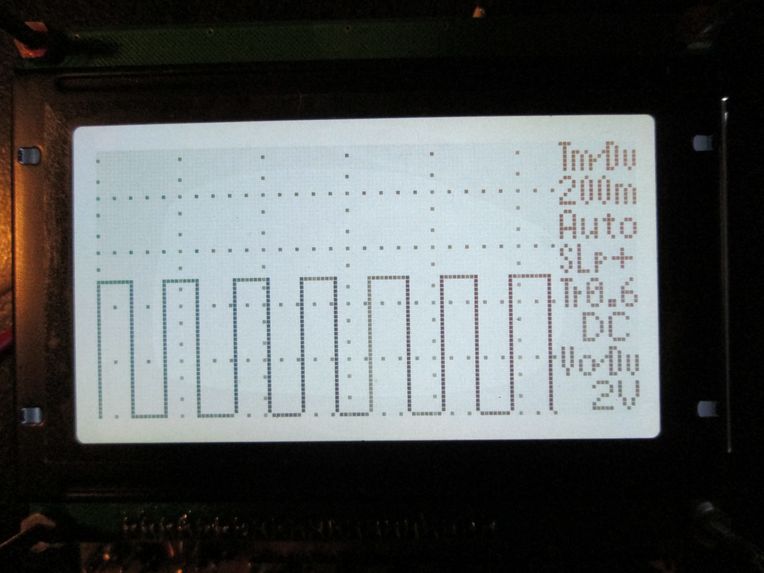

Dodam jeszcze dwa zdjęcia z działania klucza elektronicznego - "kropki i kreski". Oscyloskop wykonany na Atmedze644P.
73 - Piotrek SP2DMB
