(27-11-2011 15:13)SP6OUJ napisał(a):  ATLANTIS, ciężko jeszcze coś tu podpowiedzieć, bo radio jest dość proste i wiele podpowiedzi powinno już radio "uzdrowić". Może zrób fotkę tego radia, być może zobaczymy coś, czego być nie powinno? Może jakiś element ma inną wartość niż na schemacie? Moim zdaniem to problem z BFO.

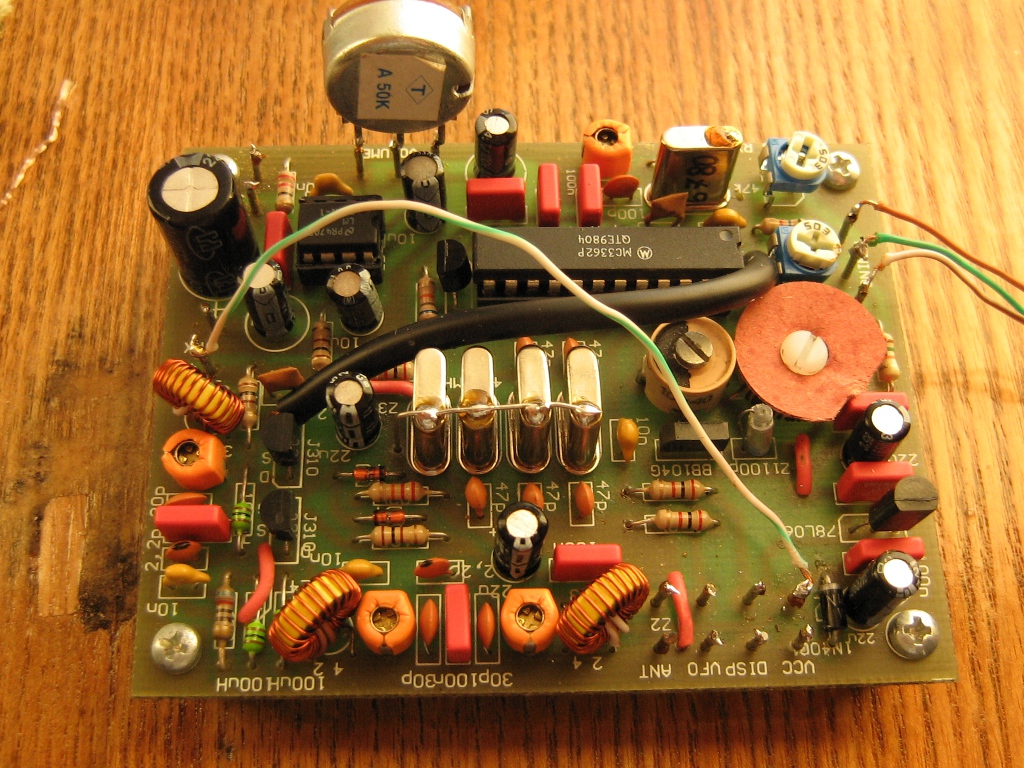

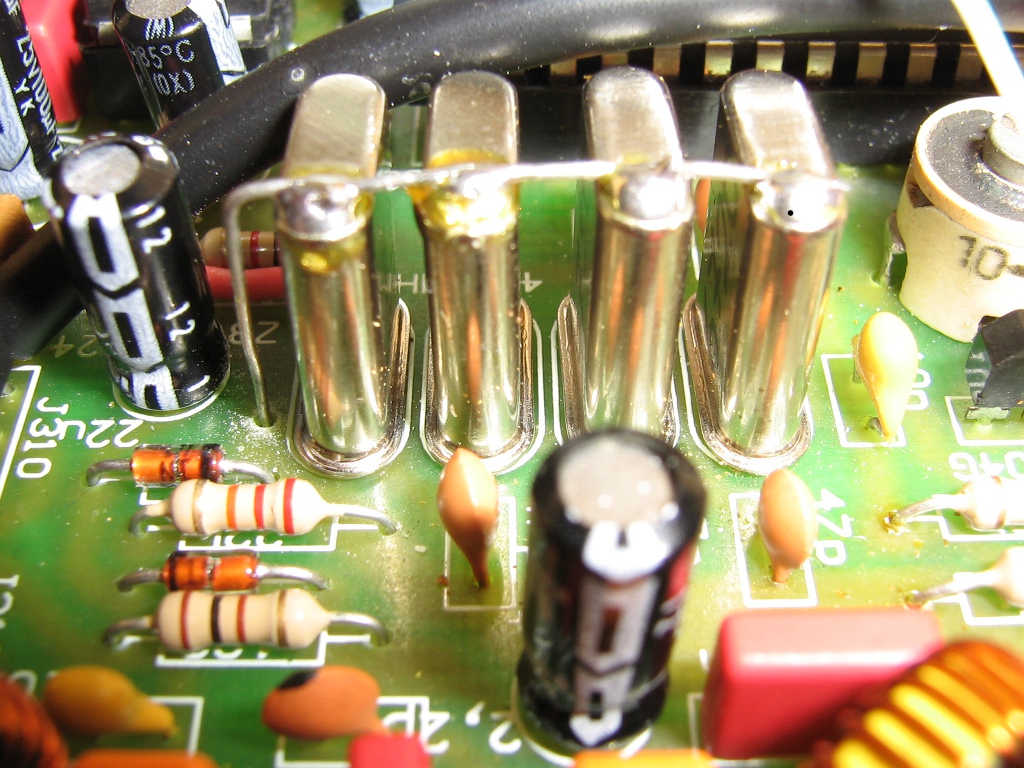

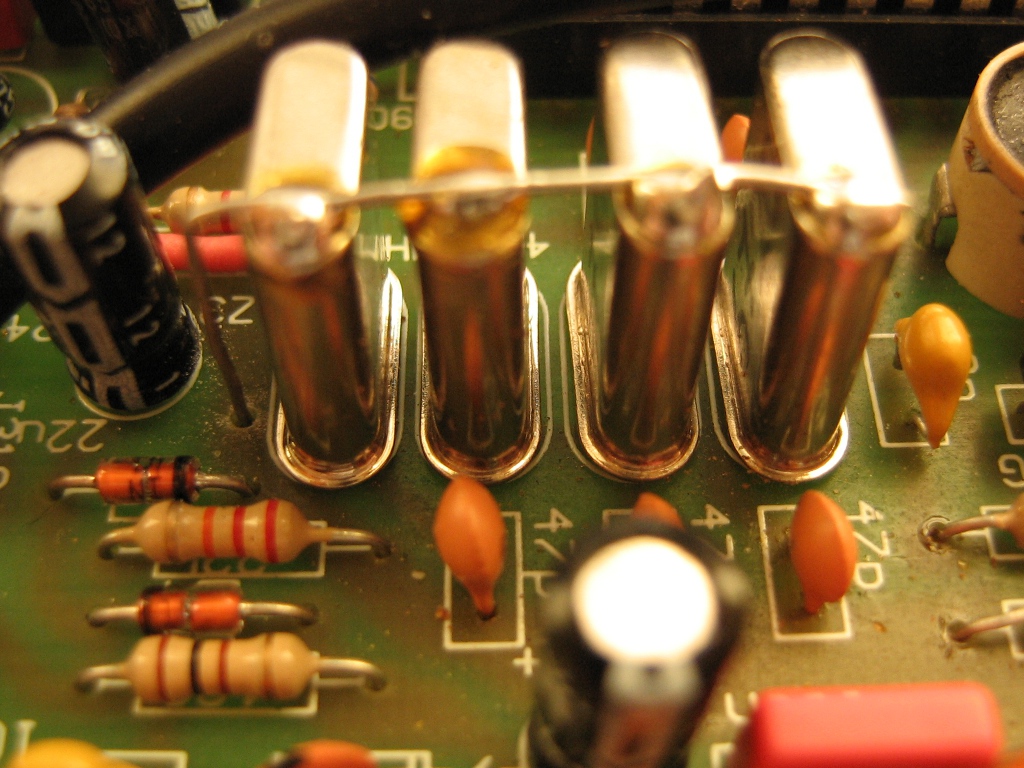

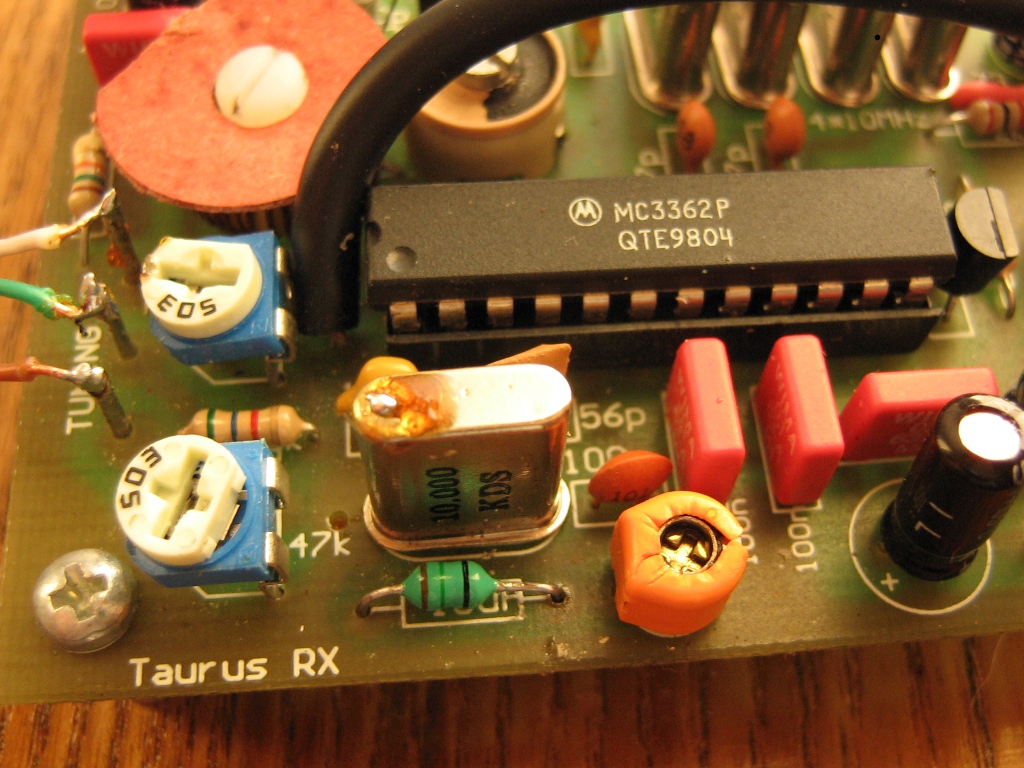

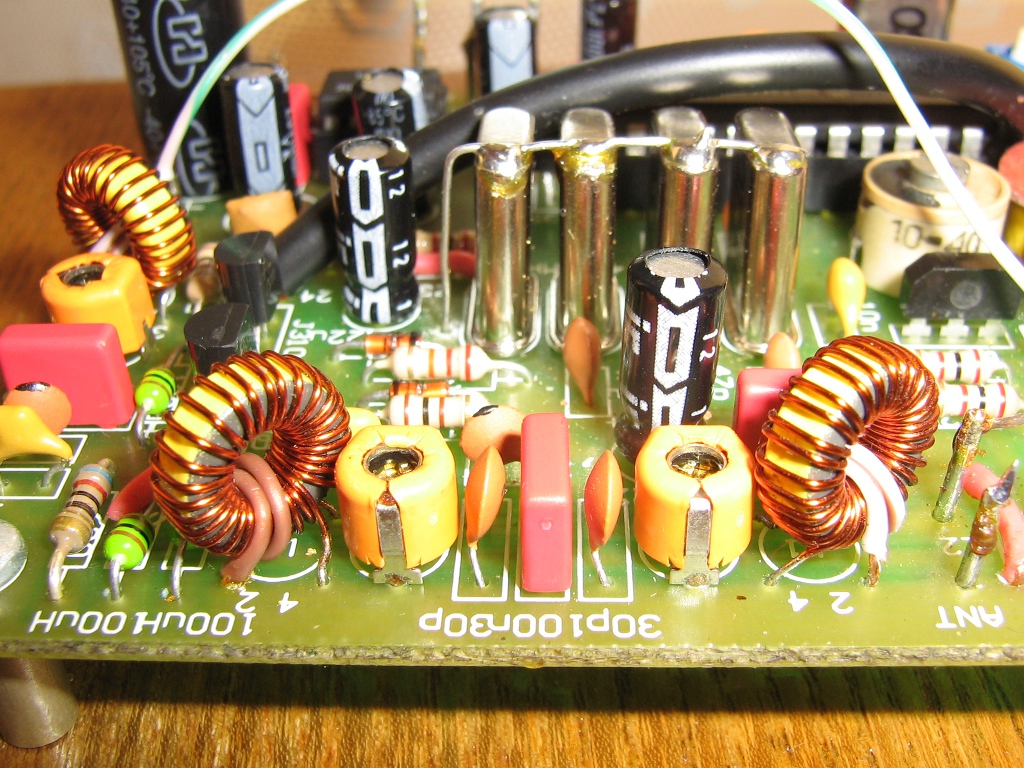

Proszę bardzo. Wrzucam zdjęcia płytki RX Taurusa.

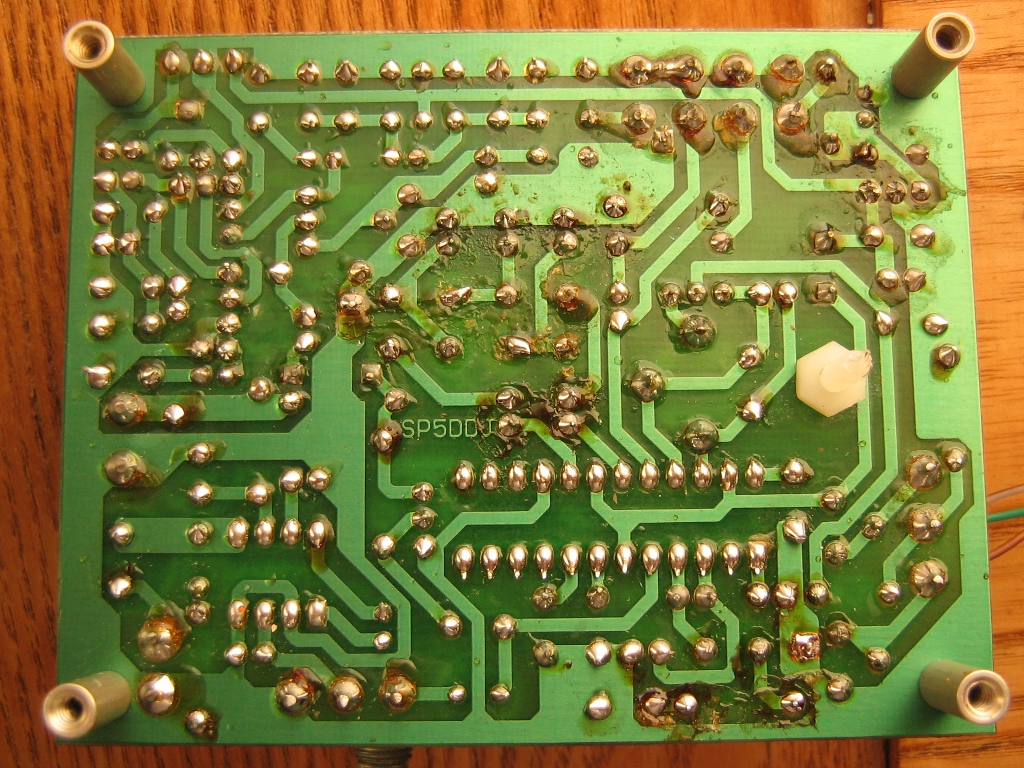

Jeśli chodzi o widok od strony druku to zapominałem dodać, że podczas odsysania cyny przy wymienianiu kompletu starych kwarców odpadł kawałek "oczka" lutowniczego i musiałem w tym miejscu przylutować końcówkę kwarcu bezpośrednio do ścieżki (po uprzednim usunięciu solder maski rzecz jasna). Proszę o niedoszukiwanie się przyczyny tutaj, gdyż jak już wspominałem występowała ona od samego początku i wymiana kwarców była próbą poprawy sytuacji.

BTW jeśli chodzi o wspomniane pętle masy... Jeśli podaję sygnał np. Z BFO, VFO albo obwodów wejściowych przez kabel ekranowany to ekran powinienem łączyć z masa z jednej czy obydwu stron? Pytam ponieważ w instrukcji Bartka zaznaczono połączenie tylko z jednej. Na płytce Kacpra otwór do wlutowania ekranu jest już po obydwu stronach.
Jeśli łączymy tylko z jednej, to ma znaczenie z której?
