RX2005- uniwersalny odbiornik CW/SSB - SP5GOA - 12-11-2019 16:08
Witam! Poszukuję dla młodego początkującego amatora rysunek PCB dla tego odbiornika. W AVT już nie ma po nim śladu. Jeżeli ktoś ma to bardzo proszę o pomoc.
Pozdrawiam Andrzej sp5goa.
RE: RX2005- uniwersalny odbiornik CW/SSB - U.L. - 13-11-2019 16:41

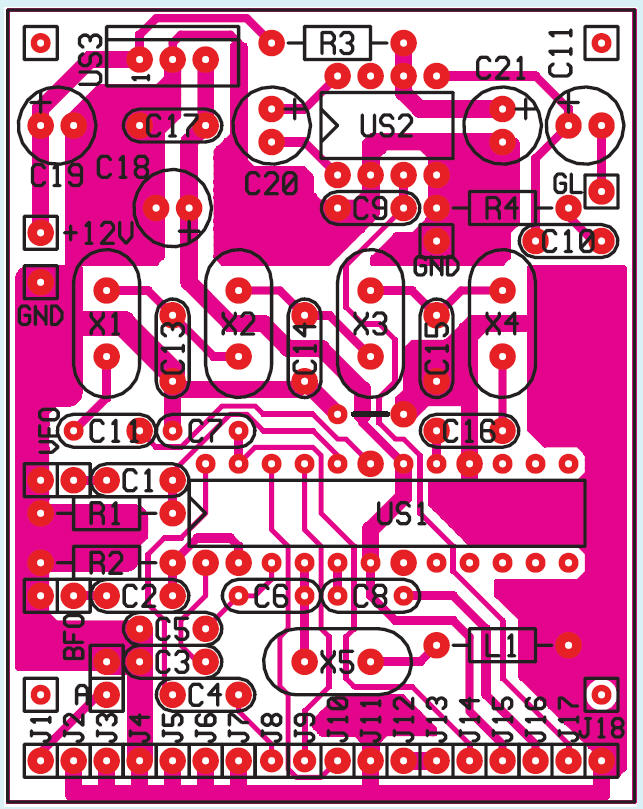

Jeżeli nie znajdziesz gotowej płytki to proponuję następujące rozwiązanie: W załączniku jest rysunek tej płytki wycięty z publikacji AVT. Należy go podłożyć do sprint layout i narysować nową. Dalej wszystko jest chyba jasne. Płytka jest prosta i wykonanie jej to kwestia ...godziny (?)
[attachment=15645]
____________________________
Wysłałem.
RE: RX2005- uniwersalny odbiornik CW/SSB - SP3TUM - 13-11-2019 17:33
Może jeszcze to pomoże:
http://archiwumalle.pl/avt2756_a_rx2005_uniwersalny_odbiornik_cw_ssb-1_2029586113.html
i
RE: RX2005- uniwersalny odbiornik CW/SSB - SP5GOA - 13-11-2019 19:50
Dziękuję wszystkim za zainteresowanie i pomoc. Dzięki pomocy kolegi już mam rysunek płytki. Teraz drukowanie, trawienie itd.
Pozdrawiam Andrzej
RE: RX2005- uniwersalny odbiornik CW/SSB - SP7Q - 17-11-2019 23:58
Andrzej pochwal efektami się jak skończysz.
