Juma TRX1 - SQ8LUY - 20-07-2009 8:30
Witam
Koledzy na pewno znają konstrukcję
http://www.nikkemedia.fi/juma-trx1/
Schemat płytki głównej:
http://www.nikkemedia.fi/juma-trx1/trx1-main-circuit-diagram.pdf
Niedawno otrzymałem kit. I tu moje pytanie w związku z uruchamianiem.
Czy doświadczeni konstruktorzy mogliby mi powiedzieć, czy są fragmenty układu które powinienem uruchomić w pierwszej kolejności? …poza zasilaniem oczywiście
Instrukcja do TRX1 jest bardzo uboga, autorzy zakładają montaż wszystkiego "jak leci", a później uruchamianie. A przecież łatwiej jest zrobić to etapami... brak mi jednak doświadczenia i wiedzy aby samemu stwierdzić gdzie kończy się a gdzie zaczyna kolejna "kostka" układu
Pozdrawiam serdecznie
michal
RE: Juma TRX1 - SP5FCS - 20-07-2009 10:49
Witaj Michał, gratuluję wyboru bardzo ciekawej konstrukcji.
Tak jak sam napisałeś rozpoczynamy montaż od elementów składowych zasilania. Po zmontowaniu i sprawdzeniu stosownych napięć masz pewność, że nie uszkodzisz układów scalonych od strony zasilania.
Jako kolejny etap proponuję montować odbiornik w kolejności "od końca", czyli głośnika, wzmacniacz LM386, przedwzmacniacz, AGC, wzmacniacz różnicowy, mieszacz, obwody wejściowe. Po przylutowaniu poszczególnych fragmentów odbiornika np wzm. na LM386 sprawdzasz czy nie ma zwarcia na zasilaniu, sprawdzasz pobór prądu oraz działanie układu. Możesz podać na wejście sygnał z prostego generatora akustycznego i cieszyć się z pierwszych efektów pracy urządzenia. I tak dalej aż uruchomisz cały odbiornik.
Kolejny etap to nadajnik, zaczynając tym razem od mikrofonu. Nie sposób napisać w jednym poście instrukcję uruchomienia ale może to będzie dla Ciebie jakaś wskazówka. Przyjemnej zabawy podczas montażu. Adam
RE: Juma TRX1 - SQ8LUY - 20-07-2009 19:09
Cześć
Dziękuję za konkrety, to mi na pewno pomoże uporządkować budowę!
Będę zdawał relacje z "placu boju".
pozdrawiam
michal
RE: Juma TRX1 - SQ9GEH - 20-07-2009 20:22
konstrukcja naprawdę ciekawa. Będę czekał na wieści ciekawością
RE: Juma TRX1 - SQ8LUY - 03-01-2010 12:11
Jestem na ostatnim etapie budowy Jumy. Uruchomiłem DDS i płytę główną, wczoraj robiłem pierwsze testy wzm wcz. TRX1 idealnie nadaje się jako projekt dla niedzielnego "lutownika"
Płytki są wykonane bardzo dobrze, lutowanie na nich nawet małych smd to czysta przyjemność! Choć fabryka nie ustrzegła się błędów -na płytce głównej znalazłem trzy mikrozwarcia widoczne dopiero pod lupą zegarmistrzowską.
Płytki są przygotowane do ostatniej fazy -uruchomienia.

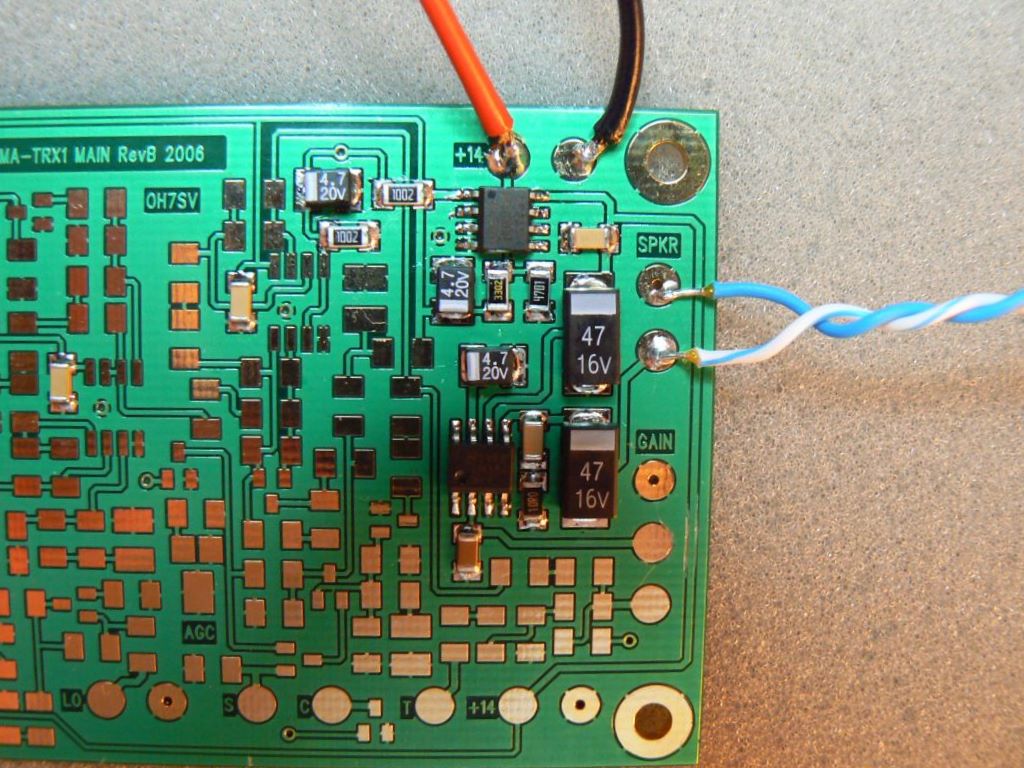

Wzmacniacz m.cz.
[attachment=504]

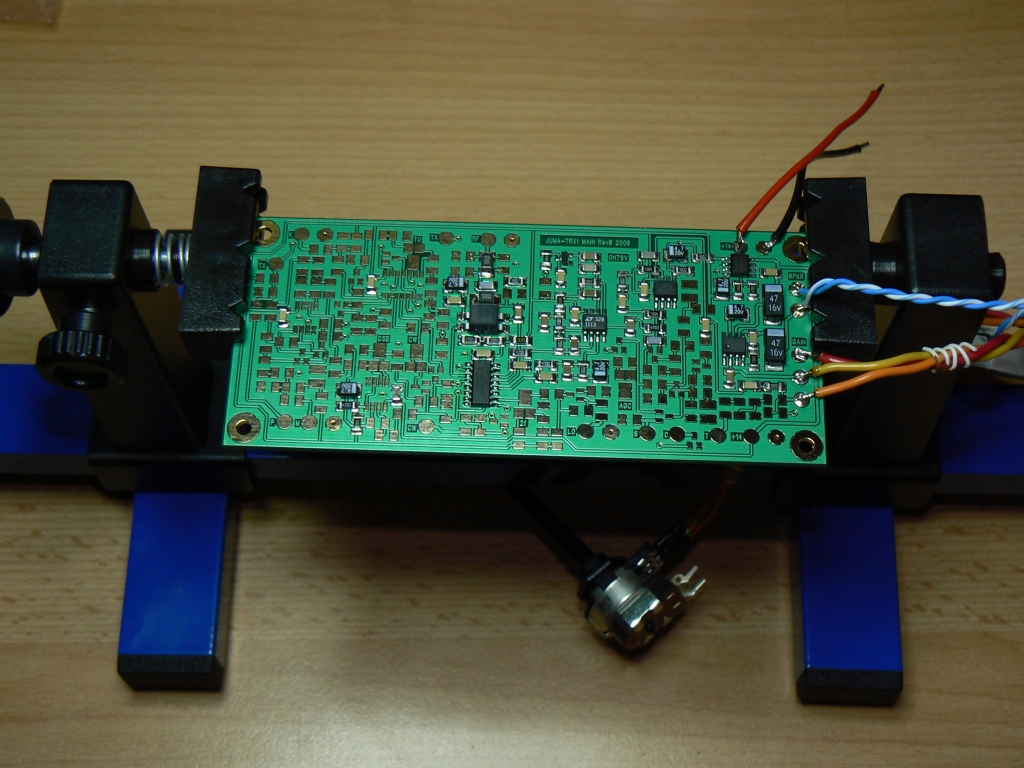

Płytka główna
[attachment=505]

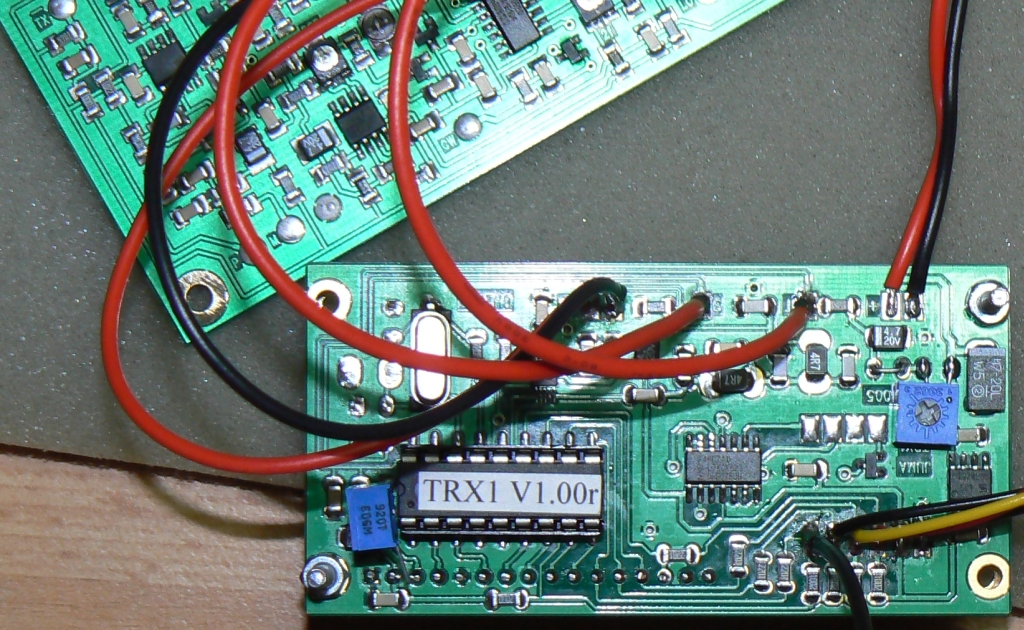

DDS
[attachment=506]

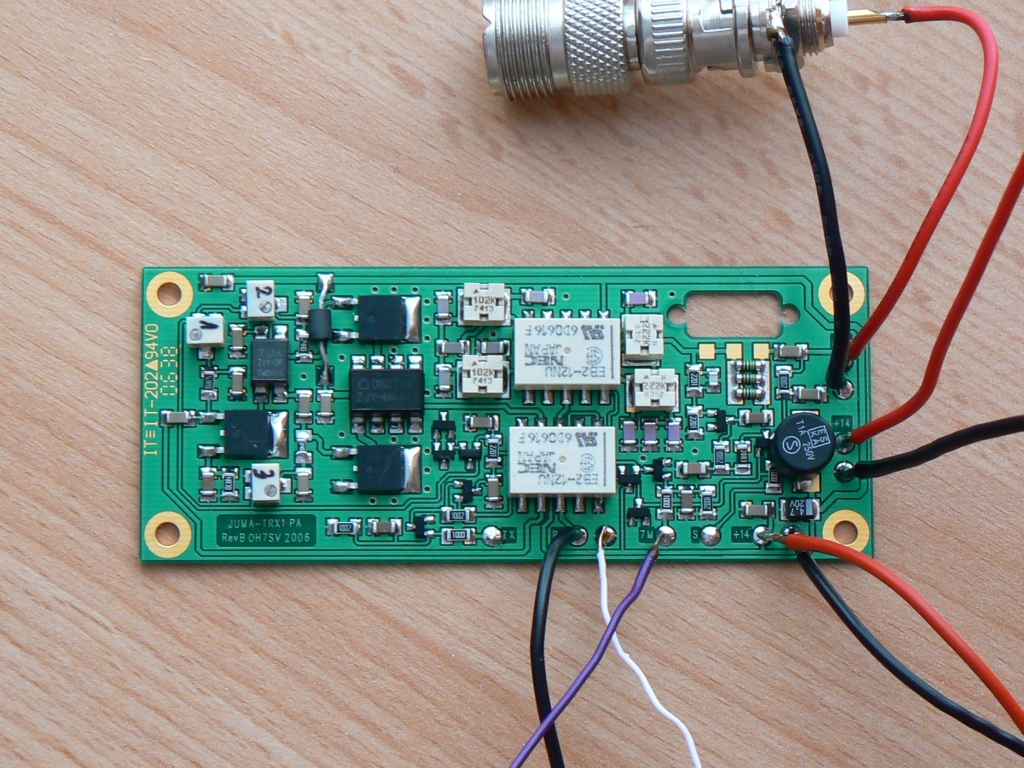

Wzmacniacz w.cz.
[attachment=507]

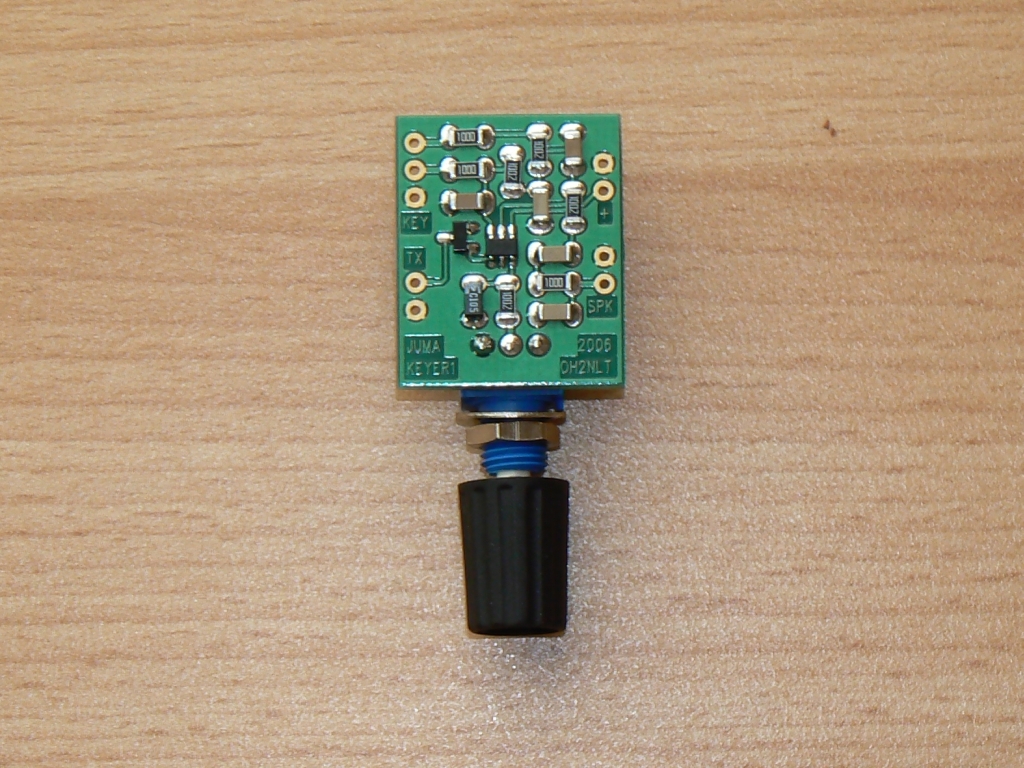

Klucz... czy raczej kluczyk
[attachment=508]
m.
RE: Juma TRX1 - SP4-17-014 - 24-02-2010 13:44
(20-07-2009 8:30)sq8luy napisał(a): Witam
Koledzy na pewno znają konstrukcję
http://www.nikkemedia.fi/juma-trx1/
Schemat płytki głównej:
http://www.nikkemedia.fi/juma-trx1/trx1-main-circuit-diagram.pdf
Niedawno otrzymałem kit. I tu moje pytanie w związku z uruchamianiem.
Czy doświadczeni konstruktorzy mogliby mi powiedzieć, czy są fragmenty układu które powinienem uruchomić w pierwszej kolejności? …poza zasilaniem oczywiście
Instrukcja do TRX1 jest bardzo uboga, autorzy zakładają montaż wszystkiego "jak leci", a później uruchamianie. A przecież łatwiej jest zrobić to etapami... brak mi jednak doświadczenia i wiedzy aby samemu stwierdzić gdzie kończy się a gdzie zaczyna kolejna "kostka" układu
Pozdrawiam serdecznie
michal
Witam,
przymierzam się do JUMY RX1 (w pełni home made) lecz mam problem ze skompletowaniem elementów. Czy ktoś wie gdzie można kupić tranzystor SST177 lub BSR177 ?
pozdrawiam,
RE: Juma TRX1 - SP8GVM - 24-02-2010 15:19
Koledzy jedna uwaga.To jest transceiver DSB a nie SSB a więc odbiera i nadaje dwie wstęgi.Zaczynaj uruchamiać od mcz RX-a czyli od końca a TX też od mcz czyli od początku.Pozdrawiam.
RE: Juma TRX1 - YL2GL - 20-01-2011 8:50
Modernizacja JUMA TRX1 od YL2GL:
http://yl2gl.ucoz.net/news/ehkperimenty_po_uvelicheniju_selektivnosti_transivera_juma_trx1/2010-12-13-58
73! Valerij
RE: Juma TRX1 - SQ8GUM - 01-02-2011 20:47
Mam pytanie do kolegów którzy zbudowali wspomniane urządzenie, jak wrażenia z pracy, jakość sygnału nadawczego (DSB vs SSB) i odbiorczego - jakość audio.
Nie wiem na co się zdecydować do trx 2008, na Pirgrima, czy właśnie Jumę...
RE: Juma TRX1 - YL2GL - 08-02-2011 16:40
Piligrim - najlepsze dla SSB z pięknym dźwiękiem.
Valerij YL2GL
