SYNTEZA OLEG 9 - SP2LKU - 17-11-2023 6:07
witam mam problem z syntezą oleg 9 po awarii iwymianie procesora wyświetlacza
synteza nie pracuje procesor był programowany programotorem vellon280
po uruchomieniu wyświetlane są kwadraty zegar pracuje 80 mhz synteza 20 mhz
proszę o pomoc - pierwszy post, jeden temat jeden wątek /moderator/
Witam powtórnie wczoraj opisałem problem z syntezą opiszę
dokładniej co się stało synteza pracowała prawidłowo 'niechcąco zostało podane napięcie 12v na wyjście stabilizatora da1 wszystkie stabilizatory się nie uszkodziły napięcia są prawidłowe
Po awarii został wymieniony procesor pic wyświetlacz , 74ac74 oraz ds90lv029
ad9954 został nie zmieniony .Program do procka został wgrany programatorem
Vellon 280 ,programator opisany nie chce zaprogramować ale program z
procka sczytuje , generator 80 mhz pracuje układ 74ac74 także na wyjściu jest
20mhz , na13 wyprowadzeniu procka także jest 20mhz napięcie 4,5v
Po włączeniu zasilania na wyświetlaczu pojawiają się tylko kwadraty
moje pomysły się skończyły ,może ktoś z kolegów byłby wstanie mi pomóc w naprawie pozdrawiam
RE: SYNTEZA OLEG 9 - SP9FKP - 17-11-2023 7:54
(17-11-2023 6:07)SP2LKU napisał(a): .Program do procka został wgrany programatorem
Vellon 280 ,programator opisany nie chce zaprogramować ale program z
procka sczytuje
Wytłumacz proszę dokładnie tę frazę.
RE: SYNTEZA OLEG 9 - SP2LKU - 17-11-2023 9:45
Witam trochę żle napisałem programator vellon programuje ale najprawdopodobnie nie realizuje programu
programator w opisie syntezy ten podłączony przez coma na 5diodach tranzystor plus pare oporników odczytuje program ale po wyczyszczenia pamięci nichce zaprogramować picka błąd 0000f po sprawdzeniu wkładu przez programator.opisany przez autora syntezy program zgadza się dodam że po zaprogramowaniu przez vellon jest napis program ok pozdrawiam
RE: SYNTEZA OLEG 9 - SP9FKP - 17-11-2023 9:57
Wnioskuję, że problem leży w zaprogramowaniu procesora. Masz kogoś w pobliżu kto pomoże Ci go zaprogramować bezbłędnie?
RE: SYNTEZA OLEG 9 - SP2LKU - 17-11-2023 11:56
niestety nie ja posiadam vellon 280 programowałem pamięci eprom eeprom było ok programator ma możliwość programować pic16f877a programowałem 3 szt.pic wynik ten sam mieszkam
RE: SYNTEZA OLEG 9 - SP9FKP - 17-11-2023 12:07
Czym dysponujesz by sprawdzić działanie układu (oscyloskop, sonda logiczna)?
RE: SYNTEZA OLEG 9 - SP2LKU - 17-11-2023 15:05
tak niema problemu to posiadam , przebiegi były sprawdzane według mnie ok 20 mhz na procku poziom prawidłowy na ad 80mhz
RE: SYNTEZA OLEG 9 - SP2JH - 18-11-2023 6:38
"Po włączeniu zasilania na wyświetlaczu pojawiają się tylko kwadraty"-nie masz ustawionego zbyt mocno kontrastu? Załącz jakąś fotkę wyświetlacza.
RE: SYNTEZA OLEG 9 - SP2LKU - 20-11-2023 5:36
SPRAWDZAŁEM TO NIE KWRSTIA KONTRASTU PROCEK NIE REALIZUJE PROGRAMU
RE: SYNTEZA OLEG 9 - SP6LTP - 20-11-2023 22:12

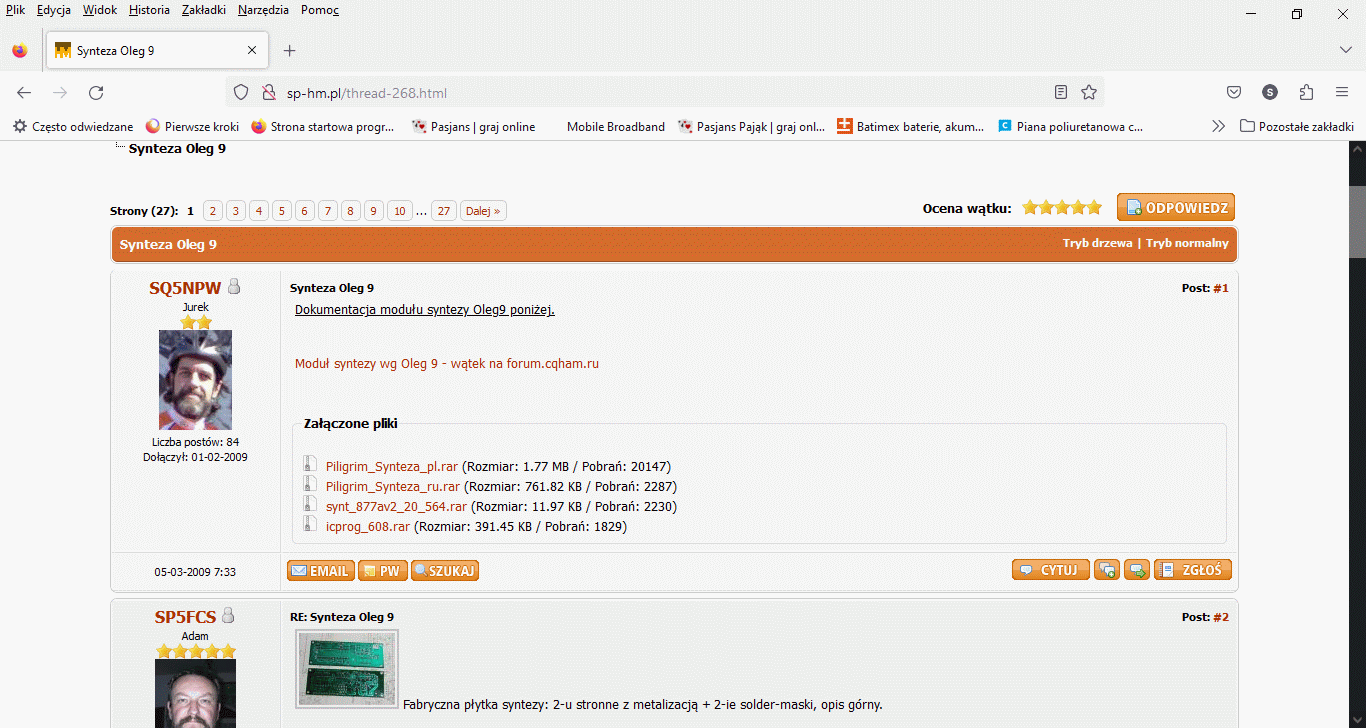

Wszystkie niezbędne pliki jak i opis po polsku z ustawieniem fuses jest u nas na forum w temacie Synteza Oleg 9. Jak nnie masz nikogo w pobliżu kto Ci poprawnie zaprogramuje PICa to możesz wysłać do mnie. Mam uruchomioną tą syntezę gdzieś w pudełku, nie doczekała się zastosowania. Mogę zaprogramować i sprawdzić w moim egzemplarzu.
