Ja piszę się na komplet płytek

Wykonanie kompletu płytek raczej jest niemożliwe z uwagi na brak dostępu do plików gerber. Zapytałem pół roku temu Glena VK3PE czy udostępni pliki do DSP wersji modułowej, nie rozwojowej. Po dwutygodniowej korespondencji z pytaniami od niego jakie są moje intencje, udostępnił je na jednej z Yahoo Groups. Wniosek nasuwa się jeden, że nie ma raczej szans, chyba że komuś udało się w jakiś sposób zdobyć te pliki.

Dołączam pliki gerber do BPF wersja A

No, spowodowałem trochę zamieszania, mam nadzieję, że po wyjaśnieniach kolegów, sytuacja się wyjaśniła.
Ja dodatkowo wyjaśniłem skrótowo w minigiełdzie sytuację edytując pierwszy post.
Oczywiście, jeżeli ktoś rezygnuje z tego zamówienia, zostanie wykreślony, proszę tylko o informację.

Ale nie ma tego złego, co by na dobre...
Okazało się, że jest grupa zainteresowanych i będzie z kim dzielić się doświadczeniami :-)

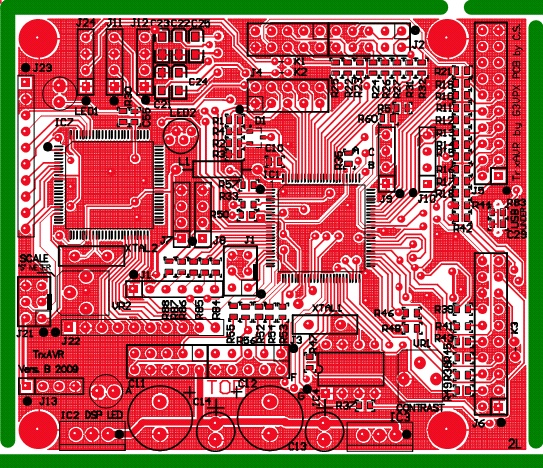

Dla jasności załączam jeszcze rysunek zamawianej płytki wyekstrahowany z większego rysunku.
------
[Edit 03.05.2011]
W związku z http://sp-hm.pl/thread-824.html #8 (dziękuję Zdzisław za wyjaśnienia), proponuję umieścić istotne, uporządkowane materiały w dziale PLIKI. Niestety, nie znalazłem metody, jak szary użytkownik forum może to zrobić, więc na początek przedstawiam projekt, jak ja bym to widział, żeby można było łatwo znaleźć to, czego szukamy.

http://www.sp3nyf.itserwer.pl/projekty/p...erialy.htm
- - - - - - - - - - -
W związku z wyraźnym żądaniem Glenna VK3PE, powyższy link jest nieaktualny.

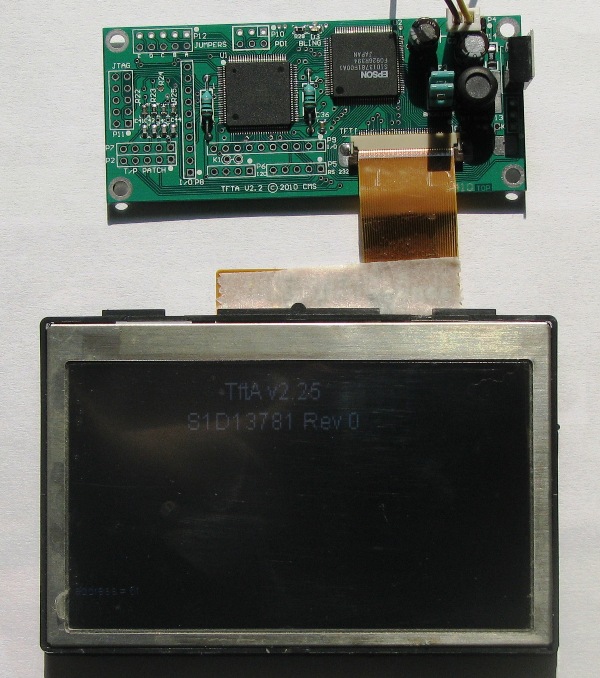

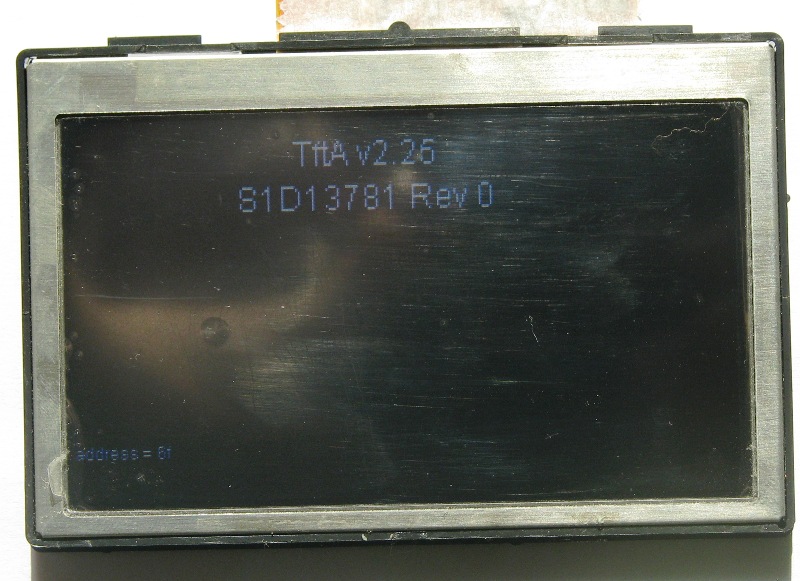

Tak wygląda pierwsze uruchomieni TFTa

Gratuluję Zdzisław. Moje ciągle czeka w szufladzie

Zbyszku montaż jest trudny z uwagi na bardzo małe elementy smd.
Najlepsza metoda montażu oporników i kondensatorów to dobra pasta lutownicza i lutownica na gorące powietrze, elementy same się układają bez ich przytrzymywania. Do układy scalone należy podejść dokładnie odwrotnie czyli je unieruchomić.

Zdzisław
SP2NBC

Dzięki za rady.
Teoretycznie mam instrumenty i większość elementów, praktycznie - życie pokaże...

Witam
Takie zdjęcie otrzymałem. Ktoś z grupy PICA STAR wykonał taki TRX na YOU TUBE jest film jak to urządzenie pracuje.
VY 73! Roman SP5AQT.

Witam

Piękne to radio na zdjęciu od Romana. Życzę wszystkim oraz sobie takich piękności ,

Pozdrawiam 73'

Andrzej

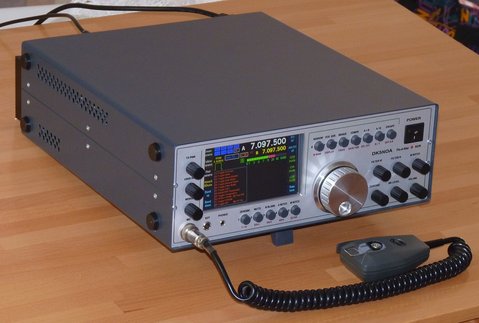

To radio DK5NOA.

http://www.carnut.info/singleboard/Ver_B...htm#on-air

Aż się chce budować, jak się takie cacka widzi...
