Poniżej 10$ za 10 szt. z przesyłką.

Nie znalazłem bardziej detalicznych danych niż jedna strona dostępna w necie.

73, Mietek sq5ptq

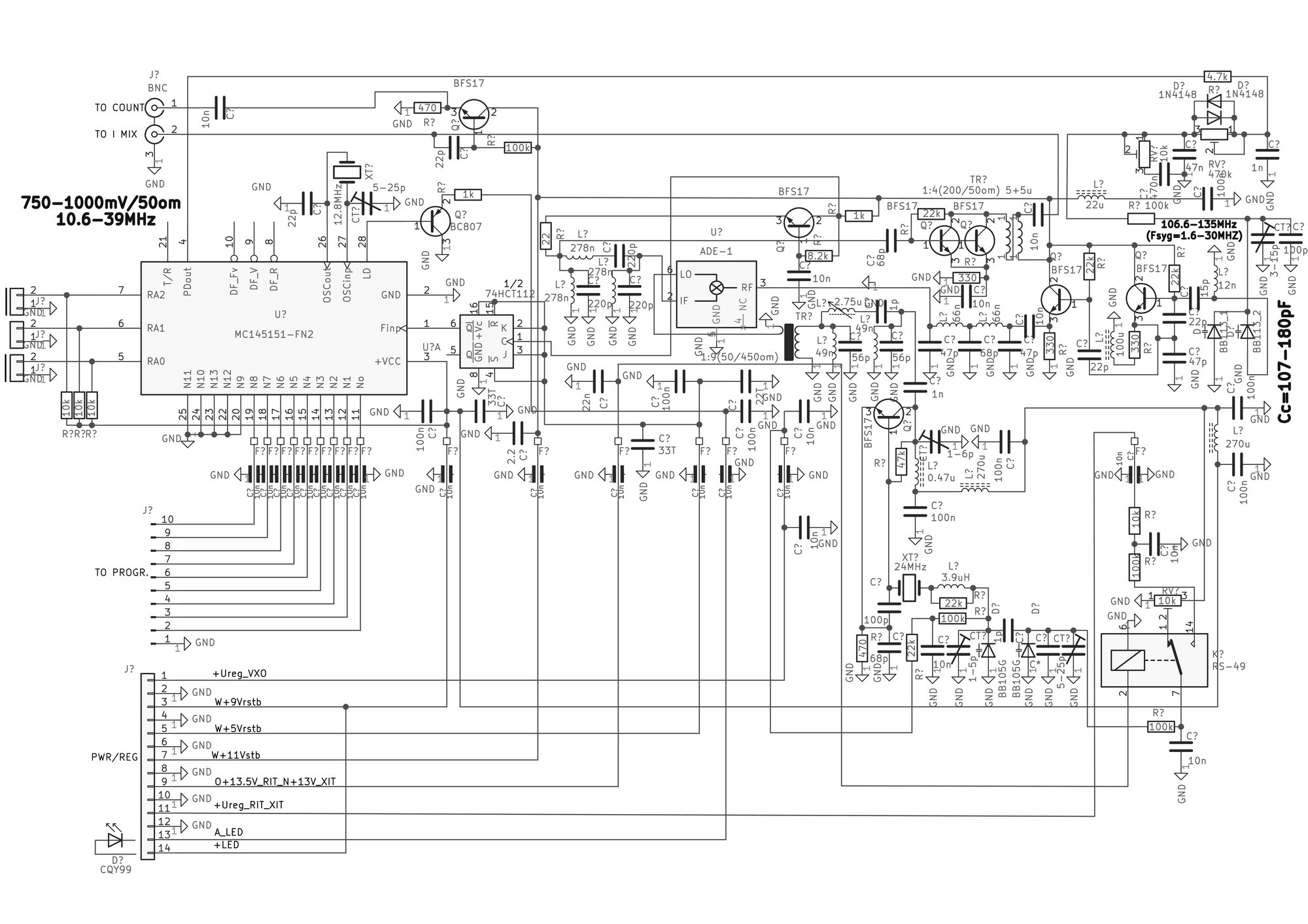

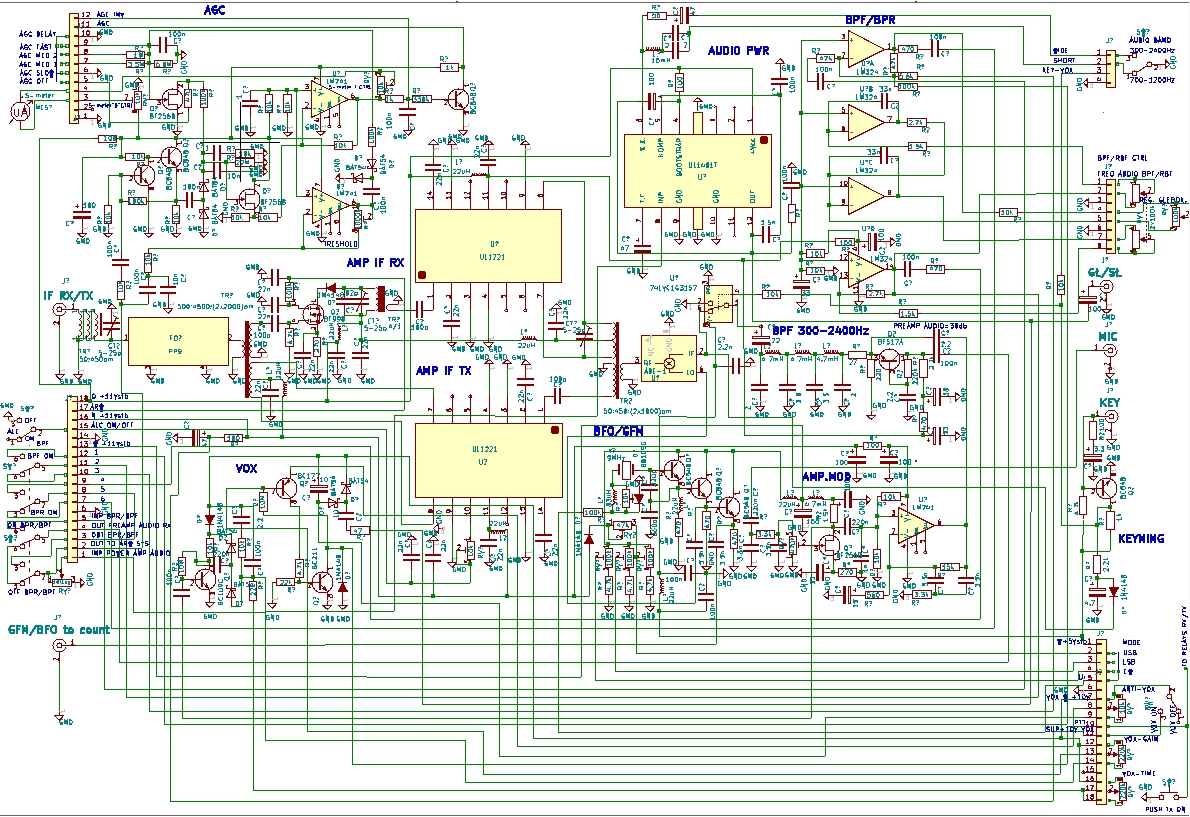

Teraz ostatni segment Dziadka77 - Płyta główna.
Umieszczone nazwy poszczególnych segmentów układu.
Elementy Front-End uwidocznione tutaj poza konektorami.
Układ IF TX/RX zrealizowany na mosfecie BF998 i układach
CEMI UL1221 - bo takie właśnie mam w starych szpargałach.

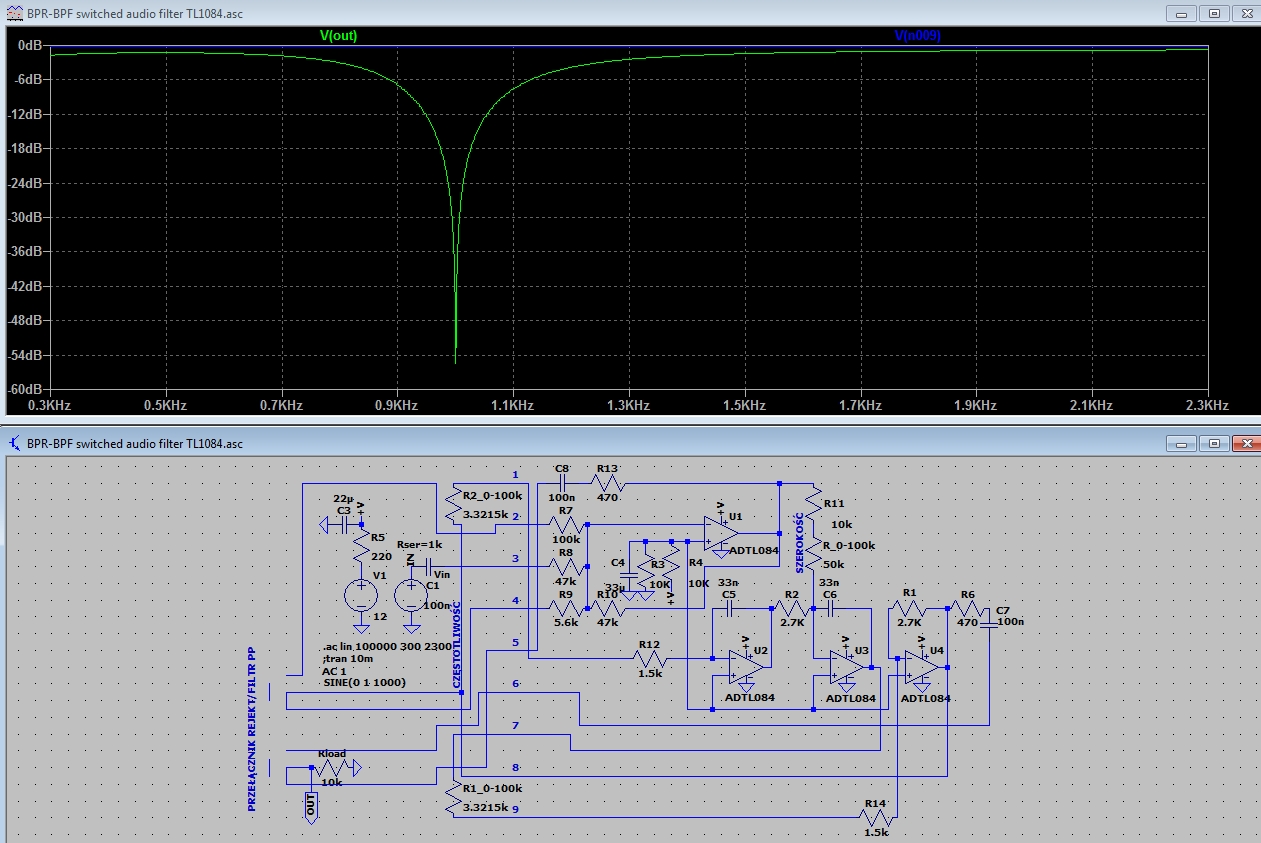

Układ filtru/rejektora z regulacją szerokości pasma i dobroci
filtru/wycięcia na układzie poczwórnego OP. MOS LM324.
Przy odbiorze telegrafii daje możliwość zawężenia pasma do
ok. 150HZ. Kiedyś już go eksploatowałem i był OK w pajlabie.
Oprócz tej filtracji zastosowałem również prosty filtr szeregowy
LC w obwodzie uj.sprz.zwr. w końcówce audio. Układ ten również
kiedyś używałem i zawęża pasmo na częstotliwości 850Hz.
Można zmienić częstotliwość zawężania przez zmianę iloczynu LC.
Układ VXO BFO/GFN jest przestrajany diodą pojemnościową.
W pracy na CW TX częstotliwość powinna być ustawiona na załamaniu
górnym lewej krawędzi pasma filtru, czyli ok. 8998.8kHz. Podczas odbioru
CW RX na częstotliwości 9998kHz. Kluczowanie odbywa się przez
podawanie napięcia dodatniego na modulator ADE-1. Wznoszenie
i opadanie sygnału trwa ok. 3ms i jest niezależne od prędkości kluczowania.
Prosty układ VOX-a jest "popychany" z przedwzmacniacza audio na BF256B.
Nie pracuje w trybie CW, ale nic nie stoi na przeszkodzie, by sygnał kluczowania
do niego doprowadzić. Układ ARW jest moją modyfikacją znanego schematu
z progiem zadziałania (TRESHOLD). Poziom progu można ustawić PR-kiem 1000k.
Połączenia międzypłytkowe, zasilacz, przełączanie zakresów pozostawiam inwencji
sobie i ew. wykonawcom na później .

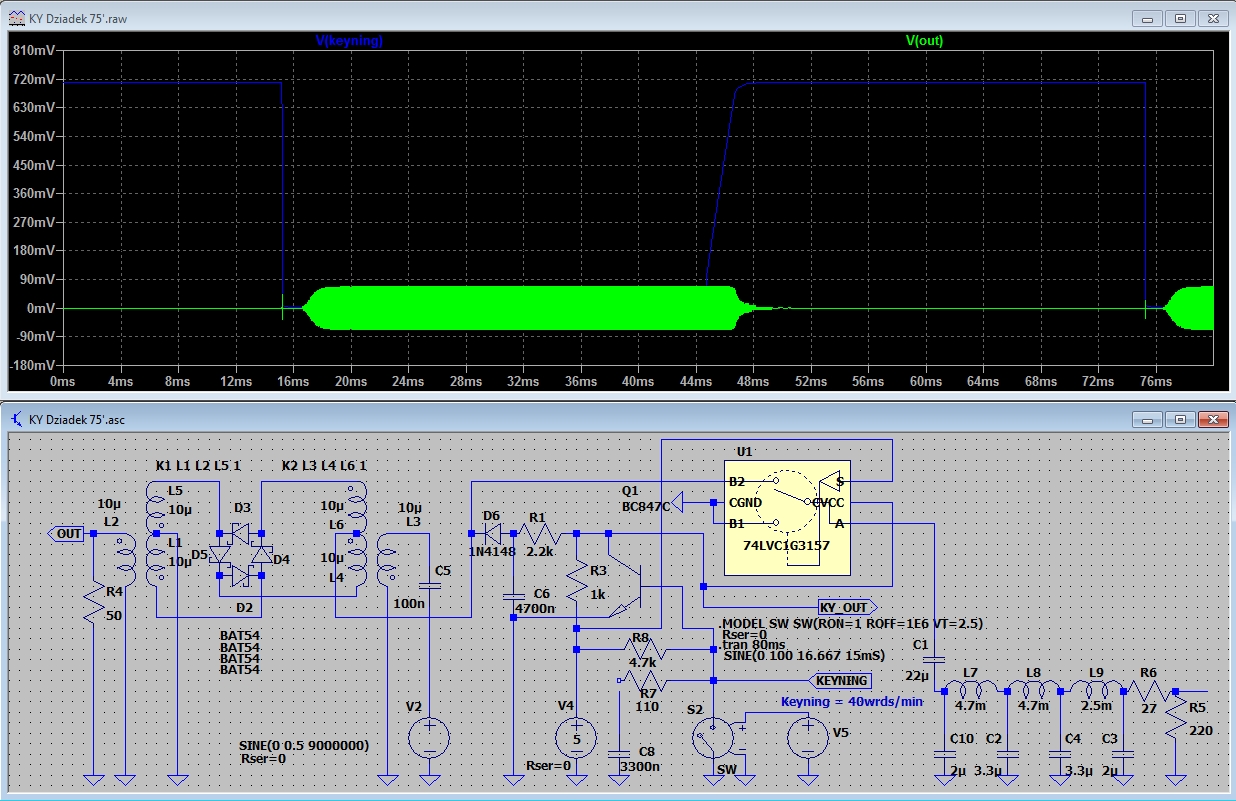

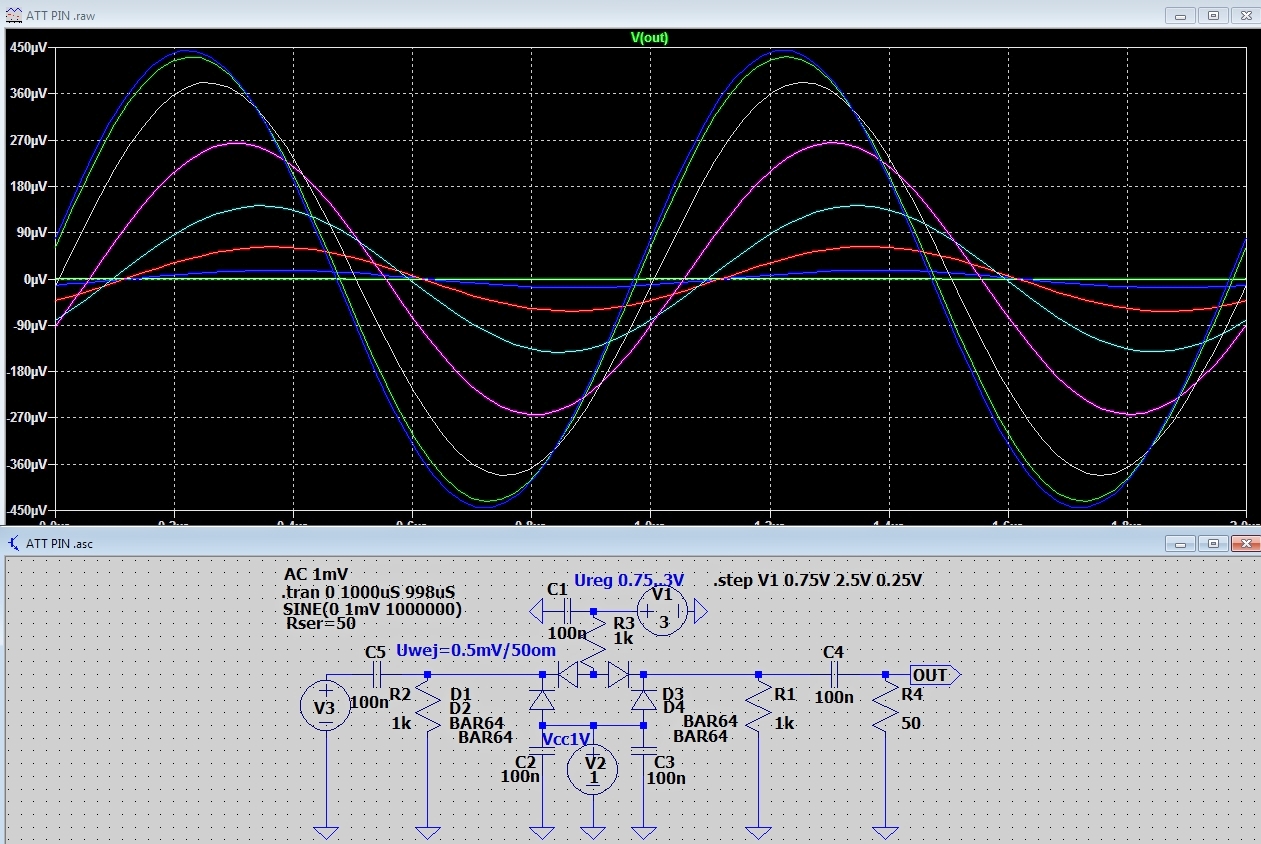

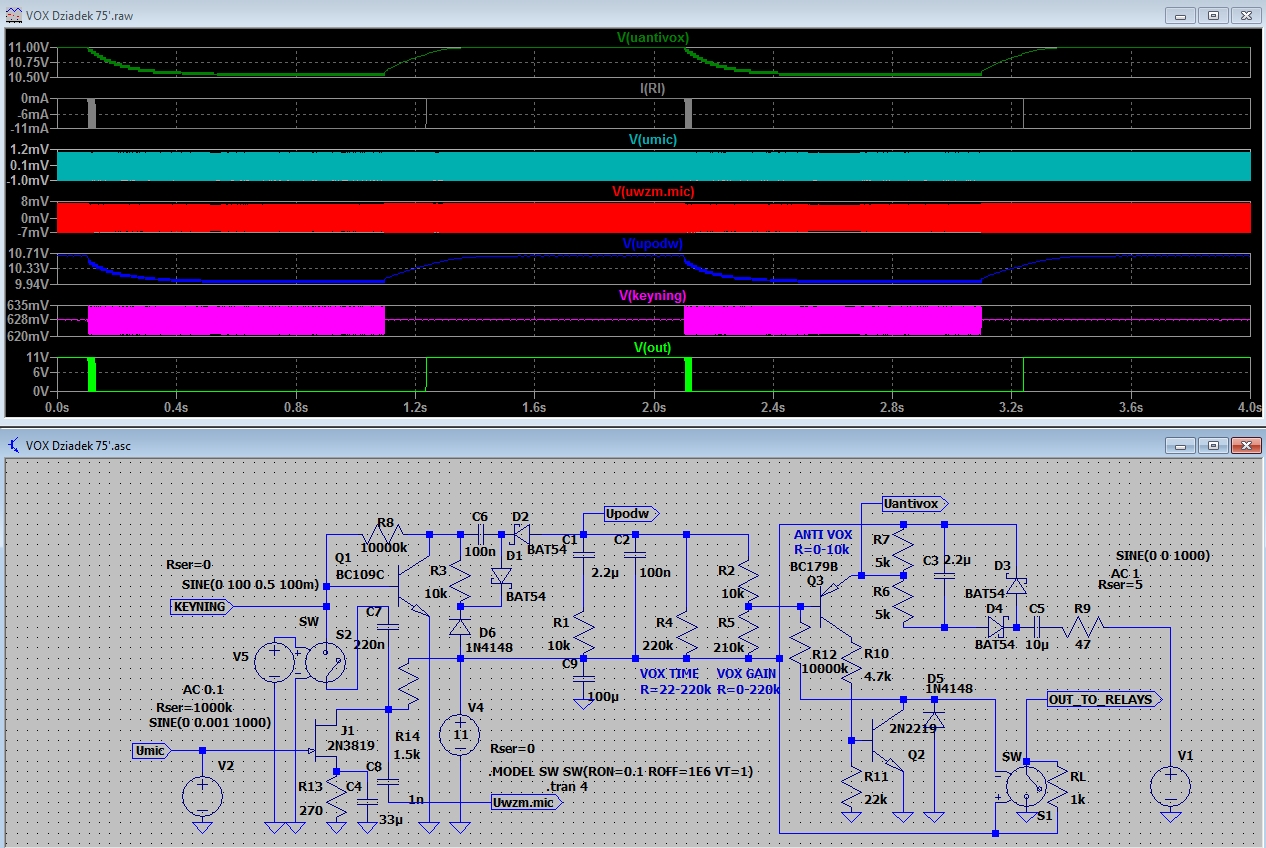

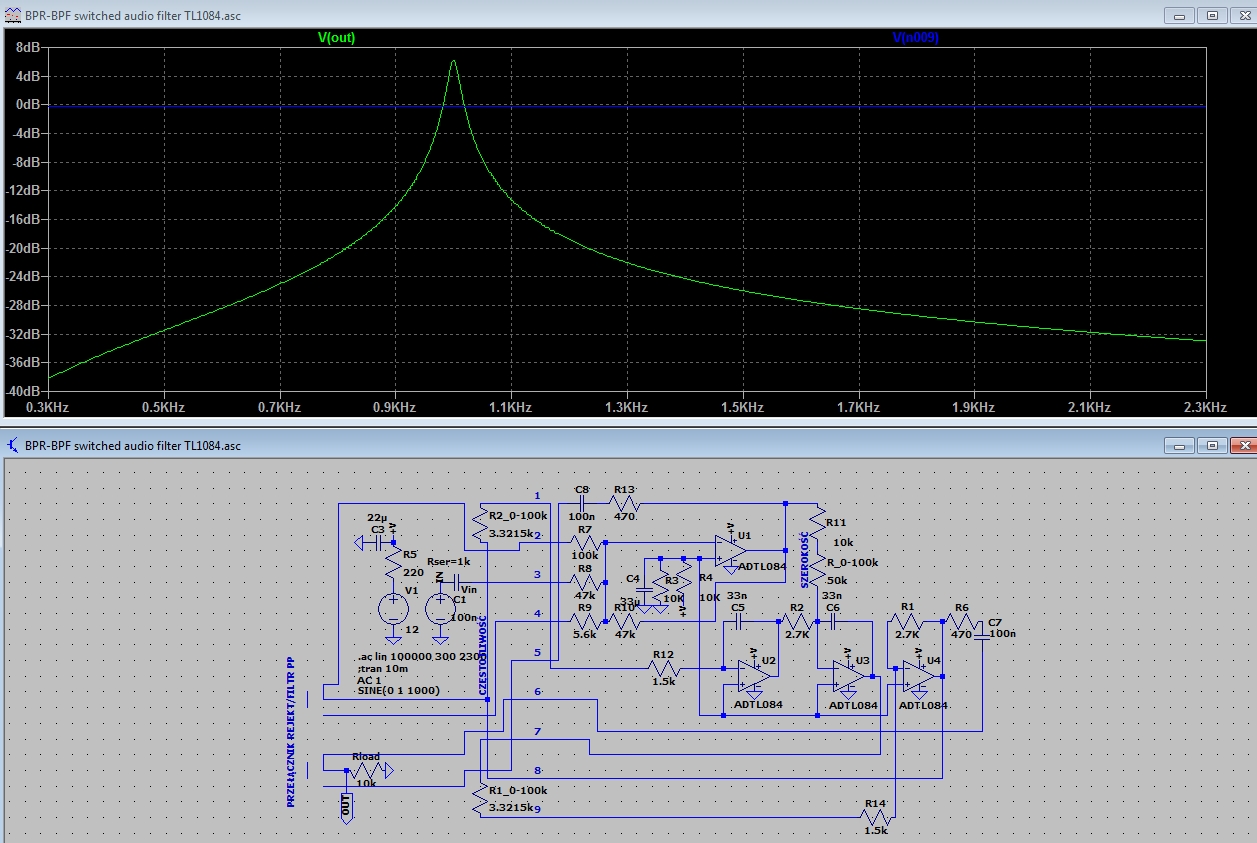

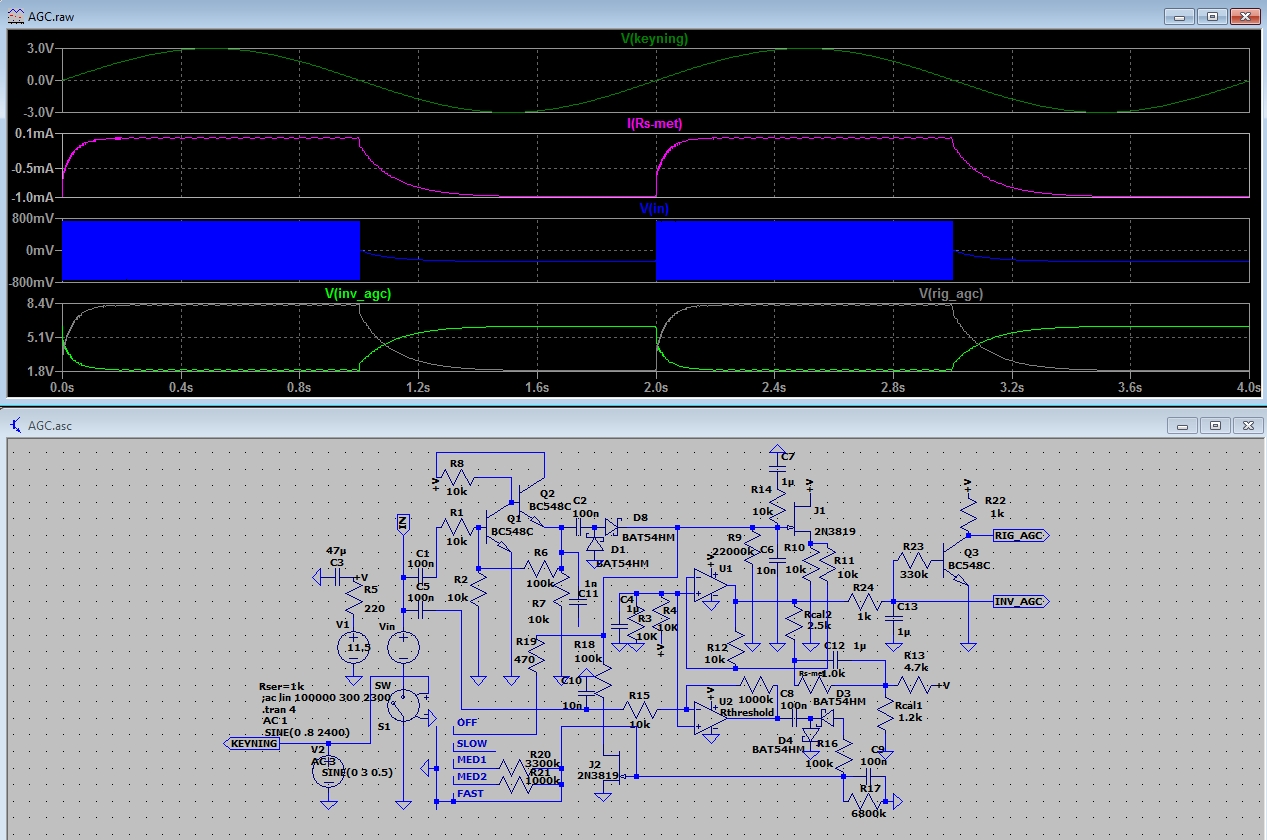

Dla chcących pobawić się symulacjami układów Dziadka77 załączam kilka zrzutów SPICE.
Ten transceiverek jest ulepszeniem i rozwinięciem małego (również gabarytowo) urządzenia,
które popełniłem w latach 70-tych ( http://sp-hm.pl/thread-4049.html ) i które długo dawało
mi dużo radości w pracy na wszystkich pasmach KF.

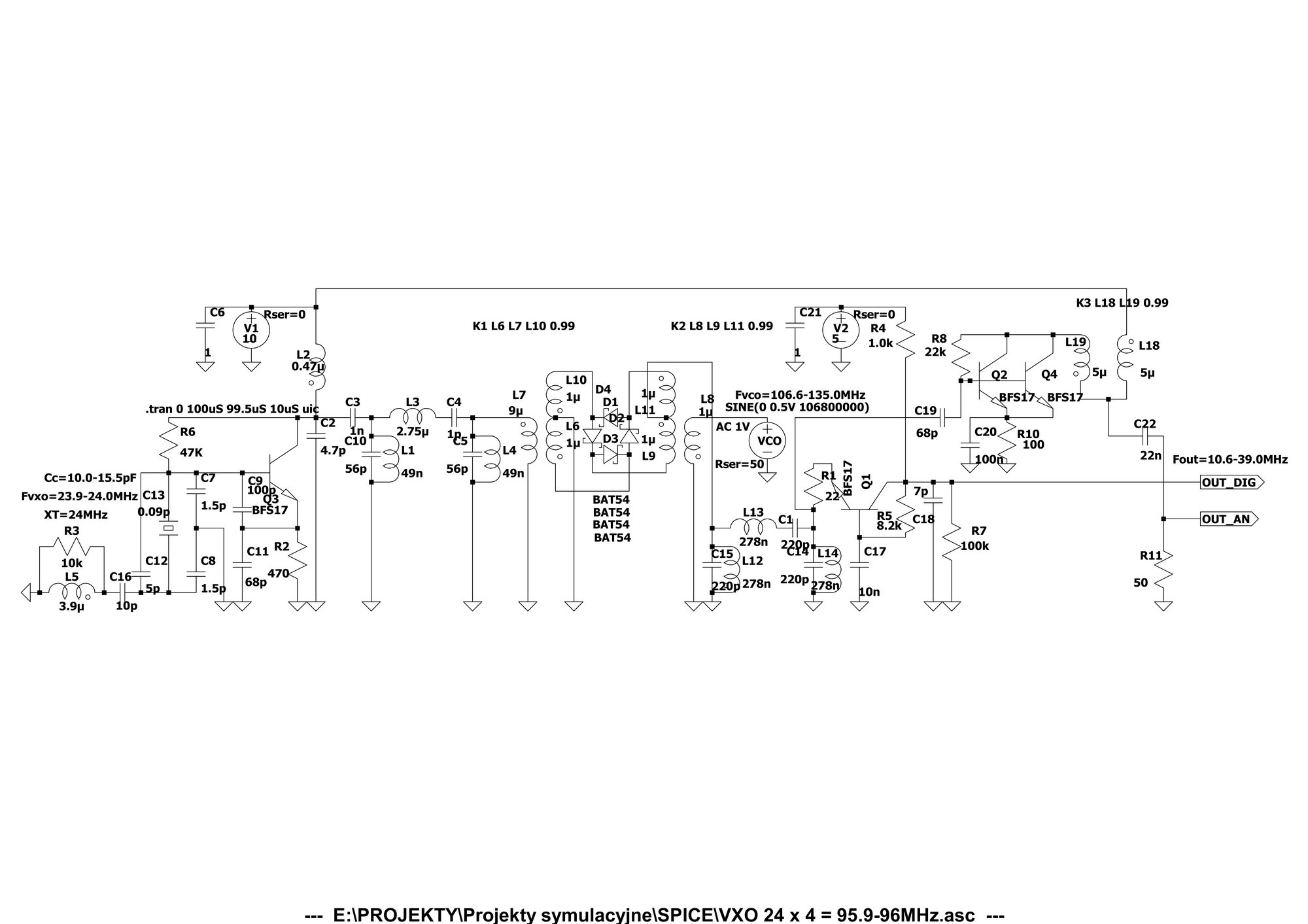

Poniżej alternatywne rozwiązanie Syntezera V2 Dziadek77.
Jest ono w zasadzie działania podobne do zastosowanego w kultowym już

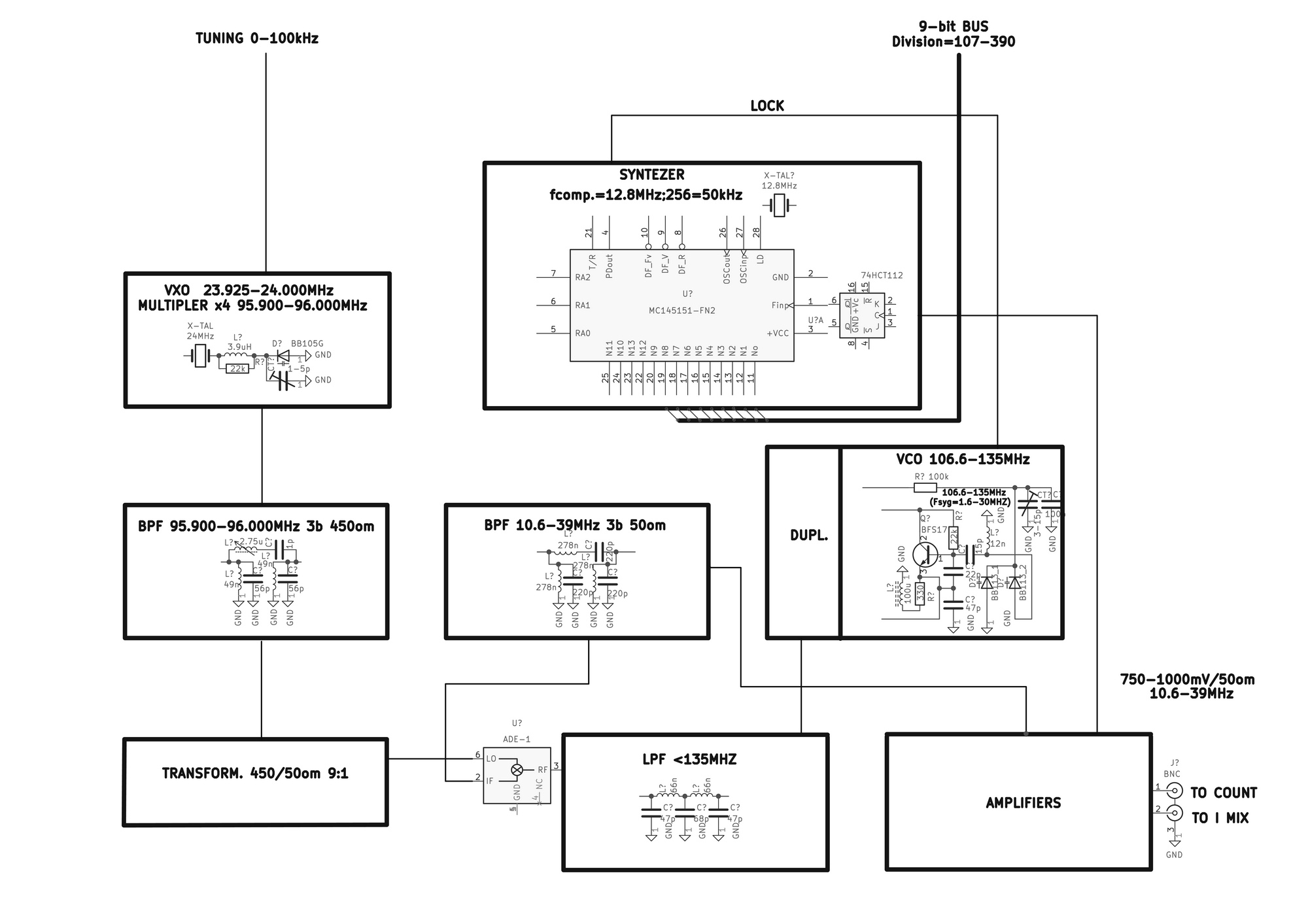

TRX DRAKE TR7, ale mocno zmodyfikowane i możliwe do sterowania w pełni cyfrowego. Załączam: schemat ideowy, schemat blokowy i symulację Spice.

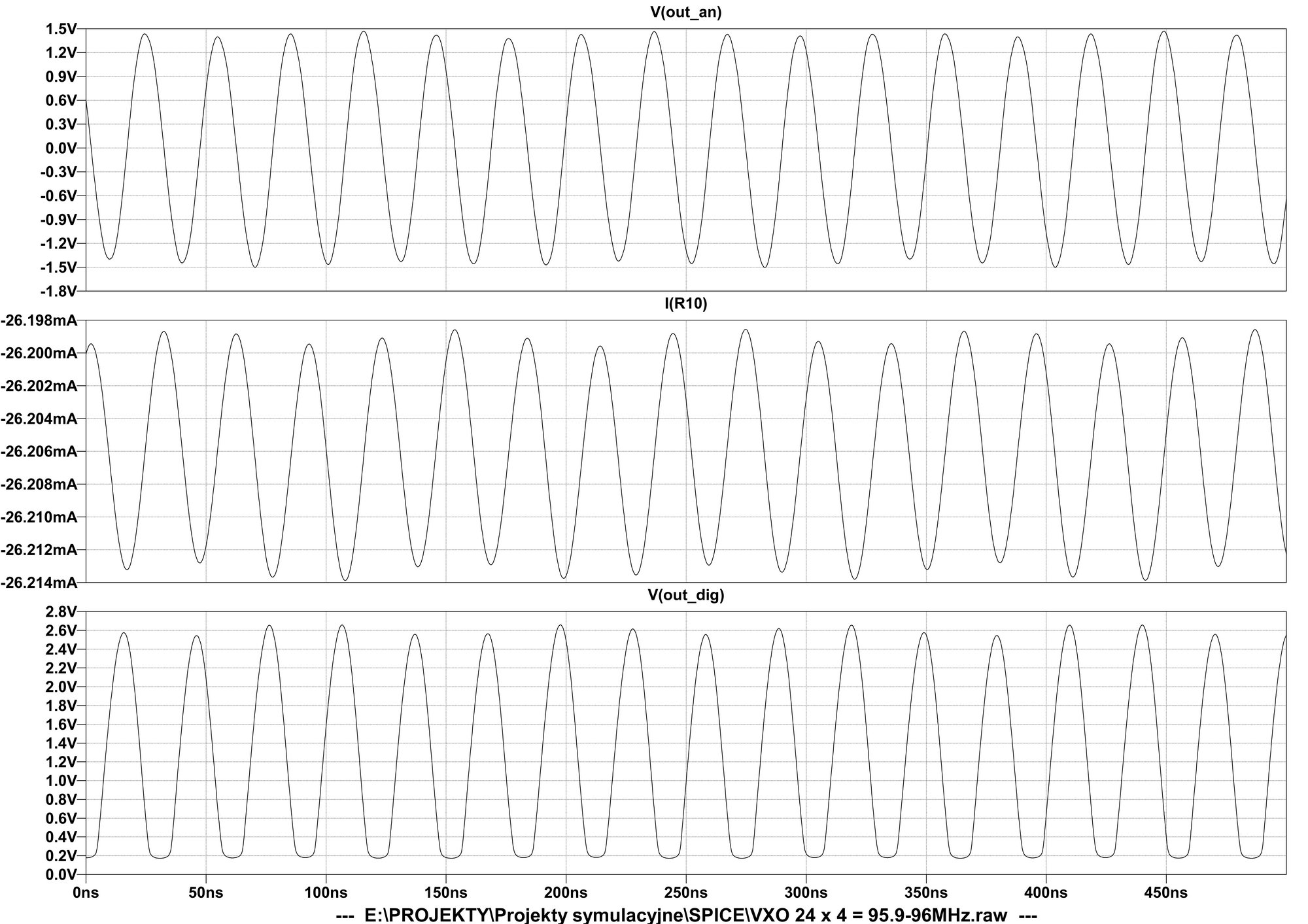

Układ VXO był zmontowany i stabilność jego w całym zakresie jest zbliżona do stabilności zastosowanego kwarcu.

Z serii tranzystorów BD xxx najlepiej pracowały 2 x 2 BD 39 produkowane do sprzętu specjalnego,miałem na tym końcówkę do SP 5 WW. w tym okresie był problem z materiałami magnetycznymi-tu był największy problem zanim znalazłem- rdzeń z filtra od lodówki z czerwoną kropką. Sterowałem dwie lampy 6P45C
73!

(11-07-2021 14:16)SP7CLB napisał(a):  Poniżej alternatywne rozwiązanie Syntezera V2 Dziadek77.

Jak widzę MC145151 to serduszko mi się raduję. To była moja ulubiona kość przy budowie radiotelefonów UKF w dawnych czasach. Do dzisiaj działają.

Mając trochę starych, dobrych tranzystorów 2N3866, oraz ich czeskich ścisłych odpowiedników KF622, zaprojektowałem układ wzmacniacza PA QRP, który oddaje moc 1.5-2W/50om w zakresie 1.8-29.6MHz i zasilaniu 12V, przy sterowaniu A=150mV/50om. Układ ma charakterystykę pochyłą ok. +4dB wzrostu mocy na wyższych częstotliwościach. Tak więc dobrze się nadaje do napędzania QRO 50-100W. W tym przypadku zamierzam użyć równie leciwych, co wspaniałych tranzystorów Philipsa BLW83 lub BLW86 w układzie przeciwsobnym w znanym opracowaniu LZ2WSG:
https://www.kn34pc.com/construct/lz2wsg_...10_pa.html
Wzmacniacz PA QRP opracowałem w programie MICRO-CAP12 - jest to rzecz bezpłatna, nie ustępująca w wielu przypadkach Microwave Studio AWR, z którym miałem kiedyś do czynienia w pracy zawodowej. Program do ściągnięcia w internecie, ale wymaga dużo pamięci na dysku. W swoich ramach posiada znakomite podręczniki i helpy.
Załączam układ i charakterystykę przenoszenia, a plik .cir do ew. prób mogę przesłać priv. bo tutaj się nie adoptuje
  QRP PA 3x2N3866 12V .pdf (Rozmiar: 77.17 KB / Pobrań: 474)

  QRP PA 3x2N3866 12V .pdf (Rozmiar: 77.17 KB / Pobrań: 474)

Zamiast łączyć całkowicie równolegle tranzystory, w tym emitery dałbym do każdego emitera osobny rezystor (2x większy) i kondensator.
Nie ma idealnych par tranzystorów. Tylko na symulacji to razem ładnie pracuje. Osobne rezystory pozwalają wyrównać pracę nie idealnie jednakowych tranzystorów. Ta zmiana nie powinna zmienić cech układu widocznych na symulacji.

Dzięki. To się wie. W symulacji, aby było szybciej - nie wszystko się wprowadza. Np. zasilania mają rezystancję wewnętrzną zero, więc niepotrzebna jest blokada pojemnością. Najważniejsze, aby namalować co potrzebne. Dla pewności sprawdzałem jeszcze w LTSpice i wyniki bardzo podobne.

Witam!

Przy tak dużym wzmocnieniu warto zastanowić się nad wprowadzeniem na wejściu tłumika 6 a nawet 10dB. Ponieważ wzmocnienie rośnie z częstotliwością układ może być podatny na wzbudzenia właśnie na wyższych częstotliwościach.
Jak się okaże, że są wzbudzenia warto przenieść kształtowanie charakterystyki z obwodu kolektor-baza (R-L) w obwód emitera (R-C) co wydaje się być bardziej stabilnym sposobem dla tej operacji.
Nie znam tego programu więc dopytam o definicję transformatorów - 0.99 to zapewne sprzężenie uzwojeń?
Mam nadzieję, że uda Ci się zrobić szybko ten układ i zweryfikować założenia teoretyczne oraz podzielić się na forum tym wynikiem.

L.J.

Tłumik tam już jest, tyle że między stopniami. Program MC12 to maszyna z obszernymi bibliotekami i samplami - ma też badanie obszaru stabilności. Odnośnie transformatorów, jest tam dużo różnych materiałów ferromagnetycznych i możliwość różnych sposobów realizacji, m.inn. sprzężeń. Układ wtórnikowy z poprzednich moich postów zarzuciłem, mimo jego dużej stabilności, ze względu na prądożerność. Omawiany teraz układ wykonam do Dziadka77.
A wogóle - tutaj, w tym temacie będę umieszczał różne moje przeanalizowane pomysły, ale niekoniecznie wykonane. Ale wykonanymi też się będę dzielił. Jak mi minęło 77, to coraz więcej pomysłów, a coraz mniej czasu na ich realizację )).
