Jak widać "nasi" lata temu wrzucali ją do anten pętlowych jako inna forma ich wykonania. Krajowe publikacje z lat 60-70-tch były pisane na bazie wydawnictw ARRL, natomiast jeden pierwszych opisów "Bazuki" był w QST z lipca 1968 autor opisu W8TV, .... chyba dopiero później powstały szersze teorie opisujące pracę "Bazuki" ..... ale mniejsza o to, ...tak jak piszesz mocno przereklamowana, dlatego jako opcja wolę "pętlowe" z lekkich materiałów, nie trzeba dźwigać ciężkich kabli koncentrycznych jako dipoli... a efekt ten sam. To chyba tyle w temacie tego "odgrzewanego kotleta" z wykopalisk...

Po pracach przy montażu systemu obserwacyjnego pozostał mi kabel NS100TRI-GEL . Jest to kabel 75om z izolacją piankową i żyłą środkową
z drutu miedzianego o średnicy 1 mm . Ekran to folia aluminiowa i na zewnątrz ekran z siatki aluminiowej . kabel jest bardzo lekki jednak problemem jest lutowanie aluminium . Kabel jest żelowany i zewnętrzna izolacja jest czarna , odporna na UV. Program COAXIAL DIPOLES by VE3SQB wyliczył długośc całkowitą 40,49 m oraz część koncentryczna 31,98 m na częstotliwości 3,7MHz.

Czy wymiar środkowy 31,98m jest prawidłowy zależy od współczynnika skrócenia kabla,... czyli czy wynosi on 0,79? jak wynika z wymiarów. Warto zmierzyć współczynnik skrócenia kabla. Nie potrzeba programu do wyliczenia długości tej anteny, środkowa długość to częstotliwość rezonansowa lambda pół x współczynnik skrócenia kabla, długość całkowita to tak, jak dla każdego dipola lambda pół x współczynnik skrócenia (ok 0,95) w zależności od średnicy kabla użytego na antenę. Kluczem do wymiarowania tej anteny jest znajomość współczynnika skrócenia kabla, który czasami odbiega od danych katalogowych. Na dodatek nie musi cała antena być wykonana z kabla koncentrycznego, wystarczy część środkowa, zewnętrzne odcinki mogą być ze zwykłej linki antenowej, co ułatwia montaż i docięcie anteny do wymaganej częstotliwości rezonansowej, zewnętrzny wymiar jest trudniejszy do wyliczenia.

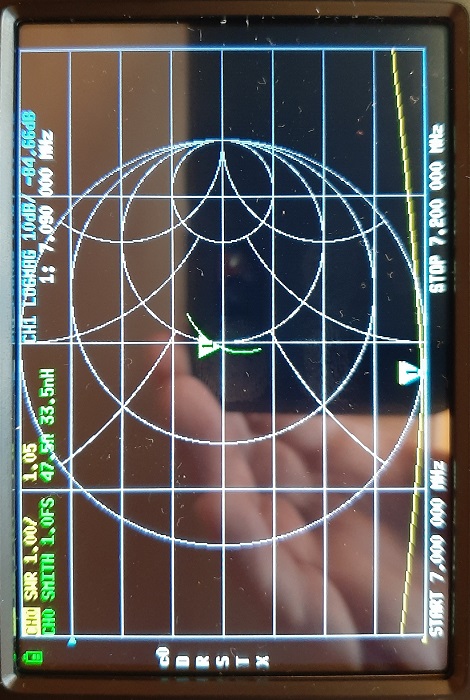

W załączeniu pomiar analizatorem mojej anteny na 7MHz zrobionej wg. powyższej zasady. Antena wyliczana była na 7,1 Mhz, po zawieszeniu nie wymagała żadnej korekty długości.

Współczynnik skrócenia tego kabla wynosi 88% . Nie wiem jak poradzić sobie z połączeniem ekranu (Al) z żyłą Cu . Może jakieś listwy zaciskowe?

Jeśli wspołczynnik skrócenia faktycznie wynosi 0,88 (bardzo wysoki?) to wymiar środkowy jest błedny. Powinien być 35,6 m. Najlepiej by było zmierzyć wspołczynnik. Chyba najlepsze rozwiązanie to faktycznie ścisnąć oplot z żyłą środkową. Podobnie z zasilaniem anteny bedzie problem bo ekranów aluminiowych nie polutujesz. Lepszy jednak jest kabel z miedzią.

Długość koncentryka wyszła mi taka sama . Jeżeli chodzi o współczynnik skrócenia to podaję w załączniku .
  karta-katalogowa-ns100tri-gel-300m.pdf (Rozmiar: 2.41 MB / Pobrań: 583)

---

(16-05-2021 10:33)SP9LVZ napisał(a):  Jeśli wspołczynnik skrócenia faktycznie wynosi 0,88 (bardzo wysoki?) to wymiar środkowy jest błedny. Powinien być 35,6 m. Najlepiej by było zmierzyć wspołczynnik. Chyba najlepsze rozwiązanie to faktycznie ścisnąć oplot z żyłą środkową. Podobnie z zasilaniem anteny bedzie problem bo ekranów aluminiowych nie polutujesz. Lepszy jednak jest kabel z miedzią.

Zaletą jest jego lekkość .

To już wszystko jasne, pozostaje zrobić antenę i przetestować. Ja po odcięciu tego odcinka 35,6m jeszcze bym go zmierzył czy faktycznie odpowiada częstotliwości 3,7 Mhz... :-)

(16-05-2021 23:51)SP9LVZ napisał(a):  To już wszystko jasne, pozostaje zrobić antenę i przetestować. Ja po odcięciu tego odcinka 35,6m jeszcze bym go zmierzył czy faktycznie odpowiada częstotliwości 3,7 Mhz... :-)

Jak to zrobić ? Mam VNA EU1KY.

W przypadku odcinka pół falowego sprawa jest bardzo prosta - odcinek pół falowy - lambda pół (czyli upraszczając w naszym przypadku na częstotliwości rezonansowej 3,7 Mhz) przenosi impedancję z jednego końca na drugi bez względu na impedancję własną (brak zjawiska transformacji) - tą zasadę można wykorzystać do pomiarów. Powiedzmy, że właściwy dla twojego kabla, dla częstotliwości 3,7 Mhz jest odcinek półfalowy 35,6m. Odciął bym go z lekkim zapasem. Z jednej strony zaprawiasz wtyczkę i podłączasz do analizatora, z drugiej zwierasz oplot z żyłą. Szukasz w okolicy częstotliwości 3,7 Mhz taką częstotliwość, dla której analizator pokaże ci X=0 i R w przybliżeniu też =0. To będzie jego długość lambda pół. Długością kabla korygujesz ją do 3,7 Mhz.... w zasadzie nie musisz liczyć współczynnika skrórcenia, ale jak podzielisz tą właścią już dobraną długość kabla przez 40,5 to wyjdzie ci współczynnik skrócenia dla 3,7 Mhz. Trzeba mieć na uwadze że współczynnik skrócenie zależy co prawda od parametrów fizycznych kabla, ale w rzeczywistości jednak zmienia się z częstotliwością, warto więc go zmierzyć dla różnych częstotliwości. Teraz możesz zrobić jeszcze inne testy, zapnij na końcu tego kabla kolejno rezystory 50R, 100R, 200R, analizator w tym punkcie lambda pół powinien ci wykazywać te wartości składowej R (plus wartość rezystancji własnej przewodu). Masz potwierdzenie że jest to właściwa długość.

Jeśli współczesny analizator posiada kalibrację trzypunktową ( zwarcie, rozwarcie, 50 omów) to można kalibrować dowolną długość kabla i mierzyć samą antenę w punkcie kalibracji. Niedokładność pomiaru będzie wynikała ze stabilności użytego kabla, dlatego po pomiarze warto sprawdzić ile daje sam rezystor 50 omów na końcu kalibrowanego kabla. Warto też sprawdzić jeszcze przed pomiarem jak zginanie i ogrzewanie użytego kabla wpływa na pomiar.
