(13-12-2020 17:27)SQ4AVS napisał(a):  1 Tadeuszu a próbowałeś z tanich tranzystorów IRF510, IRF610? Są o niebo wytrzymalsze a mają podobną pojemność G-S co trzy BS170.
(...)

Tutaj jest ciekawe opracowanie i inne typy tranzystorów:
http://pe.org.pl/articles/2016/9/4.pdf

i jeszcze:
https://www.highfrequencyelectronics.com..._Firas.pdf

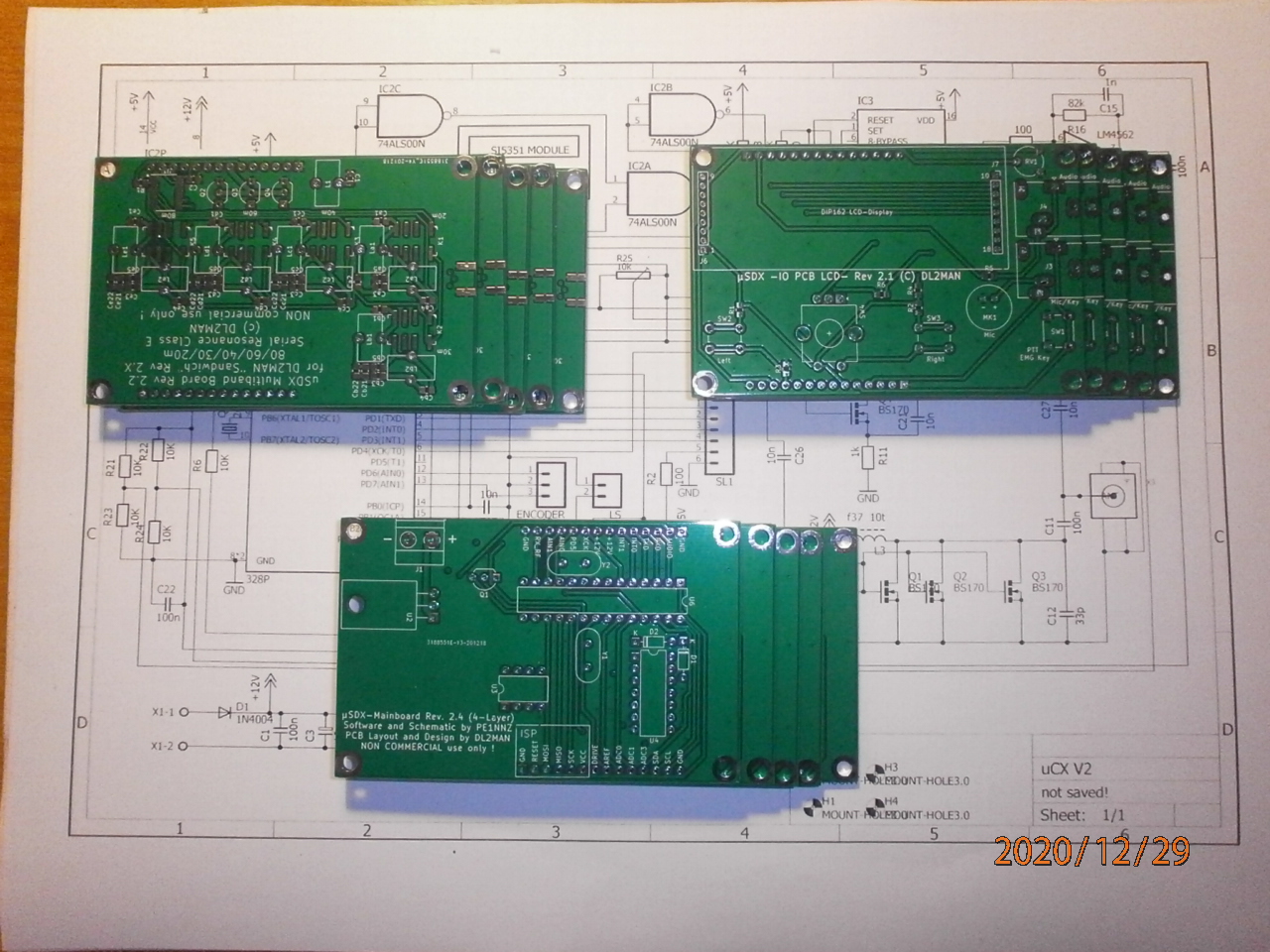

Jeśli ktoś potrzebuje zestawu płyt DL2MAN (wersja pięciopasmowa) - napisz, mogę to wysłać. Przy dostawie cena wyniesie 15 euro.
(yl2gl (pies) inbox.lv)

Powoli składam wersję DL2MAN Sandwich. Na razie wlutowałem wszystko co miałem pod ręką w szufladzie. Problemem w tej wersji okazał się wyświetlacz, dwa układy w DIPie, przekaźniki zatrzaskowe 5V i kondensatory SMD 0805 na 100V. Większość elementów jakie posiadam to SMD, a tu autor zastosował 74ACT00 i LM4562 w DIP.
Można by zastosować przejściówki SO to DIP. Jest wersja K1FM SMD zamienna za płytkę main. (elementy w normalnych obudowach)
Wyświetlacz to koszt około 100zł na miejscu, są w chinach po 9$ z przesyłka za 35$.
Wszystkie elementy dostępne są w Mouser w przystępnych cenach, tylko dostawa 80zł. Opłacalne przy zamówieniu kilku kompletów.



Testy na zwykłym wyświetlaczu:

Poskładałem już jakiś czas temu wersję wg DL2MAN.

Pytanie do kolegów, którzy też to poskładali.

1. Ile udało się mocy "wycisnąć"?

RX - 60[mA]

U mnie jest na sztucznym obciążeniu przy 13.8[V] na zasilaniu:

80m:
3.5MHz - 4.5W
3.6MHz - 3.5W
3.7MHz - 2.7W
3.8Mhz - 2.2W

60m - 3.1W

40m:
7.0MHz -4W
7.1MHz - 3.4W
7.2MHz - 3W

30m - 3W

20m:
14.0 MHz - 2.8W
14.1 MHz -2.6W
14.2 MHz - 2.5W
14.3 MHz - 2.3W

2. Jakie mają być ustawienia BIAS w menu? Na razie tego nie ruszałem. U kol DL2MAN znalazłem wartości, ale dla wersji
8 -pasmowej.
3. W Menu 3.4 TX Drive powinno się chyba moc ustawiać. U mnie jest zawsze tyle samo, bez względu na to, czy jest 1, czy 8.

Wersja 5pasm 3xBS170
80m wygląda jak na obrazku:
Bias MAX 150
Vc 13.8V
Sprawność 73% wiec sporo jeszcze brakuje;P
2T test i pomiar IMD słabo wypada -25dB.
_______
Osiągnąłem 86% sprawności dla 80m ...CDN
Pa bias max ustawiasz na minimum zniekształceń i max efektywności.
Bias Minimum mam na 1
TXDrive 3,4 ->dostosowujesz do poziomu z mikrofonu w SSB na minimum zniekształceń.

Tu jest kalkulator wg którego DL2MAN liczył parametry.
http://www.wa0itp.com/class%20e%20design.html

Hej, jakim układem "ogólnie dostępnym" w obudowie DIP14 można zastąpić 74ACT00?

Co jest kluczowe akurat w tym układzie? Maksymalne opóźnienie? Prąd wyjściowy bramki?

Scalaków zawierających cztery dwu-wejściowe bramki NAND jest masa ale czym się kierować?

73! , Grzegorz

Prąd wyjściowy bramki. Poczytaj sobie tutaj:
http://pe.org.pl/articles/2016/9/4.pdf

Miałem przyjemność zrobić łączność na tym radiu z kolegą sq4ctk. Ja na Husarku. W grupie kilkusetwatowych stacji. Sygnał od s6 do +10. 100 procent czytelności, bardzo ładny sygnał. Gratulacje

SP9RQA - dziękuję bardzo za odpowiedź, póki co szukam dalej.
