Koledzy, mam taką ideę na bezpieczny i tani zasilacz 12v. Bez zawodnych lub samoniszczących zabezpieczeń. Pomysł jest taki: bardzo mocny toroid około 11v/wtórne/. Po mostku około 15v. Stabilizator na 7812 z końcówką na np. 2n3055 x 6szt. Różnica napięć 7812 wejście/ wyjście aby działał to 2v. A więc /przebadane/ przy poborze 15A bez stabilizacji zaraz po mostku, napięcie spada około 1v, wiec stabilizator jeszcze działa. Podsumowując, do 15A napięcie stabilizowane, powyżej 15A może lekko spadać/ niewiele, bo trafo bycze/ Radio 100w "poleci" na tym spokojnie. W razie jakiejś katastrofy/ uszkodzenie stabilizacji zasilacza/ max napięcie jakie pojawi się na wyjściu zasilacza to 15v. Mój Kenwood pracuje bezpiecznie wg. instrukcji do 16v. Co Wy na to?

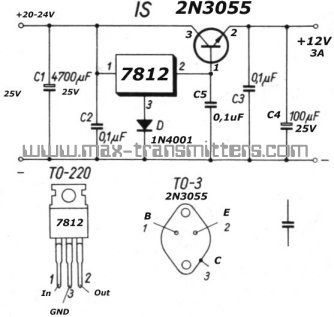

I jeszcze jedno, zrobiłem takie coś z ciekawości prowadzony intencją maksymalnej prostoty układu. 6 "enek" na żeberku 300x160 w kilka minut zrobiło się ciepłe .. 100w halogen przy 12v. Na wejściu 24v MA7812 Tesli na zgrabnym radiatorku był absolutnie chłodny. Czy taki układzik zasilacza jest jakoś zabezpieczony czy wcale?

Kolego "TERMOMIKS" rzucasz na forum już trzeci schemat zasilacza. W żaden sposób nie reagujesz na podpowiedzi kolegów i podane tam rady. Zdecyduj sie jaki zasilacz potrzebujesz. Z treści zadawanych pytań wnioskuję, że nabijasz sobie tylko ilość postów na forum. Weź do ręki lutownicę i spróbuj złożyć w całość jeden ze sprawdzonych przez kolegów krótkofalowców układ zasilacza. Gdy pogrzebiesz w internecie na pewno taki znajdziesz. Nie dziw się, że w założonym temacie wkrótce zostaniesz sam. Jeżeli Cię w jakiś sposób uraziłem to z góry przepraszam.

Nic się nie stało kolego, z założenia forum oznacza miejsce gdzie się dyskutuje i rozważa, czasem i wymyślą jak się ma potencjał /nie elektryczny ocz. / Rozważa się też różne przypadki j. w. Jeśli Cię te rozważania nie interesują, zwyczajnie omiń je i nie czytaj. Jeśli Cię uraziłem to również przepraszam.

(31-05-2020 1:57)TERMOMIKS napisał(a):  Czy taki układzik zasilacza jest jakoś zabezpieczony czy wcale?

Kolego Termomiks (apropos boisz się czegoś że nie podajesz swojego znaku?),
doprawdy dziwne pytanie, przed czym ma być zabezpieczony?

Musisz się zdecydować czego Ty właściwie oczekujesz, stabilizatora z 14V czy z 24V? Zadaj sobie pytanie co powoduje że ten radiatorek się tak grzeje - policz moc i dobierz transformator. Zakładasz 2V marginesu napięcia dla 7812 dodaj jeszcze napięcie B-E tranzystorów i spadki napięć na rezystorach emiterowych. Policzyłeś kondensator jaki musisz mieć aby tętnienia mieściły się we wspomnianym zakresie stabilizacji przy 15A? Mnie lekką ręką wychodzą dzisiątki milifaradów. Pamiętaj też o prądzie tętnień bo ugotujesz ten kondensator.

Podsumowując i wracając myślą do cytowanego wcześniej pytania: nie lepiej kupić coś gotowego? Szkoda tego Kenwooda...

Boję się Boga i kolegom polecam Znaku owszem nie podaję - nie posiadam ) i zamykamy temat podróży osobistych, komu się nie podoba demokratycznie nie czyta i idzie pouczać gdzie indziej. Mam pytanie, zbuduje prosty układ rozłączający transofrmator od zasilania w momencie przekroczenia założonego napięcia wyjsciowego (układy zwierające zasilacz w celu ochrony odbiornika do inteligentnych raczej nie należą ) A czemu biedny Kenwood, proszę konkretnie, bez wycieczek.

Koledzy, spokojnie. TERMOMIKS ma pytania na które Wy znacie odpowiedzi od dawna i to nie powinno nikogo dziwić. Po serii postów Adriana wszyscy jesteśmy przeczuleni i powinniśmy podchodzić do tego z dystansem. Zatem poczekajmy, może jeszcze ktoś się znajdzie kto zechce się wypowiedzieć i znajdzie aprobatę u TERMOMIKSA. Bowiem sztuką jest zadać pytanie w taki sposób by zrozumieć odpowiedź.

P.S.
Sądzę, ze w Twoim przypadku najbardziej niezawodny sposób zasilania radia to akumulator. Masz 100% gwarancji, że napięcie nie podskoczy powyżej dopuszczalnej wartości. Ewentualne doładowywanie wyłącznie po odłączeniu radia.

Ach kolego, co za subtelna dyplomacja Jestem muzykantem, chętnie Wam opowiem o kontrabasie i kontrapunkcie (i jaka jest miedzy nimi różnica jeśli zechcecie) Tu przychodzę po wiedzę radiotechniczną, kilka osób faktycznie jest fachowcami. POZDRAWIAM!

P.S. Czy zasilacz z postu 11 jest zabezpieczony/przed czym to już fachowcy się domyślą/ Czy w razie przeciążenia czy zwarcia pojawia się napięcie z mostka?]

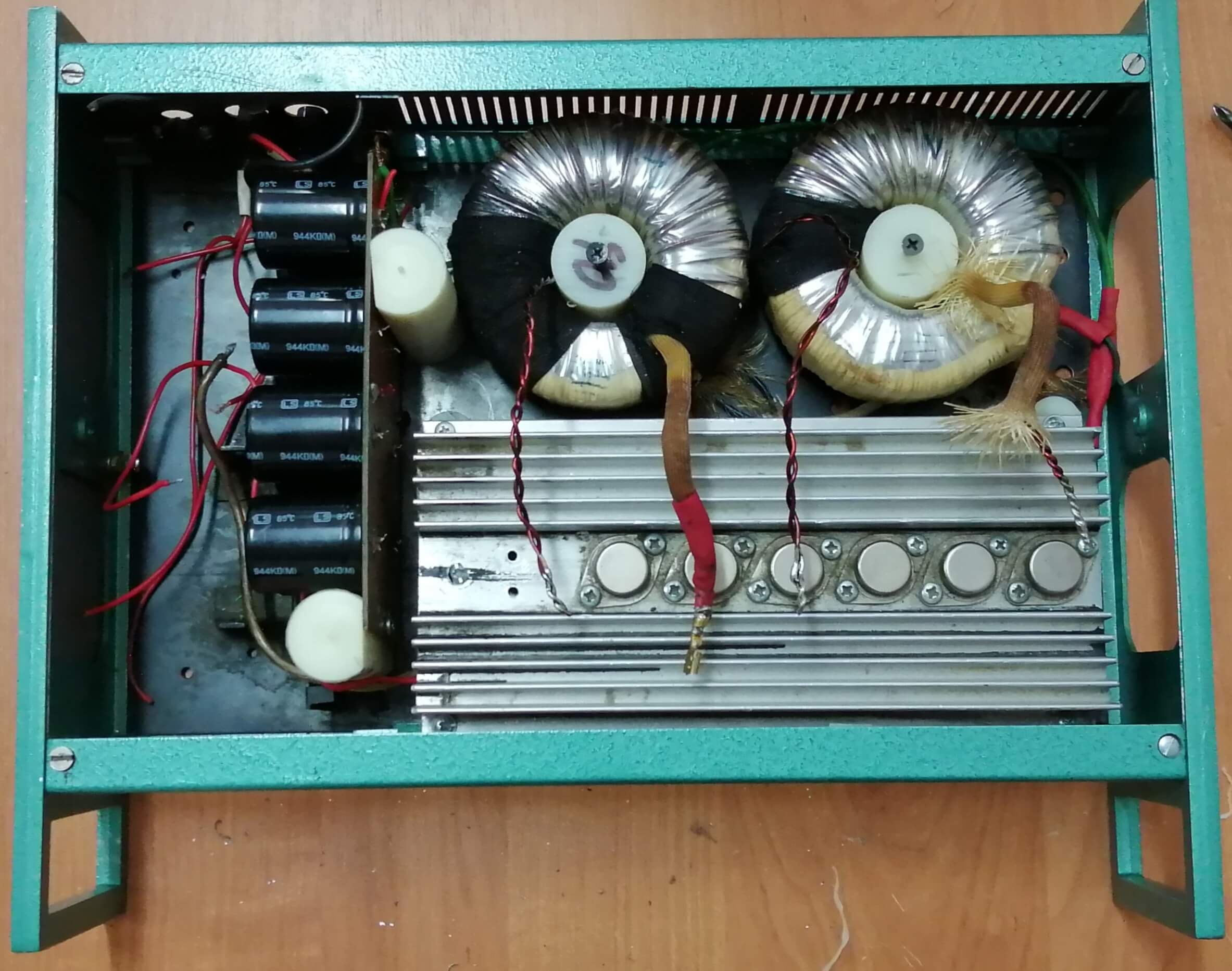

Tak ostatecznie będzie wyglądał zasilacz. To już drugie urządzenie które powstało przy pomocy kolegów z tego forum. Pierwsze to SP5WW.

Sęk w tym, że nie sprecyzowałeś jakiego rodzaju zabezpieczenia oczekujesz. Wymienię kilka, może uda mi się trafić:
1. zabezpieczenie przed nadmiernym napięciem wyjściowym zasilacza,
2. zabezpieczanie przed zbyt niskim napięciem zasilania,
3. zabezpieczanie nadprądowe,
4. zabezpieczanie przeciwzwarciowe,
5. zabezpieczenie termiczne (przed przegrzaniem stabilizatora),
6. zabezpieczanie przed polami w.cz.,
7. zabezpieczenie przeciwporażeniowe
Jeśli chodzi Ci o pierwsze to żaden z przytoczonych schematów tego nie gwarantuje i niewiele układów publikowanych w Internecie spełni je w komplecie.
Zatem posłuchaj mojej rady: układ SP6LB jest prosty, zabezpieczony przed zwarciem i przeciążeniem. Dla 100% pewności dołóż jeszcze bezpiecznik 25A pomiędzy blokiem kondensatorów filtru a stabilizatorem z solidnym tyrystorem zwierającym napięcie na wjściu prostownika po przekroczeniu magicznych 16V, zrób solidny radiator i zamknij całość w metalowej obudowie a będziesz mógł go podłączyć do każdego urządzenia bez obawy uszkodzenia.
Czego szczerze życzę.

Już damy spokój z tymi licytacjami, ja dołożyłbym jeszcze zabezpieczenie ppoż Chyba rozumiemy się już w 100 %. Mi też najbardziej odpowiada ten zasilacz, ale zastanawia mnie brak rezystora w szeregu przy potencjometrze. Przy minimalnej rezystancja potencjometru nic nie grozi temu bc108? Czy wszystkie elementy (oporniki) są właściwe? Panowie, kilka rzeczy już zmajstrowałem, a to nie chce mi działać.. Na wysciu jest pełne napiecie i spadki na tranzystorach. O co chodzi?

W takim razie w celach edukacyjnych prześledźmy "o co chodzi". Zakładam, że układ zmontowałeś dokładnie wg schematu SP6LB. Zatem wyjmij bezpiecznik, w jego miejsce wstaw dwie połączone szeregowo żarówki samochodowe 12V i pomierz napięcia w poszczególnych węzłach schematu. Wyniki wpisz na schemat i opublikuj.
UWAGA! nie podłączaj żadnego obciążenia do wyjścia zasilacza.
