Zadzwoń to Ci wyjaśnię wszystko, za dużo pisania.
Telefon poszedł na PRV.

Witam,
Mam pytanie do użytkowników Sprinta - czy ktoś może ma tzw. "footprint" inaczej makros tranzystorów MRF186 i MRF 9189 i może udostępnić?
Z góry dziękuję
73 de Jacek

Wydaje się że doszedłem jak tworzyć przelotki w SL6 używając Trough pad ale jakiej opcji użyć aby pewne przelotki z padem były zasłonięte maską w przypadku gdy nie są wykorzystywane do montażu podzespołów a jedynie łączą ścieżki między warstwami nie wiem.Czy da się to zrobić w SL6?

Edit:Wydaje się,że coś znalazłem.Zaznaczam Solder mask a następnie klikam tylko w te przelotki które mają być zamaskowane.Widzę w Photoview,że taka przelotka nie ma jakby miedzi wokół Pada.Tylko czy będzie tam wykonany Vias?Myslę że tak gdyż w Edit dany Pad jest wyświetlany na niebiesko po odznaczeniu w Solder mask.Prośba o weryfikację toku myślenia.

(18-08-2019 16:31)SPO3O2OL napisał(a):  ...jakiej opcji użyć aby pewne przelotki z padem były zasłonięte maską...
Czy da się to zrobić w SL6?

Tak, da się to zrobić.
vias, pady itp. w SL 6.0

Czy w SL jest możliwość wykonania padów z otworami pod płaskie wyprowadzenia, np. gniazdo mini jack stereo.

(04-11-2019 17:08)SP5CGI napisał(a):  Czy w SL jest możliwość wykonania padów z otworami pod płaskie wyprowadzenia, np. gniazdo mini jack stereo.

Mam takie samo pytanie do użytkowników SL6. Jeśli pad jest prostokątem, to jak w jego środku zrobić otwór pod płaski wtyk? Tylko dostępny jest otwór okrągły, niestety.
Jacek SP8BAI

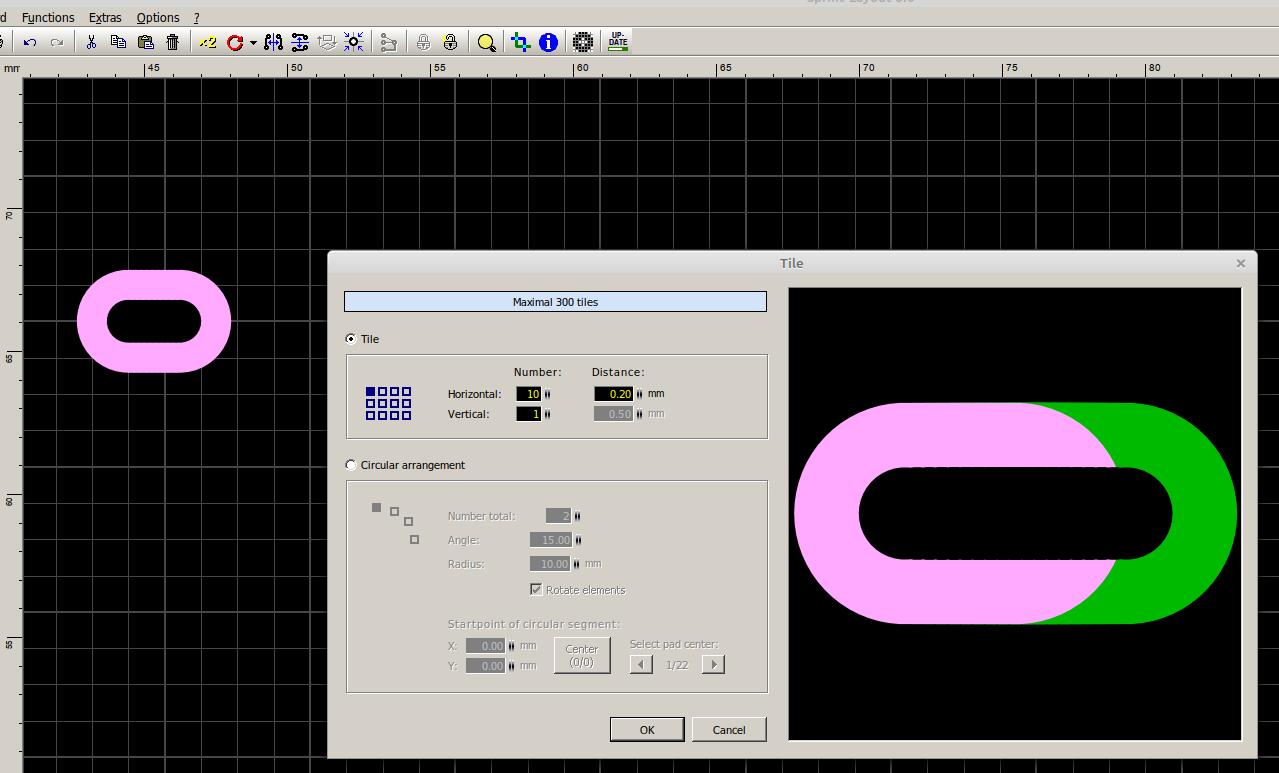

To są ogranieczenia tego prostego programu, ale można odrobinę pokombinować w niestandardowy sposób.

Np. tak:

Tu raczej chodzi chyba o wymuszenie w gerberach frezowania. Sam pad bez otworu utworzy się z dwóch półokręgów, dwóch kawałków ścieżek i ustaleniu aby tam nie było soldermaski. 30 otworów nachodzących na siebie to raczej technik z firmy produkującej PCB nie puści na maszynę.

(24-12-2019 3:03)SQ9RFC napisał(a):  Tu raczej chodzi chyba o wymuszenie w gerberach frezowania. Sam pad bez otworu utworzy się z dwóch półokręgów, dwóch kawałków ścieżek i ustaleniu aby tam nie było soldermaski. 30 otworów nachodzących na siebie to raczej technik z firmy produkującej PCB nie puści na maszynę.

Dziękuję za podpowiedzi jak zrobić taki pad.
Spokojnych i zdrowych Świąt życzę wszystkim czytającym HM-SP
Jacek

Można spróbować narysować to w "outline".
