Piotr, u ciebie chyba jest mocno wzmocnienie na konsoli ustawione, bo pomiędzy titaniem beacona jest jakieś S7. Jak ja u siebie ustawię wzmocnienie to też jest S9+15dB nawet, ale tło jest na S6-S8 wtedy. HDSDR u mnie nie poszło i nawet nie wiem dlaczego.
Skąd różnice w kanałach? Nie wiem. LNB to Sharp BS1K1EL200A, więc wersja podwójna popularnej werscji z jednym kanałem. Może trochę nowsza i nie bardzo mu pasuje ta podmiana kwarcu?

Podmieniłem też w MCTV 668, ale podmiana na misce chyba dopiero po weekendzie, jak nie będzie padać, to zobaczymy na tym samym kanale wtedy jak pokazuje SDR, a jak TRX.
11-05-2019 22:36
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4LVC Offline
Bogdan sk
*****

Liczba postów: 761
Dołączył: 10-07-2009
Post: #82
RE: Es'hail-2 / Qatar OSCAR-100
Panowie podaję link do mego albumu ze zdjęciami, które poczyniłem przy operacji wymiany kwarcu w popularnym obecnie w naszym gronie konwerterze SHARP BS1K2EL200A https://photos.app.goo.gl/RuGmwx5eCujJ23Fo8

Kolejność czynności jest następująca:

1. Rozbieramy obudowę plastikową - jej dwie połowy połączone są zatrzaskami, więc do ich rozbrojenia proponuję jakiś plastikowy przyrząd lub kartę kredytową bez pokrycia.
2. Po rozpołowieniu plastiku z metalowej obudowy konwertera skrobiemy silikon.
3. Odkręcamy 5 śrubek, którymi jest przykręcona pokrywka metalowa.
4. Po zdjęciu pokrywy czyścimy jeszcze silikon z rowków.
5. Wylutowujemy fabryczny kwarc.
6. W pokrywie metalowej robimy iglakami wgłębienie - jak na zdjęciu. W to wcięcie schowa się obudowa leżącego kwarcu. Miałem zakusy, aby pójść na skróty i wyłamać stosowny kawałek metalu, ale to jest odlew, więc może pękać w sposób nieprzewidywalny. Zrobienie tego wgłębienia iglakami diamentowymi zajęło mi 10 minut.
7. Kwarc oklejamy taśmą izolacyjną, ponieważ w sąsiedztwie są malutkie elementy SMD, na których będzie on leżał, więc unikamy ich zwarć z obudową kwarcu.
8. Wyginamy i przycinamy nóżki.
9. Lutujemy kwarc na leżąco.
10. Konwerter podłączamy pod zasilanie podając 12 -14 V na jedno z jego gniazd antenowych F. Uruchamiamy odbiornik lub TRX na spodziewanej częstotliwości pracy kwarcu konwertera (25,78 MHz). W gniazdko antenowe TRX-a wkładamy drut, który zbliżamy do konwertera w okolicach kwarcu. W odbiorniku ma być słyszalna wyraźna i głośna nośna.
11. Zakręcamy pokrywę metalową (5 śrubek) konwertera. Nośna znikła, bo zaekranowaliśmy układ, ale jej resztki mozemy podsłuchać wkładając naszą antenę odbiorczą w drugie - wolne gniazdo wyjściowe konwertera.
12. Po dokręceniu śrubek silikonujemy na nowo szczeliny i rowki oraz okolice łebków śrubek. Składamy konwerter zatrzaskując go w plastikowej obudowie.
13. ZROBIONE!

Bogdan
(Ten post był ostatnio modyfikowany: 12-05-2019 8:11 przez SP4LVC.)
11-05-2019 23:41
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6ILB Offline
Użytkownik
***

Liczba postów: 184
Dołączył: 19-01-2019
Post: #83
RE: Es'hail-2 / Qatar OSCAR-100
(11-05-2019 23:41)SP4LVC napisał(a):  Panowie podaję link do mego albumu ze zdjęciami, które poczyniłem przy operacji wymiany kwarcu w popularnym obecnie w naszym gronie konwerterze SHARP BS1K2EL200A
Podwójny na jednym kwarcu?
11-05-2019 23:47
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4LVC Offline
Bogdan sk
*****

Liczba postów: 761
Dołączył: 10-07-2009
Post: #84
RE: Es'hail-2 / Qatar OSCAR-100
Ja po rozebraniu nie zauważyłem więcej kwarców. Podejrzewam więc, że zmienia się LO i pośrednia dla obu wyjść konwertera.

Bogdan
12-05-2019 0:03
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6ILB Offline
Użytkownik
***

Liczba postów: 184
Dołączył: 19-01-2019
Post: #85
RE: Es'hail-2 / Qatar OSCAR-100

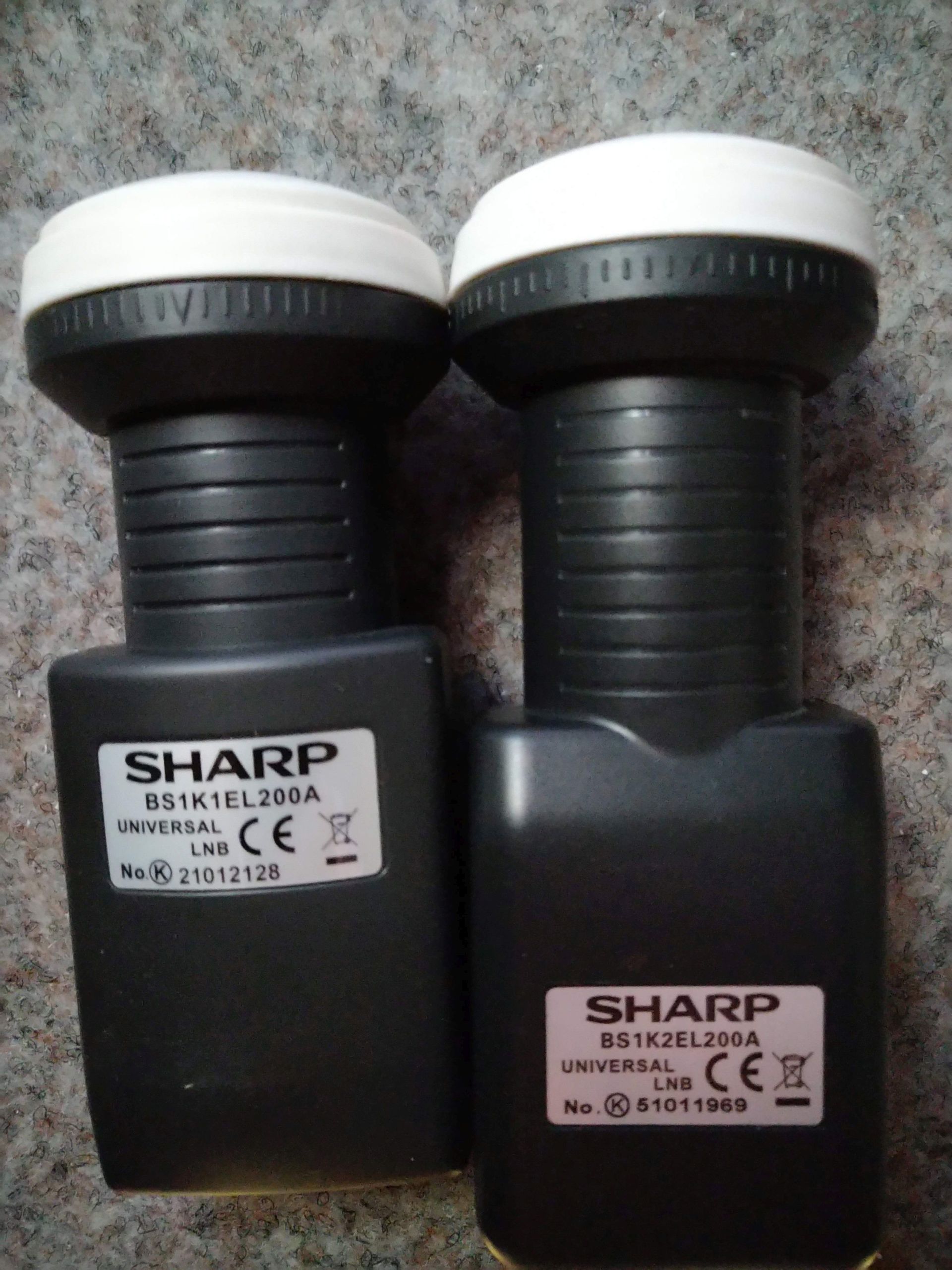

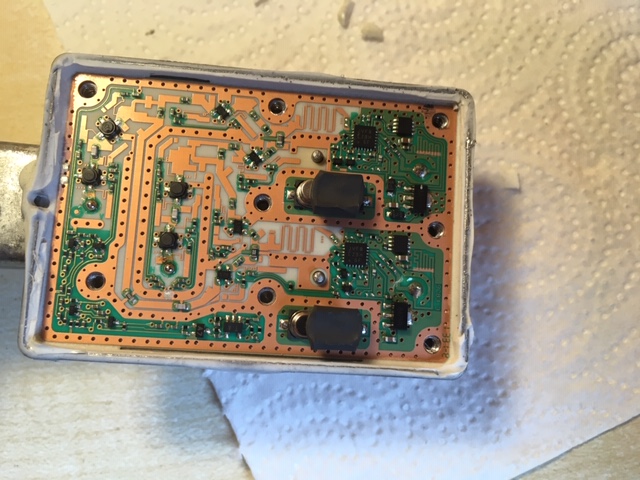

Mój BS1K1EL200A wygląda tak.
