Romku trzeba jeszcze przemyśleć kwestię opisu gniazda, gdzie podłącza się kluczowanie CW z komputera. W momencie jak wewnątrz radia zainstalowałem interface CAT nie ma już potrzeby kluczowania CW z komputera, bo załatwia to drugi port wirtualny interfejsu. Wówczas to gniazdo można wykorzystać na podłączenie najzwyklejszego klucza sztorcowego. Pozostaje podwójny opis lub zdecydowanie się na jedną z tych opcji. W pierwszym wypadku dałbym opisy: CW MAN. - CW KOMP/CW KEY - I/Q OUT

Proponuję opisać KEY/PTT. Do gniazda tego przy pracy emisją CW można podłączyć klucz sztorcowy lub zewnętrzny automatyczny. Natomiast przy pracy na SSB to wejście służy jako PTT, gdzie można podłączyć np. pedał.

Witam Janusz,
Które gniazdo masz na myśli czy to środkowe u mnie opisane jako CWC ?
73
Roman

(20-06-2018 6:54)SP5BMP napisał(a):  Proponuję opisać KEY/PTT. Do gniazda tego przy pracy emisją CW można podłączyć klucz sztorcowy lub zewnętrzny automatyczny. Natomiast przy pracy na SSB to wejście służy jako PTT, gdzie można podłączyć np. pedał.

Witaj Romku. Tak o tym gnieździe napisałem. pozdrawiam, Janusz.

Dobry wieczór Koledzy,

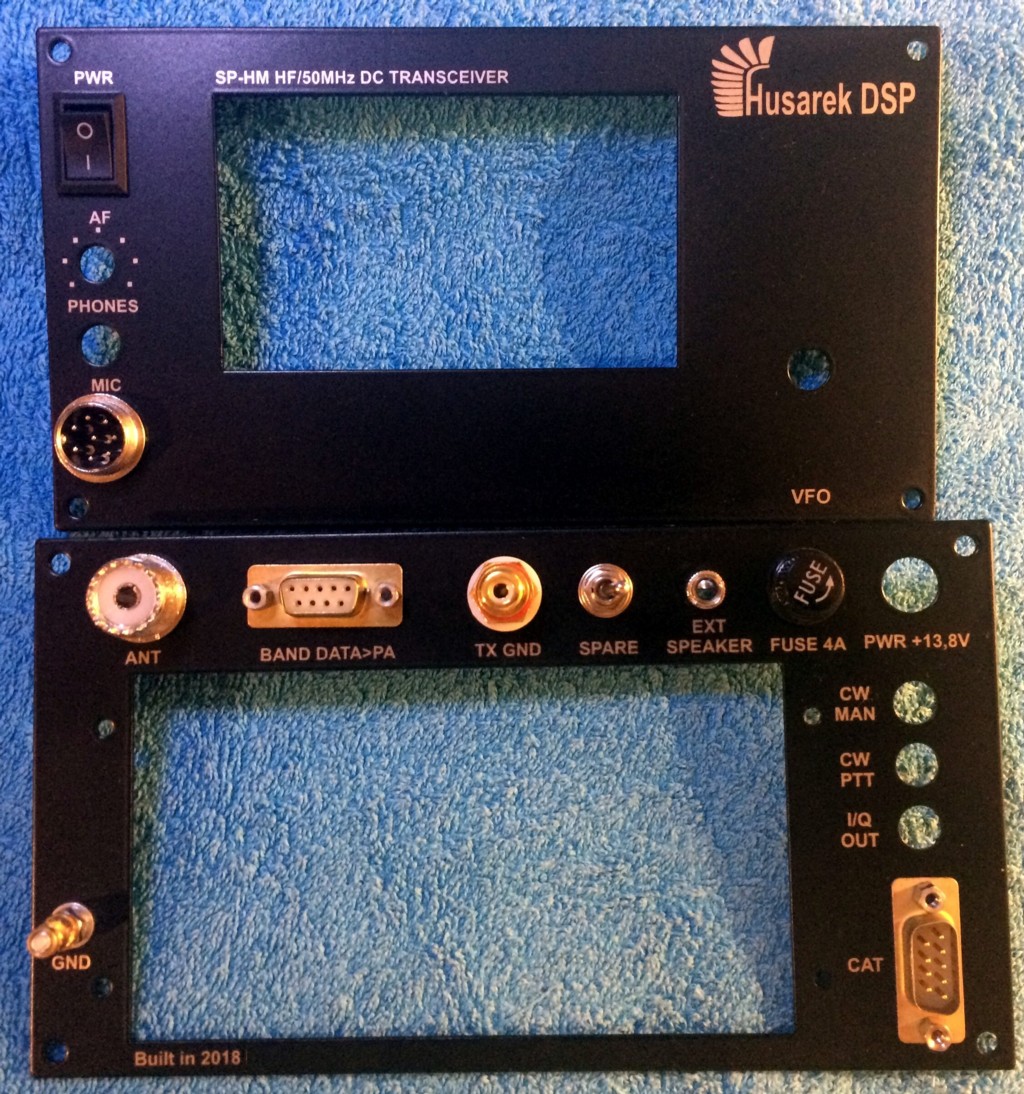

Kosztorys na sitodruk grafiki na front panel i back panel dla HDSP, to 90 zł koszt przygotowania samej matrycy + koszt samego nadruku kolor biały na obu płytach 10 zł, metoda opłacalna przy dużej ilości. Ja w końcu zdecydowałem się na wykonanie nadruku na płytach HDSP metodą grawerską laserem CO2, koszt 25 zł za obie płyty czas oczekiwania z dnia na dzień.
W załączeniu zdjęcie (wykonane komórką, słaba jakość) oraz spakowany projekt front panelu i back panelu HSDP w Corelu X13, można z tym iść do jakiegoś zakładu usługowego świadczącego usługi grawerskie metodą laserową CO2 i tam złożyć zamówienie. Sprawdziłem i polecam.

73
Roman


  Projekt grafiki FB HDSP.rar (Rozmiar: 34.24 KB / Pobrań: 701)

Romek możesz to wrzucić w postaci dxf/dwg? Ja spróbuje to wygrawerować mechanicznie....

Witaj Przemek,

Proszę bardzo w załączeniu wyeksportowany do DXF/DWG (AutoCAD 2004) i spakowany projekt płyt FB HFDSP.
Jak byś potrzebował projekt backpanela z Twoim znakiem (Built in 2018 by SP9KN) daj znać puszczę na e-mail.
73
Roman


  Projekt grafiki FB HDSP AutoCAD2K4.rar (Rozmiar: 168.6 KB / Pobrań: 725)

Dzięki, mam trochę blachy, zaraz ją pomaluje na czarno i puszczę grawer na CNC wrzucę zdjęcie jak zrobię.
--------------------
Żeby nie zaśmiecać.... Mam płytki PCB do husarka wszystkie prócz (moduł radiowy, LPF,BPF) w tym nowe płytki zaprojektowane przez SP4LVC i SP9SNC.
Są to płytki:
- układ cyfrowej regulacji mocy PA
- nowa płytka antenowa
- płytka do emisji cyfrowych
- wzmacniacz m.cz. na tranzystorach.

Drogą wyjaśnienia, bo to ja maczałem palce w projektowaniu tych płytek:
- układ cyfrowej regulacji mocy wyjściowej - płytka sterowana z magistrali I2C z przetwornikiem cyfrowo-analogowym MCP4726 i układem NE5532D, który ustala napięcie na tłumiku z diód PIN na płytce PA. Regulacja mocy odbywa się pokrętłem enkodera (inaczej gałką VFO), tak jak zamyślił to sobie konstruktor urządzenia.
- nowa płytka antenowa - ,,odchudzona" płytka pomiaru mocy z poprzedniej wersji Husarka analogowego. Na płytce nie ma elementów układu ALC, a jest jedynie mostek pomiaru fali padającej i odbitej, którego wyjścia podłączamy do modułu Disco. Zapewnia to wskazania SWR i mocy wyjściowej na bargrafie modułu Disco (po odpowiednim dobraniu elementów mostka pomiarowego).
- płytka do emisji cyfrowych - na płytce 2 separujące transformatory Critchley 9000 i PR-ki regulacyjne do ustalenia właściwych poziomów sygnału m.cz. z i do karty muzycznej komputera. Sygnał m.cz. OUT z TRX-a jest pobierany z drugiego wyjścia m.cz. płytki Disco. Bardzo duże usprawnienie pracy na radiu - szczególnie po doposażeniu TRX-a w płytkę CAT wg. projektu SP9HVW nakładaną na płytkę adaptera. Pozwala nagrywać i retransmitować sygnały z pasma, podawać CQ z komputera (zarówno na fonii, jak i CW) lub robić krótkie łączności przy użyciu makr popularnych programów logujących
, jak: HRD, Logger32 i inne.
- wzmacniacz m.cz. na tranzystorach - dodatkowy, odciążający wyjście m.cz. kodeka modułu Disco wzmacniacz m.cz. na parze komplementarnej z tranzystorami BC211/BC313 z przedwzmacniaczem na BC107. Jest to opcja alternatywna dla podobnej konstrukcji Józefa SP9HVW na układzie scalonym - możliwa do złożenia z elementów, które przeważnie ma pod ręką każdy konstruktor. Opcjonalnie można oczywiście zastosować inne, zbliżone parametrami tranzystory. Na płytce również transformator Critchley 9000 izolujący mostkowe wyjście m.cz. kodeka od masy wzmacniacza dodatkowego i TRX-a. ,,Wykop" wzmacniacza jest naprawdę super. Szeregowo z wejściem lub wyjściem potencjometru siły głosu (najwygodniej) proponuję dodać rezystor, którego wartość dobieramy tak, aby przy maksymalnie odkręconym potencjometrze wzmacniacz nie zaczynał produkować zniekształceń - u mnie ok. 22 Kom.

Dobry wieczór,

Jak tylko zobaczyłem Husarka DSP prezentowanego przez kolegów w Burzenienie we wrześniu 2017, postanowiłem również zbudować to radio. Dzisiaj po 9 miesiącach powolnego działania w tym temacie mogę zaprezentować jakiś etap budowy tego radia. Do wyjścia w eter zapewne minie jeszcze jakiś czas, ale widać już przysłowiowe światło w tunelu. Prace mechaniczne w zasadzie już zakończone, na ten czas z tego co widać jeszcze na tymczasowych gałkach.
Wielkie podziękowania dla konstruktorów tego radia Janusza SP5BMP i Tomka Korniluka oraz wszystkich współudziałowców, również dla Bogdana SP4LVC za to, że zajął się przygotowaniem produkcji obudowy, co w znacznym stopniu przyspieszy prace wielu kolegom budującym to radio.

Vy 73
Roman
