TRX QRP na układach TA7358
Witam

https://diankurniawan.wordpress.com/2010...58-la1185/

Czy pomoglibyście zaadoptować jakieś VFO do tego układu. W oryginale jest DDS a ja nie mam takiego układu.

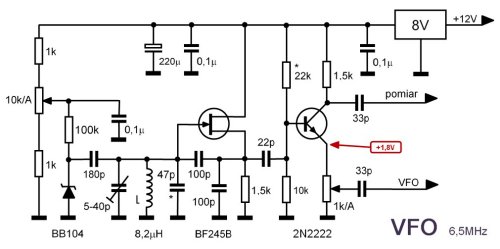

Przykłady VFO : http://sq7jhm.republika.pl/generator.html

Czy pod wejście DDS w TRX-sie można podpiąć VFO z diodą BB104 jak w/w schematach ?


Załączone pliki Miniatury
16-09-2017 17:04
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SPO3O2OL Offline
_._. _ _._
****

Liczba postów: 330
Dołączył: 07-01-2017
Post: #2
RE: TRX QRP na układach TA7358
Witam Adrian.Jak tam zdrowie po wakacjach?
Możesz podpinać VFO z miniatury ale obwód rezonasowy dobrać masz albo zmienić pośrednią.Jakie masz kwarce w szufladach?

Wojc!o
16-09-2017 17:42
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8NZD Offline
Adrian
*****

Liczba postów: 828
Dołączył: 11-02-2011
Post: #3
RE: TRX QRP na układach TA7358
W czwartek zamówiłem części w AVT. Także będę miał wszystkie kwarce potrzebne do układu pracującego na częstotliwości 3.7 MHz czyli 8 MHz do filtru drabinkowego i 10 MHz do BFO . Wystarczy tyko przestroić VFO na 80m i gotowe.

Upewnijcie mnie, że ten układ VFO będzie dobry do tego TRX-a......


BTW.

Zdrowie OK. Smile
17-09-2017 7:56
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6AUO Offline
Andrzej
*****

Liczba postów: 1,050
Dołączył: 20-09-2009
Post: #4
RE: TRX QRP na układach TA7358
8MHz + 3,7MHz=11,7MHz
8 - 3,7 =4,3MHz.
A do czego jest kwarc 10MHz
Kwarc do jednej wstęgi jest 8 +1,5KHz=8,0015MHz
Do drugiej :8 - 1,5KHz=7,9985MHz

Andrzej
17-09-2017 9:33
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8NZD Offline
Adrian
*****

Liczba postów: 828
Dołączył: 11-02-2011
Post: #5
RE: TRX QRP na układach TA7358
(17-09-2017 9:33)SP6AUO napisał(a):  8MHz + 3,7MHz=11,7MHz
8 - 3,7 =4,3MHz.
A do czego jest kwarc 10MHz
Kwarc do jednej wstęgi jest 8 +1,5KHz=8,0015MHz
Do drugiej :8 - 1,5KHz=7,9985MHz

??? Coś nie tak jest w schemacie ??? Nie rozumiem
(Ten post był ostatnio modyfikowany: 17-09-2017 9:48 przez SQ8NZD.)
17-09-2017 9:48
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3F Offline
Romek
***

Liczba postów: 202
Dołączył: 26-05-2013
Post: #6
RE: TRX QRP na układach TA7358
Adrian.
Pobierz z netu broszurę-pdf.
Autor: Krzystof oe1kda
Tytuły: Arduino w krótkofalarstwie - tomy 21 i 22.
W tomie 2 (21) jest opis i oprogramowanie do syntezy za mniej niż 100 zeta.
U Kitaja (banggood aliexpress, albo e-bay) kupisz za kilkadziesiąt zł zarówno arduino Uno, jak też genertor na 9850 (9851 - ale on ma nieco inne sterowanie).
Do tego wyświetlacz za 15 zeta.
U Kitaja są też gotowe generatory z wyświetlaczem i przycixkami. Także tanizna.
Wyświetklacz - bo widzisz częstotliwość.

73 - Dziadek Romek
(ex. sp3nyg)
(Ten post był ostatnio modyfikowany: 17-09-2017 10:25 przez SP3F.)
17-09-2017 10:25
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
M'75 Offline
Marcin
**

Liczba postów: 56
Dołączył: 19-06-2017
Post: #7
RE: TRX QRP na układach TA7358
Witam.
Może opis krajowego Juniora, Jędrusia i Jędrka coś pomoże?

http://sp-hm.pl/attachment.php?aid=11461
http://ep.com.pl/files/3182.pdf
http://serwis.avt.pl/manuals/AVT967.pdf

SP9MTJ budował http://sp-hm.pl/thread-2928.html

Pozdrawiam serdecznie.

P.S. Strona http://serwis.avt.pl przestała u mnie działać Undecided. Być może przerwa techniczna.
(Ten post był ostatnio modyfikowany: 17-09-2017 10:38 przez M'75.)
17-09-2017 10:37
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8NZD Offline
Adrian
*****

Liczba postów: 828
Dołączył: 11-02-2011
Post: #8
RE: TRX QRP na układach TA7358
Mam miernik częstotliwości z AVT ten czteroliczbowy. A częstotliwość VFO to chyba powinna być 4.3 MHz ??
Nie mam na razie kasy na DDS-a.

Podpowiedźcie jak to powinno wyglądać

Proszę o pomoc
(Ten post był ostatnio modyfikowany: 17-09-2017 11:42 przez SQ8NZD.)
17-09-2017 11:39
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SPO3O2OL Offline
_._. _ _._
****

Liczba postów: 330
Dołączył: 07-01-2017
Post: #9
RE: TRX QRP na układach TA7358
Nie chcesz DDS-stawiasz na generator przestrajany VFO.
Początek pasma 80m 8-3.5=4.5MHz
Koniec pasma 80m 8-3.8=4.2MHz
VFO 4.2-4.5MHz
BFO(GFN) rezonator 8MHz jak do filtru.

Wojc!o
17-09-2017 13:22
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8NZD Offline
Adrian
*****

Liczba postów: 828
Dołączył: 11-02-2011
Post: #10
RE: TRX QRP na układach TA7358
Wielkie dzięki Wojtku, Andrzeju, dziadku Romku i M' 75 ! Smile
(Ten post był ostatnio modyfikowany: 17-09-2017 15:14 przez SQ8NZD.)
